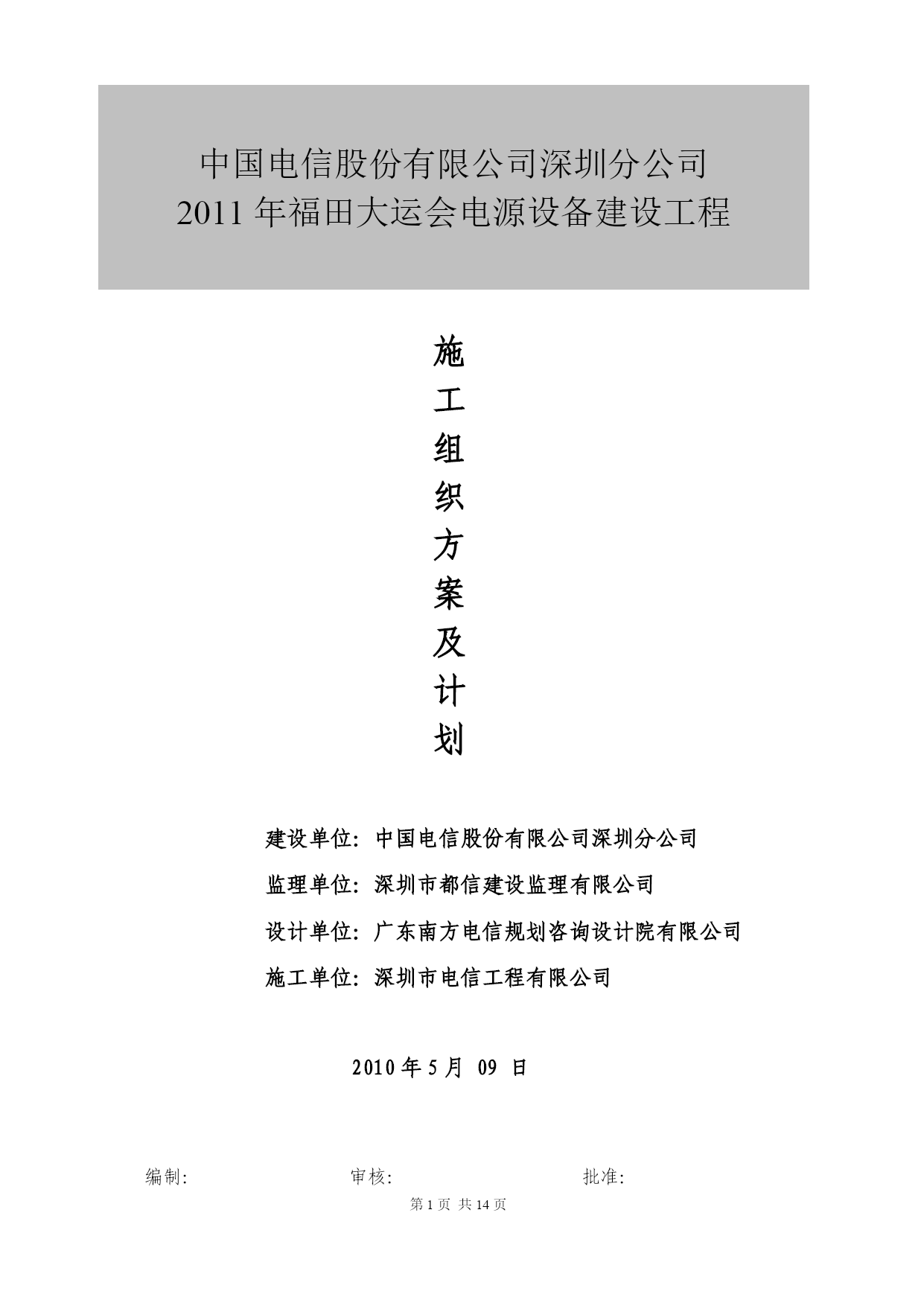

中国电信股份有限公司深圳分公司
2011年福田大运会电源设备建设工程

施
工
组
织
方
案
及
计
划

建设单位：中国电信股份有限公司深圳分公司
监理单位：深圳市都信建设监理有限公司
设计单位：广东南方电信规划咨询设计院有限公司
施工单位：深圳市电信工程有限公司

2010年5月09日

编制：审核：批准：

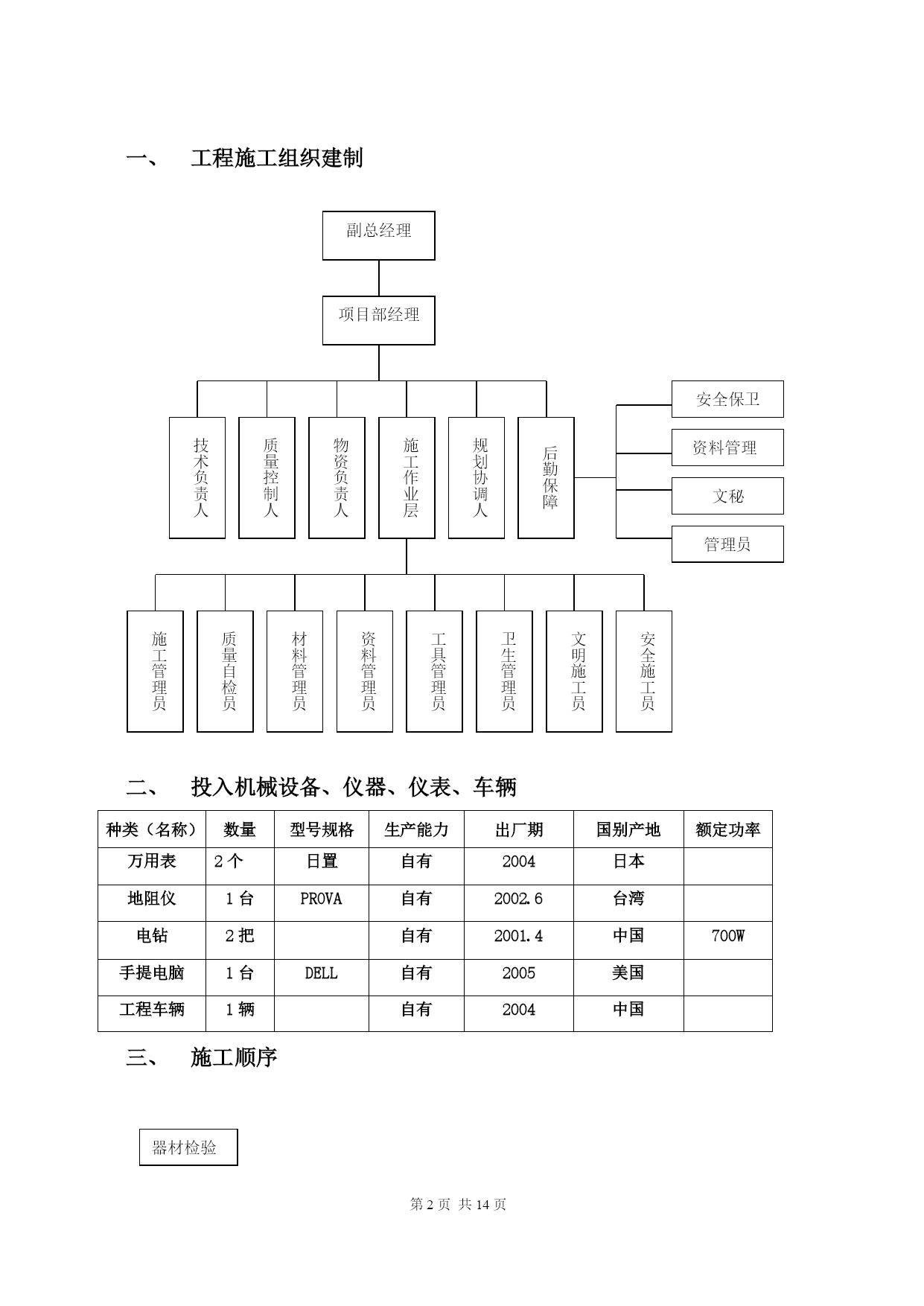

工程施工组织建制
副总经理
项目部经理
技术负责人
质量控制人
物资负责人
规划协调人
后勤保障
施工作业层
安全保卫
管理员
文秘
资料管理
施工管理员
质量自检员
资料管理员
卫生管理员
工具管理员
安全施工员
材料管理员
文明施工员

投入机械设备、仪器、仪表、车辆
种类（名称）数量型号规格生产能力出厂期国别产地额定功率万用表2个日置自有2004日本地阻仪1台PROVA自有2002.6台湾电钻2把自有2001.4中国700W手提电脑1台DELL自有2005美国工程车辆1辆自有2004中国施工顺序

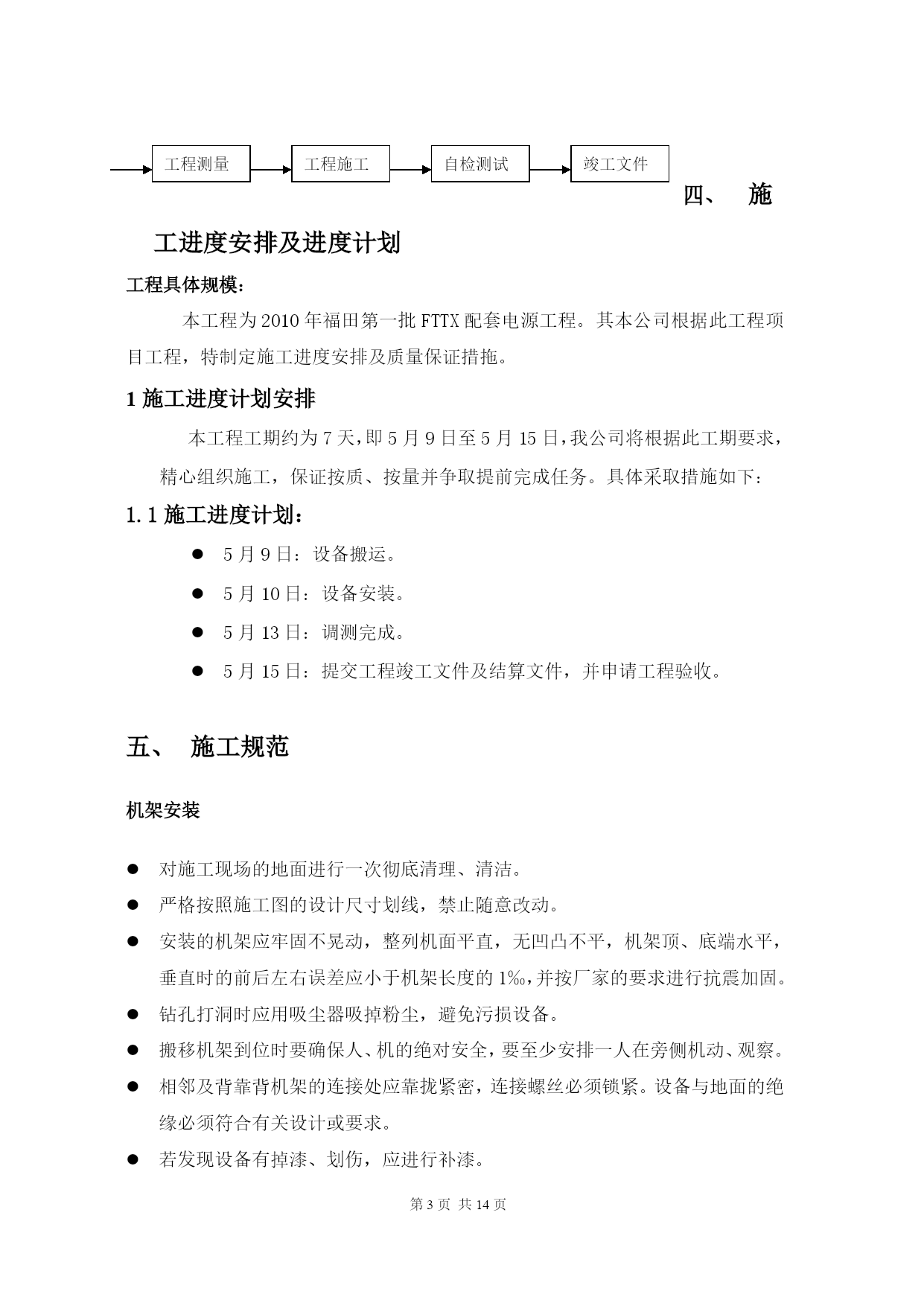

器材检验

竣工文件
自检测试
工程施工
工程测量

施工进度安排及进度计划
工程具体规模：
本工程为2010年福田第一批FTTX配套电源工程。其本公司根据此工程项目工程，特制定施工进度安排及质量保证措拖。
1施工进度计划安排
本工程工期约为7天，即5月9日至5月15日，我公司将根据此工期要求，精心组织施工，保证按质、按量并争取提前完成任务。具体采取措施如下：
1.1施工进度计划：
5月9日：设备搬运。
5月10日：设备安装。
5月13日：调测完成。
5月15日：提交工程竣工文件及结算文件，并申请工程验收。

施工规范
机架安装
对施工现场的地面进行一次彻底清理、清洁。
严格按照施工图的设计尺寸划线，禁止随意改动。
安装的机架应牢固不晃动，整列机面平直，无凹凸不平，机架顶、底端水平，垂直时的前后左右误差应小于机架长度的1‰，并按厂家的要求进行抗震加固。
钻孔打洞时应用吸尘器吸掉粉尘，避免污损设备。
搬移机架到位时要确保人、机的绝对安全，要至少安排一人在旁侧机动、观察。
相邻及背靠背机架的连接处应靠拢紧密，连接螺丝必须锁紧。设备与地面的绝缘必须符合有关设计或要求。
若发现设备有掉漆、划伤，应进行补漆。

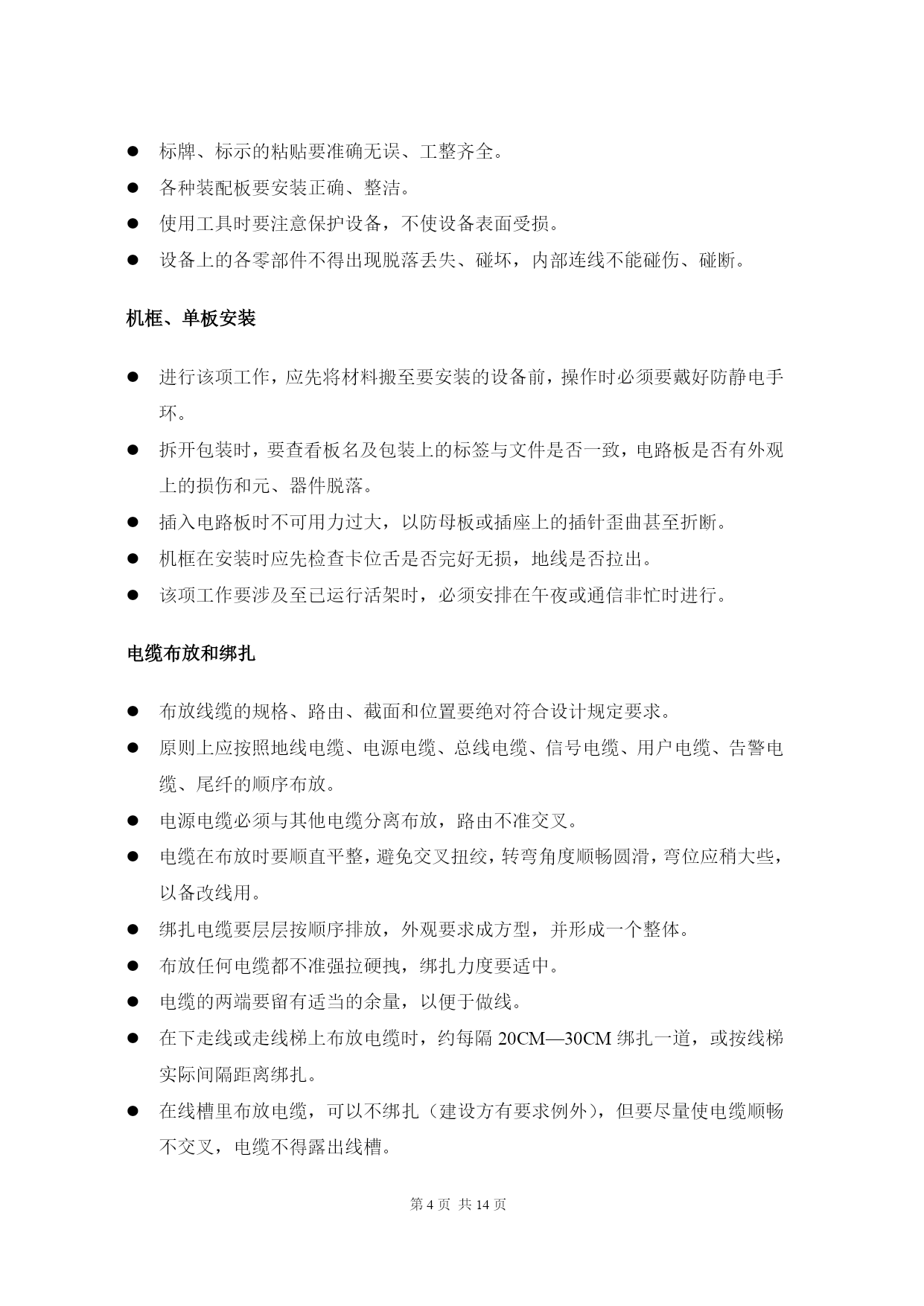

标牌、标示的粘贴要准确无误、工整齐全。
各种装配板要安装正确、整洁。
使用工具时要注意保护设备，不使设备表面受损。
设备上的各零部件不得出现脱落丢失、碰坏，内部连线不能碰伤、碰断。
机框、单板安装
进行该项工作，应先将材料搬至要安装的设备前，操作时必须要戴好防静电手环。
拆开包装时，要查看板名及包装上的标签与文件是否一致，电路板是否有外观上的损伤和元、器件脱落。
插入电路板时不可用力过大，以防母板或插座上的插针歪曲甚至折断。
机框在安装时应先检查卡位舌是否完好无损，地线是否拉出。
该项工作要涉及至已运行活架时，必须安排在午夜或通信非忙时进行。
电缆布放和绑扎
布放线缆的规格、路由、截面和位置要绝对符合设计规定要求。
原则上应按照地线电缆、电源电缆、总线电缆、信号电缆、用户电缆、告警电缆、尾纤的顺序布放。
电源电缆必须与其他电缆分离布放，路由不准交叉。
电缆在布放时要顺直平整，避免交叉扭绞，转弯角度顺畅圆滑，弯位应稍大些，以备改线用。
绑扎电缆要层层按顺序排放，外观要求成方型，并形成一个整体。
布放任何电缆都不准强拉硬拽，绑扎力度要适中。
电缆的两端要留有适当的余量，以便于做线。
在下走线或走线梯上布放电缆时，约每隔20CM—30CM绑扎一道，或按线梯实际间隔距离绑扎。
在线槽里布放电缆，可以不绑扎（建设方有要求例外），但要尽量使电缆顺畅不交叉，电缆不得露出线槽。

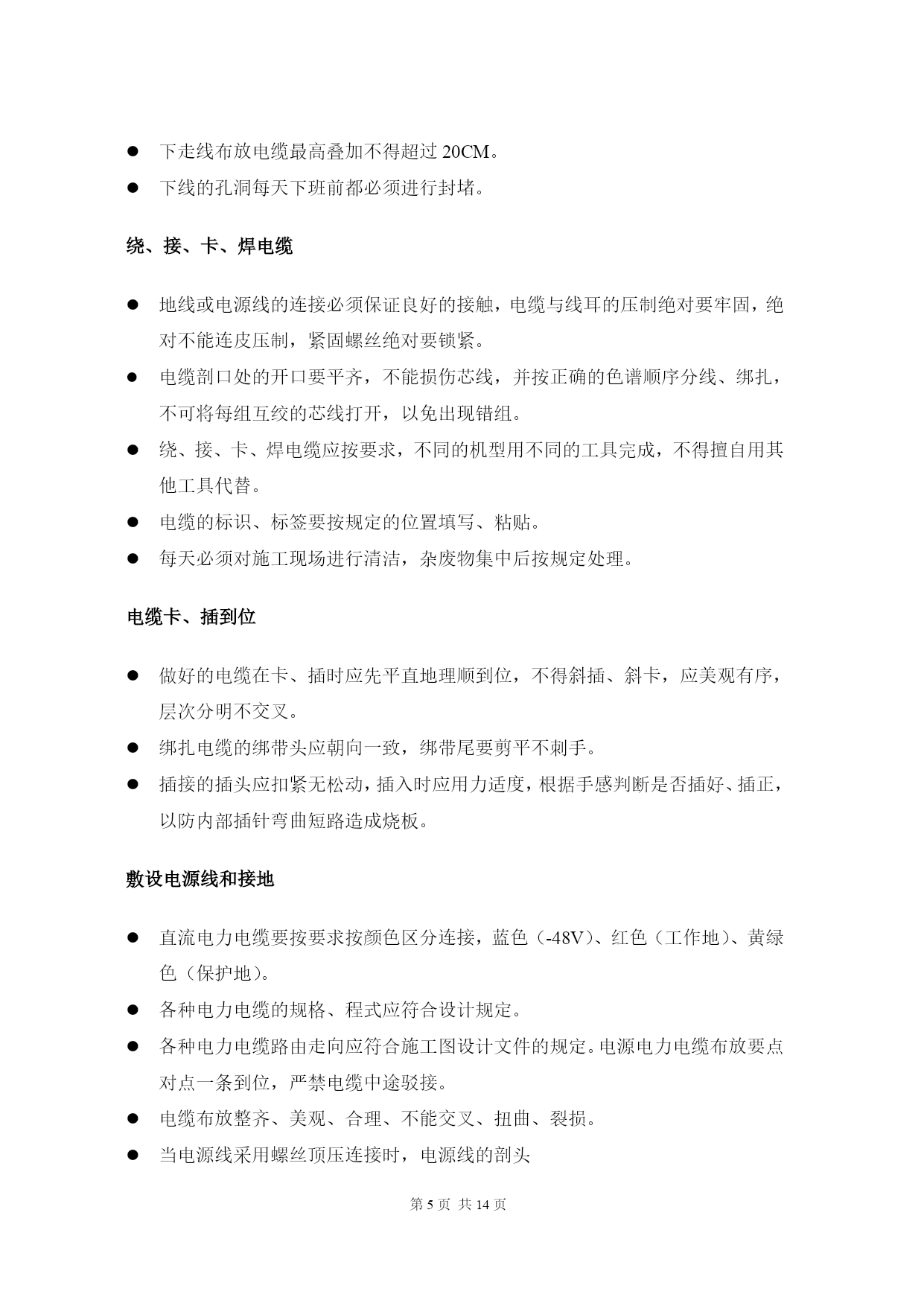

下走线布放电缆最高叠加不得超过20CM。
下线的孔洞每天下班前都必须进行封堵。
绕、接、卡、焊电缆
地线或电源线的连接必须保证良好的接触，电缆与线耳的压制绝对要牢固，绝对不能连皮压制，紧固螺丝绝对要锁紧。
电缆剖口处的开口要平齐，不能损伤芯线，并按正确的色谱顺序分线、绑扎，不可将每组互绞的芯线打开，以免出现错组。
绕、接、卡、焊电缆应按要求，不同的机型用不同的工具完成，不得擅自用其他工具代替。
电缆的标识、标签要按规定的位置填写、粘贴。
每天必须对施工现场进行清洁，杂废物集中后按规定处理。
电缆卡、插到位
做好的电缆在卡、插时应先平直地理顺到位，不得斜插、斜卡，应美观有序，层次分明不交叉。
绑扎电缆的绑带头应朝向一致，绑带尾要剪平不刺手。
插接的插头应扣紧无松动，插入时应用力适度，根据手感判断是否插好、插正，以防内部插针弯曲短路造成烧板。
敷设电源线和接地
直流电力电缆要按要求按颜色区分连接，蓝色（-48V）、红色（工作地）、黄绿色（保护地）。
各种电力电缆的规格、程式应符合
