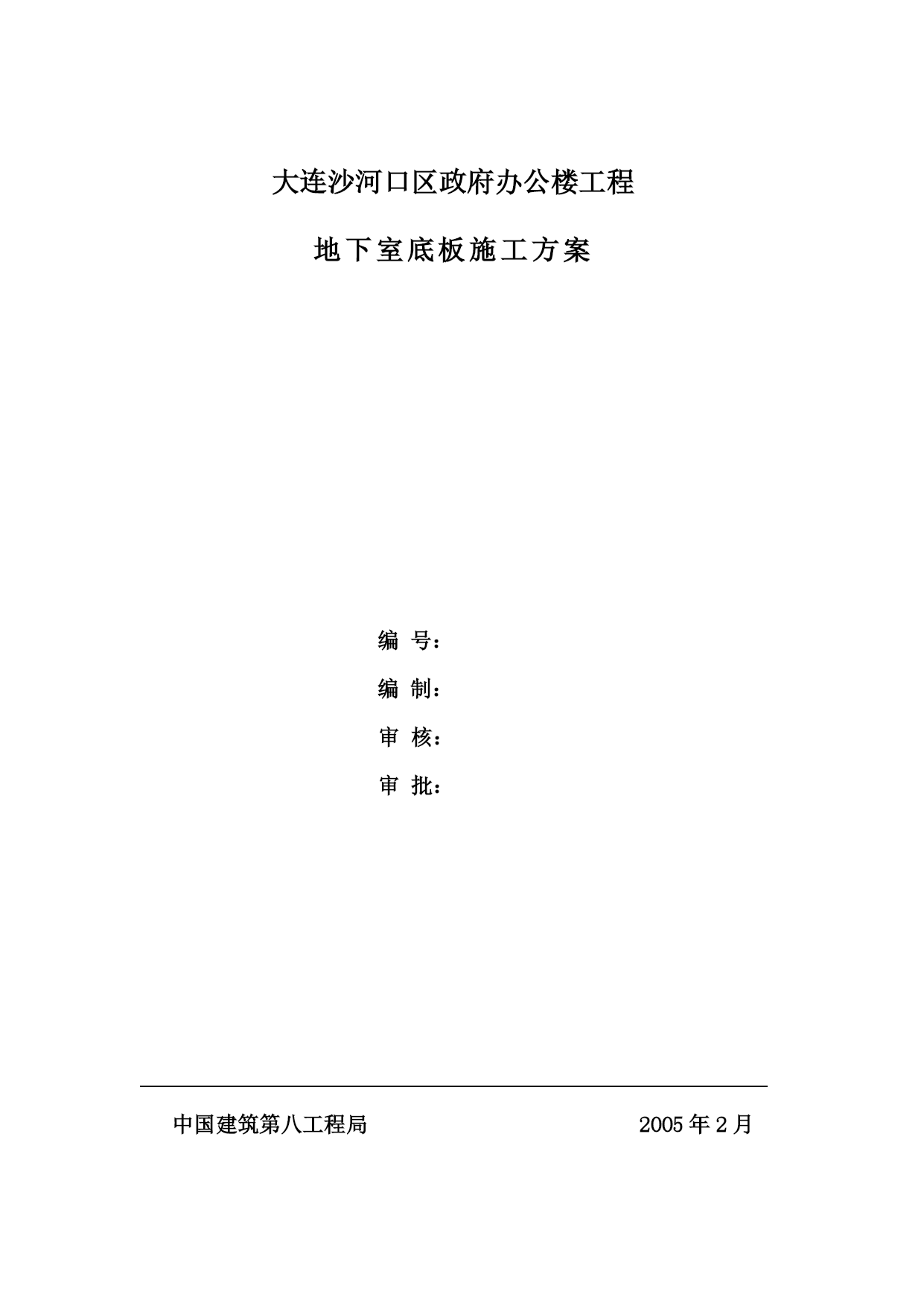

大连沙河口区政府办公楼工程
地下室底板施工方案

编号：
编制：
审核：
审批：

中国建筑第八工程局2005年2月1．地下室底板概况
本工程总建筑面积为26683.5m2，其中地下8135.98m2，地上18547.52m2。该工程地上10层，地下2层，地下室底板面积4247.98m2，基础座落于中分化板岩层上，基础型式采用筏板基础，筏板厚度为600、900、1200，底板混凝土为C35S8；地下室底板采用4厚高聚改性沥青卷材防水，35厚C20细石混凝土防水保护层，垫层为100厚C15混凝土，底板钢筋有φ18、φ20、φ22。
2．施工顺序
2．1．施工步骤
基础清渣开挖排水沟、盲沟垫层混凝土浇筑底板砖模砌筑抹灰（做圆角）基层清理防水卷材施工防水保护层施工测量定位放线底板钢筋绑扎柱、墙插筋基坑、后浇带模板支设安装外墙施工缝止水钢板外墙吊模浇筑底板混凝土。
2．2．施工段的划分
根据结-2图中⑥~⑦和⒀~⒁之间的后浇带，将底板划分为三个施工段，⒀~⒇为第一施工段，⑥~⒀为第二施工段，①~⑥为第三施工段。
2．3．施工顺序
第一施工段——第二施工段——第三施工段。
见下图所示：

3．基础清渣
3．1．主要施工工序及技术措施
3.1.1．进行测量定位，定出清渣的轮廓线，用白灰洒出清渣轮廓。
3.1.2．定高程点，严格保证开挖深度，测量人员配合挖掘机，跟在挖掘机之后，边挖边清槽，组织人力用铁锹将松动的土石清理至挖掘机需作业范围以内。
3.1.3．若不能跟上挖掘机作业，将清理的土石方用小推车运至开挖区，集中堆放。
3.1.4．用铁锹清理完松动的土石方后用竹扫把先清理一遍，后再用小扫把仔细清扫。
3.1.5．由于基坑底石质坚硬，如局部未能达到设计标高的，使用人工用铁锤铁钻进行人工凿岩。
3.1.6．基坑底石质坚硬且不均匀，机械开挖岩石较易超挖，要保证开挖深度，超挖部分用碎石回填至设计标高。

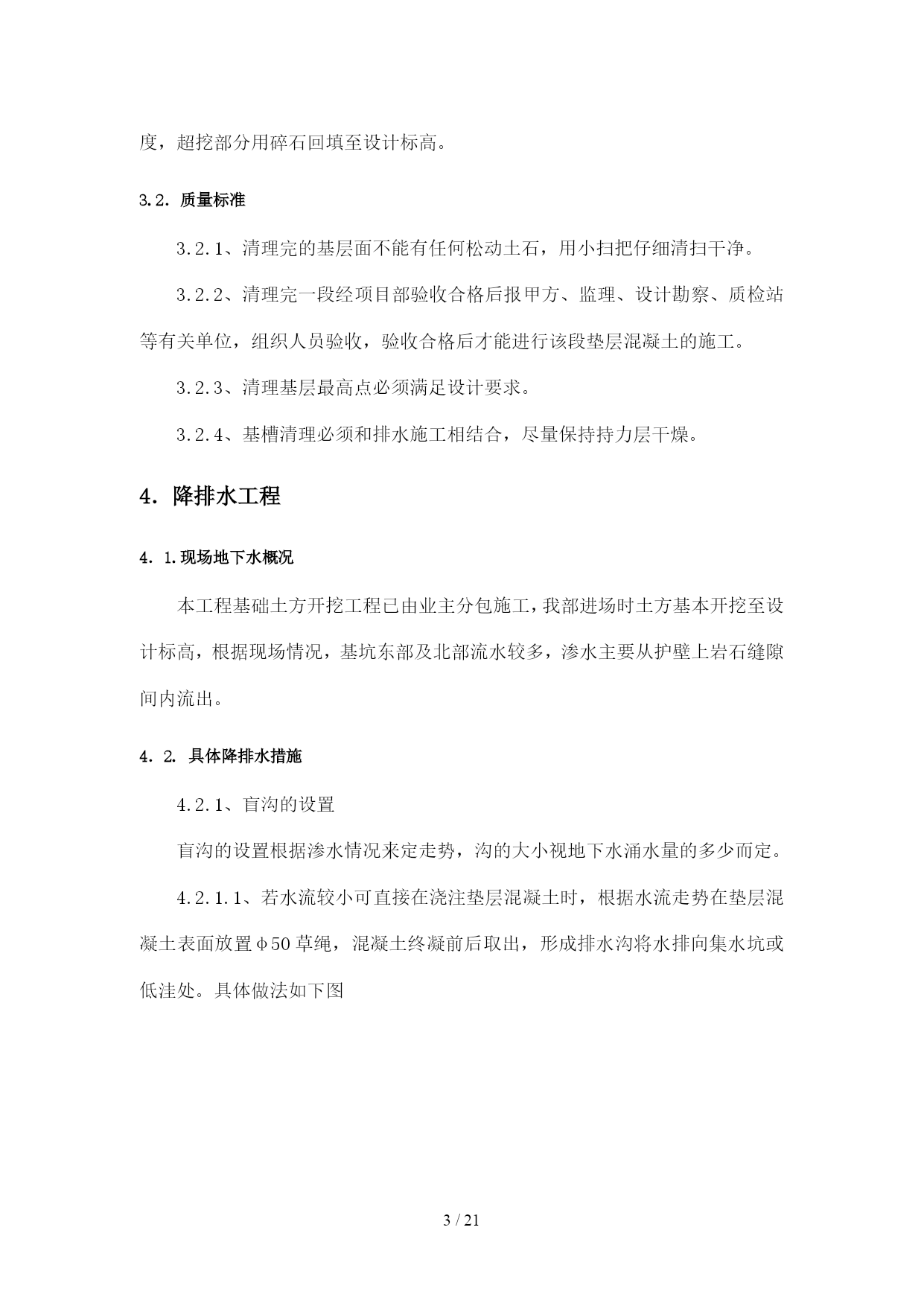

3.2．质量标准
3.2.1、清理完的基层面不能有任何松动土石，用小扫把仔细清扫干净。
3.2.2、清理完一段经项目部验收合格后报甲方、监理、设计勘察、质检站等有关单位，组织人员验收，验收合格后才能进行该段垫层混凝土的施工。
3.2.3、清理基层最高点必须满足设计要求。
3.2.4、基槽清理必须和排水施工相结合，尽量保持持力层干燥。
4．降排水工程
4．1.现场地下水概况
本工程基础土方开挖工程已由业主分包施工，我部进场时土方基本开挖至设计标高，根据现场情况，基坑东部及北部流水较多，渗水主要从护壁上岩石缝隙间内流出。
4．2.具体降排水措施
4.2.1、盲沟的设置
盲沟的设置根据渗水情况来定走势，沟的大小视地下水涌水量的多少而定。

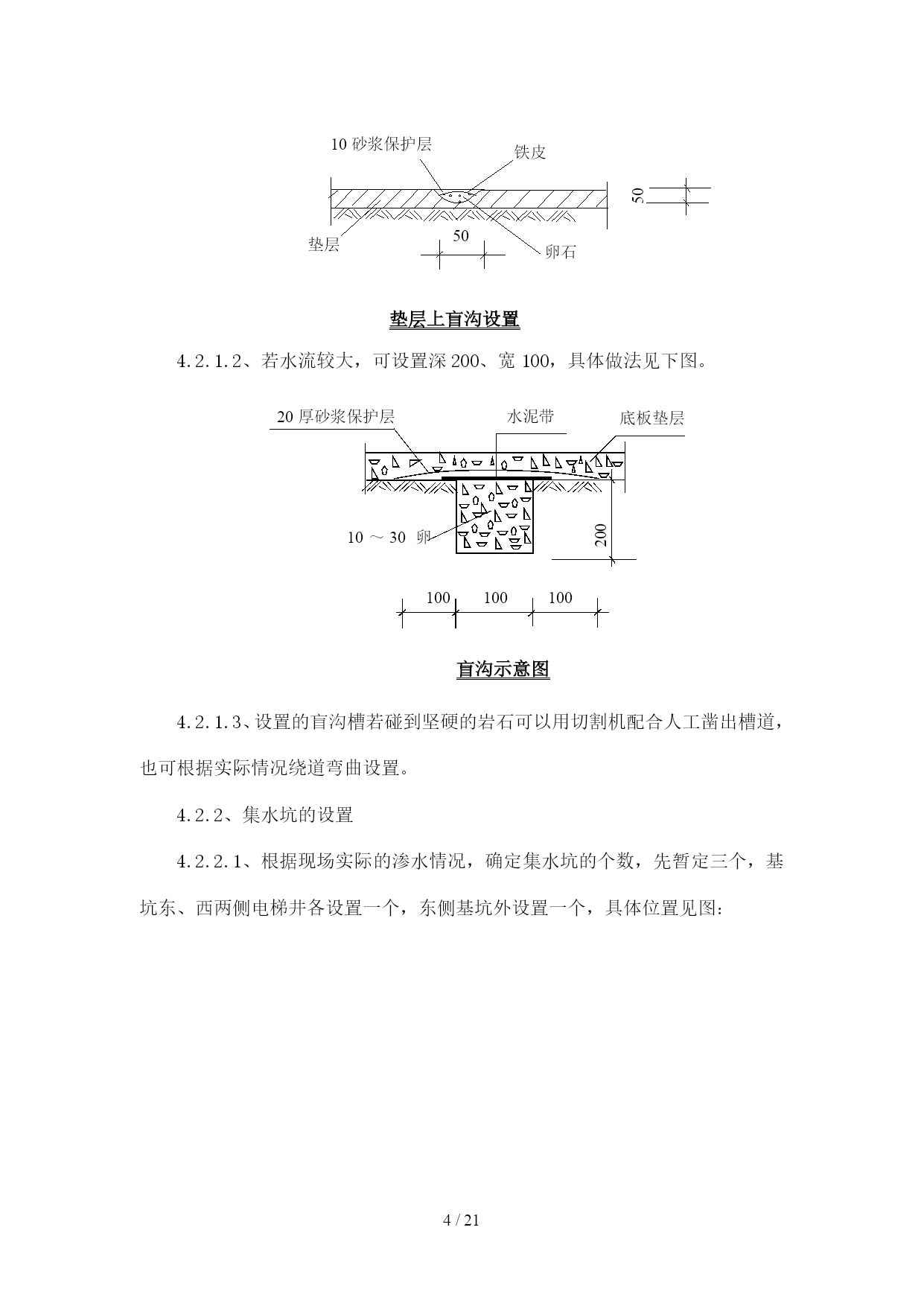

4.2.1.1、若水流较小可直接在浇注垫层混凝土时，根据水流走势在垫层混凝土表面放置φ50草绳，混凝土终凝前后取出，形成排水沟将水排向集水坑或低洼处。具体做法如下图

10砂浆保护层
50
垫层上盲沟设置
铁皮
50
卵石
垫层

4.2.1.2、若水流较大，可设置深200、宽100，具体做法见下图。
20厚砂浆保护层
200
10～30卵石
100100100
盲沟示意图
水泥带
底板垫层

4.2.1.3、设置的盲沟槽若碰到坚硬的岩石可以用切割机配合人工凿出槽道，也可根据实际情况绕道弯曲设置。
4.2.2、集水坑的设置
4.2.2.1、根据现场实际的渗水情况，确定集水坑的个数，先暂定三个，基坑东、西两侧电梯井各设置一个，东侧基坑外设置一个，具体位置见图：

4.2.2.2、电梯井部位留设的集水井，必须严格按照下图进行施工，以免造成此部位出现渗漏水。
坑底标高
临时集水井顶标高
600
见详图
集水井施工图
600
1200
800
临时集水井顶标高
待地下室施工完毕时再浇砼，接合面须凿毛处理，增加加强钢筋
600
100

系统安装详图
400
800
400
800
底板
垫层
集水井
Φ100潜水泵
止水钢板
Φ400钢管
Φ450法兰

4.2.2.3、图中留置的法兰是供紧固集水井口使用，在集水井完成降水任务后，用带法兰的盲板先栓后焊封死，管口上部进行钢筋加密加强，浇筑砼至设计标高；
4.2.2.4、集水井及盲沟应该视现场涌水量大小而决定其数量及位置，特殊地方经业主、监理、各施工单位联合讨论后再做决定，但一定要保证工程质量及施工安全。
5.垫层混凝土施工
5.1.作业条件
5.1.1、垫层的基底地质情况，标高尺寸均经过检查，并办完隐蔽验收手续。
5.1.2、埋在垫层中的暖电等设备管线均已安装完
