楼屋面SBS防水卷材施工技术交底记录.doc

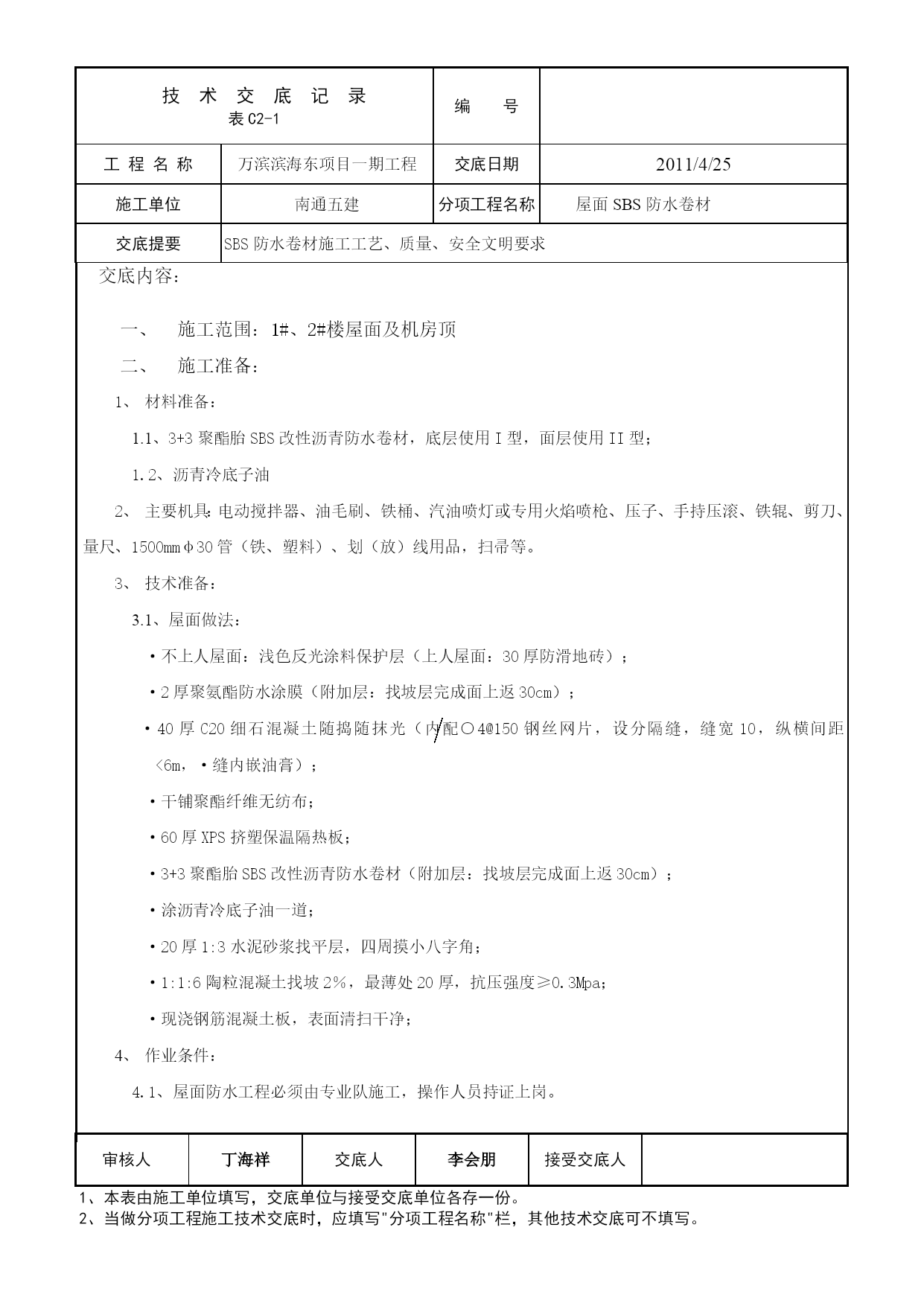

技术交底记录
表C2-1编号工程名称万滨滨海东项目一期工程交底日期2011/4/25施工单位南通五建分项工程名称屋面SBS防水卷材交底提要SBS防水卷材施工工艺、质量、安全文明要求交底内容：

审核人丁海祥交底人李会朋接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
施工范围：1#、2#楼屋面及机房顶
施工准备：
材料准备：
1.1、3+3聚酯胎SBS改性沥青防水卷材，底层使用=1\*ROMANI型，面层使用=2\*ROMANII型；
1.2、沥青冷底子油
主要机具：电动搅拌器、油毛刷、铁桶、汽油喷灯或专用火焰喷枪、压子、手持压滚、铁辊、剪刀、量尺、1500mmφ30管（铁、塑料）、划（放）线用品，扫帚等。
技术准备：
3.1、屋面做法：
·不上人屋面：浅色反光涂料保护层（上人屋面：30厚防滑地砖）；
·2厚聚氨酯防水涂膜（附加层：找坡层完成面上返30cm）；
·40厚C20细石混凝土随捣随抹光（内配○4@150钢丝网片，设分隔缝，缝宽10，纵横间距<6m，·缝内嵌油膏）；
·干铺聚酯纤维无纺布；
·60厚XPS挤塑保温隔热板；
·3+3聚酯胎SBS改性沥青防水卷材（附加层：找坡层完成面上返30cm）；
·涂沥青冷底子油一道；
·20厚1:3水泥砂浆找平层，四周摸小八字角；
·1:1:6陶粒混凝土找坡2％，最薄处20厚，抗压强度≥0.3Mpa；
·现浇钢筋混凝土板，表面清扫干净；
作业条件：
4.1、屋面防水工程必须由专业队施工，操作人员持证上岗。

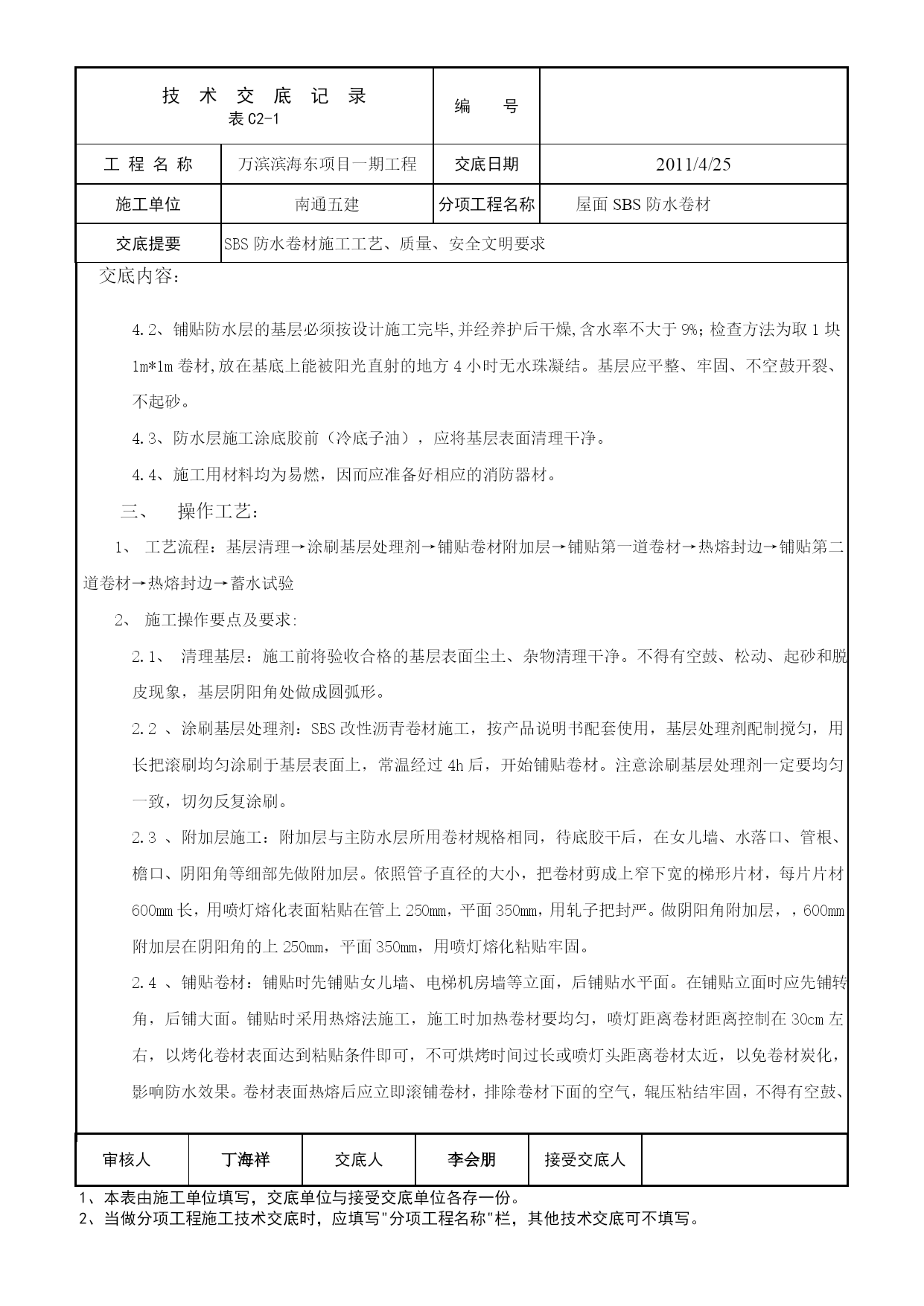

4.2、铺贴防水层的基层必须按设计施工完毕,并经养护后干燥,含水率不大于9%；检查方法为取1块1m*1m卷材,放在基底上能被阳光直射的地方4小时无水珠凝结。基层应平整、牢固、不空鼓开裂、不起砂。
4.3、防水层施工涂底胶前（冷底子油），应将基层表面清理干净。
4.4、施工用材料均为易燃，因而应准备好相应的消防器材。
操作工艺：
工艺流程：基层清理→涂刷基层处理剂→铺贴卷材附加层→铺贴第一道卷材→热熔封边→铺贴第二道卷材→热熔封边→蓄水试验
施工操作要点及要求:
2.1、清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。不得有空鼓、松动、起砂和脱皮现象，基层阴阳角处做成圆弧形。
2.2、涂刷基层处理剂：SBS改性沥青卷材施工，按产品说明书配套使用，基层处理剂配制搅匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。注意涂刷基层处理剂一定要均匀一致，切勿反复涂刷。
2.3、附加层施工：附加层与主防水层所用卷材规格相同，待底胶干后，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层。依照管子直径的大小，把卷材剪成上窄下宽的梯形片材，每片片材600mm长，用喷灯熔化表面粘贴在管上250mm，平面350mm，用轧子把封严。做阴阳角附加层，，600mm附加层在阴阳角的上250mm，平面350mm，用喷灯熔化粘贴牢固。

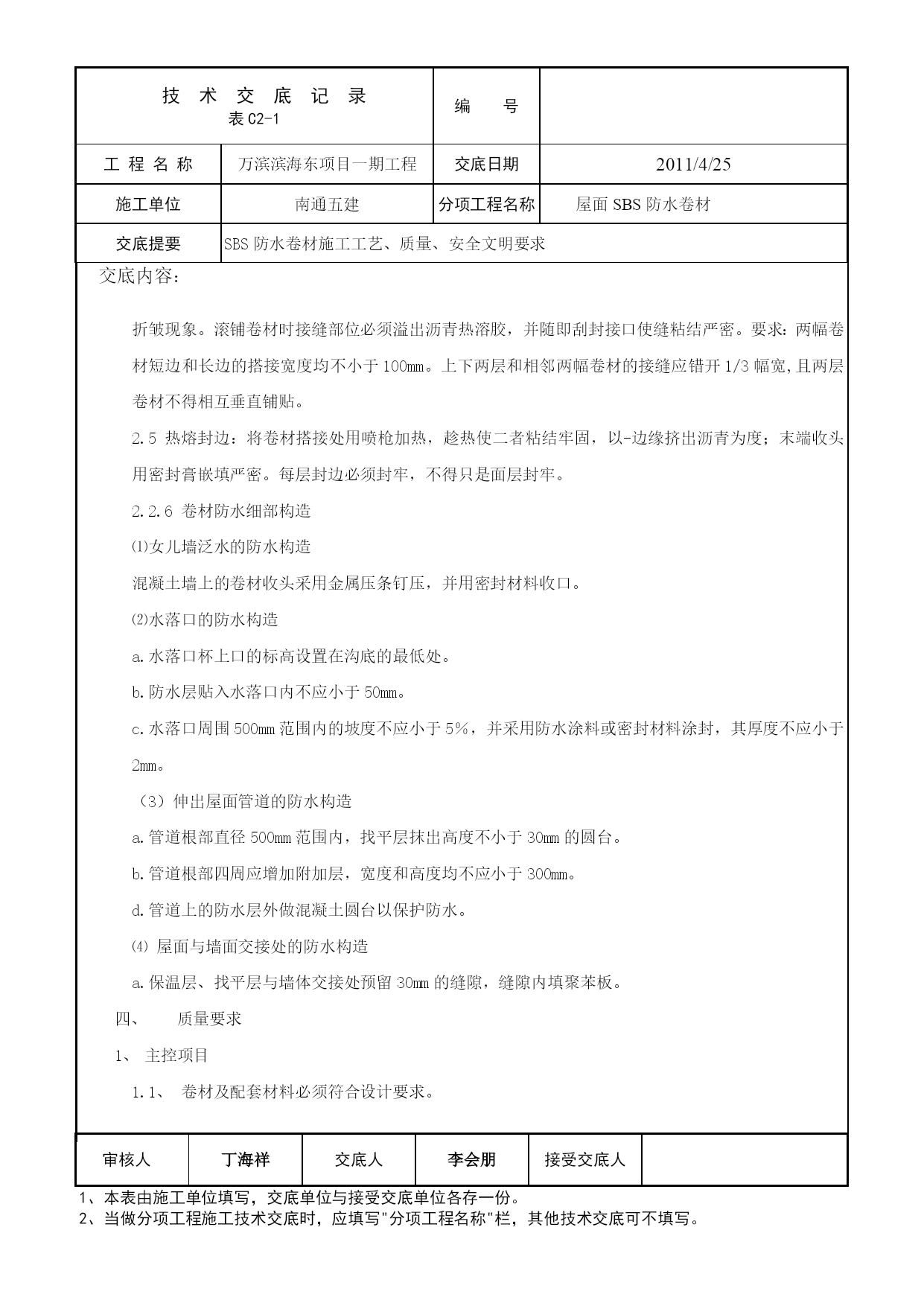

2.4、铺贴卷材：铺贴时先铺贴女儿墙、电梯机房墙等立面，后铺贴水平面。在铺贴立面时应先铺转角，后铺大面。铺贴时采用热熔法施工，施工时加热卷材要均匀，喷灯距离卷材距离控制在30cm左右，以烤化卷材表面达到粘贴条件即可，不可烘烤时间过长或喷灯头距离卷材太近，以免卷材炭化，影响防水效果。卷材表面热熔后应立即滚铺卷材，排除卷材下面的空气，辊压粘结牢固，不得有空鼓、折皱现象。滚铺卷材时接缝部位必须溢出沥青热溶胶，并随即刮封接口使缝粘结严密。要求：两幅卷材短边和长边的搭接宽度均不小于100mm。上下两层和相邻两幅卷材的接缝应错开1/3幅宽,且两层卷材不得相互垂直铺贴。
2.5热熔封边：将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以-边缘挤出沥青为度；末端收头用密封膏嵌填严密。每层封边必须封牢，不得只是面层封牢。
2.2.6卷材防水细部构造
⑴女儿墙泛水的防水构造
混凝土墙上的卷材收头采用金属压条钉压，并用密封材料收口。
⑵水落口的防水构造
a.水落口杯上口的标高设置在沟底的最低处。
b.防水层贴入水落口内不应小于50mm。
c.水落口周围500mm范围内的坡度不应小于5％，并采用防水涂料或密封材料涂封，其厚度不应小于2mm。
（3）伸出屋面管道的防水构造
a.管道根部直径500mm范围内，找平层抹出高度不小于30mm的圆台。
b.管道根部四周应增加附加层，宽度和高度均不应小于300mm。
d.管道上的防水层外做混凝土圆台以保护防水。
=4\*GB2⑷屋面与墙面交接处的防水构造
a.保温层、找平层与墙体交接处预留30mm的缝隙，缝隙内填聚苯板。
质量要求
主控项目
1.1、卷材及配套材料必须符合设计要求。
1.2、卷材防水层不得有渗漏或积水现象。
1.3、
