顶管施工工程图片分析.ppt

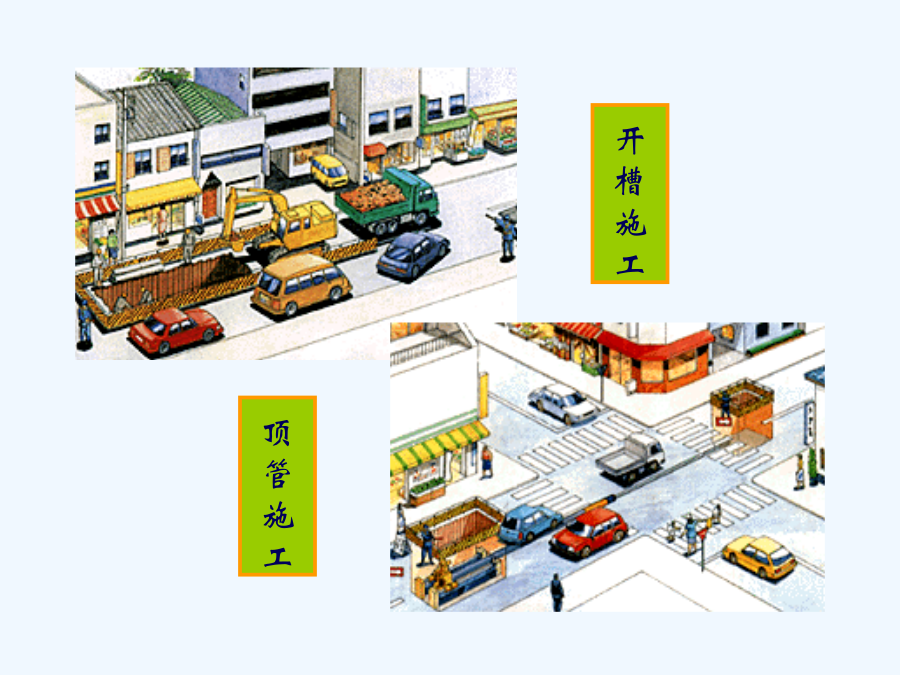

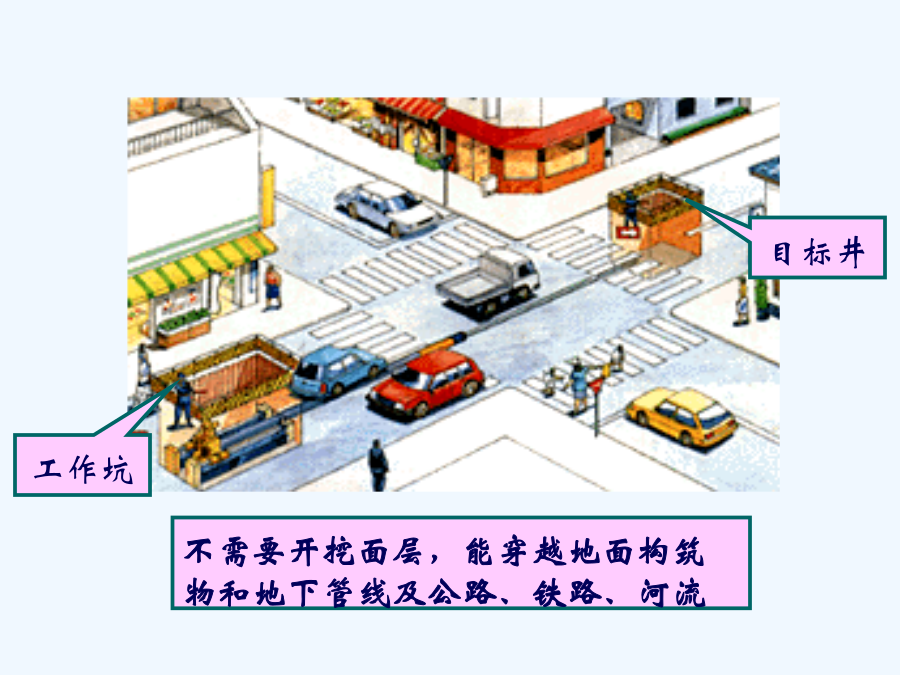

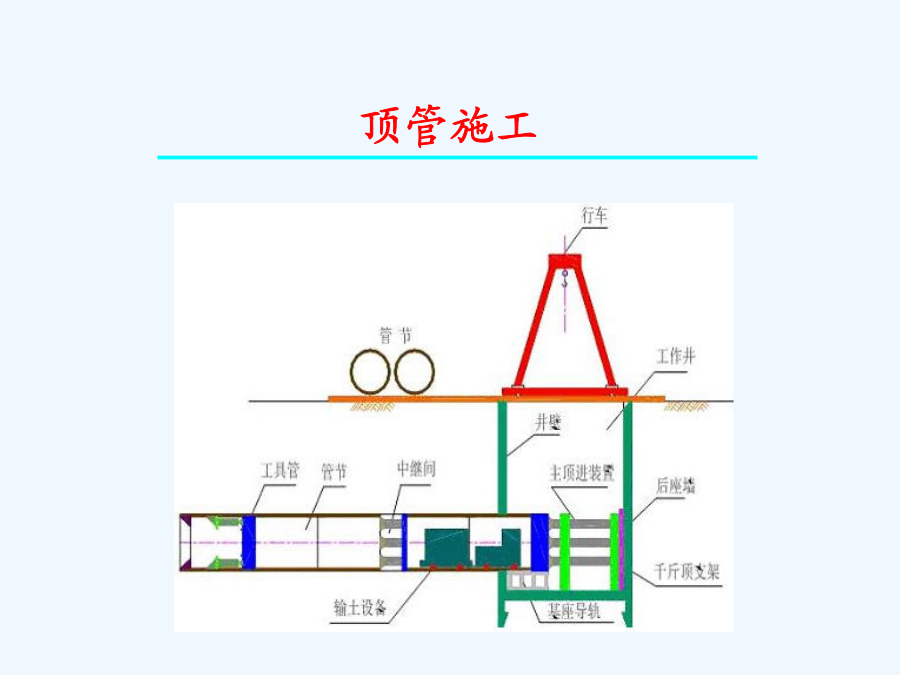

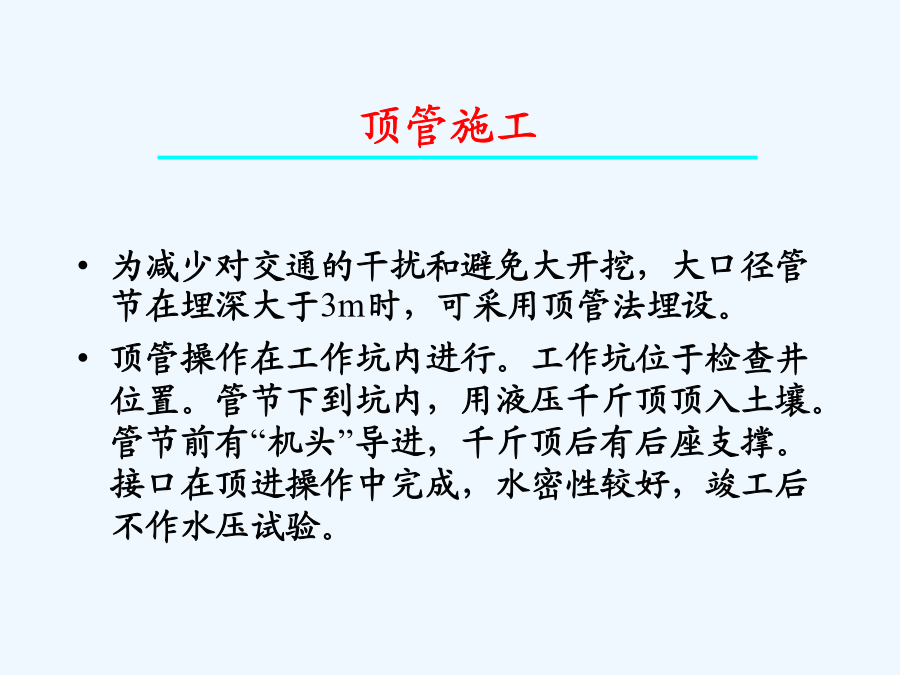

顶管施工目标井开槽施工顶管施工顶管施工为减少对交通的干扰和避免大开挖，大口径圆形管节在埋深大于3m时，可采用顶管法埋设。挖土方法二、工作坑工作坑构造和设施顶管机操作台接收井平面一般也呈矩形，沿管道方向较长，其长度应满足顶管机头可被取出的条件。再管道转折处设置的接收井，其平面为圆形，内径也应满足机头被取出的条件。三、管节顶进与接口人工挖土法顶管配套设备在施工中，通过水射流将位于工作面上的土层破碎，并将其冲刷进入破碎室，最后以泥水混合物的方式排至地表。水力冲土法顶管配套设备挤压式挤压切土法机械切土法2、管节顶进方向控制3、管节接口管节全部顶进后，拆除内胀圈，再在接口处填水泥砂浆并与管内壁抹平，接口就完成。
为加强管节接口，常在管口外侧安装外套环，再安放橡胶圈，增加防渗效果。管节顶进与接口F型接口时，首先
将已顶管节的雄口上
套上涂抹硅油以利于
润滑对接的“o”型止水
橡胶圈，再在另一管
节的雌口内安装什木
接口衬垫。管节全部
顶进后，在管内用聚
硫密封膏嵌补什木衬
垫接口处的空缺，并
管内抹平。管节顶进与接口思考题盾构施工一.盾构施工组成二、盾构工法的原理盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。该圆柱体组件的壳体即护盾，它对挖掘出的还未衬砌的隧洞段起着临时支撑的作用，承受周围土层的压力，有时还承受地下水压以及将地下水挡在外面。挖掘、排土、衬砌等作业在护盾的掩护下进行。具有自动化程度高、节省人力、施工速度快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面建筑物的影响和在水下开挖时不影响水面交通等特点，在隧洞洞线较长、埋深较大的情况下，用盾构机施工更为经济合理。根据工作原理：
一般分为手掘式盾构，挤压式盾构，半机械式盾构（局部气压、全局气压），机械式盾构（开胸式切削盾构，气压式盾构，泥水加压盾构，土压平衡盾构，混合型盾构，异型盾构）。第四节井点降水井点井点现场图一、真空泵抽水系统二、水射泵抽水系统三、井点布置形式及要求1、井点布置形式单排线状井点布置图
1井点管2总管3抽水设备1、井点布置形式双排线状井点布置图1、井点布置形式环状井点布置图2、井点布置要求井点施工程序井点施工程序
排水管渠工程的施工准备和验收排水管道工程施工准备编制施工组织设计竣工验收竣工技术资料思考题
