施工技术准备
4.1技术准备
我公司严格按投标文件的规定及时签订合同协议书，抓紧做好以下工作：
1.认真详细阅读、领会设计意图，熟悉有关技术规范和标准，分析资料，听取设计交底，认真编制完善具体的施工组织设计，制定切实可行的施工方案，根据工期要求，编制更详细具体的进度计划和流水网络计划，优化劳动组织，并按有关规定报批，科学地、有计划地、合理地组织施工的实施。
2.组织施工人员深入现场踏勘和作详细的调查研究，进一步了解现场的自然条件、地上地下管线、施工条件、交通条件、水电供应情况、材料具体位置，结合业主指定择优选择材料和半成品的供应厂商签订供货合同。
3.抓紧落实临时用地，平整场地，搭设临时生产和生活设施，进行施工测量和放样复核以及土基质量的检测，根据业主移交的桩点、座标、里程桩号和水准点，根据施工图纸进行测量复核，检查土基和标高，如发现问题，及时向业主及监理汇报，研究制定处理方案和措施。
4.布设施工测量放样控制点。施工基线和施工水准点应设置在不受干扰、牢固可靠、且通视好、便于控制的地方。基线测量采用全站仪配合相关仪器进行测放，其精度应符合交通部公路施工规范的要求。水平测量采用苏州一光DS2水平仪进行一级往返测回，其一站视线长度一般不超过150米，其水准点测量闭合差不超过±12毫米，所有测量精度均应符合规范要求，报监理工程师审核查验，经批准后才能使用，并按要求设立识别标志加以保护，资料应系统整理，保存完整。
4.2测量控制网建立及复测
1.控制点布设要求
1)选点：应使点位便于与交桩点或GPS点联测，并能构成良好的图形，要求点位通视良好，充分考虑施工人员、机械干扰性，并便于观测，不受旁折光等影响，并且便于长期保留，容易扩展和寻找。
2)标识：为保证控制点不易被损坏，能够长期使用，控制点采用钢筋预埋于上截面150×150mm、下截面200×200mm、高600mm的Ｃ15砼桩上，钢筋上刻画十字线或冲眼，并做明显标识和有效防护。
2.测量方法、测量计算、精度要求
1.控制点测量采用全站型电子速测仪，（标称精度为：测角±2″，测距2″+2ppmD）。
1)对设计部门提供的导线网用规定导线形式及规范要求进行复测。
2)由于设计部门提供的控制点稀少和部分遗失损坏，为便于施测，在二级导线网基础上，加密布设二级附和导线网，按二级导线规范要求进行观测，观测数据分段进行处理，整体进行严密平差计算。
3)在每座立交桥分别独立加密国家四等附合导线网，并与一级网挂靠，按国家四等导线规范要求进行观测，观测数据独立进行严密平差计算。
2.四等水准点复测和加密水准测量，采用DS1型水准仪、双面板尺。复测点和加密点布设成统一的水准路线，均按四等水准测量规范要求进行观测。加密水准点按水准网进行严密平差计算。在每座立交桥分别独立加密国家三等闭合水准网，并与四等水准网挂靠，按国家四等水准测量规范要求进行观测，观测数据独立进行严密平差计算。
3.导线网、水准网精度技术要求分别见表(一)、表(二)
导线测量技术要求表（一）
等级附合导线长度
(km)平均边长
(km)测角中误差
（″）每边测距中误差
(mm)测回数导线全长相对闭合差方位角闭合差
（″）DJ1DJ2DJ6四等２０1.02.5１３46――1/35000±5.0一级１０0.55.0１７――2４1/15000±10.水准测量技术、精度要求表（二）

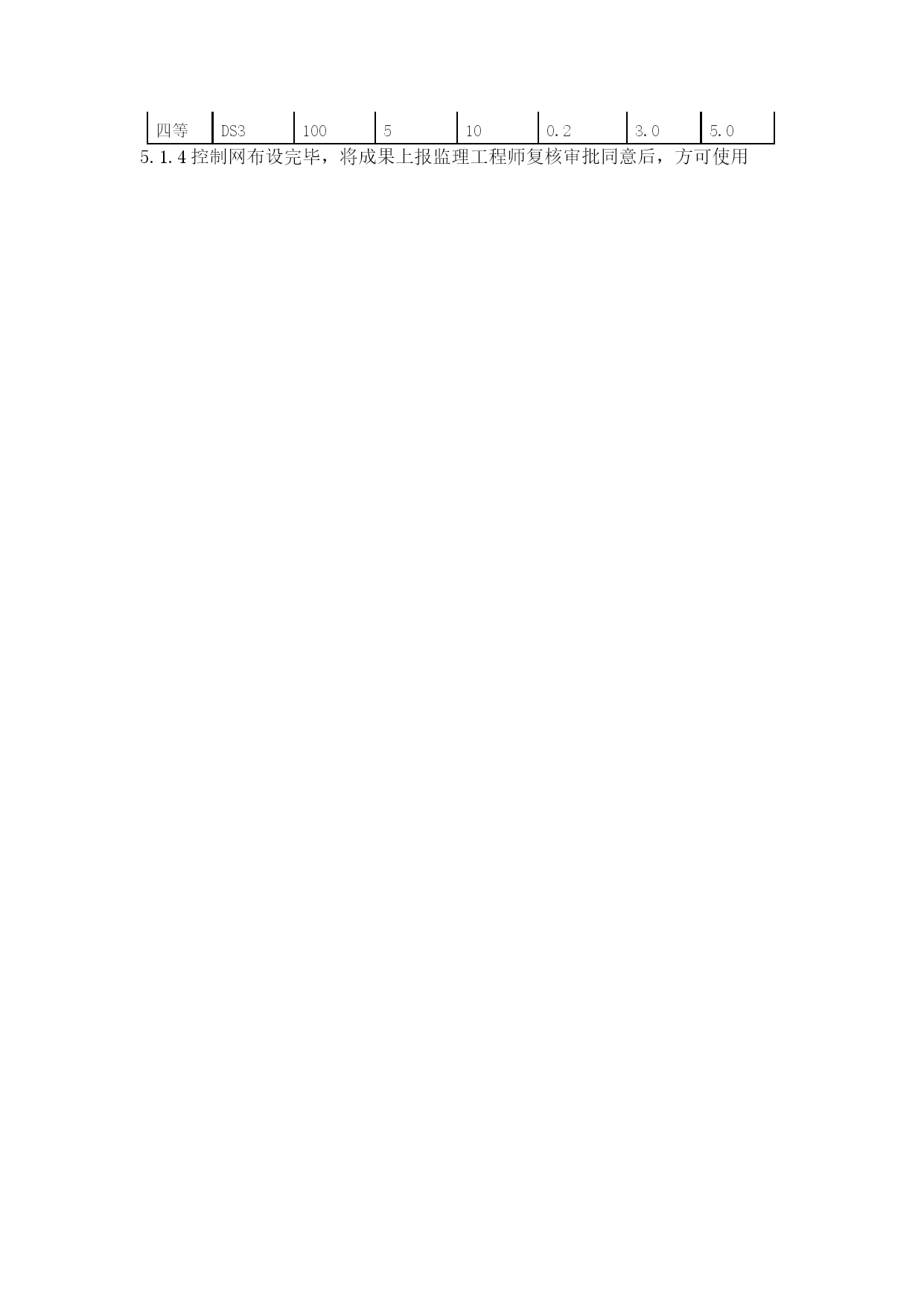

等级水准仪
的型号视线长度（m）前后视较差
（m）前后视累积差
（m）视线离地面最低高度（m）红黑面读数差（mm）黑红面高差较差（mm）三等DS1100360.3
1.01.5DS3752.03.0四等DS31005100.23.05.05.1.4控制网布设完毕，将成果上报监理工程师复核审批同意后，方可使用
