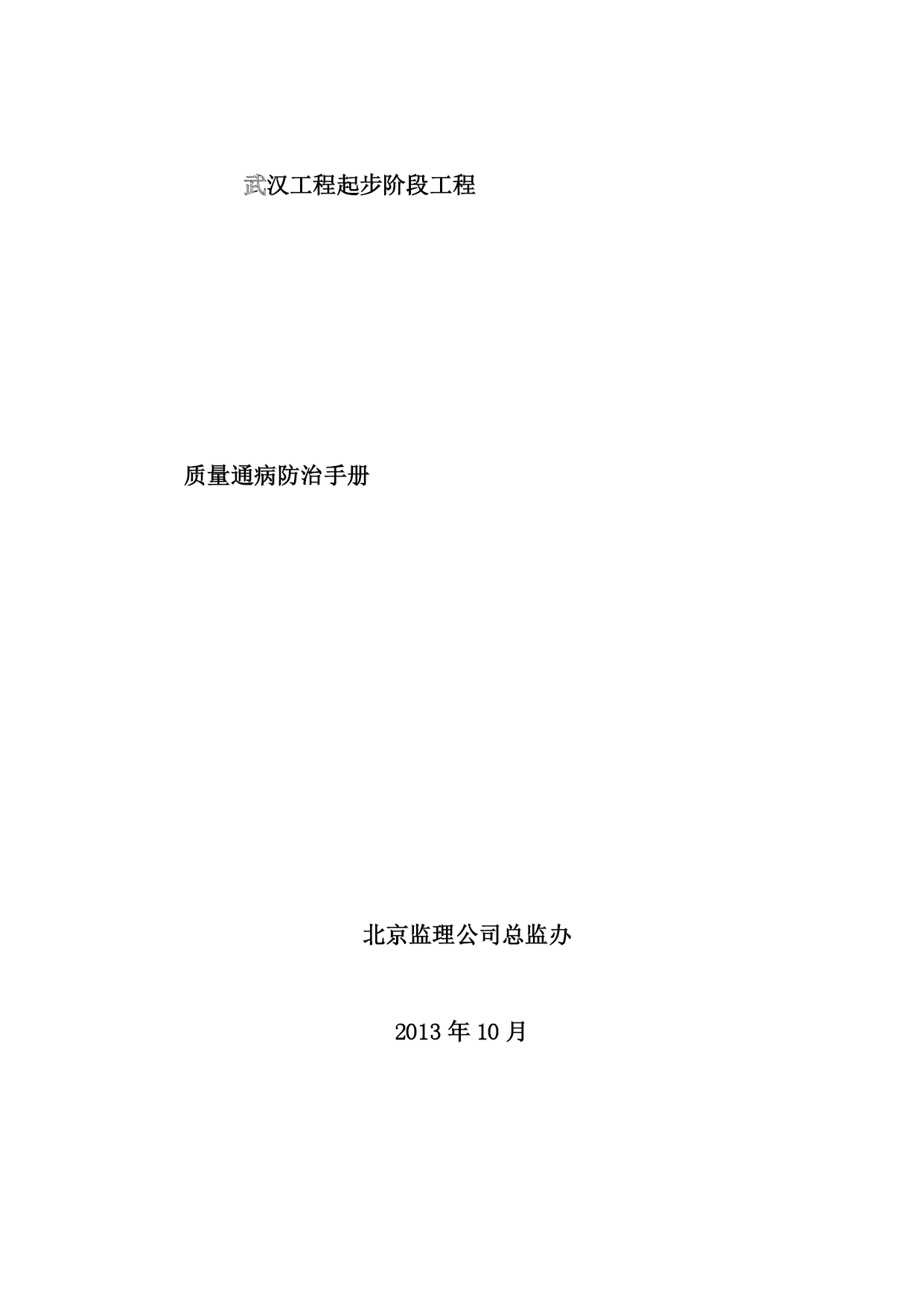

武汉工程起步阶段工程

质量通病防治手册

北京监理公司总监办

2013年10月

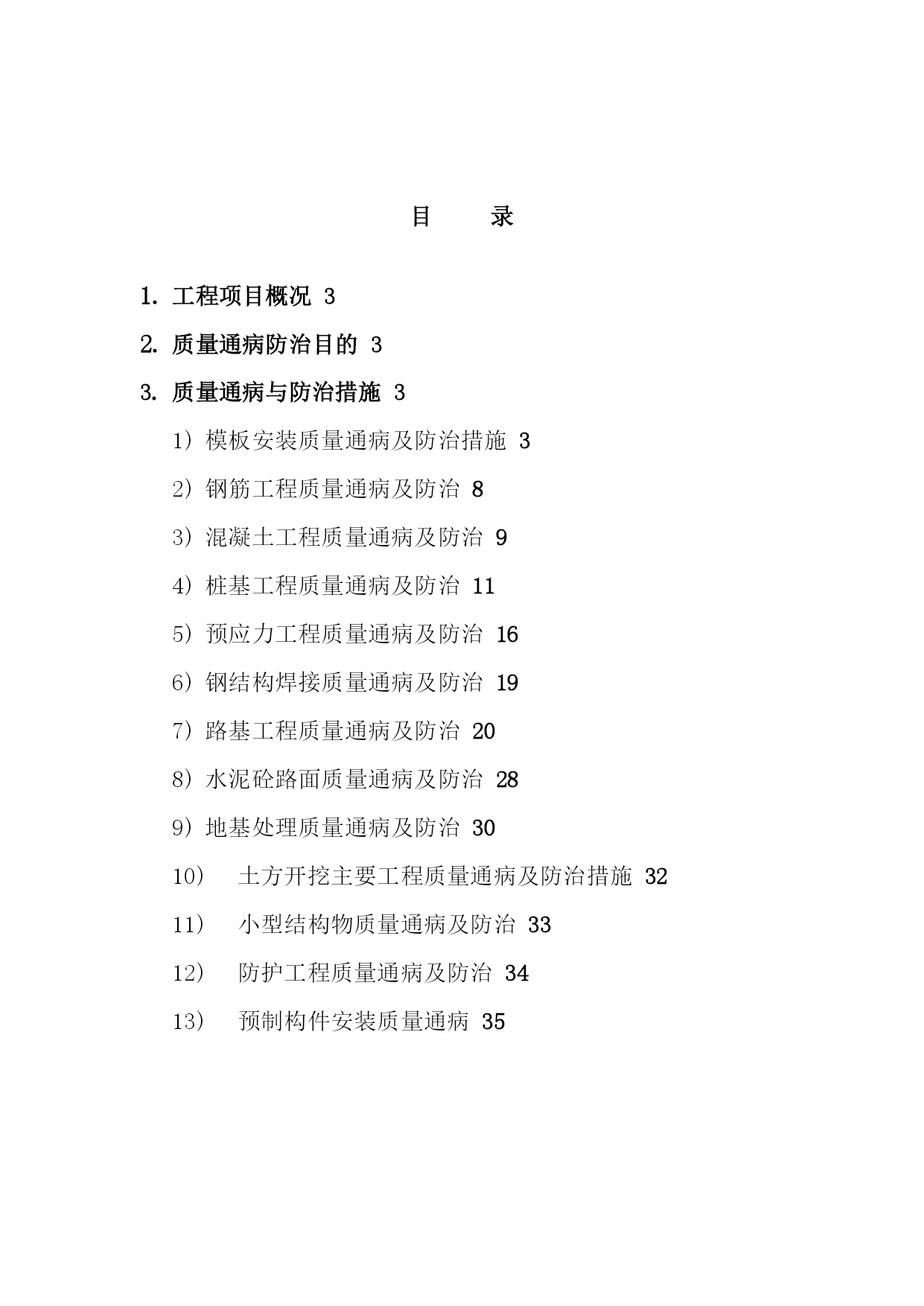

目录
工程项目概况3
质量通病防治目的3
质量通病与防治措施3
模板安装质量通病及防治措施3
钢筋工程质量通病及防治8
混凝土工程质量通病及防治9
桩基工程质量通病及防治11
预应力工程质量通病及防治16
钢结构焊接质量通病及防治19
路基工程质量通病及防治20
水泥砼路面质量通病及防治28
地基处理质量通病及防治30
土方开挖主要工程质量通病及防治措施32
小型结构物质量通病及防治33
防护工程质量通病及防治34
预制构件安装质量通病35

质量通病及防治措施手册
一、工程项目概况
（1）项目名称：武汉码头工程。
（2）项目地点。
（3）建设规模：本工程。
（4）参建单位：建设单位：武汉投资公司
质量安全监督部门：湖北省交通基本建设工程质量监督局
设计单位：中交设计有限公司
监理单位：北京有限公司
施工单位：中交公司
二、质量通病防治目的
质量通病，是工程中经常发生显而易见的质量问题，它的存在轻则影响建筑物的美观，重则影响建筑物的使用功能和结构安全，因此对质量通病，必须采取有效的防范措施，加以防治和消除，以确保工程质量。为加强本工程质量的主动监理和超前管理，提高质量保证体系各环节的管理水平，总监办结合本工程施工的特点，与施工单位项目部技术管理人员一起编写了本《质量通病防治手册》一书。该书在编写中不仅收录了一般常见的质量通病的原因分析和防治措施，同时也加入了一些在施工过程中经常出现问题的原因分析和防治措施。要求监理及施工人员在施工过程中对照类似的情况，及时加以处治，保证工程质量。
三、质量通病与防治措施
〈一〉、模板安装质量通病及防治措施
1、模板安、拆作业不规范
由于模板安装、拆除作业未按相关规范、标准等要求作业，导致混凝土结构发生变形、孔洞、胀模、损毁等现象发生。
防治及应对措施：
（1）根据模板类型进行相应的安装、拆除施工技术交底，交底内容要全面，包括安装及拆除顺序、人员、机具设备等，交底对象要落实到现场施工班组人员。
（2）安装、拆除过程要有管理人员监督、指挥。
（3）模板安装后，现场管理人员要进行全面检查，紧固件、螺栓、焊接点是否按要求施工到位。
（4）拆除模板时要注意混凝土强度必须达到规范规定值。
（5）拆除模板时要注意拉好风绳，防止模板因风吹、自转等原因撞坏混凝土结构。
2、模板接缝不严密、错边
由于模板间接缝不严有间隙，混凝土浇筑时产生漏浆，混凝土表面出现蜂窝，严重的出现孔洞、露筋。
防治及应对措施：
（1）翻样要认真，严格按1/10～1/50比例将各分部分项细部翻成详图，详细编注，经复核无误后认真向操作工人交底，强化工人质量意识，认真制作定型模板和拼装。
（2）严格控制木模板含水率，制作时拼缝要严密。
（3）木模板安装周期不宜过长，浇筑混凝土时，木模板要提前浇水湿润，使其胀开密缝。
（4）钢模板变形，特别是边框外变形，要及时修整平直。
（5）钢模板间嵌缝措施要控制，不能用油毡、塑料布，水泥袋等去嵌缝堵漏。
（6）梁、柱交接部位支撑要牢靠，拼缝要严密（必要时缝间加双面胶纸），发生错位要校正好。
3、模板位置不准，线条不流畅
混凝土浇筑后拆除模板时，发现柱、墙实际位置与建筑物轴线位置有偏移。
防治及应对措施：
（1）严格按1/10～1/50的比例将各分部、分项翻成详图并注明各部位编号、轴线位置、几何尺寸、剖面形状、预留孔洞、预埋件等，经复核无误后认真对生产班组及操作工人进行技术交底，作为模板制作、安装的依据。
（2）模板轴线测放后，组织专人进行技术复核验收，确认无误后才能支模。
（3）墙、柱模板根部和顶部必须设可靠的限位措施，如采用现浇楼板混凝土上预埋短钢筋固定钢支撑，以保证底部位置准确。
（4）支模时要拉水平、竖向通线，并设竖向垂直度控制线，以保证模板水平、竖向位置准确。
（5）根据混凝土结构特点，对模板进行专门设计，以保证模板及其支架具有足够强度、刚度及稳定性。
（6）混凝土浇筑前，对模板轴线、支架、顶撑、螺栓进行认真检查、复核，发现问题及时进行处理。
（7）混凝土浇筑时，要均匀对称下料，浇筑高度应严格控制在施工规范允许的范围内。
4、胀模
混凝土胀模现象,会造成构件尺寸变化,外型不规整,一般需剔凿表面整型,严重影响了混凝土的外观质量。
防治及应对措施：
（1）模板施工方案
①荷载组合计算时除侧压力外,应考虑到混凝土的浇筑方法,堆料方式等可能发生的其它荷载。
②模板的组合型式要合理,支撑计算准确,对拉螺栓和拉结片的布置要可靠有效。对不当设置对拉螺栓或拉结片的部位,应采取支撑进行补强,模板下口应有518-525的钢筋支脚固定位置。
③设计好门窗洞口模板,预留洞口模板的支撑形式和安装定位方法。
④
