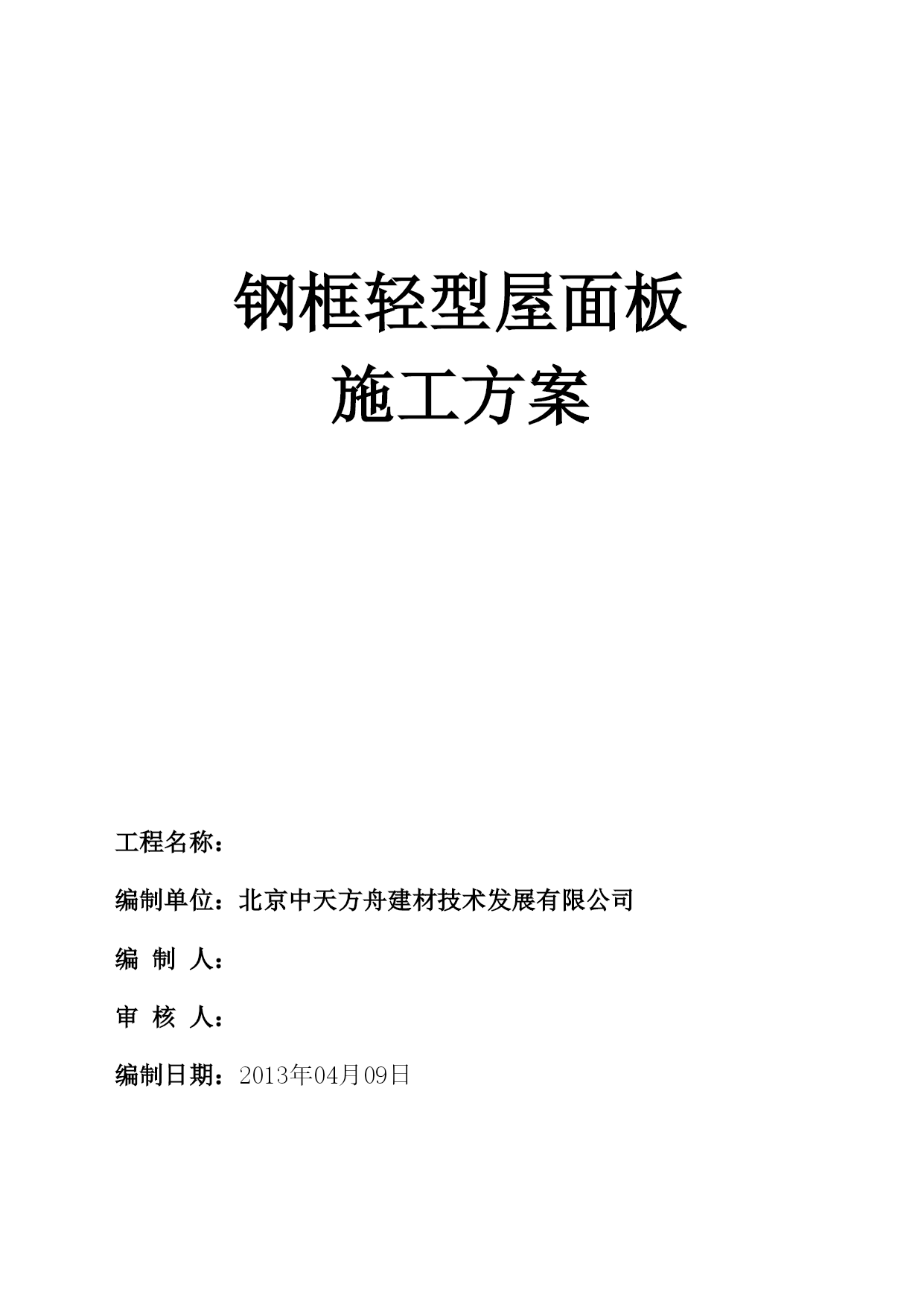

钢框轻型屋面板施工组织设计.doc

钢框轻型屋面板
施工方案

工程名称：
编制单位：北京中天方舟建材技术发展有限公司
编制人：
审核人：
编制日期：2013年04月09日

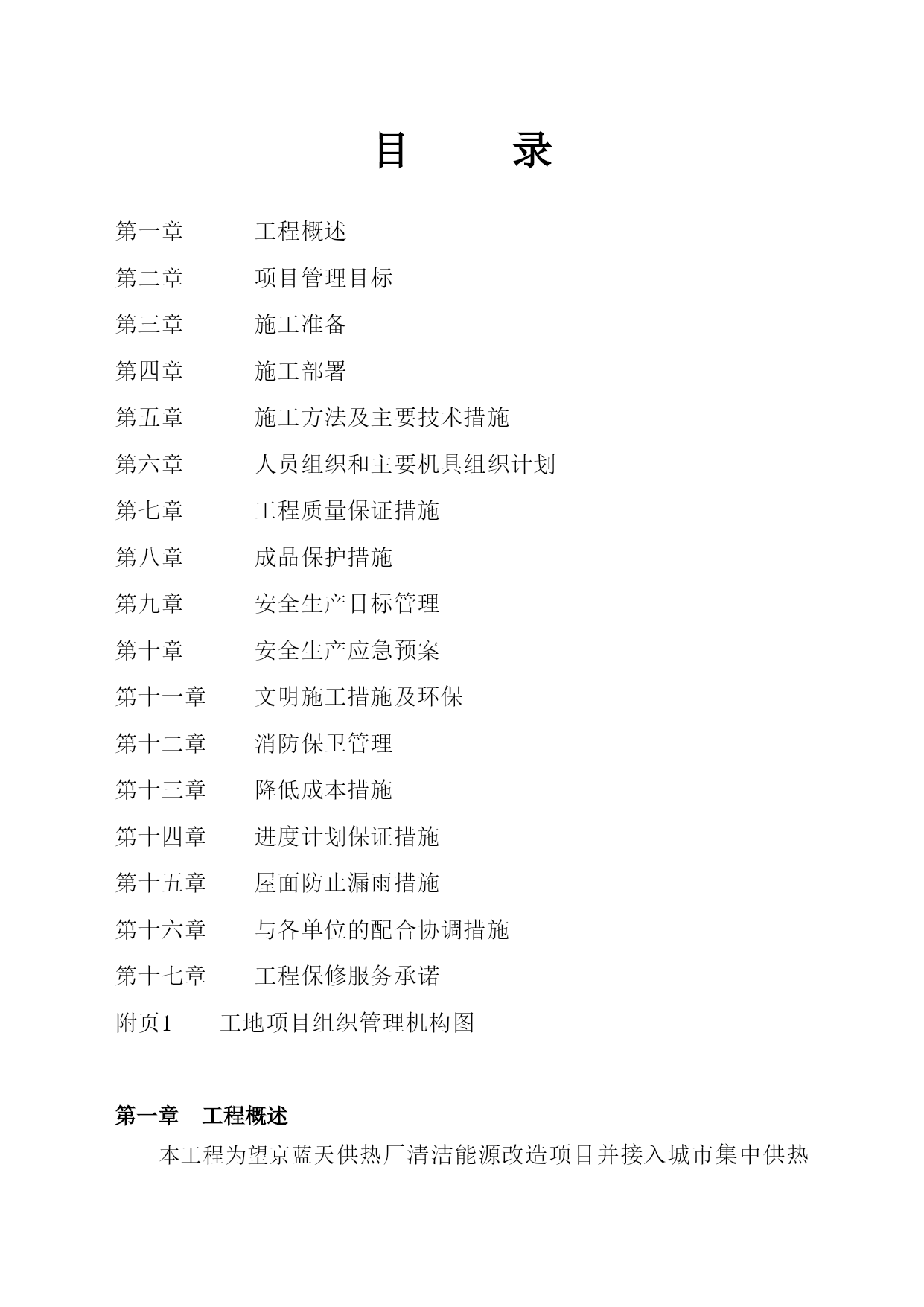

目录

第一章工程概述
第二章项目管理目标
第三章施工准备
第四章施工部署
第五章施工方法及主要技术措施
第六章人员组织和主要机具组织计划
第七章工程质量保证措施
第八章成品保护措施
第九章安全生产目标管理
第十章安全生产应急预案
第十一章文明施工措施及环保
第十二章消防保卫管理
第十三章降低成本措施
第十四章进度计划保证措施
第十五章屋面防止漏雨措施
第十六章与各单位的配合协调措施
第十七章工程保修服务承诺
附页1工地项目组织管理机构图

第一章工程概述
本工程为望京蓝天供热厂清洁能源改造项目并接入城市集中供热管网厂房钢框轻型屋面板工程屋面板制作、安装工程。屋面板选用北京中天方舟建材技术发展有限公司生产的钢框轻型屋面板。
钢框轻型屋面板的施工范围是：车间:横向轴～轴,全长㎜；纵向轴～轴，全长㎜。钢框轻型屋面板的主要轴距是6米。
钢框轻型屋面板主规格为3000×3250。钢框轻型屋面板的特点为轻质、高强、保温、防火、施工速度快。
项目管理目标
1、质量目标：
分项工程验评优良率达90%以上，主要分部工程考评达优良，工程交验合格率100%。
2、安全目标：
确保无重大工程事故，坚决杜绝死亡事故，严格控制轻伤率在2‰以内。
3、文明施工目标：
场容场貌标准化，确保工程为安全文明工地。
第三章施工准备
施工准备工作是保证工程顺利开工并有序拓展的必要条件，是一项涉及各个部门，各专业工种，各关系单位的综合复杂工作。我项目部认真研究统一部署，作好每一项准备工作。
一、技术准备：
1、项目负责人组织工长，技术员认真熟悉和审核全部施工图纸，充分领会设计意图。
2、明确工程内容，分析工程特点，依据施工验收规范和工艺标准，选择正确的施工方法。
3、向班组进行书面技术交底，交底应全面、细致、有针对性和可操作性，使工人掌握施工工艺要求。组织技术人员学习新标准、新规范、研讨新技术、新工艺在工程中的推广和应用。

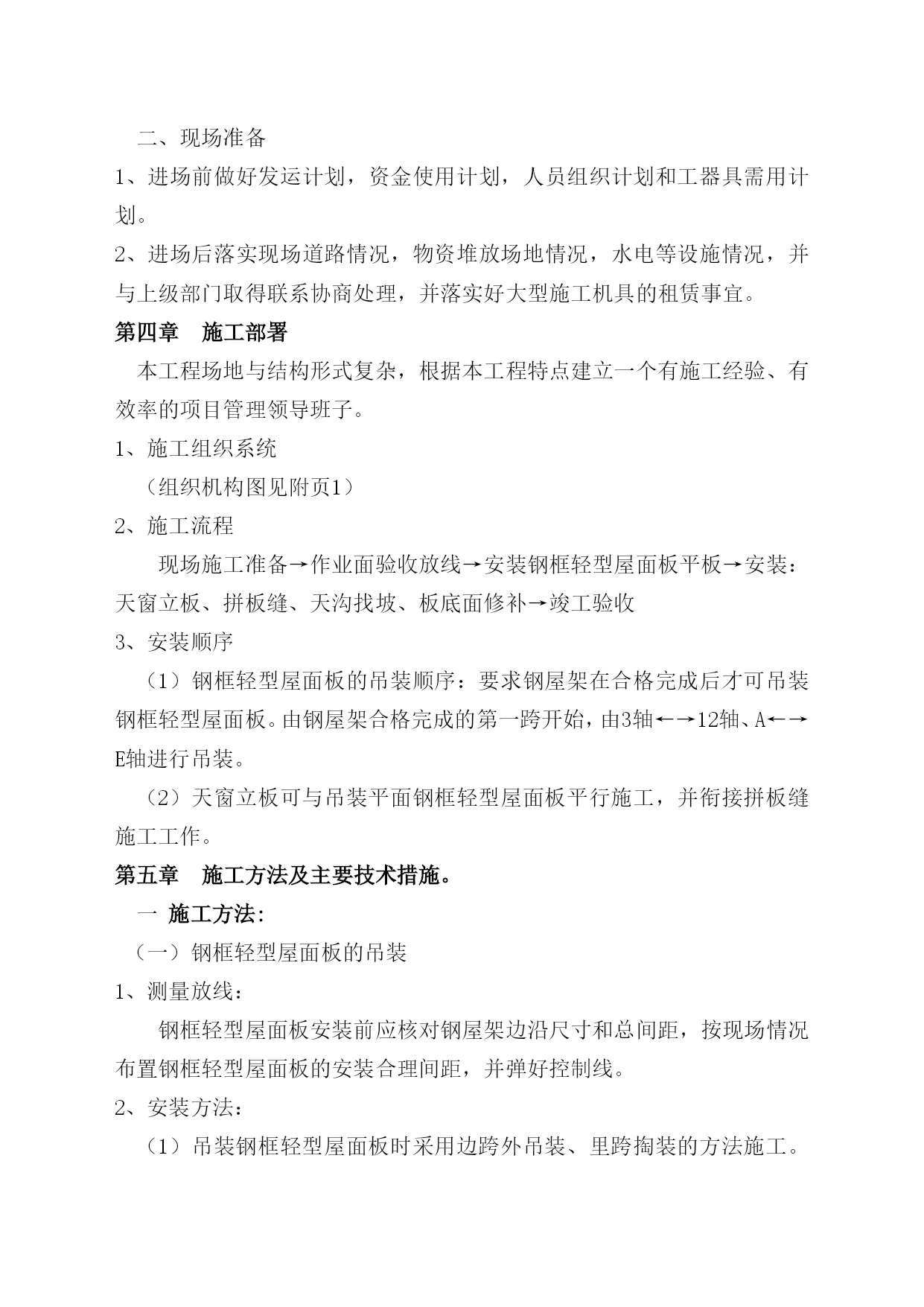

二、现场准备
1、进场前做好发运计划，资金使用计划，人员组织计划和工器具需用计划。
2、进场后落实现场道路情况，物资堆放场地情况，水电等设施情况，并与上级部门取得联系协商处理，并落实好大型施工机具的租赁事宜。
第四章施工部署
本工程场地与结构形式复杂，根据本工程特点建立一个有施工经验、有效率的项目管理领导班子。
1、施工组织系统
（组织机构图见附页1）
2、施工流程
现场施工准备→作业面验收放线→安装钢框轻型屋面板平板→安装：天窗立板、拼板缝、天沟找坡、板底面修补→竣工验收
3、安装顺序
（1）钢框轻型屋面板的吊装顺序：要求钢屋架在合格完成后才可吊装钢框轻型屋面板。由钢屋架合格完成的第一跨开始，由3轴←→12轴、A←→E轴进行吊装。
（2）天窗立板可与吊装平面钢框轻型屋面板平行施工，并衔接拼板缝施工工作。
第五章施工方法及主要技术措施。
一施工方法:
（一）钢框轻型屋面板的吊装
1、测量放线：
钢框轻型屋面板安装前应核对钢屋架边沿尺寸和总间距，按现场情况布置钢框轻型屋面板的安装合理间距，并弹好控制线。
2、安装方法：

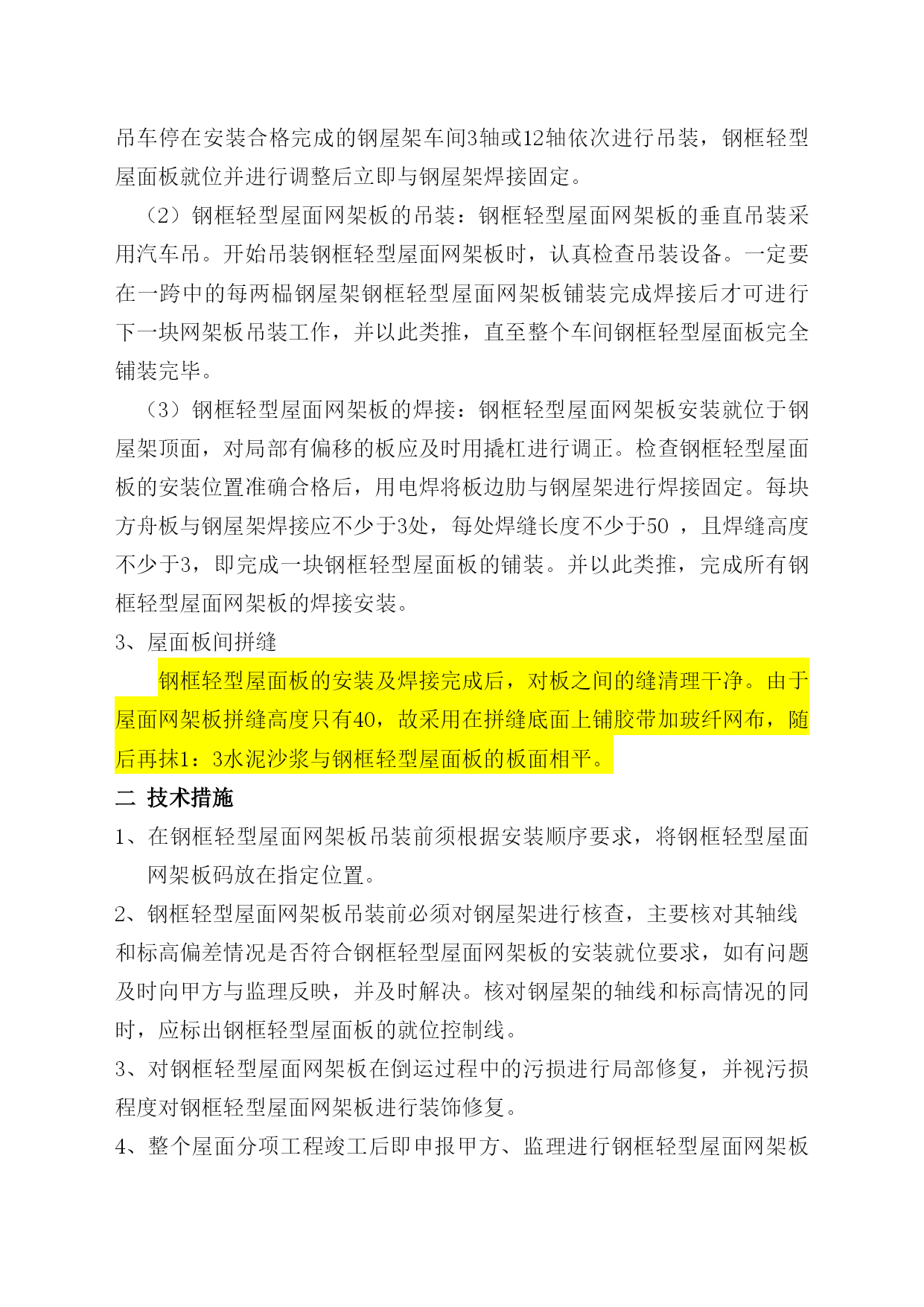

（1）吊装钢框轻型屋面板时采用边跨外吊装、里跨掏装的方法施工。吊车停在安装合格完成的钢屋架车间3轴或12轴依次进行吊装，钢框轻型屋面板就位并进行调整后立即与钢屋架焊接固定。
（2）钢框轻型屋面网架板的吊装：钢框轻型屋面网架板的垂直吊装采用汽车吊。开始吊装钢框轻型屋面网架板时，认真检查吊装设备。一定要在一跨中的每两榀钢屋架钢框轻型屋面网架板铺装完成焊接后才可进行下一块网架板吊装工作，并以此类推，直至整个车间钢框轻型屋面板完全铺装完毕。
（3）钢框轻型屋面网架板的焊接：钢框轻型屋面网架板安装就位于钢屋架顶面，对局部有偏移的板应及时用撬杠进行调正。检查钢框轻型屋面板的安装位置准确合格后，用电焊将板边肋与钢屋架进行焊接固定。每块方舟板与钢屋架焊接应不少于3处，每处焊缝长度不少于50，且焊缝高度不少于3，即完成一块钢框轻型屋面板的铺装。并以此类推，完成所有钢框轻型屋面网架板的焊接安装。
3、屋面板间拼缝
钢框轻型屋面板的安装及焊接完成后，对板之间的缝清理干净。由于屋面网架板拼缝高度只有40，故采用在拼缝底面上铺胶带加玻纤网布，随后再抹1：3水泥沙浆与钢框轻型屋面板的板面相平。
二技术措施
1、在钢框轻型屋面网架板吊装前须根据安装顺序要求，将钢框轻型屋面网架板码放在指定位置。
2、钢框轻型屋面网架板吊装前必须对钢屋架进行核查，主要核对其轴线
和标高偏差情况是否符合钢框轻型屋面网架板的安装就位要求，如有问题
及时向甲方与监理反映，并及时解决。核对钢屋架的轴线和标高情况的同
时，应标出钢框
