挤塑板施工方案.doc

施
工
方
案

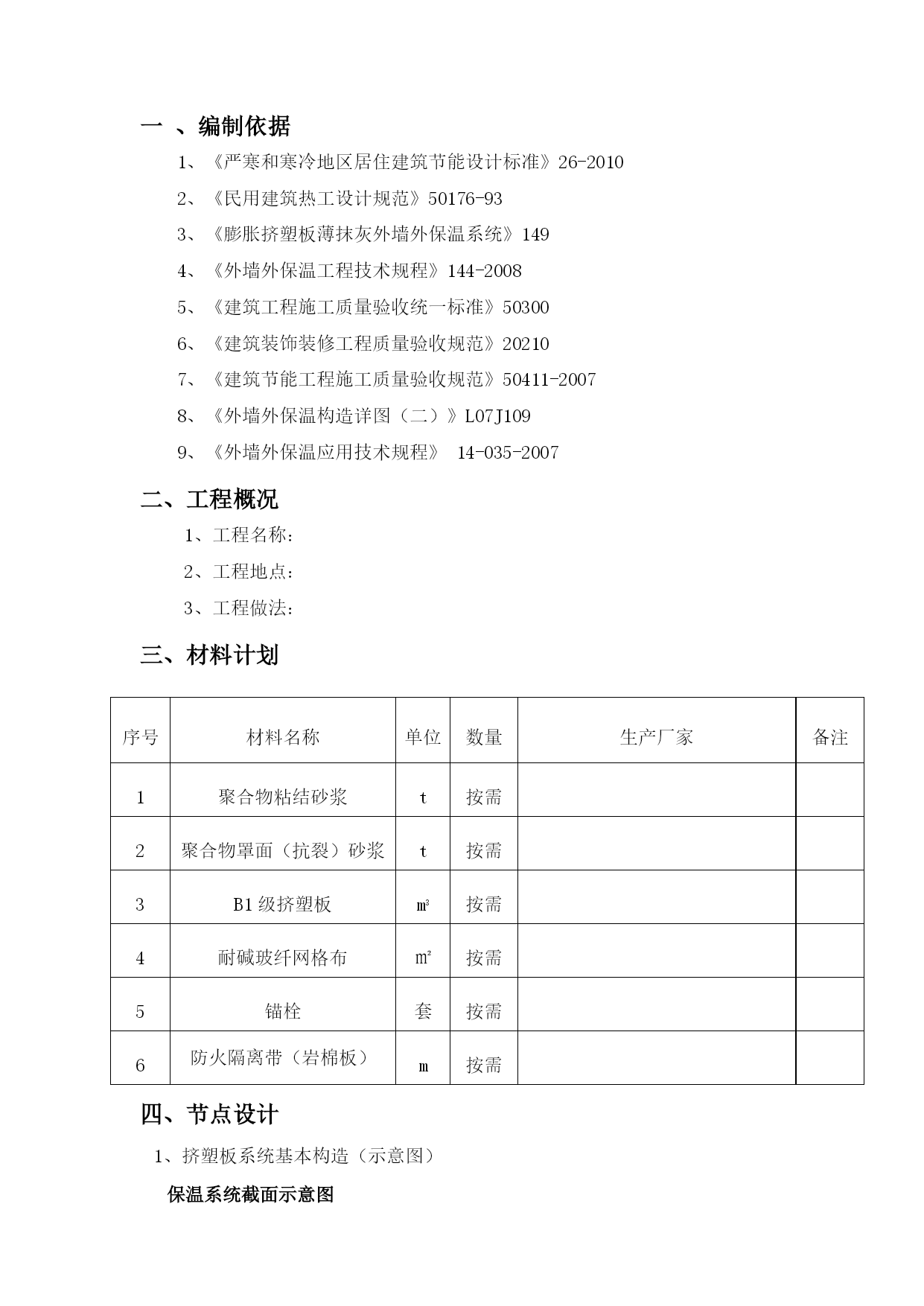

一、编制依据
1、《严寒和寒冷地区居住建筑节能设计标准》26-2010
2、《民用建筑热工设计规范》50176-93
3、《膨胀挤塑板薄抹灰外墙外保温系统》149
4、《外墙外保温工程技术规程》144-2008
5、《建筑工程施工质量验收统一标准》50300
6、《建筑装饰装修工程质量验收规范》20210
7、《建筑节能工程施工质量验收规范》50411-2007
8、《外墙外保温构造详图（二）》L07J109
9、《外墙外保温应用技术规程》14-035-2007
二、工程概况
1、工程名称：
2、工程地点：
3、工程做法：
序号材料名称单位数量生产厂家备注1聚合物粘结砂浆t按需2聚合物罩面（抗裂）砂浆t按需3B1级挤塑板m3按需4耐碱玻纤网格布㎡按需5锚栓套按需6防火隔离带（岩棉板）m按需三、材料计划
四、节点设计

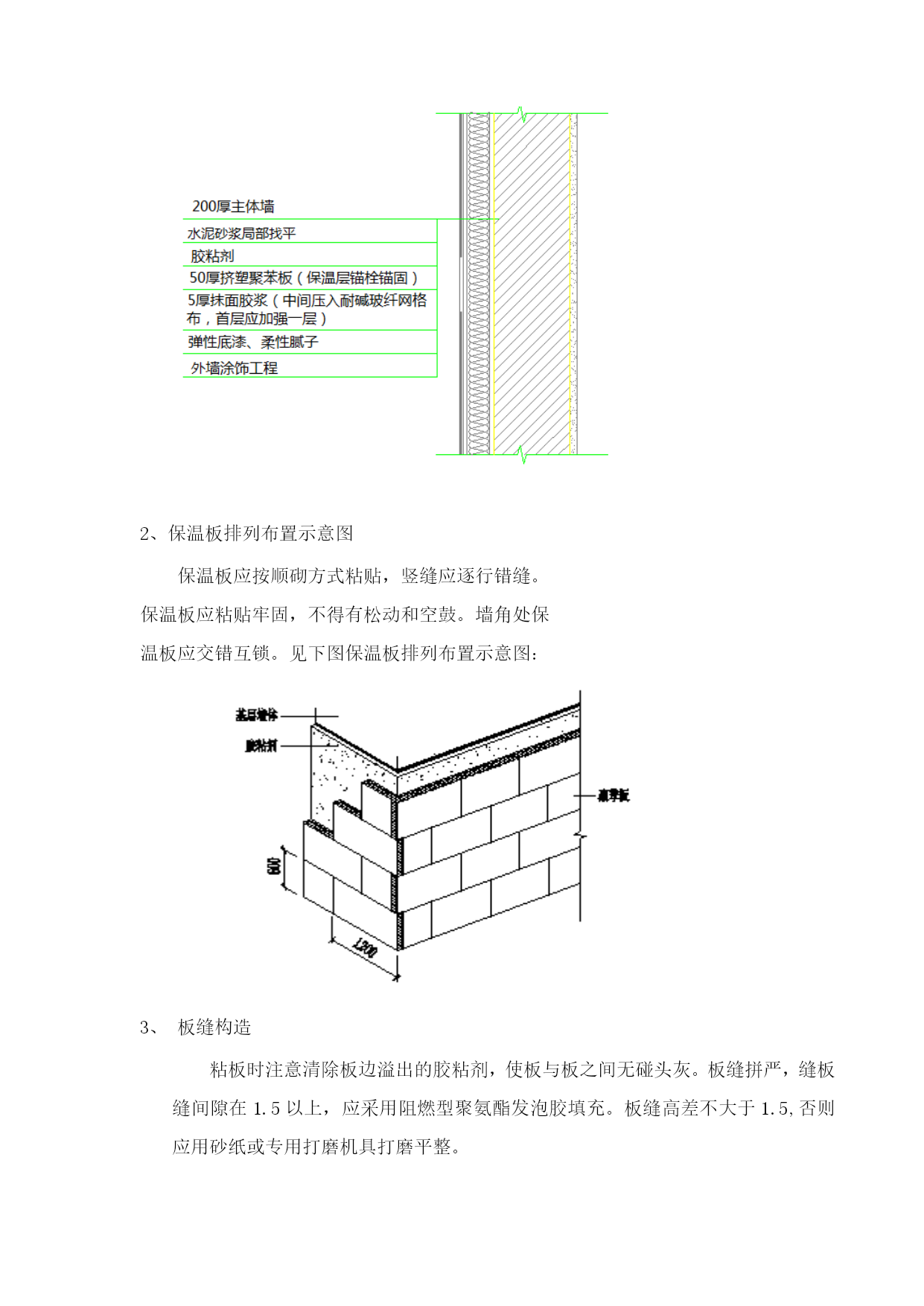

1、挤塑板系统基本构造（示意图）
保温系统截面示意图

2、保温板排列布置示意图
保温板应按顺砌方式粘贴，竖缝应逐行错缝。
保温板应粘贴牢固，不得有松动和空鼓。墙角处保
温板应交错互锁。见下图保温板排列布置示意图：

3、板缝构造
粘板时注意清除板边溢出的胶粘剂，使板与板之间无碰头灰。板缝拼严，缝板缝间隙在1.5以上，应采用阻燃型聚氨酯发泡胶填充。板缝高差不大于1.5,否则应用砂纸或专用打磨机具打磨平整。

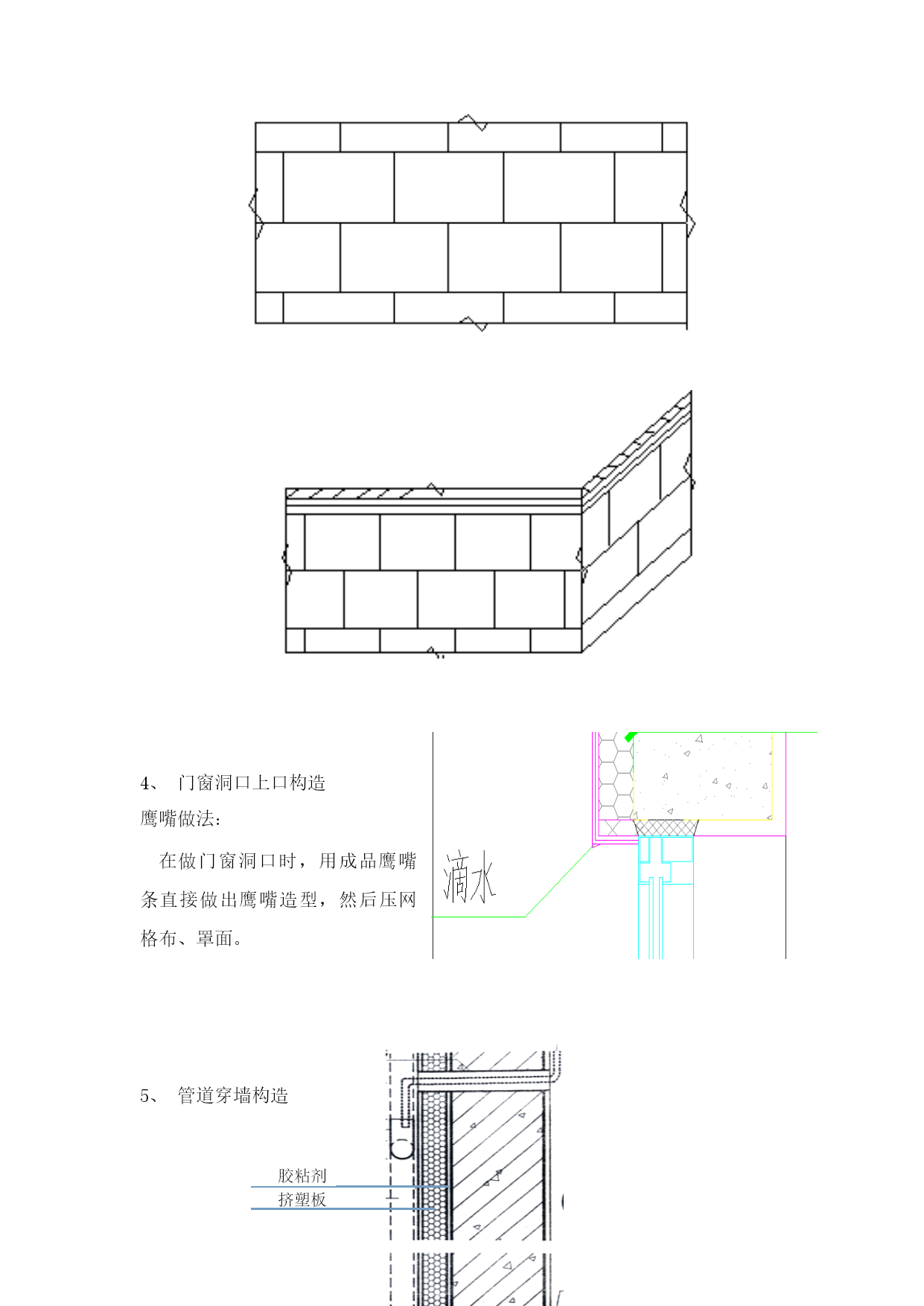

4、门窗洞口上口构造
鹰嘴做法：
在做门窗洞口时，用成品鹰嘴条直接做出鹰嘴造型，然后压网格布、罩面。

5、管道穿墙构造

胶粘剂
挤塑板
抹面胶浆中间
压入网格布

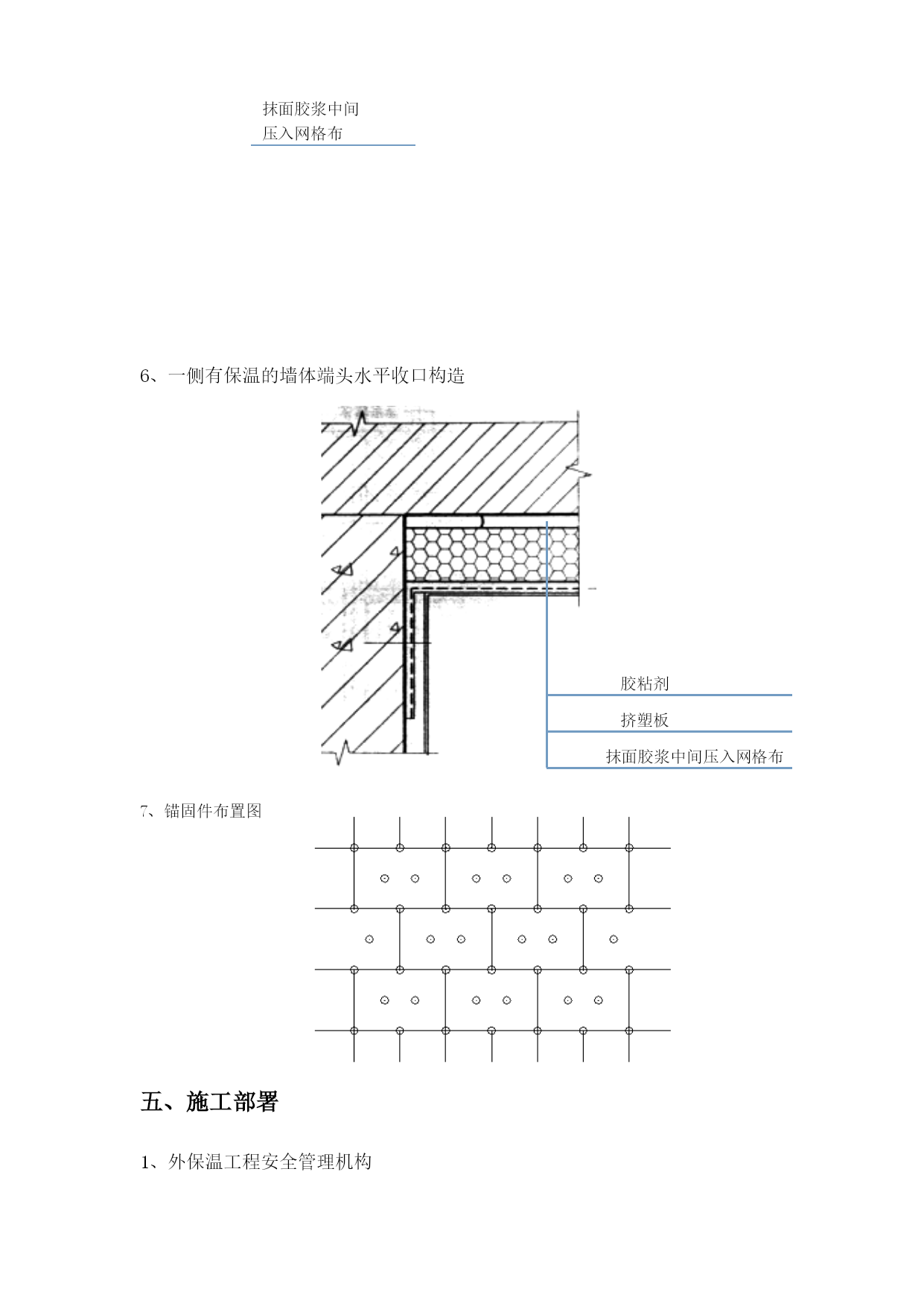

6、一侧有保温的墙体端头水平收口构造

胶粘剂
挤塑板
抹面胶浆中间压入网格布
7、锚固件布置图

五、施工部署
1、外保温工程安全管理机构
项目经理：

安全负责人：

2、外保温工程质量管理机构
项目经理：

技术负责人：

现场负责人：

各施工班组

3、外保温工程进度管理机构
项目经理：

各施工班组

4、施工进度

施工进度计划详见附件1。

5、劳动力计划
具体劳动组织如下：
劳动力计划
序号工种名称需求人数（人）备注1抹灰工2保温工3壮工4油工—5机械维修工—6电工—7管理人员6项目经理技术员质检员材料员工长安全管理员资料员
6、常用工具及设备配备情况
（1）、施工工具
不锈钢抹子、槽抹子、搓抹子、角抹子、专用锯齿抹子、大于20粒度粗砂纸的不锈钢打磨抹子、钢丝刷子、多用刀、灰浆托板、拉线、弹线墨盒、皮尺及2m靠尺等。
油灰刀，钢丝刷，腻子刮刀或刮板，腻子托板，砂纸，辊筒刷，排笔，油漆刷，手提式电动搅拌机，塑料桶；匀料板，钢卷尺，粉线包，薄膜胶带，美纹纸等。
（2）、设备配备表
序号设备名称规格单位数量备注1小推车0.14m3辆根据现场而定2电锤—把根据现场而定3手提式搅拌器—台根据现场而定4砂浆搅拌机250L～300L台根据现场而定5吊篮—台根据现场而定六、外墙外保温施工要求及方法
（一）、施工条件
1、基层墙体
进行外墙外保温施工的墙体基层墙面的尺寸偏差应符合表5.02的规定。

2、外门窗安装
外门窗安装完毕后，方可进行外墙外保温施工，门窗边框与墙体连接应预留出保温层的厚度，缝隙应由相关单位按要求施打发泡剂，同时做好门窗表面保护。
3、预埋件和预留空洞
外墙面上的雨水管卡、预埋件、支架和设备穿墙管道等交叉施工。
4、安全防护设施
外墙外保温施工前，需要检查施工现场的安全防护设施是否到位，例如吊篮、施工脚手架等符合安全规程。
5、环境条件
5.1.施工现场环境温度和墙体表面温度在外保温施工及施工后24h内不得低于5℃,风力不大于5级，饰面施工最低温度不宜低于5℃，最高不宜超过40℃。
5.2.夏季施工应避免阳光直射，必要时在脚手架上搭设遮阳设施，遮挡墙面。
5.3.避免雨天施工，如施工中突遇降雨，应采取遮盖措施，防止雨水冲刷墙面。
6、其它条件
6.1.按照总包单位平面布置图或指定地点堆放和运输条件符合要求。
6.2.施工用水用电条件具备，且方便使用。
（二）、挤塑板外保温（真石漆饰面）施工方法
1、施工要点
(1)挤塑板外保温施工采用北京德科振邦科技发展有限公司挤塑聚苯板保温体系。
(2)本工程为挤塑板外保温施工，保温材料的燃烧性能为B1级，挤塑板尺寸900*600*50，采用点框法。

2、操作工艺

机具准备
基层墙体处理

弹基准线

砂浆找平
配制胶粘剂
基层墙体湿润

聚苯板上抹胶粘剂

刷界面剂（板）

翻包部位贴粘玻纤网

粘贴聚苯板

安装锚栓

聚苯板打磨找平

做装饰线条

保温板缝清理嵌
