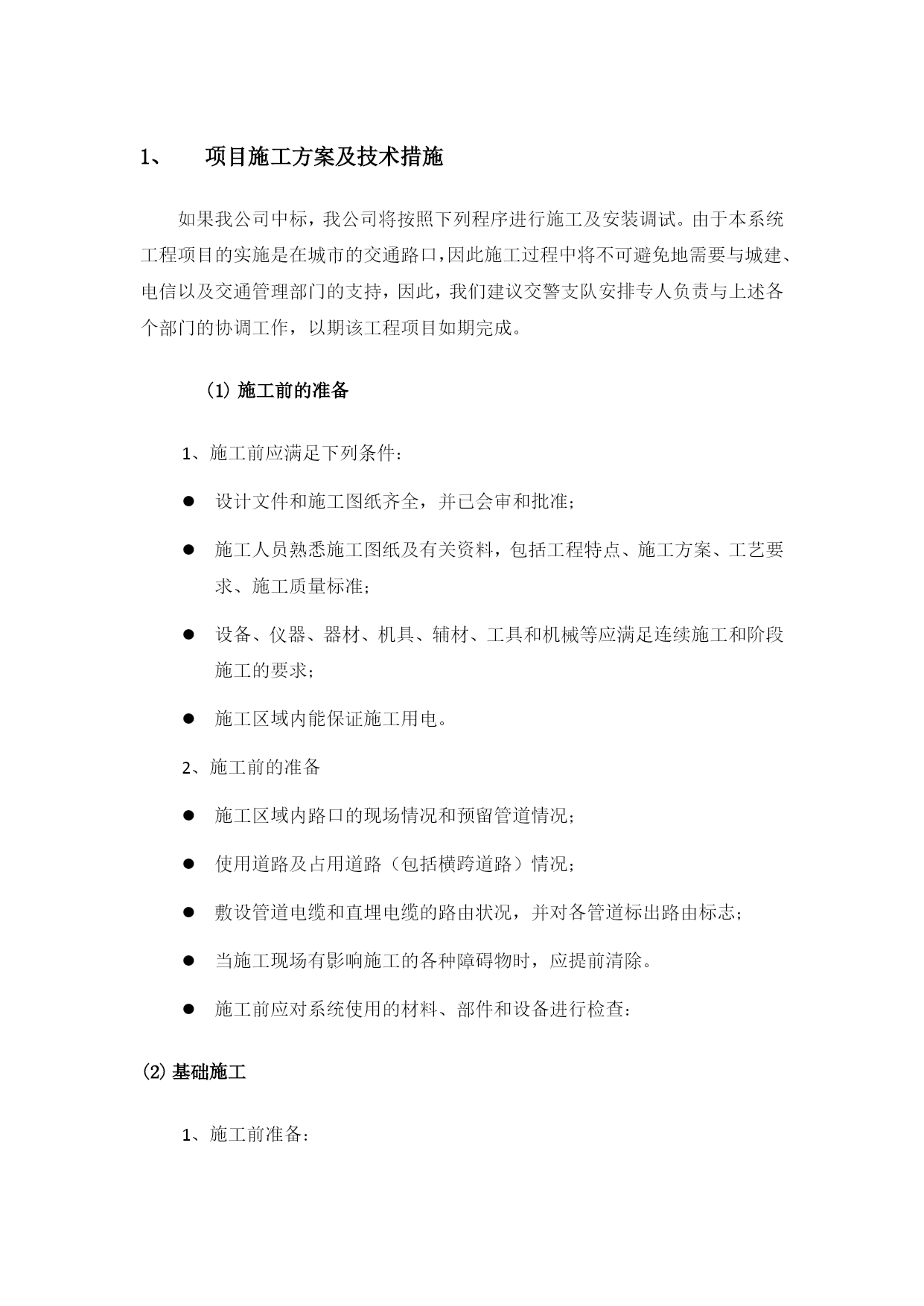

项目施工方案及技术措施
如果我公司中标，我公司将按照下列程序进行施工及安装调试。由于本系统工程项目的实施是在城市的交通路口，因此施工过程中将不可避免地需要与城建、电信以及交通管理部门的支持，因此，我们建议交警支队安排专人负责与上述各个部门的协调工作，以期该工程项目如期完成。
施工前的准备
1、施工前应满足下列条件：
设计文件和施工图纸齐全，并已会审和批准；
施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准；
设备、仪器、器材、机具、辅材、工具和机械等应满足连续施工和阶段施工的要求；
施工区域内能保证施工用电。
2、施工前的准备
施工区域内路口的现场情况和预留管道情况；
使用道路及占用道路（包括横跨道路）情况；
敷设管道电缆和直埋电缆的路由状况，并对各管道标出路由标志；
当施工现场有影响施工的各种障碍物时，应提前清除。
施工前应对系统使用的材料、部件和设备进行检查：
基础施工
1、施工前准备：

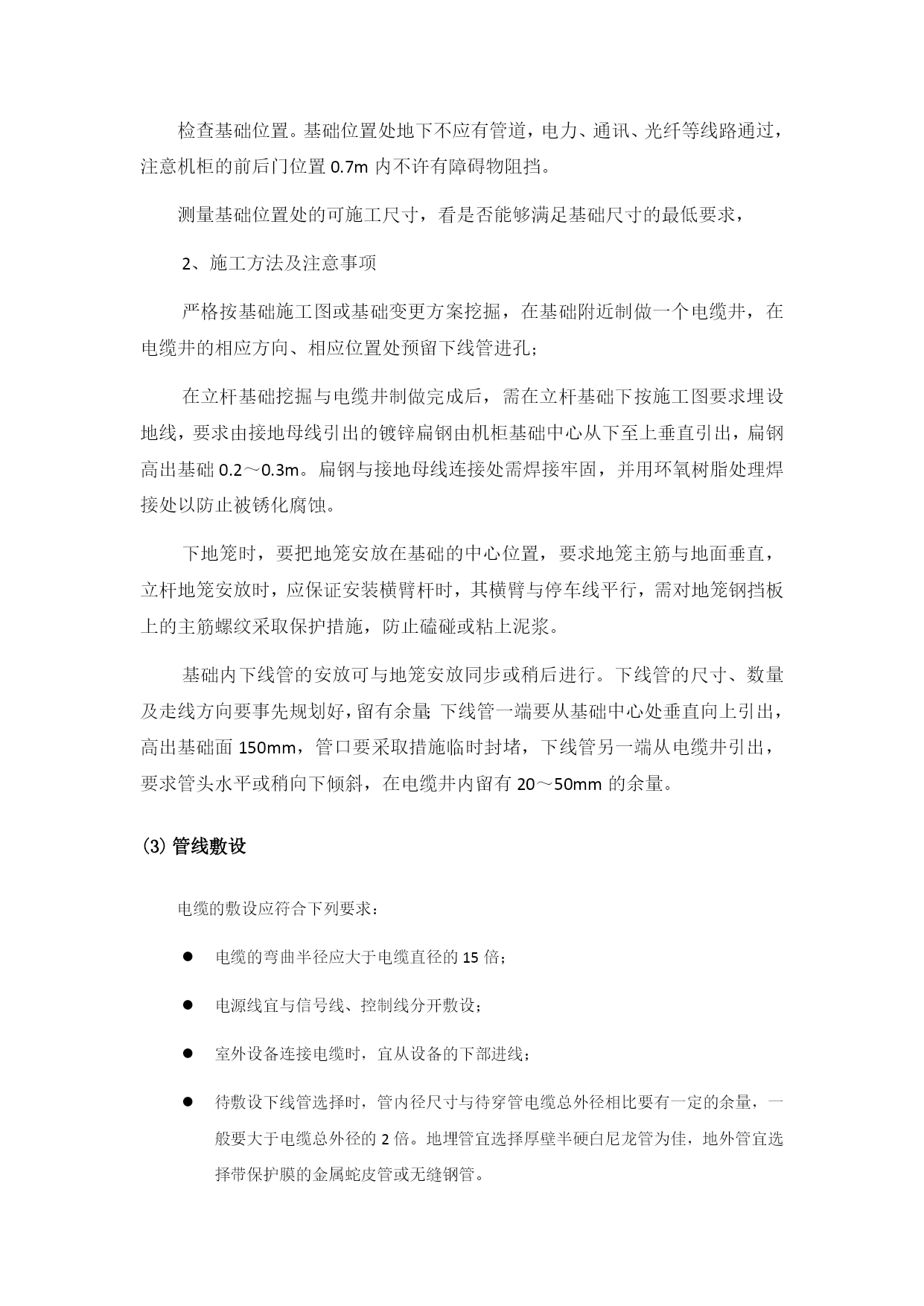

检查基础位置。基础位置处地下不应有管道，电力、通讯、光纤等线路通过，注意机柜的前后门位置0.7m内不许有障碍物阻挡。
测量基础位置处的可施工尺寸，看是否能够满足基础尺寸的最低要求，
2、施工方法及注意事项
严格按基础施工图或基础变更方案挖掘，在基础附近制做一个电缆井，在电缆井的相应方向、相应位置处预留下线管进孔；
在立杆基础挖掘与电缆井制做完成后，需在立杆基础下按施工图要求埋设地线，要求由接地母线引出的镀锌扁钢由机柜基础中心从下至上垂直引出，扁钢高出基础0.2～0.3m。扁钢与接地母线连接处需焊接牢固，并用环氧树脂处理焊接处以防止被锈化腐蚀。
下地笼时，要把地笼安放在基础的中心位置，要求地笼主筋与地面垂直，立杆地笼安放时，应保证安装横臂杆时，其横臂与停车线平行，需对地笼钢挡板上的主筋螺纹采取保护措施，防止磕碰或粘上泥浆。
基础内下线管的安放可与地笼安放同步或稍后进行。下线管的尺寸、数量及走线方向要事先规划好，留有余量；下线管一端要从基础中心处垂直向上引出，高出基础面150mm，管口要采取措施临时封堵，下线管另一端从电缆井引出，要求管头水平或稍向下倾斜，在电缆井内留有20～50mm的余量。
管线敷设
电缆的敷设应符合下列要求：
电缆的弯曲半径应大于电缆直径的15倍；
电源线宜与信号线、控制线分开敷设；
室外设备连接电缆时，宜从设备的下部进线；
待敷设下线管选择时，管内径尺寸与待穿管电缆总外径相比要有一定的余量，一般要大于电缆总外径的2倍。地埋管宜选择厚壁半硬白尼龙管为佳，地外管宜选择带保护膜的金属蛇皮管或无缝钢管。

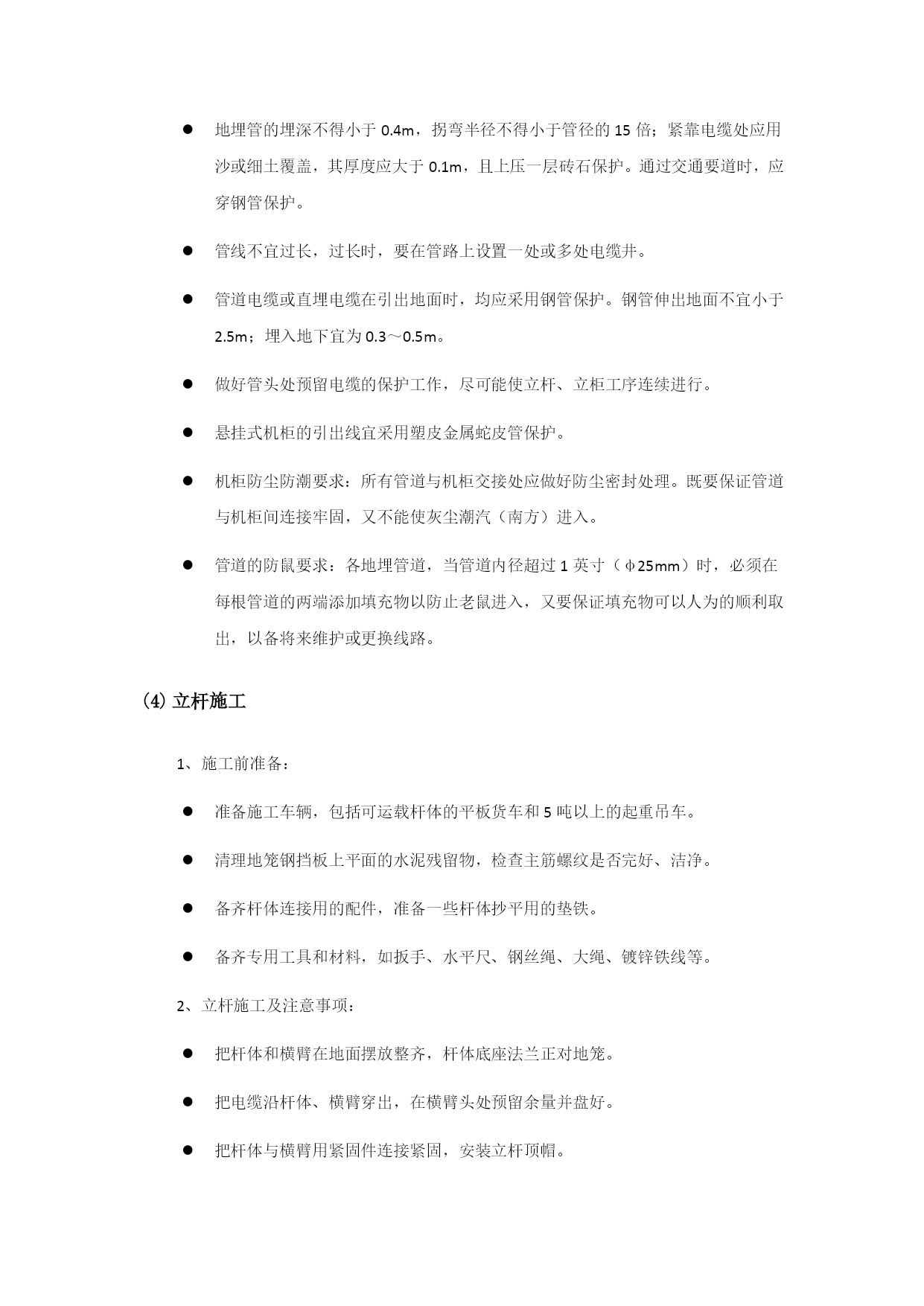

地埋管的埋深不得小于0.4m，拐弯半径不得小于管径的15倍；紧靠电缆处应用沙或细土覆盖，其厚度应大于0.1m，且上压一层砖石保护。通过交通要道时，应穿钢管保护。
管线不宜过长，过长时，要在管路上设置一处或多处电缆井。
管道电缆或直埋电缆在引出地面时，均应采用钢管保护。钢管伸出地面不宜小于2.5m；埋入地下宜为0.3～0.5m。
做好管头处预留电缆的保护工作，尽可能使立杆、立柜工序连续进行。
悬挂式机柜的引出线宜采用塑皮金属蛇皮管保护。
机柜防尘防潮要求：所有管道与机柜交接处应做好防尘密封处理。既要保证管道与机柜间连接牢固，又不能使灰尘潮汽（南方）进入。
管道的防鼠要求：各地埋管道，当管道内径超过1英寸（φ25mm）时，必须在每根管道的两端添加填充物以防止老鼠进入，又要保证填充物可以人为的顺利取出，以备将来维护或更换线路。
立杆施工
1、施工前准备：
准备施工车辆，包括可运载杆体的平板货车和5吨以上的起重吊车。
清理地笼钢挡板上平面的水泥残留物，检查主筋螺纹是否完好、洁净。
备齐杆体连接用的配件，准备一些杆体抄平用的垫铁。
备齐专用工具和材料，如扳手、水平尺、钢丝绳、大绳、镀锌铁线等。
2、立杆施工及注意事项：
把杆体和横臂在地面摆放整齐，杆体底座法兰正对地笼。
把电缆沿杆体、横臂穿出，在横臂头处预留余量并盘好。
把杆体与横臂用紧固件连接紧固，安装立杆顶帽。

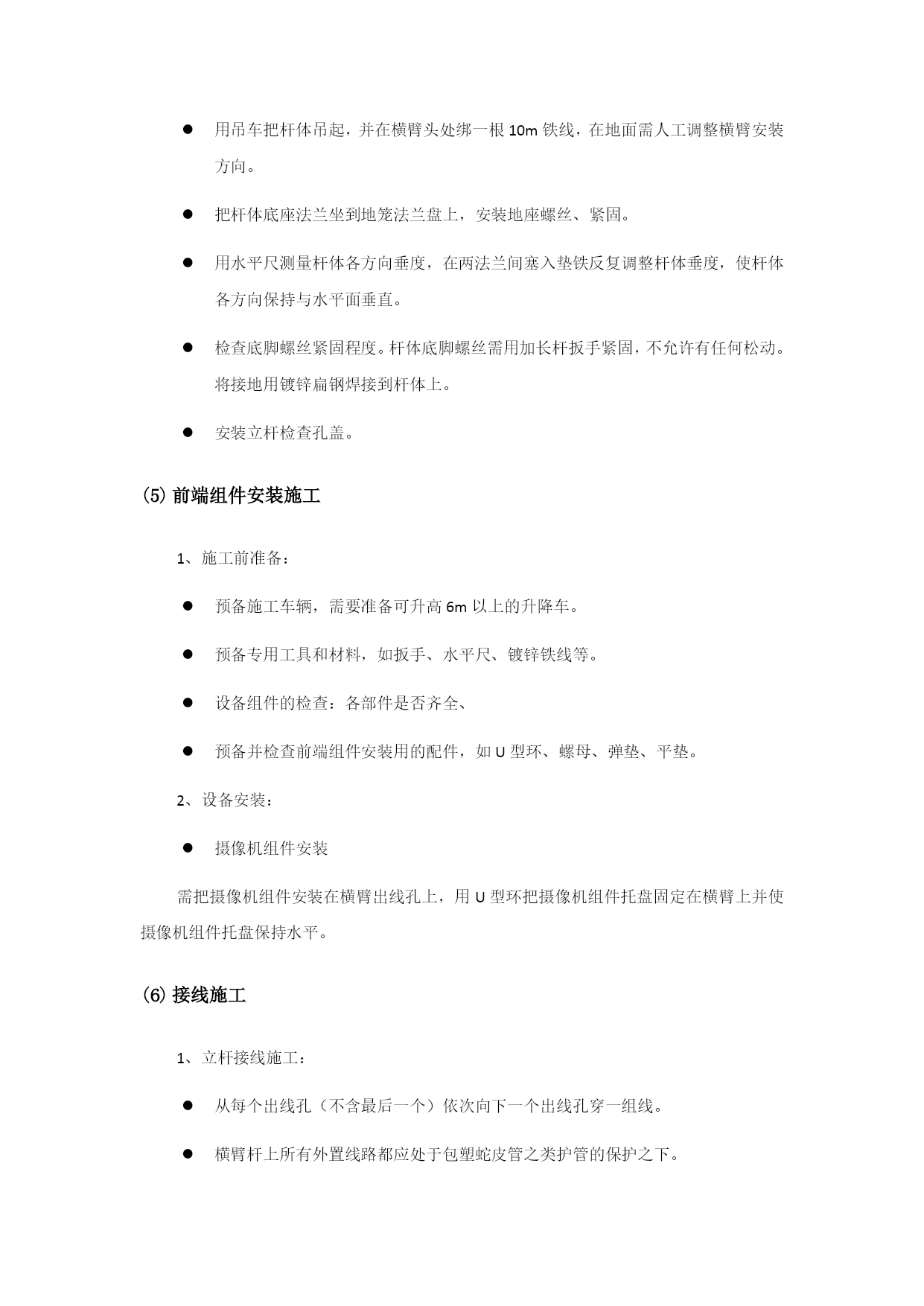

用吊车把杆体吊起，并在横臂头处绑一根10m铁线，在地面需人工调整横臂安装方向。
把杆体底座法兰坐到地笼法兰盘上，安装地座螺丝、紧固。
用水平尺测量杆体各方向垂度，在两法兰间塞入垫铁反复调整杆体垂度，使杆体各方向保持与水平面垂直。
检查底脚螺丝紧固程度。杆体底脚螺丝需用加长杆扳手紧固，不允许有任何松动。将接地用镀锌扁钢焊接到杆体上。
安装立杆检查孔盖。
前端组件安装施工
1、施工前准备：
预备施工车辆，需要准备可升高6m以上的升降车。
预备专用工具和材料，如扳手、水平尺、镀锌铁线等。
设备组件的检查：各部件是否齐全、
预备并检查前端组件安装用的配件，如U型环、螺母、弹垫、平垫。
2、设备安装：
摄像机组件安装
需把摄像机组件安装在横臂出线孔上，用U
