第六章

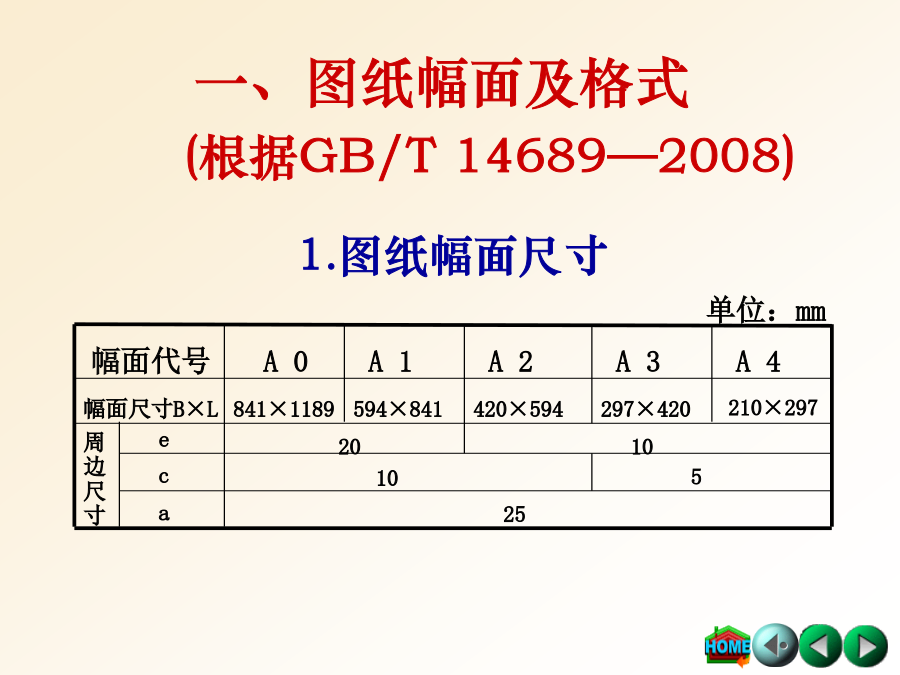

制图的基本知识与技能§6-1国家标准的部分内容简介一、图纸幅面及格式
(根据GB/T14689—2008)2.图框格式B1.画图时所采用的比例应符合表6-2中的规定,但尺寸应按机件的实际大小标注。
2.图形所用比例,应填写在标题栏的“比例”项内。同一张图内,若某个图形所用比例与标题栏内比例不符时,应在该图形上方注明。
3.为看图方便，画图时应尽量采用1:1的比例。特别注意：图中尺寸数值的大小要按机件实际尺寸标注，不随绘图的比例变化。1.基本要求2.汉字-长仿宋体3.数字和字母1.图线的尺寸不应是点虚线的画法4.图线型式及应用1.基本规则1.基本规则2.尺寸的组成3.尺寸注法的基本规定与标注示例②尺寸线不能用其它图线代替，也不得与其它图
线重合或画在其延长线上。尺寸界线一般应与尺寸线垂直，必要时才允许倾斜尺寸界线和尺寸线（3）尺寸线终端的两种形式C1.589Φ10线性尺寸的排列(5)直径和半径尺寸的注法球面尺寸还需在符号“Φ”或“R”前加注符号“S”。当圆弧过小没有足够的地方画箭头和写尺寸数字时，按下图标注；若圆心位置不用标明，半径尺寸线不用标全，如图中“SR105”当圆弧半径过大或在图纸范围内无法标注其圆心位置时，按下图所示的折线标注(6)角度的注法(7)小尺寸的标注①对称零件只画一半或大于一半时，尺寸线应略超过对称中心线或断裂处的边界线，此时应在尺寸线的一端画出箭头，并在中心线处画出对称符号。

②标注薄板零件的厚度时，可在尺寸数字前加注厚度符号。①均匀分布的相同要素如孔、槽等结构的定位尺寸可按上图标注
②当相同要素的定位和分布情况在图中已明确时，可省略“EQS”在同一图中出现几种尺寸数值相近而又重复的要素（如孔等)可采用标注字母或用涂色标记来区别。
尺寸注法-例子一、绘图工具一、绘图工具丁字尺三角板曲线板圆规及其附件(b)分规鸭嘴笔（直线笔）三、绘图用品刀片其他绘图用品四、其它绘图工具每人需准备的绘图工具一、等分已知线段二、等分圆周与作正多边形东华大学机械工程学院S⑴画外接圆三、斜度和锥度(2)斜度的标注(3)斜度的画法过已知点作斜度的画图步骤如下所示：(1)定义：正圆锥底圆直径与锥高之比。若为圆台，则为两底圆直径之差与台高之比。锥度符号的画法(3)锥度的画法四、圆弧连接RK1R2-R4、用圆弧与一圆弧外切与另一圆弧内切ROE§6-4平面图形的尺寸分析和作图步骤一、平面图形的尺寸分析具体要求标注定形尺寸1.已知线段—有定形尺寸和两个方向定位尺寸的线段
2.中间线段—有定形尺寸但定位尺寸不全，需要根据相邻的一个线段的连接关系将其作出的线段。
3.连接线段—只有定形尺寸而无定位尺寸的线段。需要用几何作图法将其作出的线段。已知线段：定形和尺寸和定位尺寸都完备的线段。第1步：定出图形的基准线，画已知线段
第2步：画出中间线段R52
第3步：画连接线段R30
第4步：擦去多余的作图线，依线型要求加深图线，完成全图对称图形无特殊要求时按对称形式标注定位尺寸标注直径尺寸便于测量参考尺寸平面图形尺寸标注示例4平面图形尺寸标注示例5平面图形尺寸标注示例6§6-5绘图的方法与步骤三、铅笔加深图线五、绘图举例1、画出长度方向和高度方向的基准线2、利用定性尺寸和定位尺寸画出已知线段。3、画中间线段4、画连接线段50五、徒手草图度的绘制方法(a)画水平线徒手画图的方法
