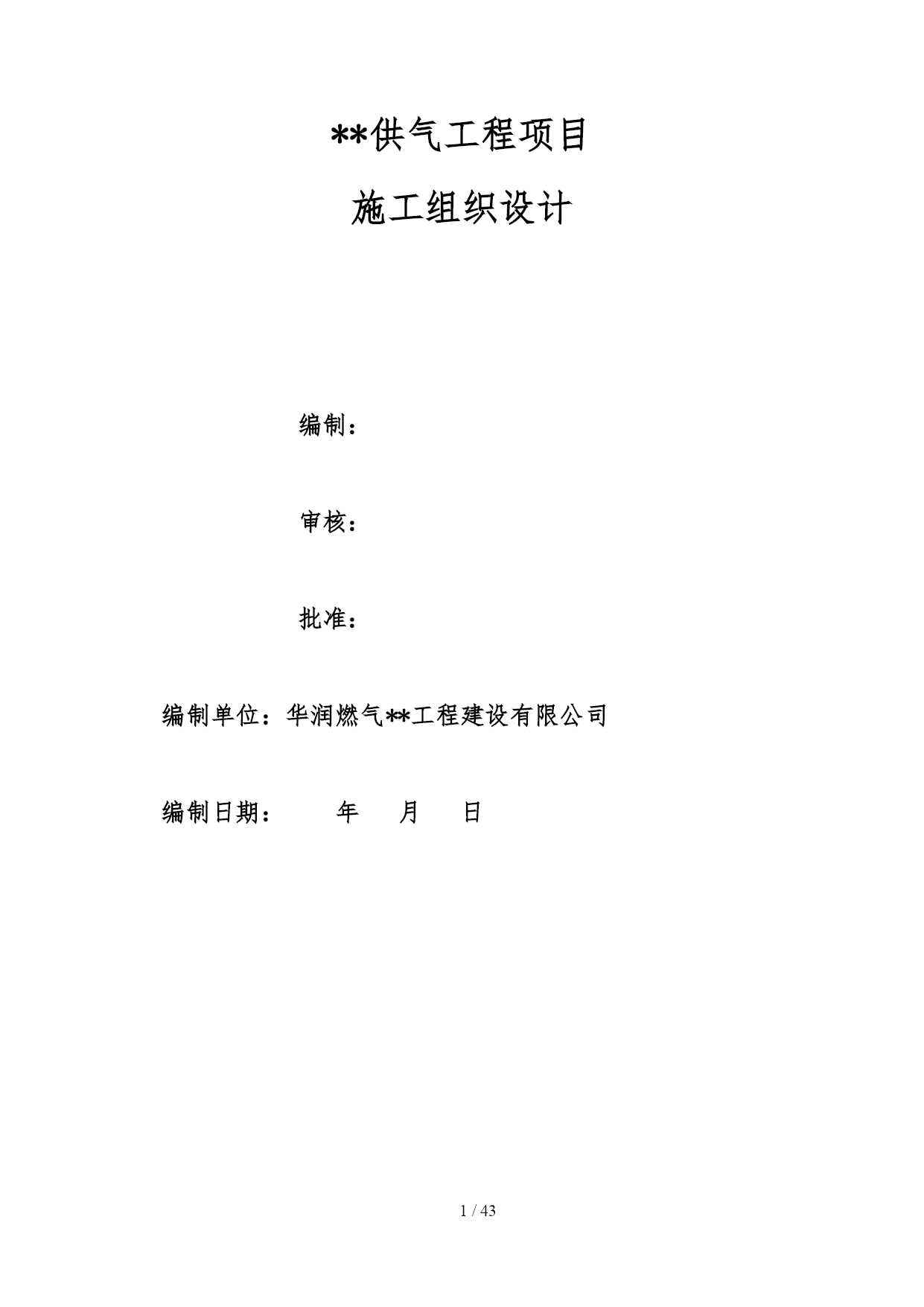

**供气工程项目
施工组织设计

编制：

审核：

批准：

编制单位：华润燃气**工程建设有限公司

编制日期：年月日

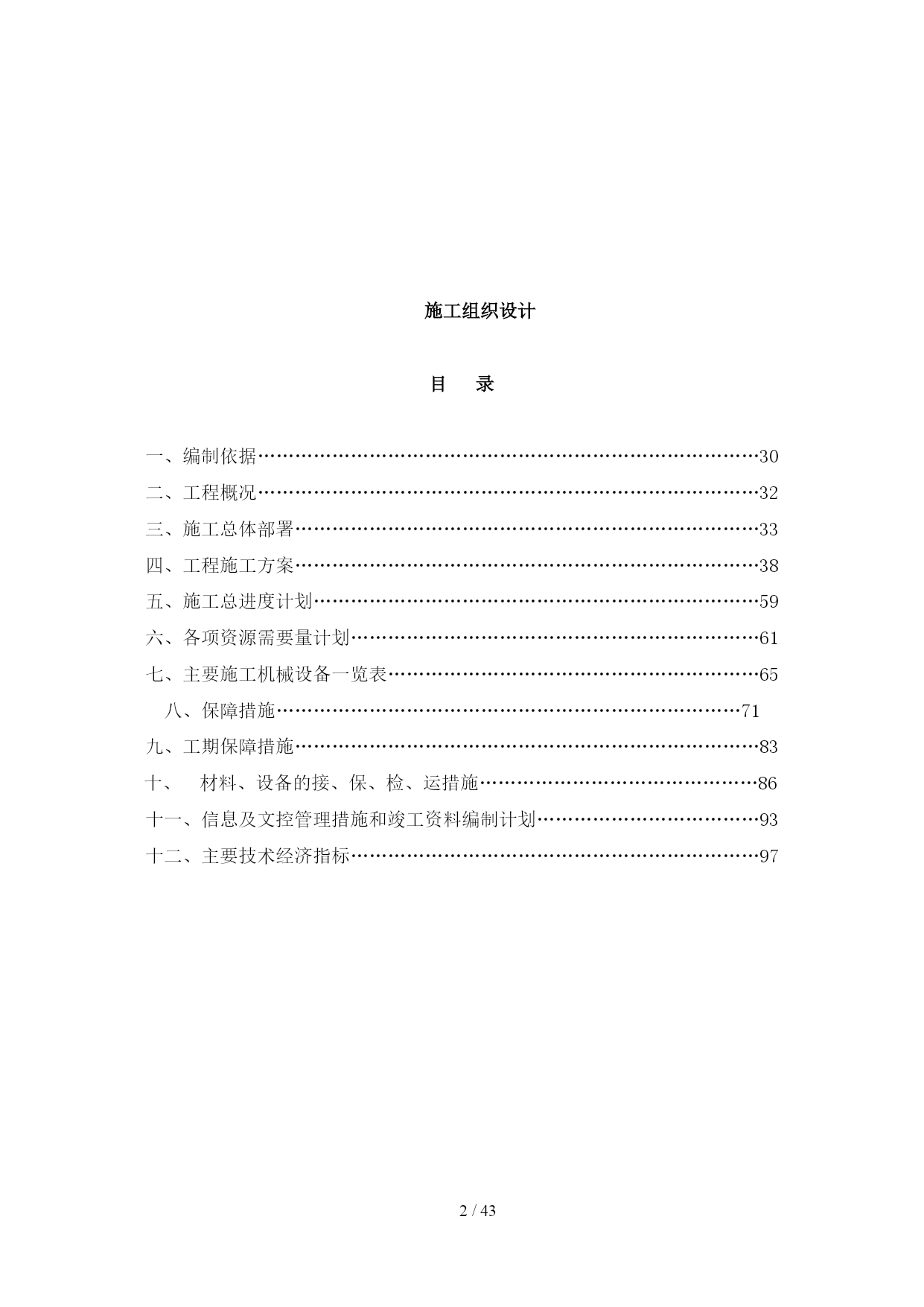

施工组织设计

目录

一、编制依据………………………………………………………………………30
二、工程概况………………………………………………………………………32
三、施工总体部署…………………………………………………………………33
四、工程施工方案…………………………………………………………………38
五、施工总进度计划………………………………………………………………59
六、各项资源需要量计划…………………………………………………………61
七、主要施工机械设备一览表……………………………………………………65
八、保障措施…………………………………………………………………71
九、工期保障措施…………………………………………………………………83
十、材料、设备的接、保、检、运措施………………………………………86
十一、信息及文控管理措施和竣工资料编制计划………………………………93
十二、主要技术经济指标…………………………………………………………97

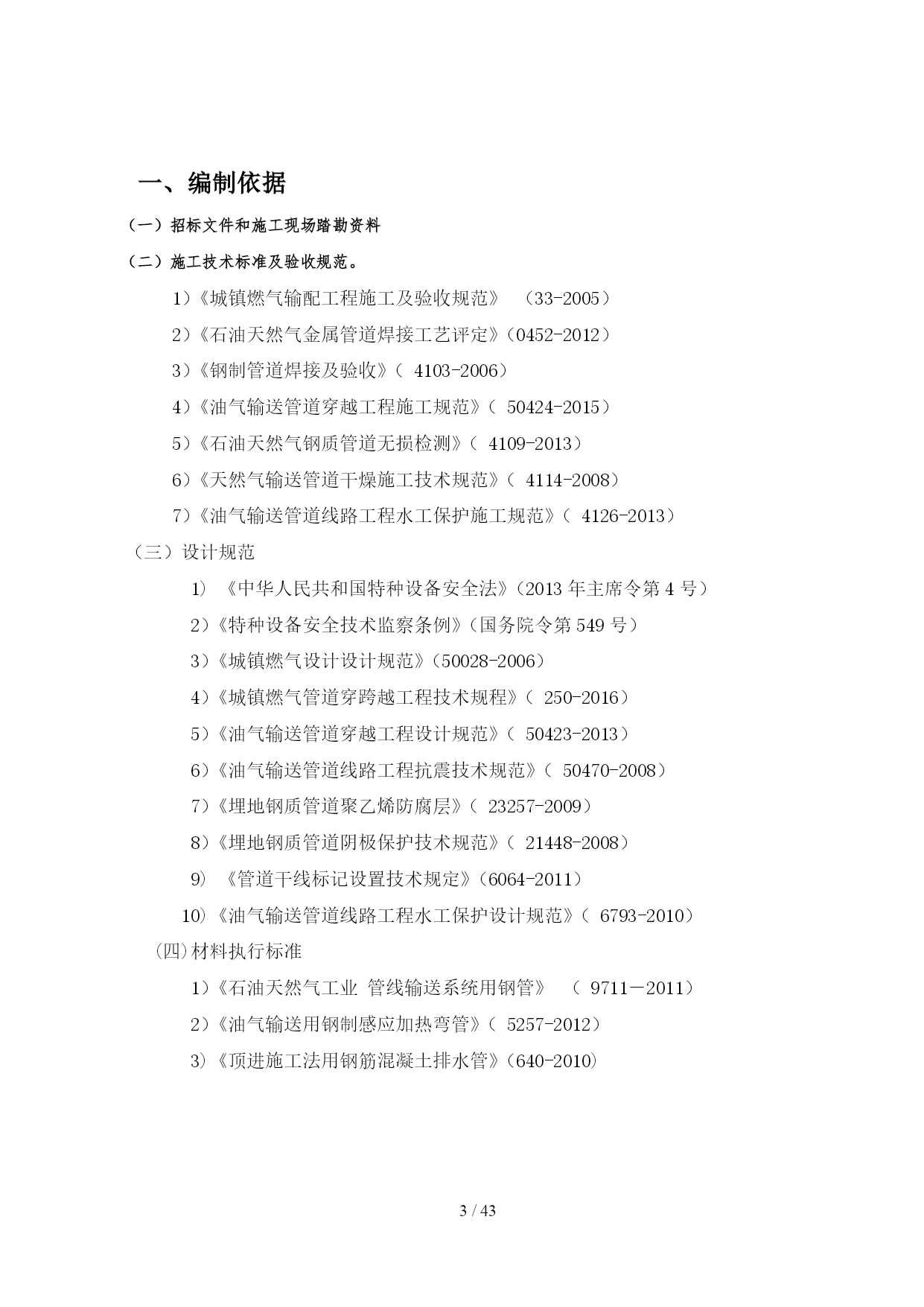

一、编制依据
（一）招标文件和施工现场踏勘资料
（二）施工技术标准及验收规范。
1）《城镇燃气输配工程施工及验收规范》（33-2005）
2）《石油天然气金属管道焊接工艺评定》（0452-2012）
3）《钢制管道焊接及验收》（4103-2006）
4）《油气输送管道穿越工程施工规范》（50424-2015）
5）《石油天然气钢质管道无损检测》（4109-2013）
6）《天然气输送管道干燥施工技术规范》（4114-2008）
7）《油气输送管道线路工程水工保护施工规范》（4126-2013）
（三）设计规范
1)《中华人民共和国特种设备安全法》（2013年主席令第4号）
2）《特种设备安全技术监察条例》（国务院令第549号）
3）《城镇燃气设计设计规范》（50028-2006）
4）《城镇燃气管道穿跨越工程技术规程》（250-2016）
5）《油气输送管道穿越工程设计规范》（50423-2013）
6）《油气输送管道线路工程抗震技术规范》（50470-2008）
7）《埋地钢质管道聚乙烯防腐层》（23257-2009）
8）《埋地钢质管道阴极保护技术规范》（21448-2008）
9)《管道干线标记设置技术规定》（6064-2011）
10)《油气输送管道线路工程水工保护设计规范》（6793-2010）
(四)材料执行标准
1）《石油天然气工业管线输送系统用钢管》（9711－2011）
2）《油气输送用钢制感应加热弯管》（5257-2012）
3)《顶进施工法用钢筋混凝土排水管》（640-2010)

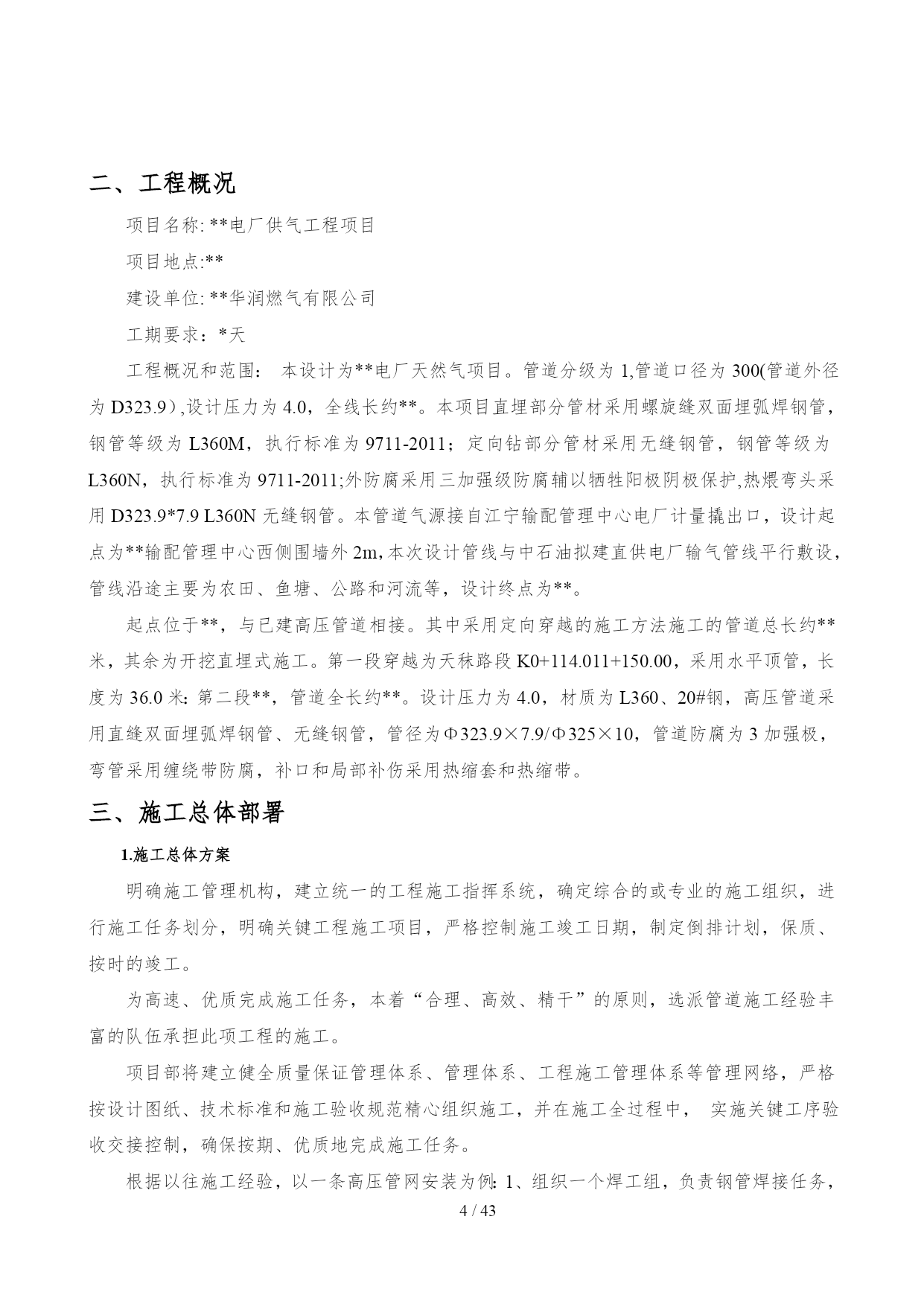

二、工程概况
项目名称:**电厂供气工程项目
项目地点:**
建设单位:**华润燃气有限公司
工期要求：*天
工程概况和范围：本设计为**电厂天然气项目。管道分级为1,管道口径为300(管道外径为D323.9）,设计压力为4.0，全线长约**。本项目直埋部分管材采用螺旋缝双面埋弧焊钢管，钢管等级为L360M，执行标准为9711-2011；定向钻部分管材采用无缝钢管，钢管等级为L360N，执行标准为9711-2011;外防腐采用三加强级防腐辅以牺牲阳极阴极保护,热煨弯头采用D323.9*7.9L360N无缝钢管。本管道气源接自江宁输配管理中心电厂计量撬出口，设计起点为**输配管理中心西侧围墙外2m，本次设计管线与中石油拟建直供电厂输气管线平行敷设，管线沿途主要为农田、鱼塘、公路和河流等，设计终点为**。
起点位于**，与已建高压管道相接。其中采用定向穿越的施工方法施工的管道总长约**米，其余为开挖直埋式施工。第一段穿越为天秣路段K0+114.011+150.00，采用水平顶管，长度为36.0米：第二段**，管道全长约**。设计压力为4.0，材质为L360、20#钢，高压管道采用直缝双面埋弧焊钢管、无缝钢管，管径为Φ323.9×7.9/Φ325×10，管道防腐为3加强极，弯管采用缠绕带防腐，补口和局部补伤采用热缩套和热缩带。
三、施工总体部署
1.施工总体方案
明确施工管理机构，建立统一的工程施工指挥系统，确定综合的或专业的施工组织，进行施工任务划分，明确关键工程施工项目，严格控制施工竣工日期，制定倒排计划，保质、按时的竣工。
为高速、优质完成施工任务，本着“合理、高效、精干”的原则，选派管道施工经验丰富的队伍承担此项工程的施工。
项目部将建立健全质量保证管理体系、管理体系、工程施工管理体系等管理网络，严格按设计图纸、技术标准和施工验收规范精心组织施工，并在施工全过程中，实施关
