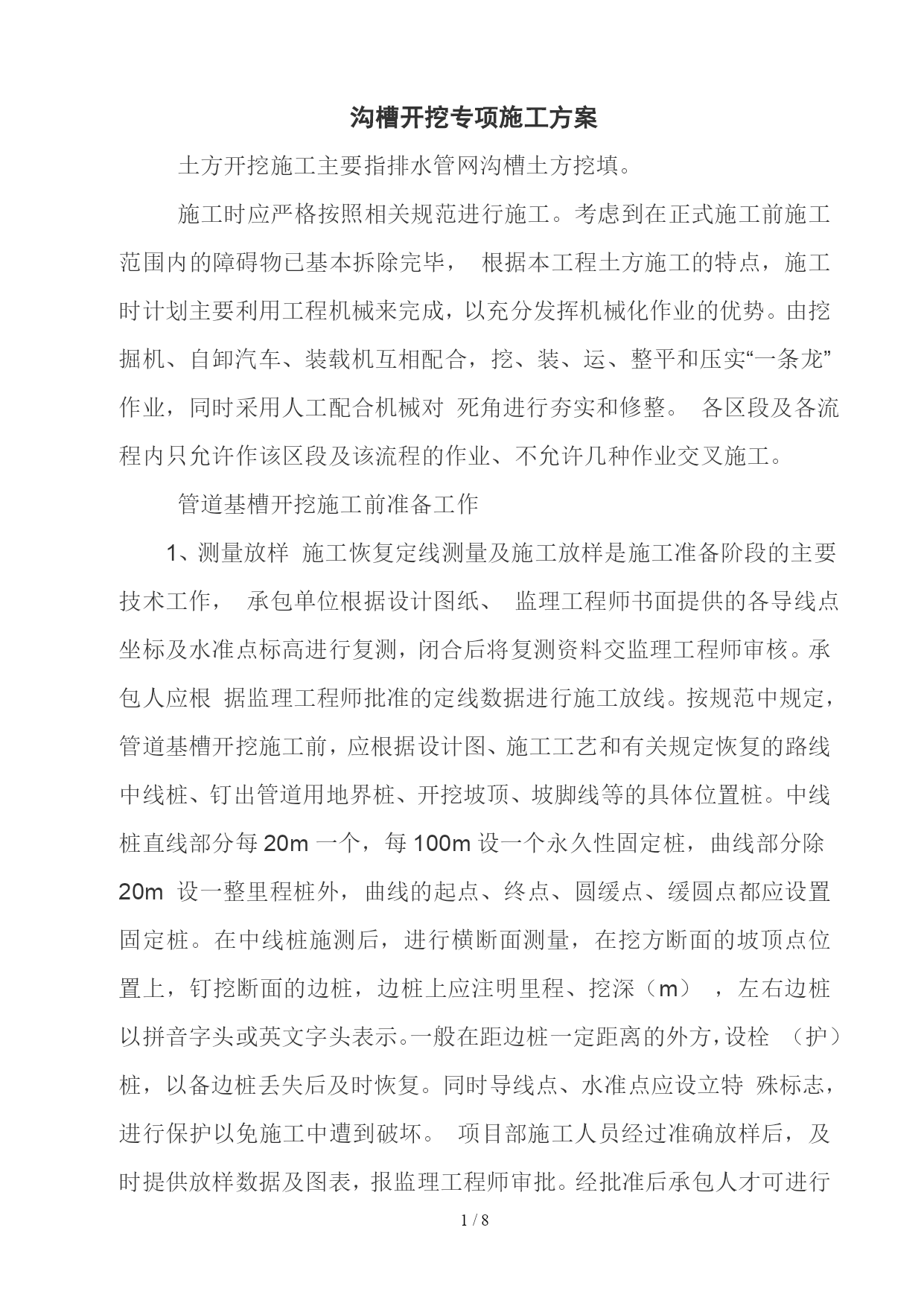

沟槽开挖专项施工方案
土方开挖施工主要指排水管网沟槽土方挖填。
施工时应严格按照相关规范进行施工。考虑到在正式施工前施工范围内的障碍物已基本拆除完毕，根据本工程土方施工的特点，施工时计划主要利用工程机械来完成，以充分发挥机械化作业的优势。由挖掘机、自卸汽车、装载机互相配合，挖、装、运、整平和压实“一条龙”作业，同时采用人工配合机械对死角进行夯实和修整。各区段及各流程内只允许作该区段及该流程的作业、不允许几种作业交叉施工。
管道基槽开挖施工前准备工作
1、测量放样施工恢复定线测量及施工放样是施工准备阶段的主要技术工作，承包单位根据设计图纸、监理工程师书面提供的各导线点坐标及水准点标高进行复测，闭合后将复测资料交监理工程师审核。承包人应根据监理工程师批准的定线数据进行施工放线。按规范中规定，管道基槽开挖施工前，应根据设计图、施工工艺和有关规定恢复的路线中线桩、钉出管道用地界桩、开挖坡顶、坡脚线等的具体位置桩。中线桩直线部分每20m一个，每100m设一个永久性固定桩，曲线部分除20m设一整里程桩外，曲线的起点、终点、圆缓点、缓圆点都应设置固定桩。在中线桩施测后，进行横断面测量，在挖方断面的坡顶点位置上，钉挖断面的边桩，边桩上应注明里程、挖深（m），左右边桩以拼音字头或英文字头表示。一般在距边桩一定距离的外方，设栓（护）桩，以备边桩丢失后及时恢复。同时导线点、水准点应设立特殊标志，进行保护以免施工中遭到破坏。项目部施工人员经过准确放样后，及时提供放样数据及图表，报监理工程师审批。经批准后承包人才可进行清表开挖。测量精度应满足市政工程验收标准或合同规定标准。
2、施工前的复查和试验管道施工前，由施工人员对施工工程范围的地质水文情况进行详细调查，通过取样试验确定其性质和范围，并了解附近既有建筑物对特殊土的处理方法。对地下水位的情况尤应给予特别的重视。土工试验取样一般按设计文件提供的资料每一种土类取样不少于三组；也有按桩号取样进行土工常规或试验的。
3、其他准备工作
(a)调查施工范围内的地质、水文、障碍物、文物古迹的详细情况。
(b)调查沿线电缆、光缆及管线位置、埋深，按设计要求进行改移或埋设明显标志。
（c）场地清理：施工前将路基用地范围内的树木，灌木、垃圾、有机物残渣及原地面以下10-30内的草皮和表土清除。对妨碍视线、影响行车的树木、灌木丛等进行砍伐或移植及清理。将树根全部挖除，清除的垃圾由装载机配备汽车运至指定堆放区。
（d）拆除工程：根据现场的实际情况、施工、交通需要，制定确实可行的拆除方案，经监理工程师批准后，按设计和规范要求进行拆除工作，拆除一些钢筋砼结构物、砖石砌体结构物等。
（e）规化作业程序、机械作业路线，做机械设备调配方案。土方开挖土方开挖根据管道基础埋置深度和纵向长度，
开挖方式为纵挖法。即挖掘机根据放线数据，按照测量人员的要求由下游方向上游方向倒着挖，开挖放坡度、及基槽开挖宽度：
1、对于天然湿度接近最佳含水量、构造均匀、不致发生坍塌滑落、移动，基坑深度在2m内的基坑可采用可采用垂直坑壁形式。

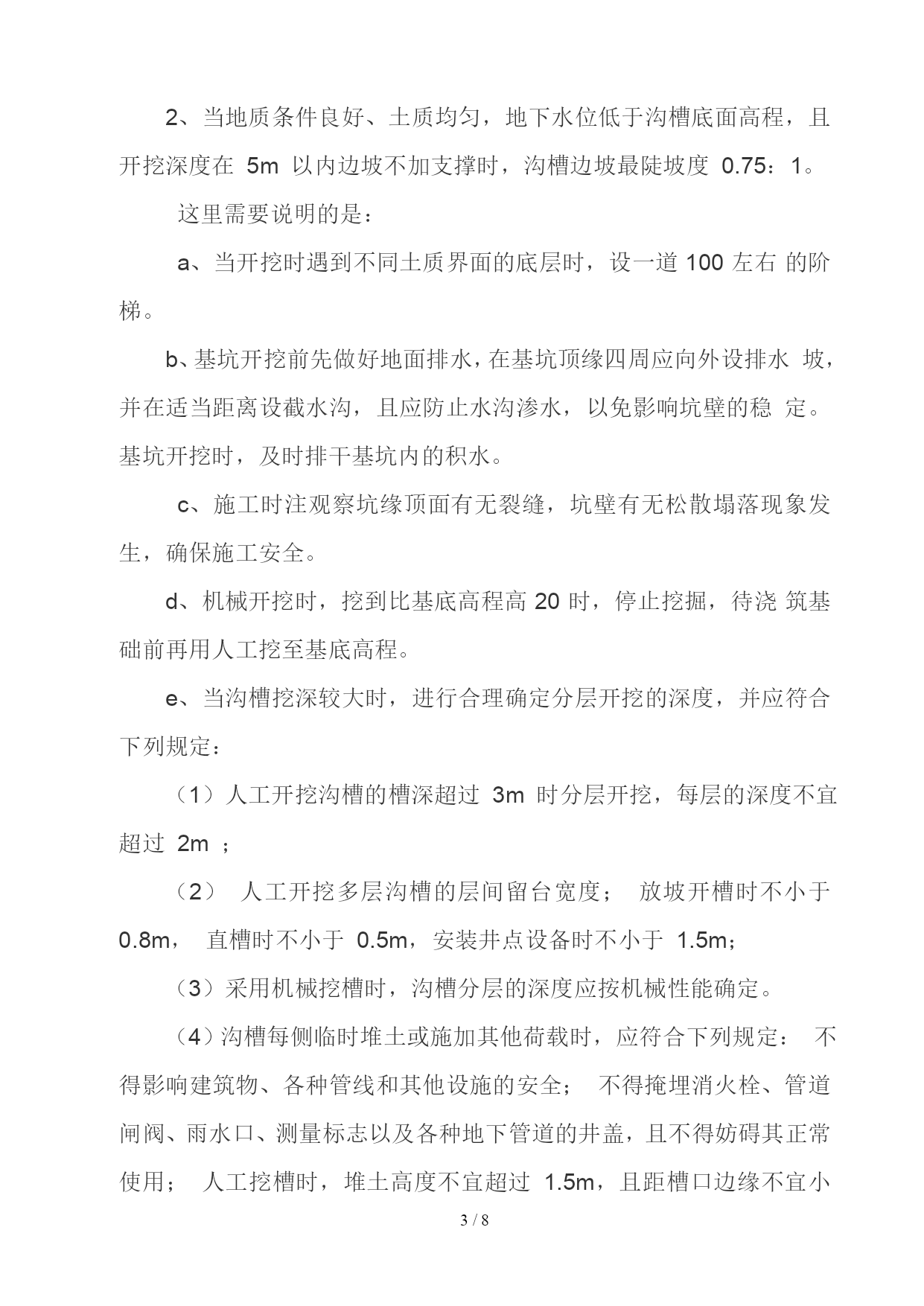

2、当地质条件良好、土质均匀，地下水位低于沟槽底面高程，且开挖深度在5m以内边坡不加支撑时，沟槽边坡最陡坡度0.75：1。
这里需要说明的是：
a、当开挖时遇到不同土质界面的底层时，设一道100左右的阶梯。
b、基坑开挖前先做好地面排水，在基坑顶缘四周应向外设排水坡，并在适当距离设截水沟，且应防止水沟渗水，以免影响坑壁的稳定。基坑开挖时，及时排干基坑内的积水。
c、施工时注观察坑缘顶面有无裂缝，坑壁有无松散塌落现象发生，确保施工安全。
d、机械开挖时，挖到比基底高程高20时，停止挖掘，待浇筑基础前再用人工挖至基底高程。
e、当沟槽挖深较大时，进行合理确定分层开挖的深度，并应符合下列规定：
（1）人工开挖沟槽的槽深超过3m时分层开挖，每层的深度不宜超过2m；
（2）人工开挖多层沟槽的层间留台宽度；放坡开槽时不小于0.8m，直槽时不小于0.5m，安装井点设备时不小于1.5m；
（3）采用机械挖槽时，沟槽分层的深度应按机械性能确定。
（4）沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：不得影响建筑物、各种管线和其他设施的安全；不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用；人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。

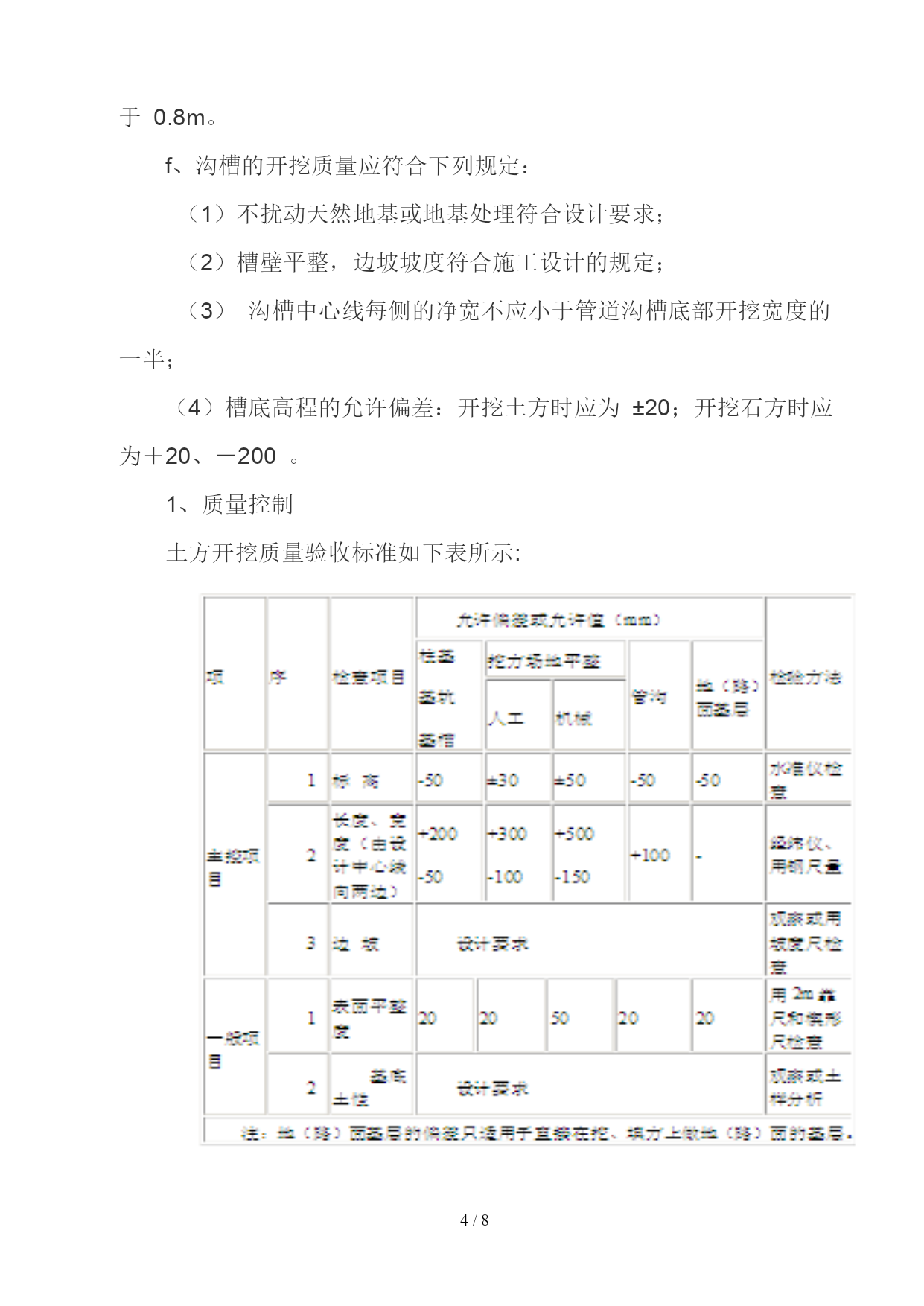

f、沟槽的开挖质量应符合下列规定：
（1）不扰动天然地基或地基处理符合设计要求；
（2）槽壁平整，边坡坡度符合施工设计的规定；
（3）沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；
（4）槽底高程的允许偏差：开挖土方时应为±20；开挖石方时应为＋20、－200。
1、质量控制
土方开挖质量验收标准如下表所示:
