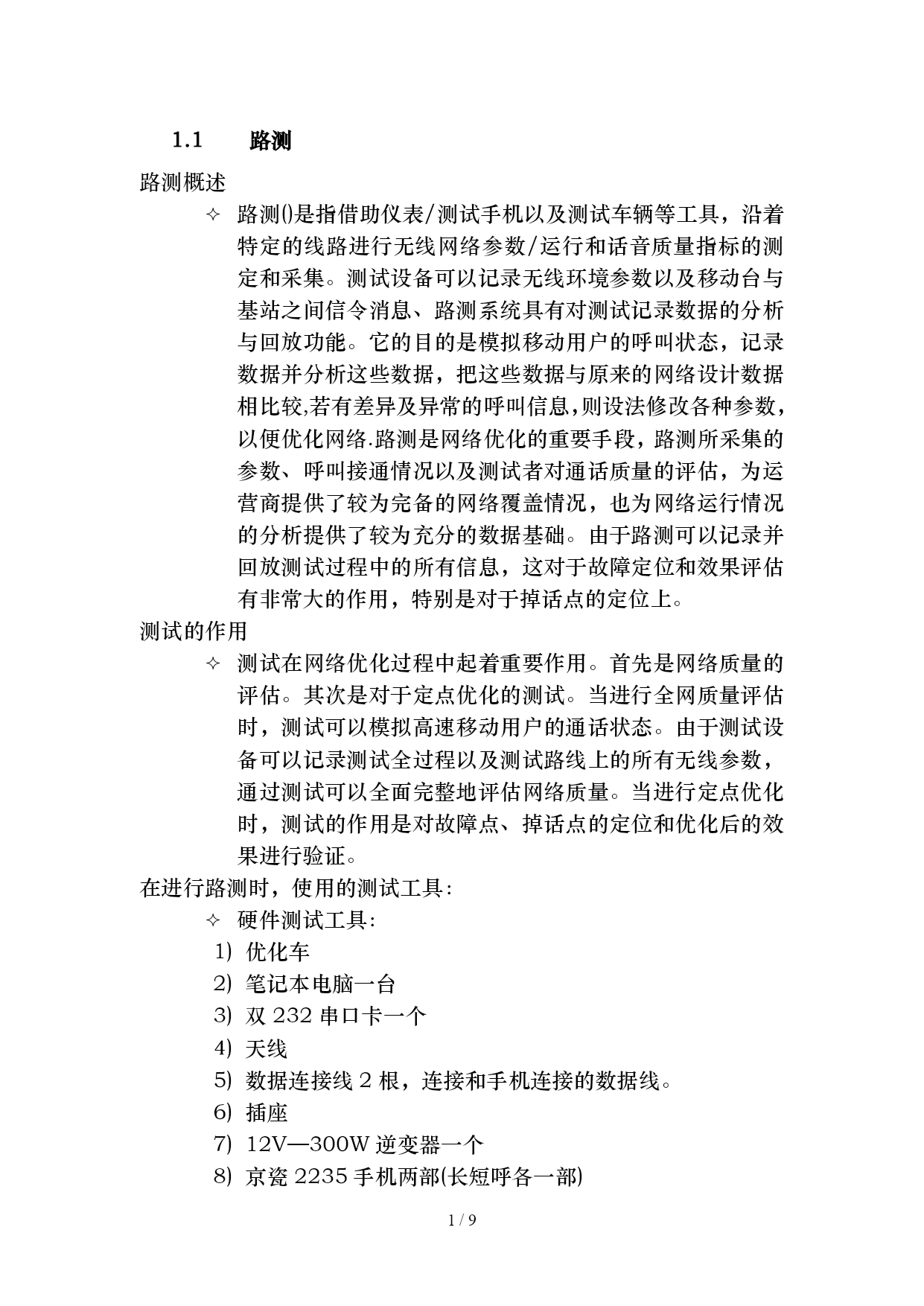

路测
路测概述
路测()是指借助仪表/测试手机以及测试车辆等工具，沿着特定的线路进行无线网络参数/运行和话音质量指标的测定和采集。测试设备可以记录无线环境参数以及移动台与基站之间信令消息、路测系统具有对测试记录数据的分析与回放功能。它的目的是模拟移动用户的呼叫状态，记录数据并分析这些数据，把这些数据与原来的网络设计数据相比较,若有差异及异常的呼叫信息，则设法修改各种参数，以便优化网络.路测是网络优化的重要手段，路测所采集的参数、呼叫接通情况以及测试者对通话质量的评估，为运营商提供了较为完备的网络覆盖情况，也为网络运行情况的分析提供了较为充分的数据基础。由于路测可以记录并回放测试过程中的所有信息，这对于故障定位和效果评估有非常大的作用，特别是对于掉话点的定位上。
测试的作用
测试在网络优化过程中起着重要作用。首先是网络质量的评估。其次是对于定点优化的测试。当进行全网质量评估时，测试可以模拟高速移动用户的通话状态。由于测试设备可以记录测试全过程以及测试路线上的所有无线参数，通过测试可以全面完整地评估网络质量。当进行定点优化时，测试的作用是对故障点、掉话点的定位和优化后的效果进行验证。
在进行路测时，使用的测试工具：
硬件测试工具：
优化车
笔记本电脑一台
双232串口卡一个
天线
数据连接线2根，连接和手机连接的数据线。
插座
12V—300W逆变器一个
京瓷2235手机两部(长短呼各一部)
加密狗一个
软件测试工具：

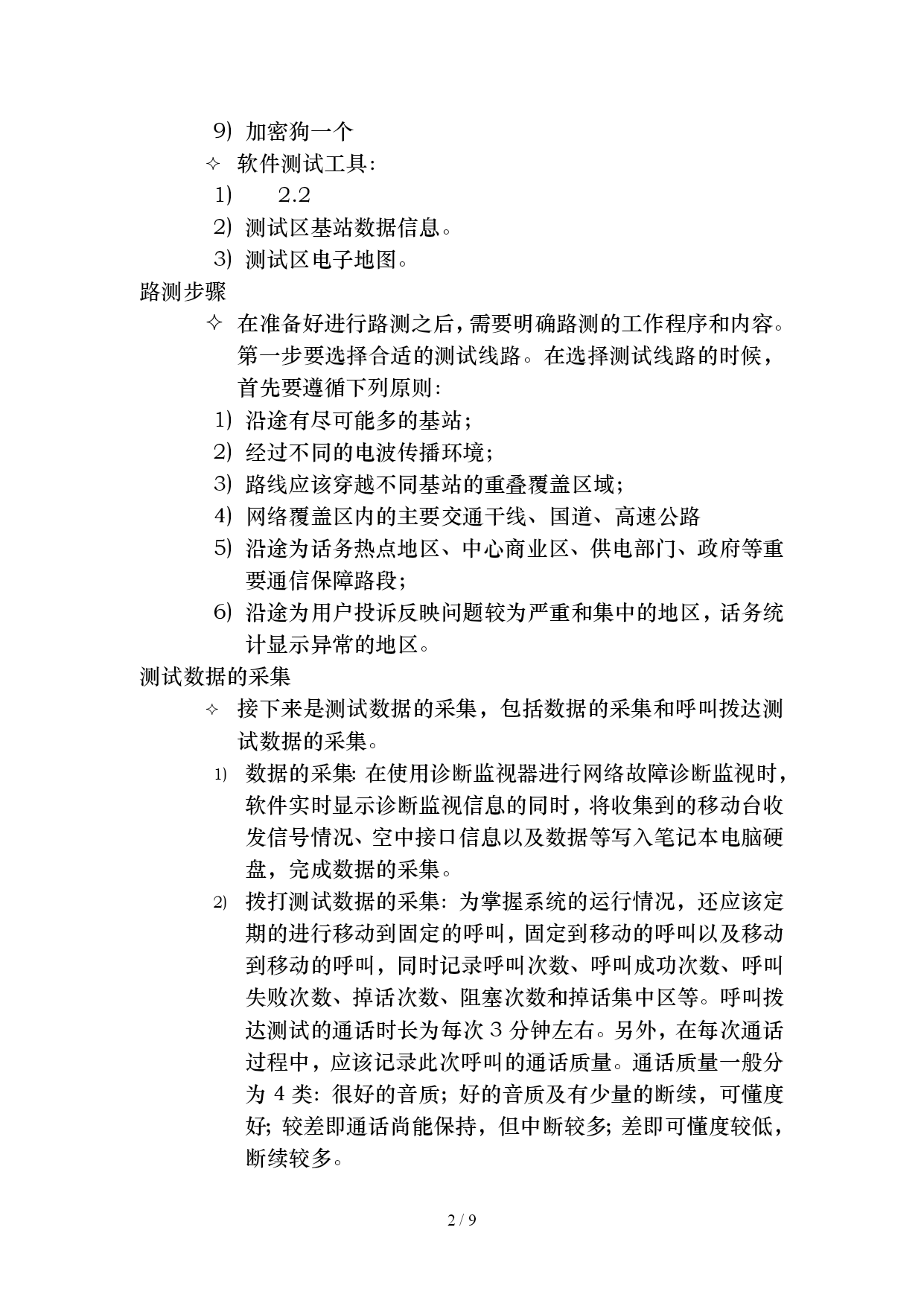

2.2
测试区基站数据信息。
测试区电子地图。
路测步骤
在准备好进行路测之后，需要明确路测的工作程序和内容。第一步要选择合适的测试线路。在选择测试线路的时候，首先要遵循下列原则：
沿途有尽可能多的基站；
经过不同的电波传播环境；
路线应该穿越不同基站的重叠覆盖区域；
网络覆盖区内的主要交通干线、国道、高速公路
沿途为话务热点地区、中心商业区、供电部门、政府等重要通信保障路段；
沿途为用户投诉反映问题较为严重和集中的地区，话务统计显示异常的地区。
测试数据的采集
接下来是测试数据的采集，包括数据的采集和呼叫拨达测试数据的采集。
数据的采集：在使用诊断监视器进行网络故障诊断监视时，软件实时显示诊断监视信息的同时，将收集到的移动台收发信号情况、空中接口信息以及数据等写入笔记本电脑硬盘，完成数据的采集。
拨打测试数据的采集：为掌握系统的运行情况，还应该定期的进行移动到固定的呼叫，固定到移动的呼叫以及移动到移动的呼叫，同时记录呼叫次数、呼叫成功次数、呼叫失败次数、掉话次数、阻塞次数和掉话集中区等。呼叫拨达测试的通话时长为每次3分钟左右。另外，在每次通话过程中，应该记录此次呼叫的通话质量。通话质量一般分为4类：很好的音质；好的音质及有少量的断续，可懂度好；较差即通话尚能保持，但中断较多；差即可懂度较低，断续较多。

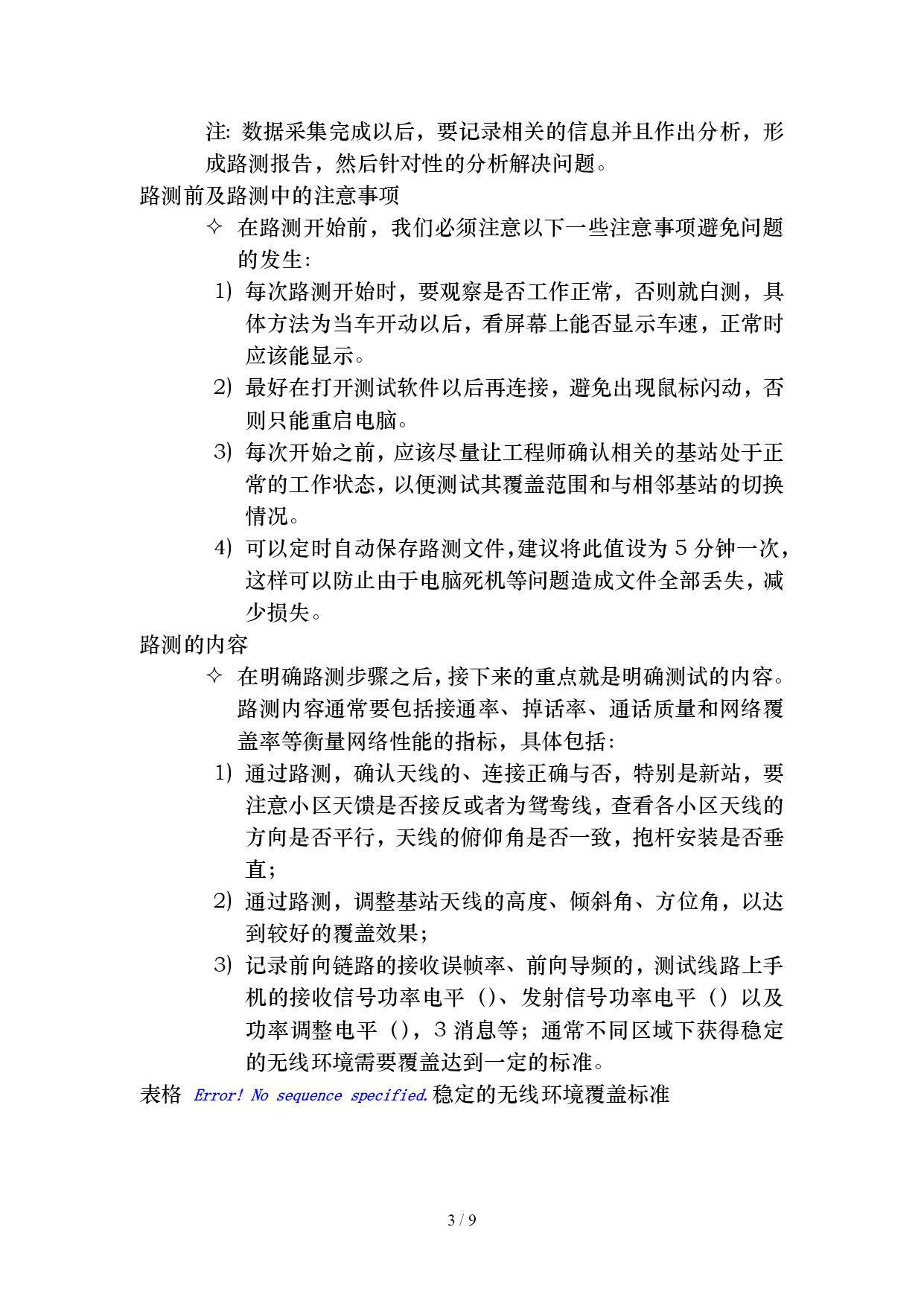

注：数据采集完成以后，要记录相关的信息并且作出分析，形成路测报告，然后针对性的分析解决问题。
路测前及路测中的注意事项
在路测开始前，我们必须注意以下一些注意事项避免问题的发生：
每次路测开始时，要观察是否工作正常，否则就白测，具体方法为当车开动以后，看屏幕上能否显示车速，正常时应该能显示。
最好在打开测试软件以后再连接，避免出现鼠标闪动，否则只能重启电脑。
每次开始之前，应该尽量让工程师确认相关的基站处于正常的工作状态，以便测试其覆盖范围和与相邻基站的切换情况。
可以定时自动保存路测文件，建议将此值设为5分钟一次，这样可以防止由于电脑死机等问题造成文件全部丢失，减少损失。
路测的内容
在明确路测步骤之后，接下来的重点就是明确测试的内容。路测内容通常要包括接通率、掉话率、通话质量和网络覆盖率等衡量网络性能的指标，具体包括：
通过路测，确认天线的、连接正确与否，特别是新站，要注意小区天馈是否接反或者为鸳鸯线，查看各小区天线的方向是否平行，天线的俯仰角是否一致，抱杆安装是否垂直；
通过路测，调整基站天线的高度、倾斜角、方位角，以达到较好的覆盖效果；
记录前向链路的接收误帧率、前向导频的，测试线路上手机的接收信号功率电平（）、发射信号功率电平（）以及功率调整电平（），3消息等；通常不同区域下获得稳定的无线环境需要覆盖达到一定的标准。

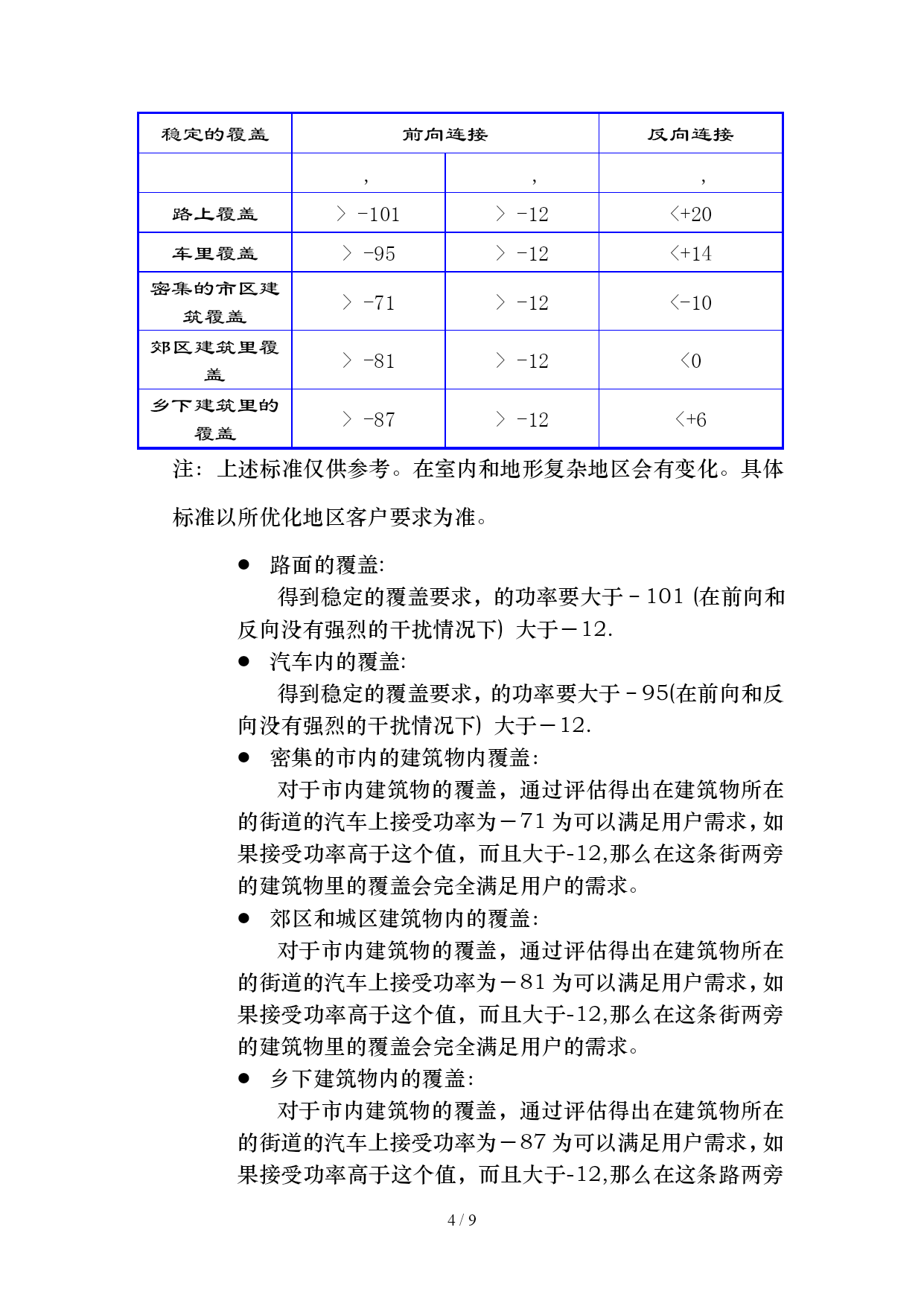

表格表格\*Error!Nosequencespecified.稳定的无线环境覆盖标准
稳定的覆盖前向连接反向连接,,,路上覆盖>-101>-12<+20车里覆盖>-95>-12<+14密集的市区建筑覆盖>-71>-12<-10郊区建筑里覆盖>-81>-12<0乡下建筑里的覆盖>-87>-12<+6注：上述标准仅供参考。在室内和地形复杂地区会有变化。具体标准以所优化地区客户要求为准。
路面的覆盖:
得到稳定的覆盖要求，的功率要大于–101(在前向和反向没有强
