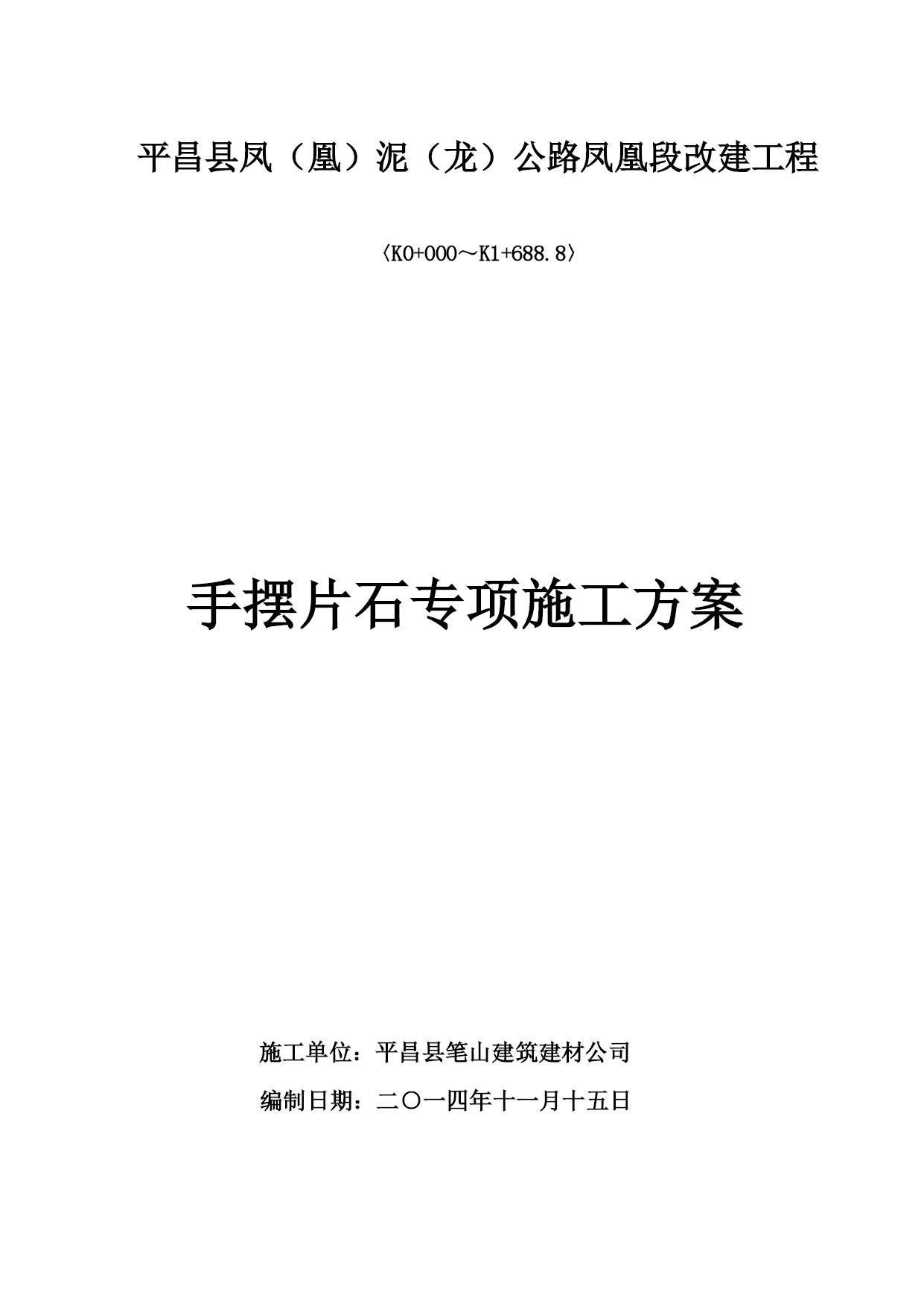

平昌县凤（凰）泥（龙）公路凤凰段改建工程

〈K0+000～K1+688.8〉

手摆片石专项施工方案

施工单位：平昌县笔山建筑建材公司
编制日期：二○一四年十一月十五日

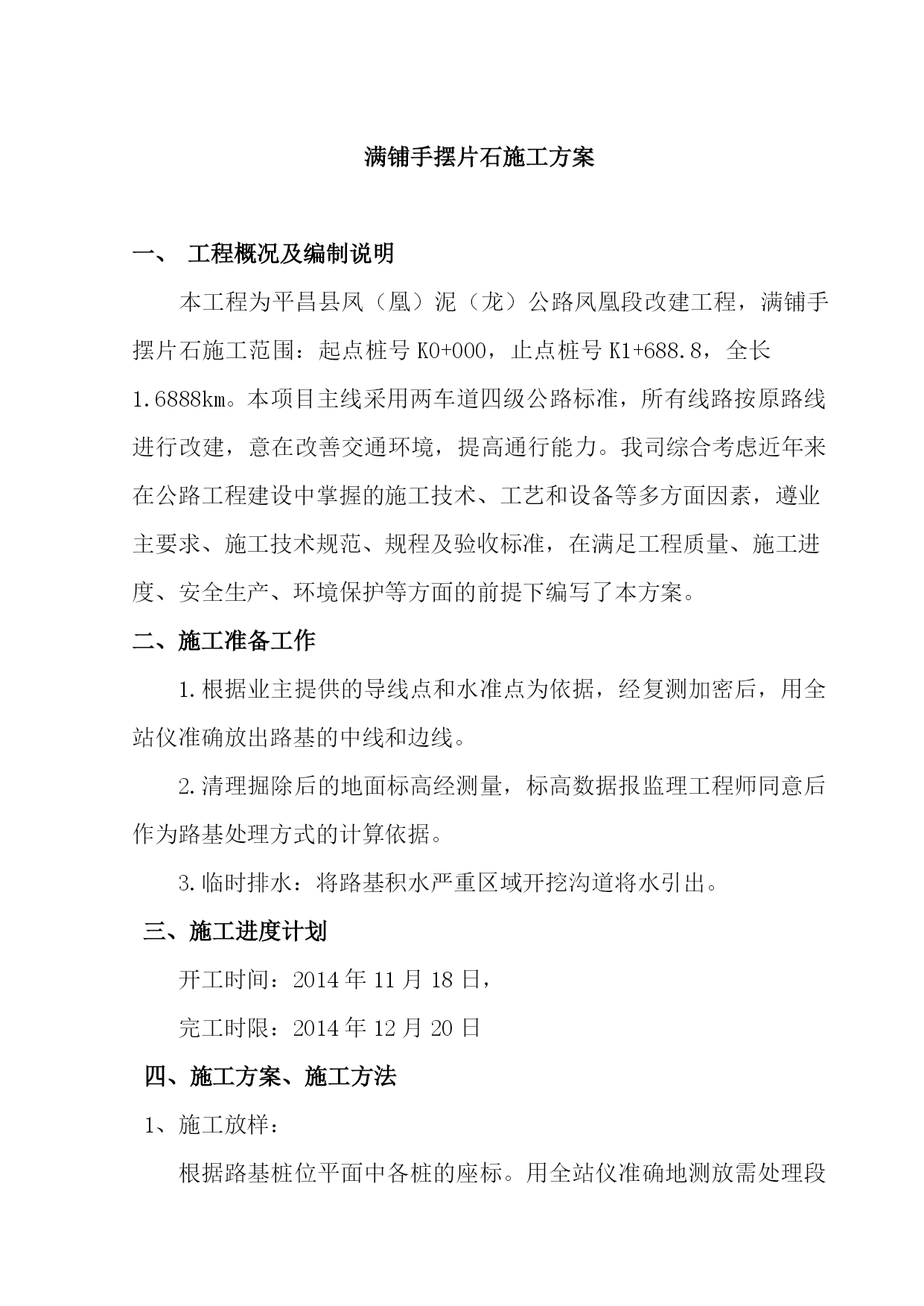

满铺手摆片石施工方案

工程概况及编制说明
本工程为平昌县凤（凰）泥（龙）公路凤凰段改建工程，满铺手摆片石施工范围：起点桩号K0+000，止点桩号K1+688.8，全长1.6888km。本项目主线采用两车道四级公路标准，所有线路按原路线进行改建，意在改善交通环境，提高通行能力。我司综合考虑近年来在公路工程建设中掌握的施工技术、工艺和设备等多方面因素，遵业主要求、施工技术规范、规程及验收标准，在满足工程质量、施工进度、安全生产、环境保护等方面的前提下编写了本方案。
二、施工准备工作
1.根据业主提供的导线点和水准点为依据，经复测加密后，用全站仪准确放出路基的中线和边线。
2.清理掘除后的地面标高经测量，标高数据报监理工程师同意后作为路基处理方式的计算依据。
3.临时排水：将路基积水严重区域开挖沟道将水引出。
三、施工进度计划
开工时间：2014年11月18日，
完工时限：2014年12月20日
四、施工方案、施工方法
1、施工放样：
根据路基桩位平面中各桩的座标。用全站仪准确地测放需处理段落的中心桩线和左右侧边桩线。同时确定地面高程。监理工程师复核无误后，进行反开挖至设计高程。
2、场地平整：
平整场地，路基开挖及填方完成后，路基找平，路拱必须达到设计要求，用20T压路机碾压密实，压实度必须达到设计要求，经监理工程师验收确认。
3、片石铺筑：
施工前先开挖纵横向临时排水沟，排除地表积水，按图纸要求，将原路基一定深度范围内的软基挖除，换填符合要求的片碎石。换填时分层铺筑，逐层压实，使之达到规定的压实度。采用横向片石排水沟时，于下游测增设一道纵向片石排水沟，然后结合地形延伸纵或横向排水沟至低洼处。片石进场后，根据石料形状大小人工摆插，大面朝下，尖面向上，石与石之间竖向紧密靠拢。必须遵循平、稳、紧、错原则。遇有过大石料用石工锤改制成25～35cm，才能使用；铺砌中，片石与片石之间产生的空洞，缝隙用小片石填塞，并用石工锤敲击密实。片石摆插结束后，经验收合格再撒布碎石嵌缝找平，用20T振动压路机碾压密实，然后再撒粘土、碎石混合料，用20T振动压路机碾压密实。使面层形成100mm厚的泥结碎石路面，达到使用效果。
工艺流程：
测量放样→开挖或换填→平整场地→验槽→片石进场→人工铺设撒布碎石嵌缝找平→振动压路机碾压密实→撒粘土、碎石混合料→振动压路机碾压密实。

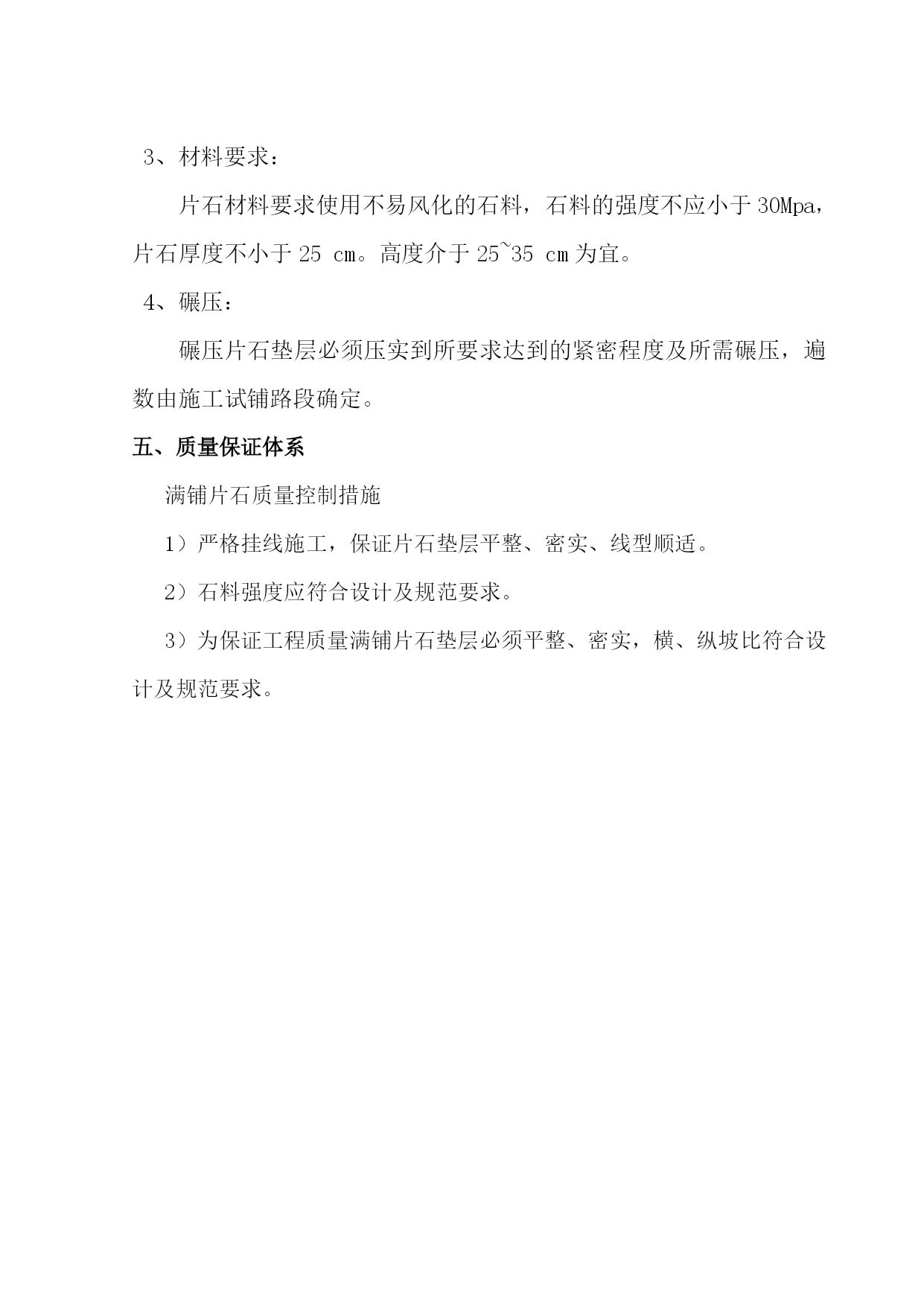

3、材料要求：
片石材料要求使用不易风化的石料，石料的强度不应小于30Mpa，片石厚度不小于25cm。高度介于25~35cm为宜。
4、碾压：
碾压片石垫层必须压实到所要求达到的紧密程度及所需碾压，遍数由施工试铺路段确定。
五、质量保证体系
满铺片石质量控制措施
1）严格挂线施工，保证片石垫层平整、密实、线型顺适。
2）石料强度应符合设计及规范要求。
3）为保证工程质量满铺片石垫层必须平整、密实，横、纵坡比符合设计及规范要求。
质量保证体系
思想保证
组织保证
技术保证
施工保证
制度保证
提高质量意识
公司
贯彻ISO9000系列质量标准，推行全面质量管理
创优规划
经济法规
TQC教育
项目经理部质量
管理领导小组
各项工作制度和标准
经济责任制
项目队质量小组
岗前技术培训

熟悉图纸掌握规范

技术交底

质量计划

测量复核

应用新技术工艺

检查创优效果

制定创优措施

明确创优项目

优质优价

完善计量支付手续

制定奖罚措施

签定包保责任状

质量第一

为用户服务

下道工序是用户

制定教育计划

质量工作检查

质量QC小组活动
检查落实
改进工作质量
总结表彰先进
提高工作技能
接受业主和监理监督

定期不定期质量检查

进行自检互检交接检

加强现场试验控制
充分利用现代化检测手段

技术岗位责任制
质量责任制
质量评定
反馈
实现质量目标
奖优罚劣
经济兑现
质量保证体系框图
4)路面工程材料符合《公路路面施工技术规范（JTJ033-04）》和招标文件要求。

六、材料、设备、人员进场计划、资源安排
1、石料选用就地生产的碎石、片石。
2、路基一队：石工5人、普通工人15人、挖机一台、压路机一台。路基二队：石工5人、普通工人15人、挖机一台、压路机一台。
七、项目管理组织、设置及人员分工
(一)、工程管理组织及设置
手摆片石施工由路基一队和路基二队具体负责,施工段落划分如下：
路基一队：负责从K6+260到K8+200段，路基二队：负责从K8+200到K9+702.809段。
（二）、人员分工
在项目经理部领导下，路基一、二队组织设置主要有：队长1名，
