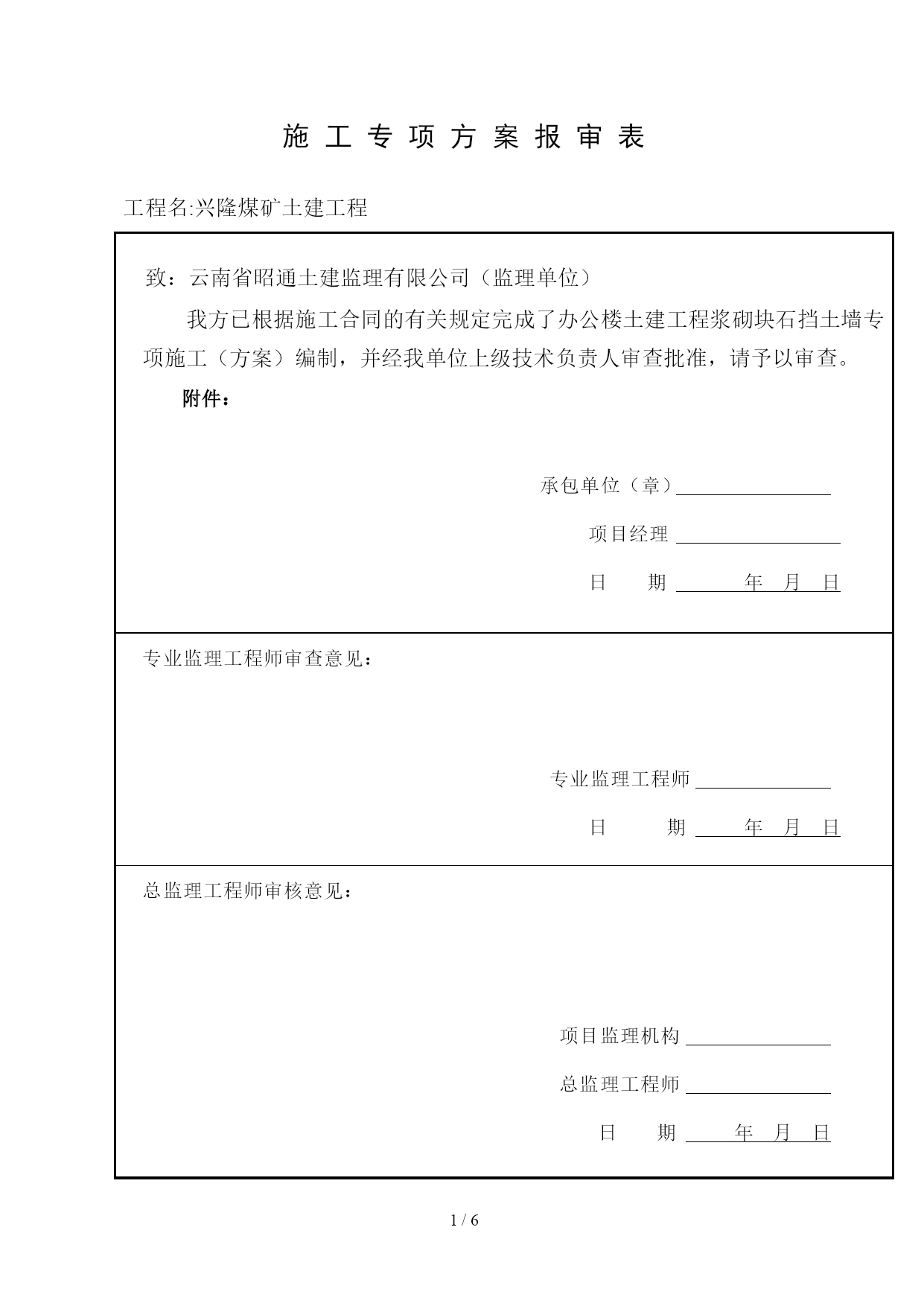

施工专项方案报审表

工程名:兴隆煤矿土建工程

致：云南省昭通土建监理有限公司（监理单位）
我方已根据施工合同的有关规定完成了办公楼土建工程浆砌块石挡土墙专项施工（方案）编制，并经我单位上级技术负责人审查批准，请予以审查。
附件：

承包单位（章）
项目经理
日期年月日专业监理工程师审查意见：

专业监理工程师
日期年月日总监理工程师审核意见：

项目监理机构
总监理工程师

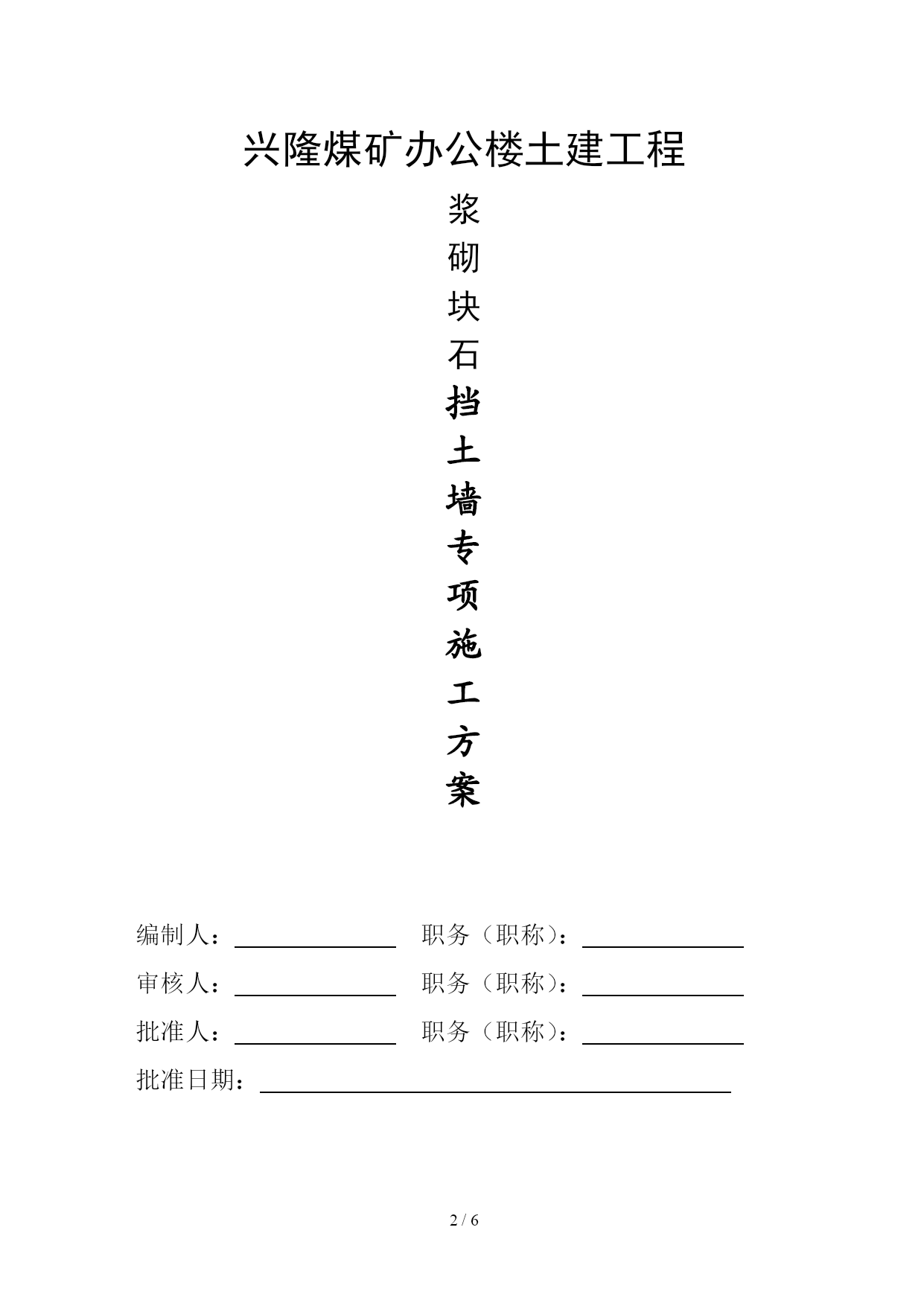

日期年月日兴隆煤矿办公楼土建工程
浆
砌
块
石
挡
土
墙
专
项
施
工
方
案

编制人：职务（职称）：
审核人：职务（职称）：
批准人：职务（职称）：
批准日期：

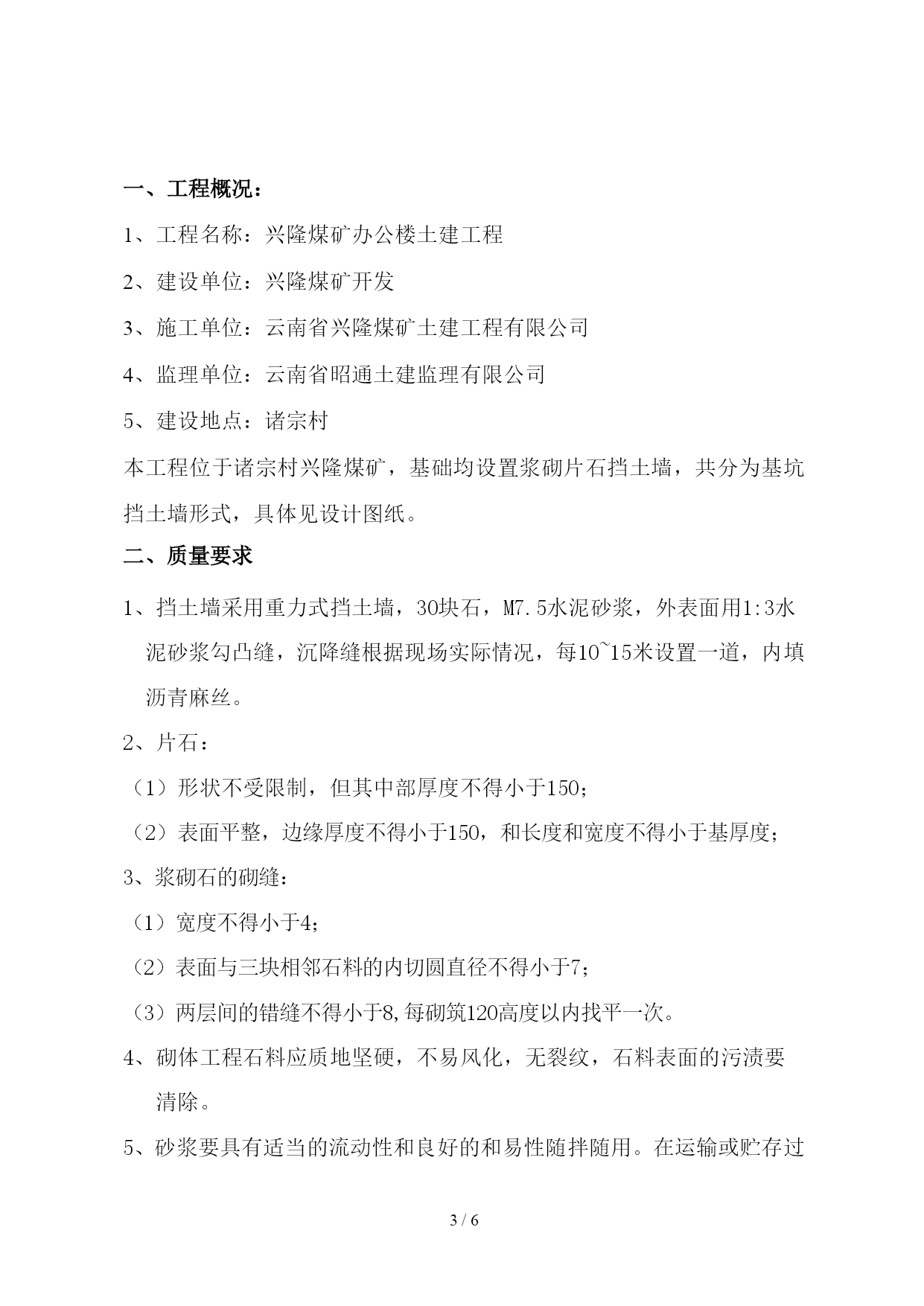

一、工程概况：
1、工程名称：兴隆煤矿办公楼土建工程
2、建设单位：兴隆煤矿开发
3、施工单位：云南省兴隆煤矿土建工程有限公司
4、监理单位：云南省昭通土建监理有限公司
5、建设地点：诸宗村
本工程位于诸宗村兴隆煤矿，基础均设置浆砌片石挡土墙，共分为基坑挡土墙形式，具体见设计图纸。
二、质量要求
1、挡土墙采用重力式挡土墙，30块石，M7.5水泥砂浆，外表面用1:3水泥砂浆勾凸缝，沉降缝根据现场实际情况，每10~15米设置一道，内填沥青麻丝。
2、片石：
（1）形状不受限制，但其中部厚度不得小于150；
（2）表面平整，边缘厚度不得小于150，和长度和宽度不得小于基厚度；
3、浆砌石的砌缝：
（1）宽度不得小于4；
（2）表面与三块相邻石料的内切圆直径不得小于7；
（3）两层间的错缝不得小于8,每砌筑120高度以内找平一次。
4、砌体工程石料应质地坚硬，不易风化，无裂纹，石料表面的污渍要
清除。

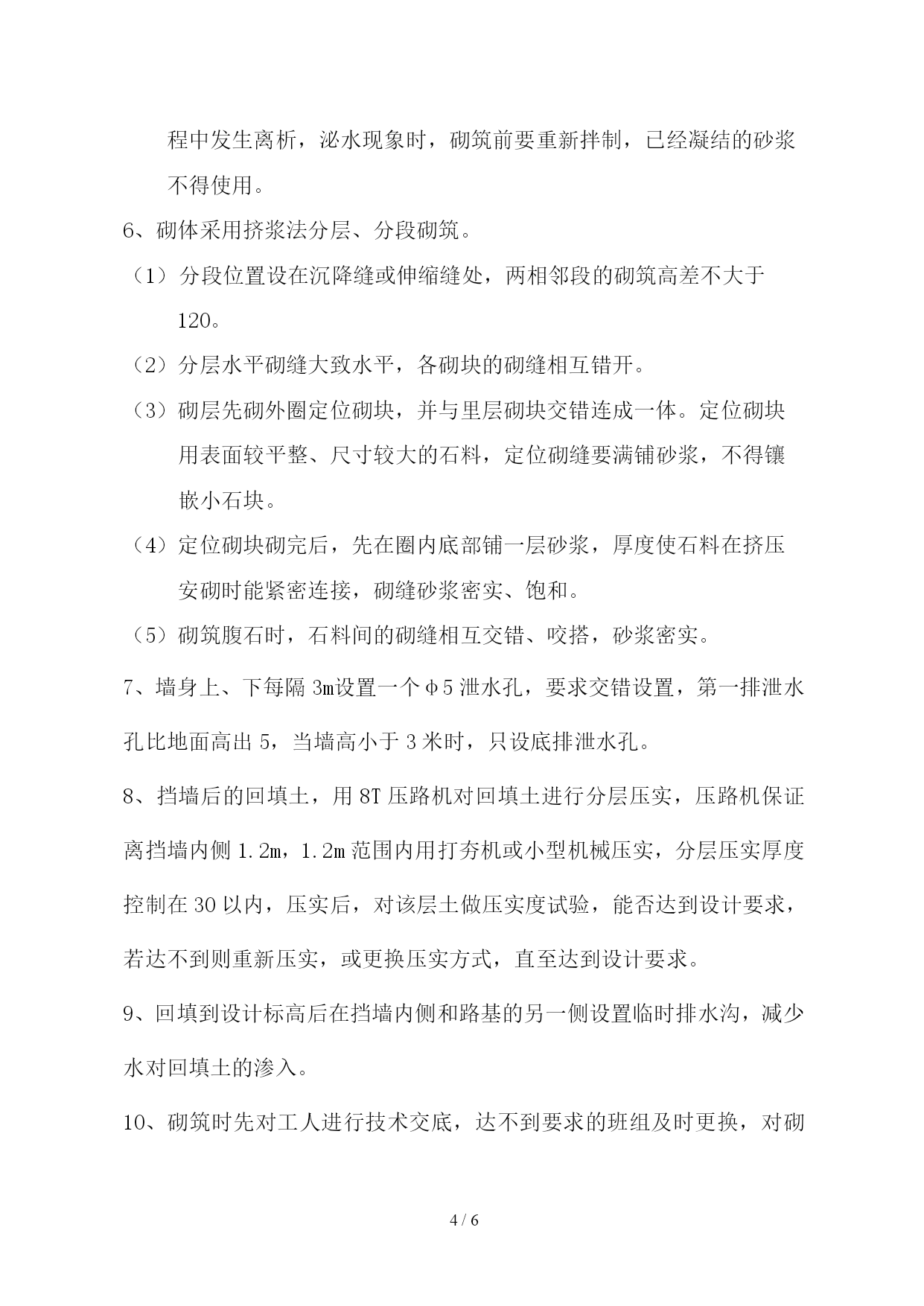

5、砂浆要具有适当的流动性和良好的和易性随拌随用。在运输或贮存过程中发生离析，泌水现象时，砌筑前要重新拌制，已经凝结的砂浆不得使用。
6、砌体采用挤浆法分层、分段砌筑。
分段位置设在沉降缝或伸缩缝处，两相邻段的砌筑高差不大于
120。
（2）分层水平砌缝大致水平，各砌块的砌缝相互错开。
（3）砌层先砌外圈定位砌块，并与里层砌块交错连成一体。定位砌块
用表面较平整、尺寸较大的石料，定位砌缝要满铺砂浆，不得镶
嵌小石块。
（4）定位砌块砌完后，先在圈内底部铺一层砂浆，厚度使石料在挤压
安砌时能紧密连接，砌缝砂浆密实、饱和。
（5）砌筑腹石时，石料间的砌缝相互交错、咬搭，砂浆密实。
7、墙身上、下每隔3m设置一个φ5泄水孔，要求交错设置，第一排泄水孔比地面高出5，当墙高小于3米时，只设底排泄水孔。
8、挡墙后的回填土，用8T压路机对回填土进行分层压实，压路机保证离挡墙内侧1.2m，1.2m范围内用打夯机或小型机械压实，分层压实厚度控制在30以内，压实后，对该层土做压实度试验，能否达到设计要求，若达不到则重新压实，或更换压实方式，直至达到设计要求。
9、回填到设计标高后在挡墙内侧和路基的另一侧设置临时排水沟，减少水对回填土的渗入。

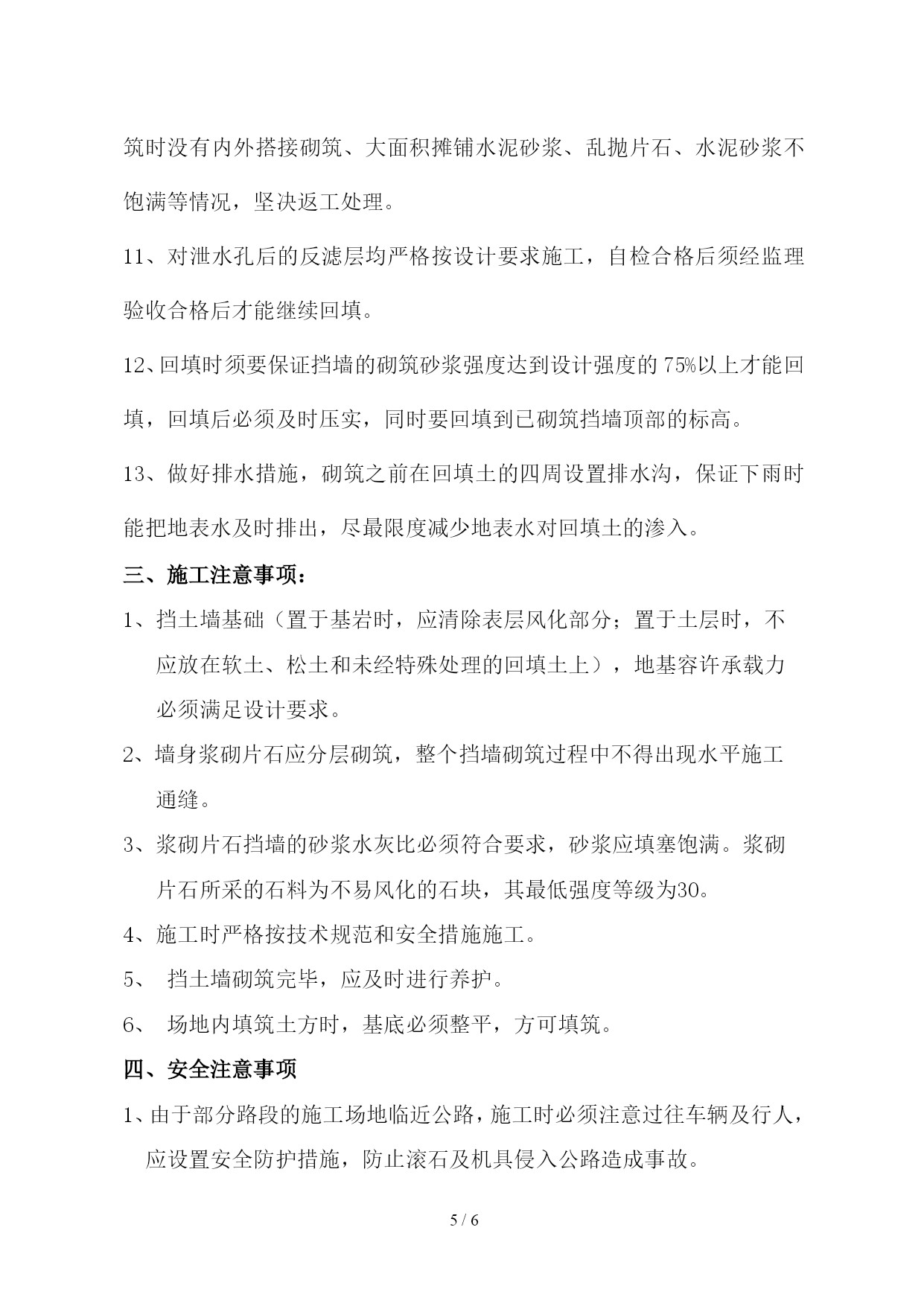

10、砌筑时先对工人进行技术交底，达不到要求的班组及时更换，对砌筑时没有内外搭接砌筑、大面积摊铺水泥砂浆、乱抛片石、水泥砂浆不饱满等情况，坚决返工处理。
11、对泄水孔后的反滤层均严格按设计要求施工，自检合格后须经监理验收合格后才能继续回填。
12、回填时须要保证挡墙的砌筑砂浆强度达到设计强度的75%以上才能回填，回填后必须及时压实，同时要回填到已砌筑挡墙顶部的标高。
13、做好排水措施，砌筑之前在回填土的四周设置排水沟，保证下雨时能把地表水及时排出，尽最限度减少地表水对回填土的渗入。
三、施工注意事项：
1、挡土墙基础（置于基岩时，应清除表层风化部分；置于土层时，不
应放在软土、松土和未经特殊处理的回填土上），地基容许承载力
必须满足设计要求。
2、墙身浆砌片石应分层砌筑，整个挡墙砌筑过程中不得出现水平施工
通缝。
3、浆砌片石挡墙的砂浆水灰比必须符合要求，砂浆应填塞饱满。浆砌
片石所采的石料为不易风化的石块，其最低强度等级为30。
4、施工时严格按技术规范和安全措施施工。
5、挡土墙砌筑完毕，应及时进行养护。
6、场地内填筑土方时，基底必须整平，方可填筑。
四、安全注意事项
1、由于部分路段的施工场地临近公路，施工时必须注意过往车辆及行人，应设置安全防护措施，防止滚石及机具侵入公路造成事故。
2、路边施工及穿越公路时，应提高警惕，注意过往车辆，防止事故发生。
3、注意施工用电安全，非专业人员不得操作电器设备。
4、高空作业，脚手架应搭设牢固，作业人员应系安全带。

兴隆煤矿土建建筑工程有限公司
2007年11月2日
