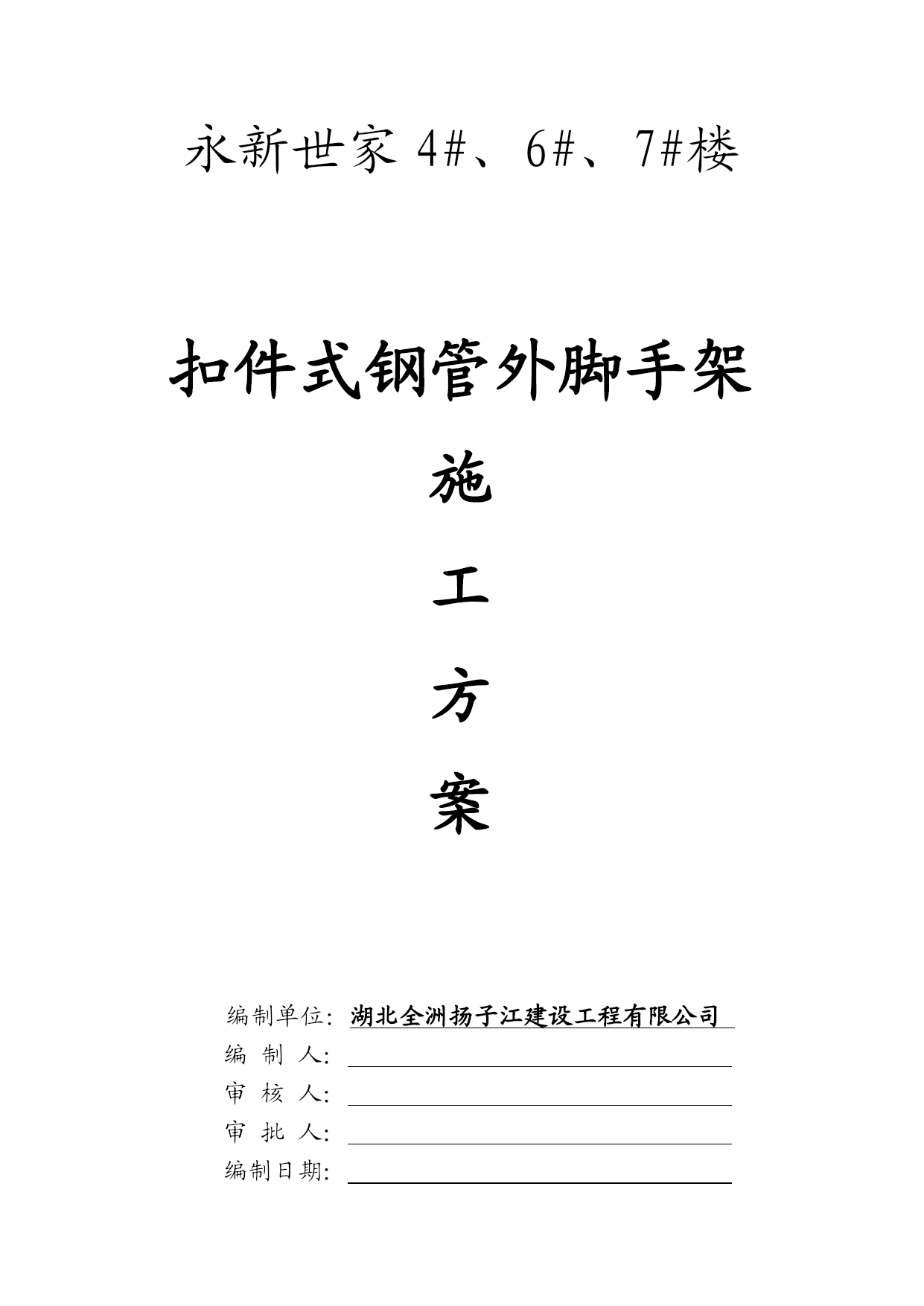

湖北全洲扬子江建设工程有限公司扣件式钢管外脚手架施工方案

永新世家4#、6#、7#楼

扣件式钢管外脚手架
施
工
方
案

编制单位：湖北全洲扬子江建设工程有限公司
编制人：
审核人：
审批人：
编制日期：
扣件式钢管外脚手架施工方案

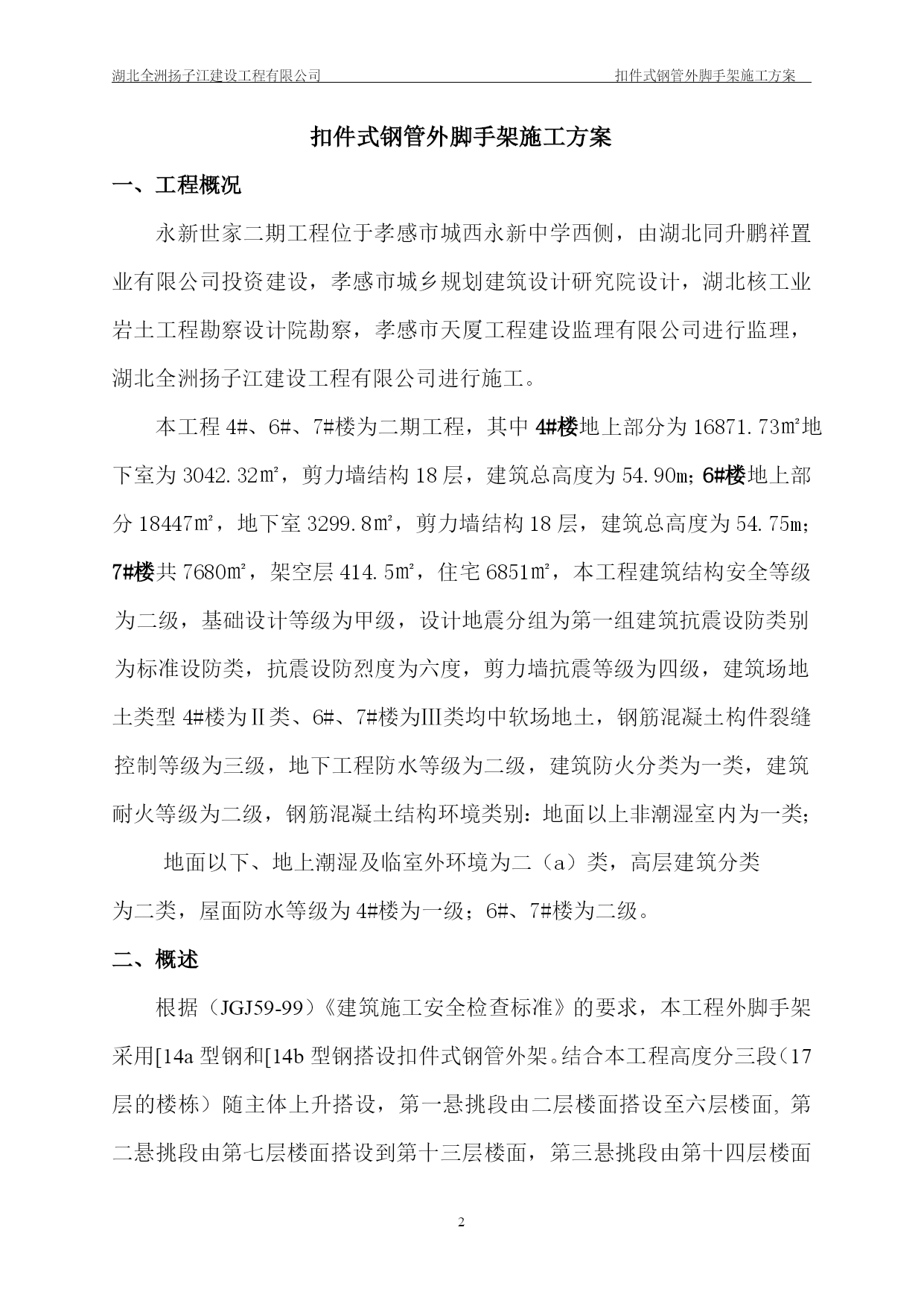

一、工程概况
永新世家二期工程位于孝感市城西永新中学西侧，由湖北同升鹏祥置业有限公司投资建设，孝感市城乡规划建筑设计研究院设计，湖北核工业岩土工程勘察设计院勘察，孝感市天厦工程建设监理有限公司进行监理，湖北全洲扬子江建设工程有限公司进行施工。
本工程4#、6#、7#楼为二期工程，其中4#楼地上部分为16871.73㎡地下室为3042.32㎡，剪力墙结构18层，建筑总高度为54.90m；6#楼地上部分18447㎡，地下室3299.8㎡，剪力墙结构18层，建筑总高度为54.75m；7#楼共7680㎡，架空层414.5㎡，住宅6851㎡，本工程建筑结构安全等级为二级，基础设计等级为甲级，设计地震分组为第一组建筑抗震设防类别为标准设防类，抗震设防烈度为六度，剪力墙抗震等级为四级，建筑场地土类型4#楼为Ⅱ类、6#、7#楼为Ⅲ类均中软场地土，钢筋混凝土构件裂缝控制等级为三级，地下工程防水等级为二级，建筑防火分类为一类，建筑耐火等级为二级，钢筋混凝土结构环境类别：地面以上非潮湿室内为一类；地面以下、地上潮湿及临室外环境为二（a）类，高层建筑分类
为二类，屋面防水等级为4#楼为一级；6#、7#楼为二级。
二、概述
根据（JGJ59-99）《建筑施工安全检查标准》的要求，本工程外脚手架采用[14a型钢和[14b型钢搭设扣件式钢管外架。结合本工程高度分三段（17层的楼栋）随主体上升搭设，第一悬挑段由二层楼面搭设至六层楼面,第二悬挑段由第七层楼面搭设到第十三层楼面，第三悬挑段由第十四层楼面搭设到第十七层屋面女儿墙高以上1.5m；15层的楼栋分三段随主体上升搭设，第一悬挑段由二层楼面搭设至六层楼面，第二悬挑段由第七层楼面搭设到第十一层楼面，第三悬挑段由第十二层楼面搭设到第十五层屋面女儿墙高以上1.5m。
三、脚手架设计

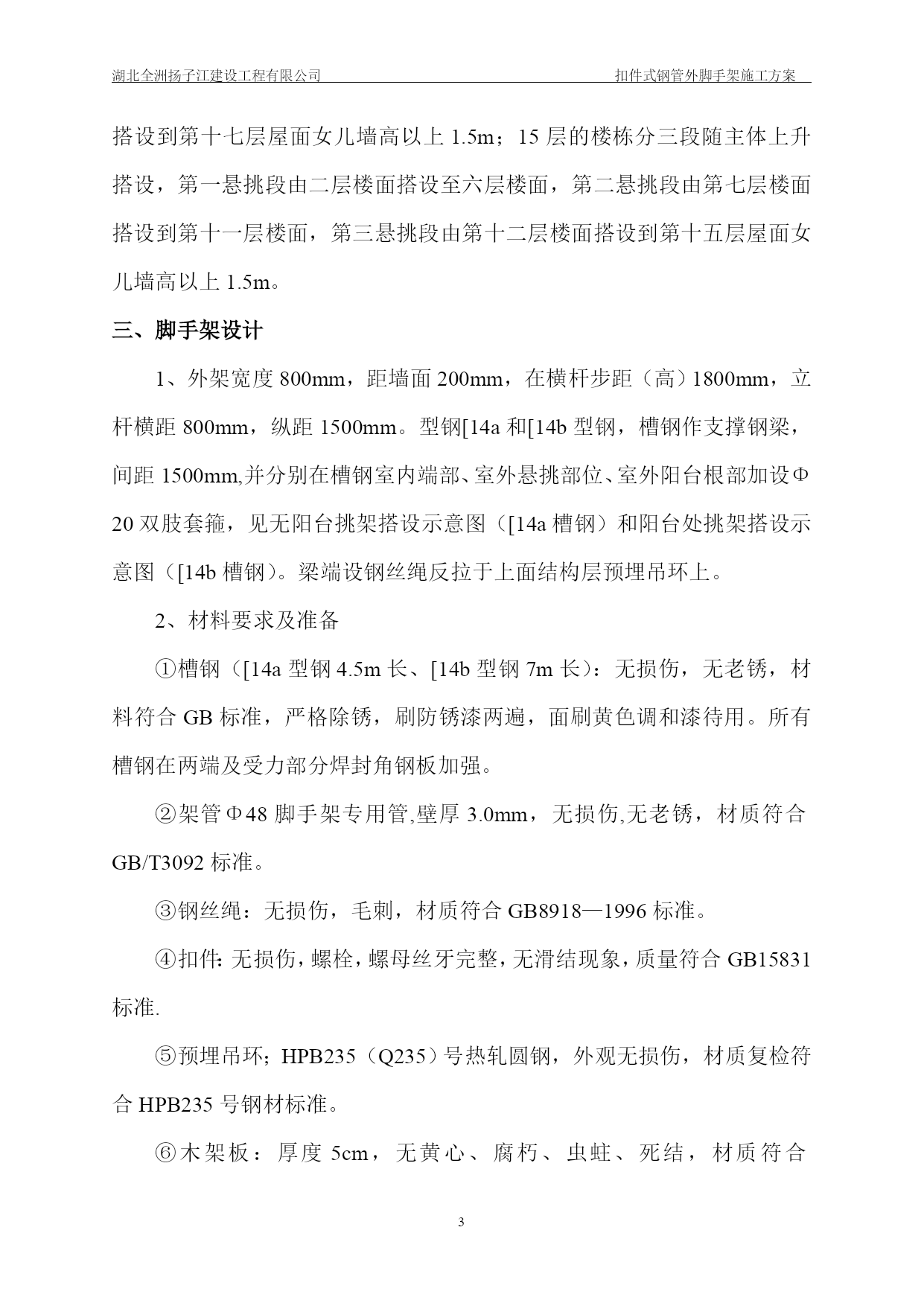

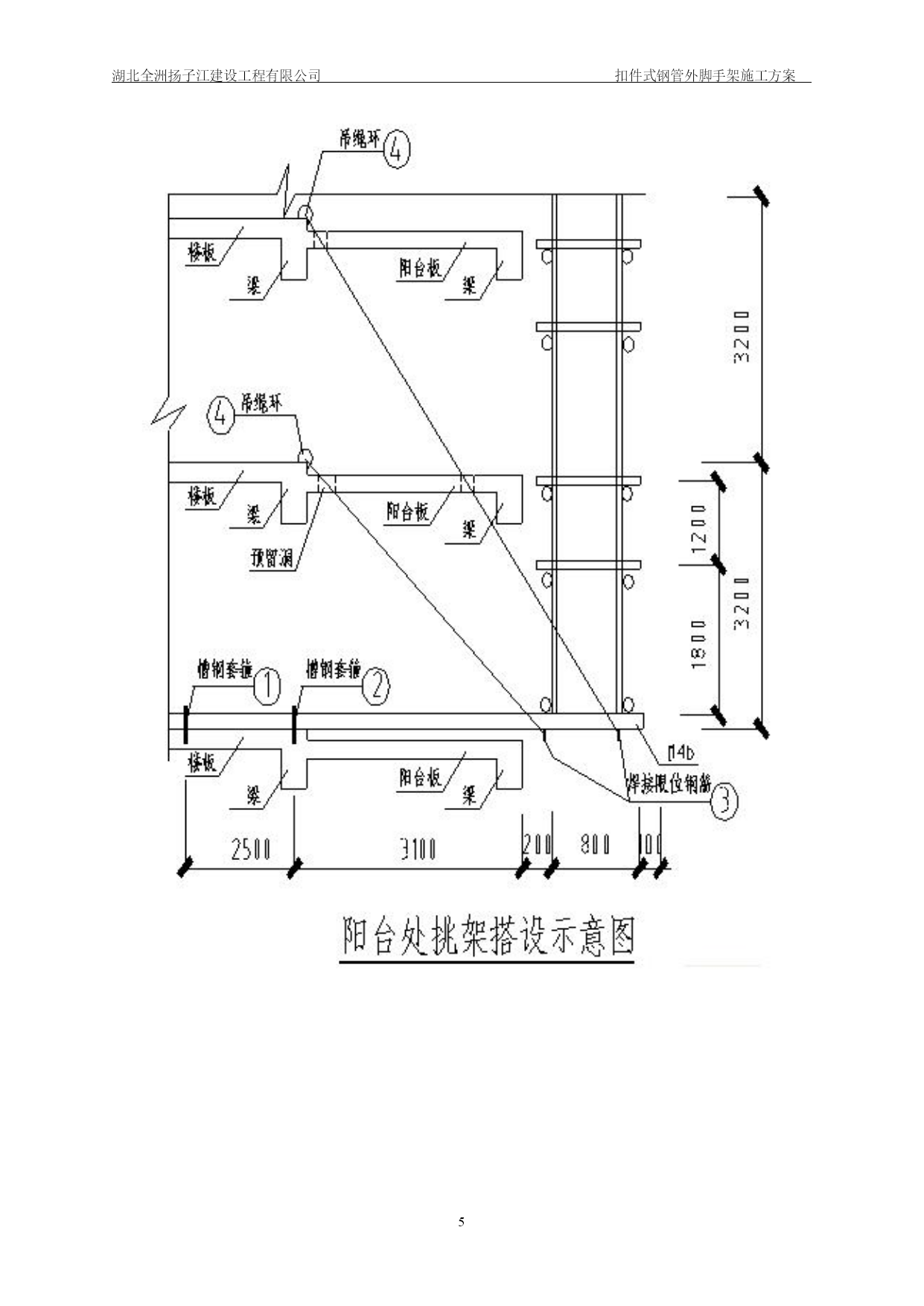

1、外架宽度800mm，距墙面200mm，在横杆步距（高）1800mm，立杆横距800mm，纵距1500mm。型钢[14a和[14b型钢，槽钢作支撑钢梁，间距1500mm,并分别在槽钢室内端部、室外悬挑部位、室外阳台根部加设Φ20双肢套箍，见无阳台挑架搭设示意图（[14a槽钢）和阳台处挑架搭设示意图（[14b槽钢）。梁端设钢丝绳反拉于上面结构层预埋吊环上。
2、材料要求及准备
①槽钢（[14a型钢4.5m长、[14b型钢7m长）：无损伤，无老锈，材料符合GB标准，严格除锈，刷防锈漆两遍，面刷黄色调和漆待用。所有槽钢在两端及受力部分焊封角钢板加强。
②架管Φ48脚手架专用管,壁厚3.0mm，无损伤,无老锈，材质符合GB/T3092标准。
③钢丝绳：无损伤，毛刺，材质符合GB8918—1996标准。
④扣件：无损伤，螺栓，螺母丝牙完整，无滑结现象，质量符合GB15831标准.
⑤预埋吊环；HPB235（Q235）号热轧圆钢，外观无损伤，材质复检符合HPB235号钢材标准。
⑥木架板：厚度5cm，无黄心、腐朽、虫蛀、死结，材质符合GB50206—2002规范中Ⅱ级木材标准。架板梁端扎10#铅丝待用。

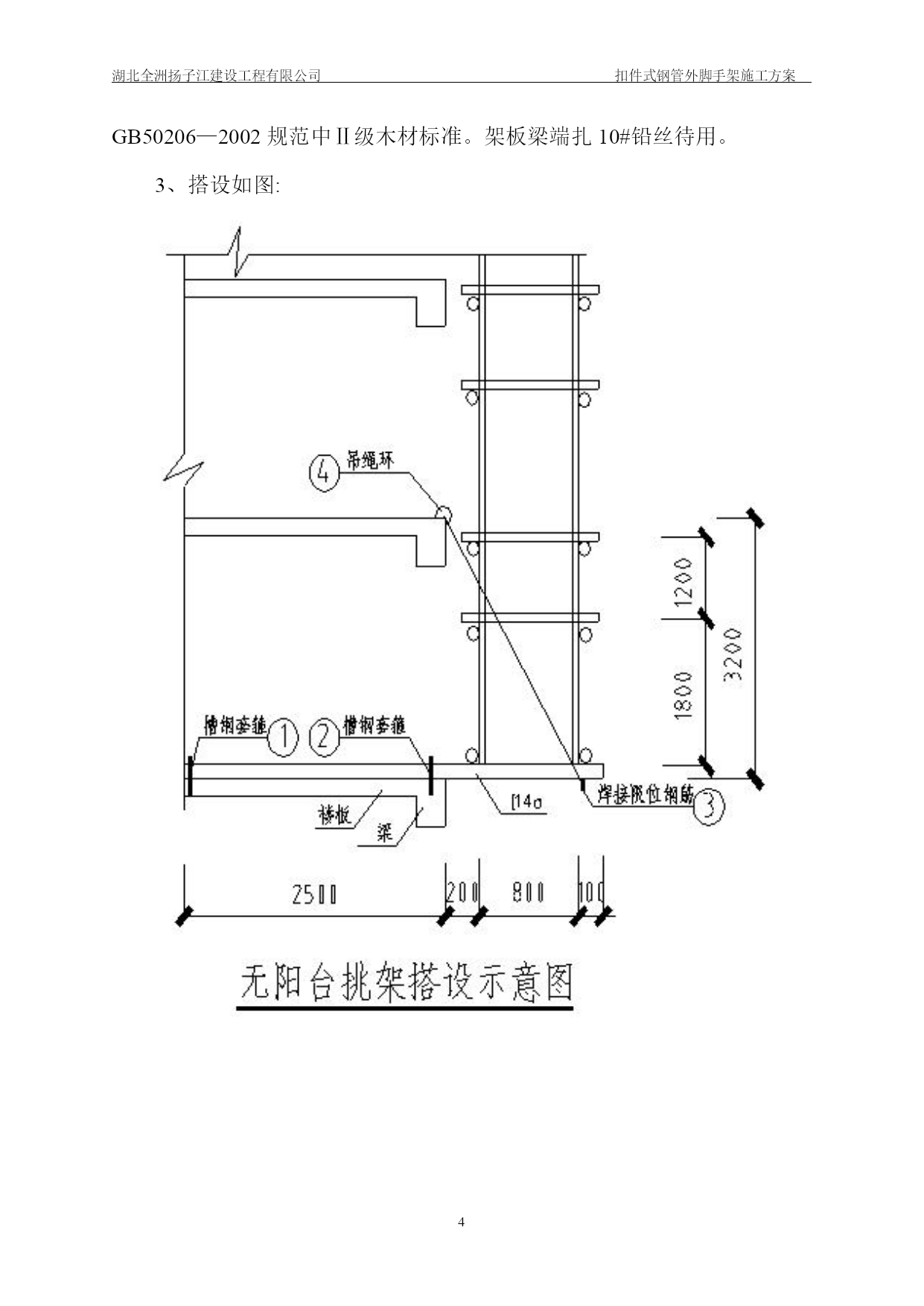

3、搭设如图:

注：钢丝绳必须采用花篮螺栓配合绳卡拉紧牢固。
已知条件：
钢管质量 38.4N/m
扣件质量 12.5N/个
木架板质量 350N/m2
密目安全网 5.5N/m2
施工活载 2000N/m2
竹胶板（竹笆网） 100N/m2
（计算时一个外挑段高度内按两个操作层计）
荷载系数
1、静载1.2,活载1.4
荷载统计(恒载):
立杆自重:P1=22.4×2×38.4=1720N
大横杆自重:P2=1.5×12×2×38.4=1382N
小横杆自重:P3=1.1×12×2×38.4=1014N
扣件:P4=72×12.5=900N
架板自重:P5=1.5×1.0×3×350=1575N
安全立网自重:P6=1.5×19.2×5.5=158N
立面竹笆自重:P7=1.5×1.2×100=180N
安全平网自重:P8=1.5×3×5.5=25N
剪力撑自重:P9=19.2×38.4=737N
施工荷载:P10=1.5×0.8×2×2000=4800N
荷载传递:P1、P2、P3、P4、P5、P8、P10按均布分布传递,P6、P7、P9按直接传递于外排立杆。
N内=1720+1382+1014+900+1575+25+4800=11416N
N内=11416/2=5.7KN
N外=5.7+0.158+0.180+0.737=6.6KN
2、[14a：b=58mm，h=1
