施工现场临时用电设计

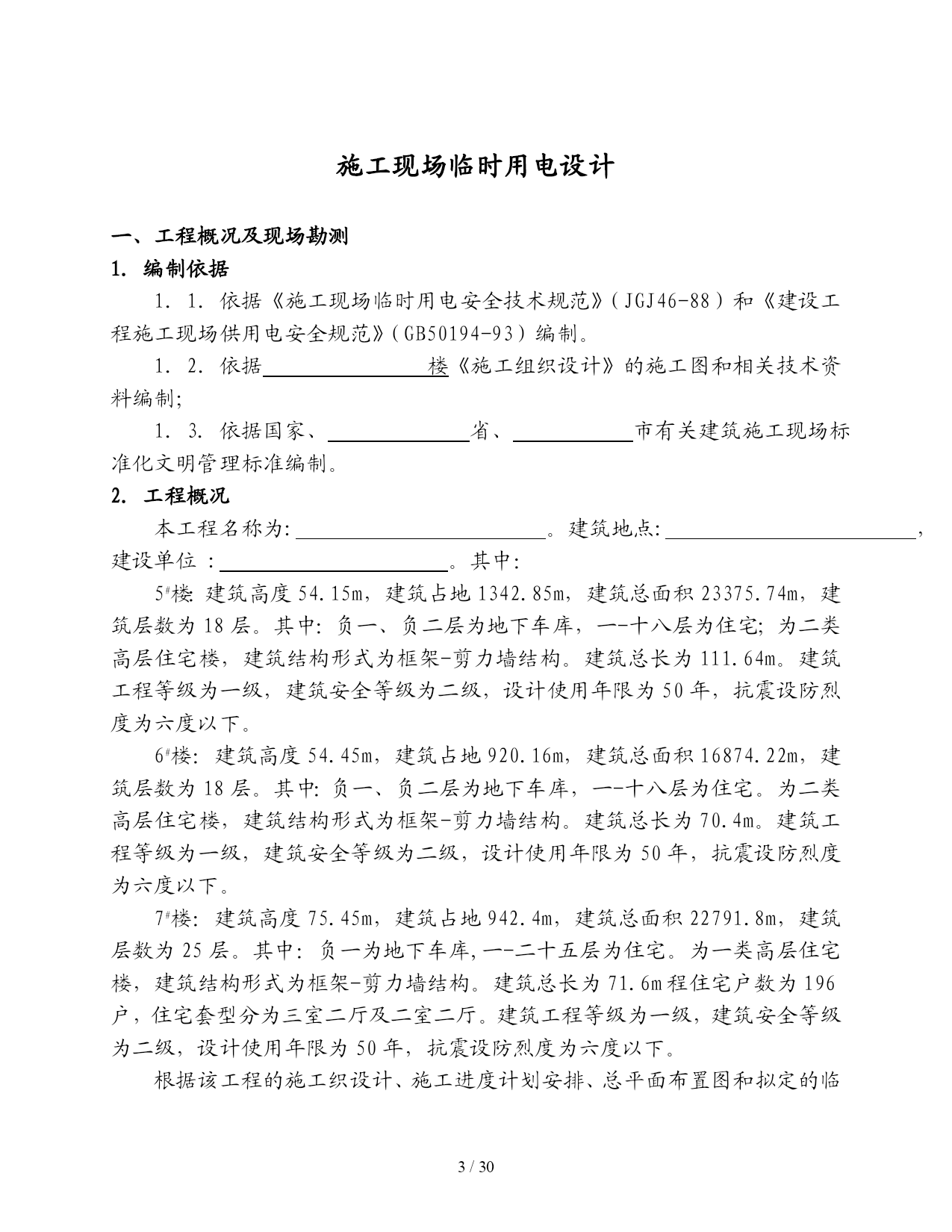

一、工程概况及现场勘测
1．编制依据
1．1．依据《施工现场临时用电安全技术规范》（JGJ46-88）和《建设工程施工现场供用电安全规范》（GB50194-93）编制。
1．2．依据楼《施工组织设计》的施工图和相关技术资料编制；
1．3．依据国家、省、市有关建筑施工现场标准化文明管理标准编制。
2．工程概况
本工程名称为:。建筑地点:，建设单位:。其中：
5#楼：建筑高度54.15m，建筑占地1342.85m，建筑总面积23375.74m，建筑层数为18层。其中：负一、负二层为地下车库，一-十八层为住宅；为二类高层住宅楼，建筑结构形式为框架-剪力墙结构。建筑总长为111.64m。建筑工程等级为一级，建筑安全等级为二级，设计使用年限为50年，抗震设防烈度为六度以下。
6#楼：建筑高度54.45m，建筑占地920.16m，建筑总面积16874.22m，建筑层数为18层。其中：负一、负二层为地下车库，一-十八层为住宅。为二类高层住宅楼，建筑结构形式为框架-剪力墙结构。建筑总长为70.4m。建筑工程等级为一级，建筑安全等级为二级，设计使用年限为50年，抗震设防烈度为六度以下。
7#楼：建筑高度75.45m，建筑占地942.4m，建筑总面积22791.8m，建筑层数为25层。其中：负一为地下车库,一-二十五层为住宅。为一类高层住宅楼，建筑结构形式为框架-剪力墙结构。建筑总长为71.6m程住宅户数为196户，住宅套型分为三室二厅及二室二厅。建筑工程等级为一级，建筑安全等级为二级，设计使用年限为50年，抗震设防烈度为六度以下。
根据该工程的施工织设计、施工进度计划安排、总平面布置图和拟定的临时用电平面布置图，合理确定施工机械设备的位置和三级配电、两级漏电保护的部署。
3．现场勘探及初步设计
(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，临时用电电源由甲方提供的变压器引出，计量装置已装备好，在本项目西边设一总配电室，室设一总配电屏，内设元件设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，变压器至总配电室的电源线采用电缆沿围墙架空敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。

二、现场主要施工用机电设备及线路走向的确定

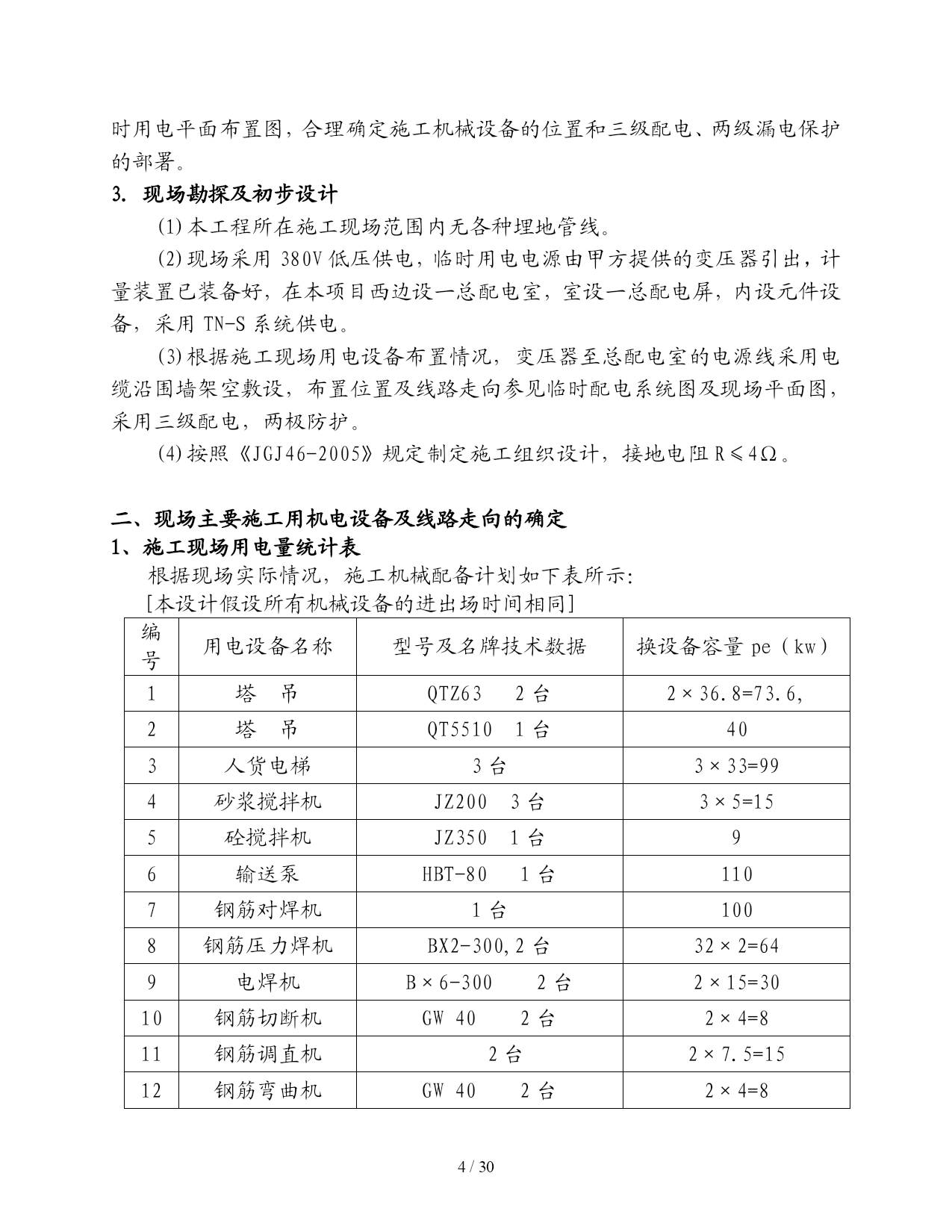

1、施工现场用电量统计表
根据现场实际情况，施工机械配备计划如下表所示：
[本设计假设所有机械设备的进出场时间相同]
编号用电设备名称型号及名牌技术数据换设备容量pe（kw）1塔吊QTZ632台2×36.8=73.6,2塔吊QT55101台403人货电梯3台3×33=994砂浆搅拌机JZ2003台3×5=155砼搅拌机JZ3501台96输送泵HBT-801台1107钢筋对焊机1台1008钢筋压力焊机BX2-300,2台32×2=649电焊机B×6-3002台2×15=3010钢筋切断机GW402台2×4=811钢筋调直机2台2×7.5=1512钢筋弯曲机GW402台2×4=813木工平刨机MLQ3429台9×1.5=13.514振动棒6台6×1.5=915平板振动器3台3×1.5=4.516增压泵及消防泵6台6×7.5=4517电动工具若干1518照明30×3=90

2、供电系统的确定：
现场采用380V低压供电，临时用电电源由甲方提供的变压器引出，计量装置已装备好，因本项目三栋建筑使用设备较多，用电负荷量较大，如果采用一个总屏供电的情况，则有可能导致最大低压电缆无法满足其负荷量，故甲方变压器计量装置及控制装置设置时，提供本项目二个回路电源，则本项目根据变压器输出端的设置采用二个配电室，室内各设一总配电屏，总屏后供电方式树干式的供电方式，根据现场实际施工场地布置确定如下：本项目5、6栋之间地下室顶板上最西边的采光井旁设一配电室，在6、16栋之间的地下室顶板上设一配电室，从变压器至配电室的主电缆全部从地下室内沿顶板用支架敷设。三栋建筑用电设备分二个配电室，总的用电负荷的分配原则是：就近分配，确保基本平衡。
各总配电屏按电器设备设若干回路至各配电箱，见下图：

三、负荷计算
计算负荷利用需要系数法确定。先计算主配电屏的负荷，然后再计算各分回路负荷量，主要计算式如
