大跨度公路桥梁建造新技术与展望.ppt

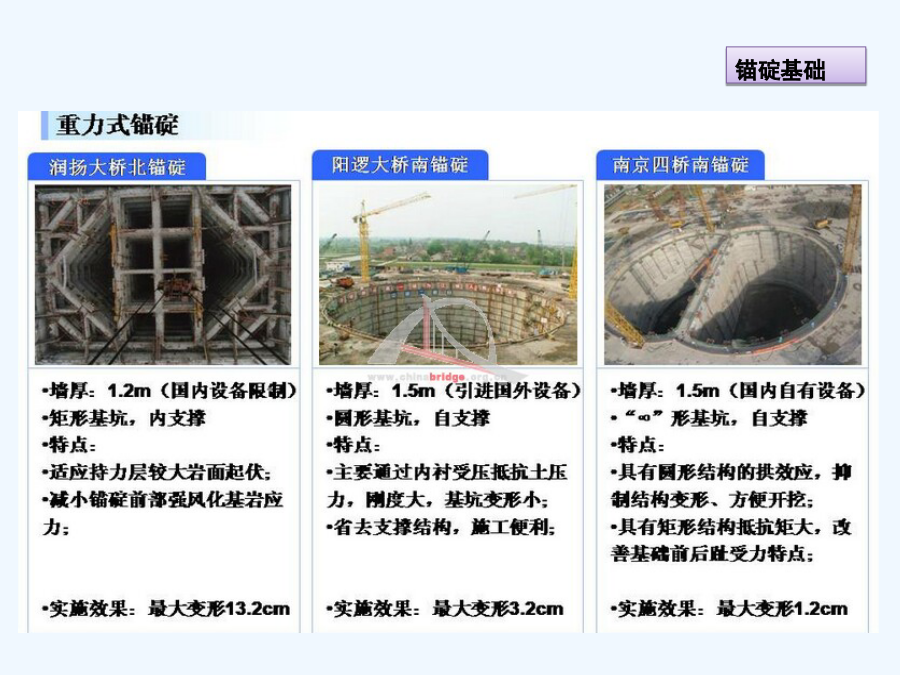

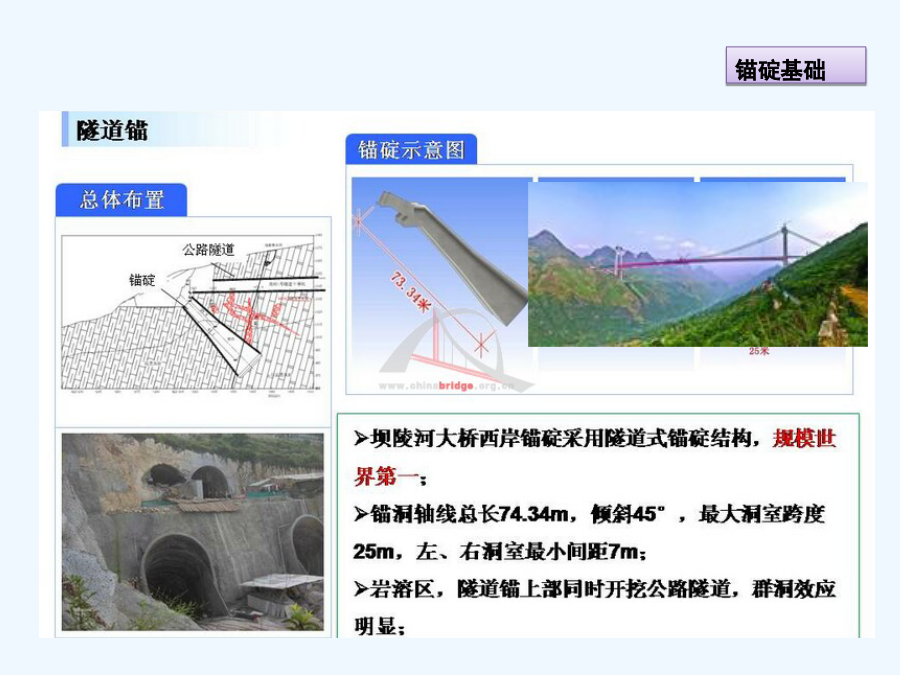

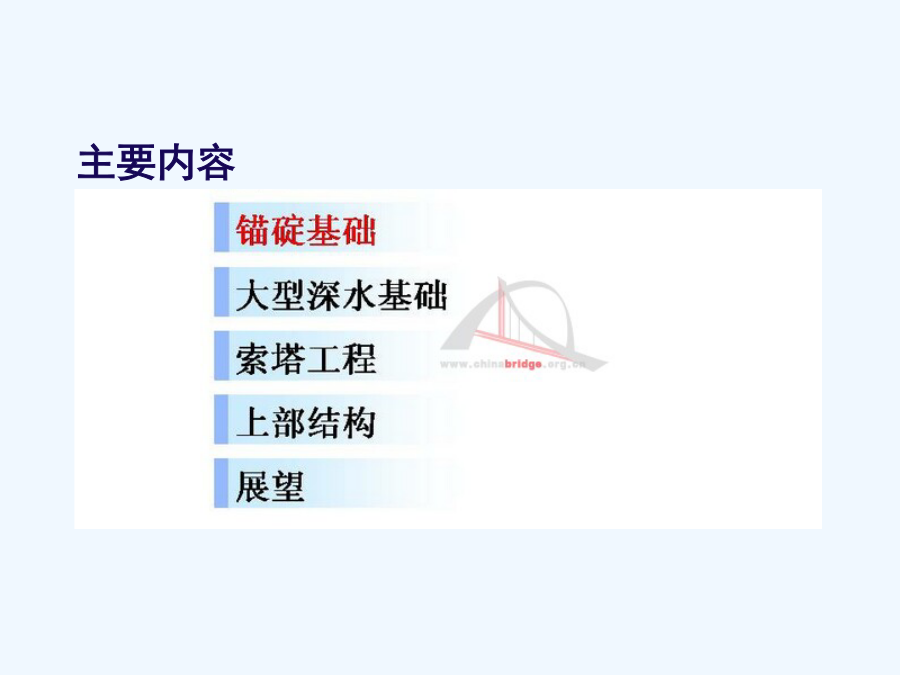

主要内容锚碇基础锚碇基础锚碇基础三种深基础：群桩基础、沉井基础和沉箱基础

1.群桩基础：是由桩和承台组成，具有承载力高、沉降量小而较均匀的特点，几乎可以应用于各种工程地质条件和各种类型的工程。

2.沉井基础：沉井是一个无底无盖的井筒，一般由刃脚、井筒、内隔墙等组成的呈圆形或矩形的筒状结构，挖土下沉，达到设计标高后，进行混凝土封底、填心、修建顶盖，构成沉井基础。沉井基础具有刚性、稳定性、抗震性都较好，有较大的支承面；可以穿过不同性质的土层，将基底放置在承载力较大的土层或岩面上。

3.沉箱基础：是以气压沉箱的一种无底的箱形结构，由于沉箱作业条件差，人体不能承受过大气压，沉箱入水深度一般控制在35米以内，因此，沉箱基础除遇到特殊情况外，一般较少采用。大型深水基础大型深水基础大型深水基础大型深水基础大型深水基础大型深水基础大型深水基础大型深水基础大型深水基础大型深水基础＊沉井施工必须选择枯水期、低流速条件下稳定着床，同时必须确保沉井汛前沉入稳定深度，实现安全度汛。

＊沉井总是上游冲刷、下游堆积，沉井在施工期间有往上游偏移的趋势，沉井着床时实际往下游预偏了18厘米，完全符合施工要求。

＊“钢锚墩导向定位系统”：在墩位上下游170米处各设置一座定位锚墩，沉井通过上下两层拉缆与锚墩平台上的滑车组及卷扬机连接，沉井南北侧各布置上下两层共6个边锚。大型深水基础索塔工程索塔工程索塔工程索塔工程上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之梁桥上部结构之拱桥上部结构之拱桥上部结构之斜拉桥上部结构之斜拉桥上部结构之斜拉桥上部结构之斜拉桥上部结构之悬索桥上部结构之斜拉桥展望
