桥墩、台身施工方案.doc

桥墩、台身施工方案
1施工方法：
在承台顶面准确放出墩台中线和边线，考虑砼保护层后，标出主钢筋就位位置。
将加工好的钢筋运抵工地现场绑扎，在配置第一层垂直筋时，应使其有不同的长度，以符合同一断面筋接头的有关规定。随着绑扎高度的增加，用圆钢管搭设绑扎脚手架，作好钢筋网片的支撑并系好保护层垫块。
条件许可时，可事先加工成钢筋网片或骨架，整体吊装焊接就位。
将标准钢模组合成分块模板片，板片高度及宽度视墩台身尺寸和吊装能力确定。
用夹具将I字钢立柱和板片竖向连接，横向销钉和槽钢横肋，将整个模板连成整体，安装就位，用临时支撑支牢，待另一面模板吊装就位后，用圆钢拉杆外套塑料管并加设锥形垫，外加垫块螺帽，内加横内撑，将二面模板横向连成整体，校正定位。
端头模板要和墙面模板牢固连接，认真采取支撑、加固措施，防止跑模、漏浆。
为保证模板的使用性能和吊装时不变形，模板必须有足够的强度、刚度和稳定性，事先进行认真的设计。
施工脚手架用螺栓连接在立柱上，立柱下部设置可调斜撑，以确保模板位置的正确。
安装直坡式墩台模板，为便于提升，宜有0.5-1%模板高度的锥度，在制作模板时可根据锥度要求加工一定数量的梯形模板，为适应于空心墩台，还须制作收坡式模板。
使用接装式模板修筑圆形、方形墩时，可视吊装能力，分节组拼成整体模板，以加快进度，保证质量及安全。
统筹安排砼拌合站的位置，拌合站的拌合能力必须满足施工需要，原材料质量、砼施工配合比、坍落度等必须符合设计要求。
砼浇筑前应将模板内杂物、已浇砼面上泥土清理干净，模板、钢筋检查合格后，方可进行砼的浇筑。
砼的水平运输视运距远近和方量大小可选用手推车、轻便轨道活底斗车、自卸汽车或砼拌合车。砼垂直运输常用各种吊机、扒杆、吊架、砼泵、砼泵车及皮带输送机等进行高墩台的砼浇筑。
墩台身高度不大时，可搭设木板坡道，中间钉设防滑木条，用手推车运输砼浇筑。当墩台身高度较大，砼下落高度超过2m时，要使用漏斗、串筒。
拼装式模板用于高墩台时，应分层支撑、分层浇筑，在浇筑第一层砼时，于墩台身内预埋支承螺栓，以支承第二层模板的安装和砼的浇筑。
浇筑墩台砼通常搭设普通外脚手架，浇筑高墩台砼时，须采用简易活动脚手架或滑动脚手架。浇筑空心高墩台砼宜搭设内脚手，并兼作提升吊架。
砼应分层、整体、连续浇筑，逐层振捣密实，轻型墩台需设置沉降缝时，缝内要填塞沥青麻絮或其它弹性防水材料，并和基础沉降保持顺直贯通。
砼浇筑时要随时检查模板、支撑是否松动变形、预留孔、预埋支座钢板是否移位，发现问题要及时采取补救措施。
砼浇筑完成应适时覆盖洒水养生，预松模板拉杆透水养生，拆模后也可采用喷洒养生剂、圈套塑料养生。
浇筑轻型薄壁墩台，为防止出现砼裂缝，施工时应认真进行砼配合比设计，严格计量投料，精心施工，重视养生。为保持其墙体的稳定，砼浇筑后，要抓紧安排支撑梁砼的施工，以及上部构件的吊装，使整个构造物早日形成受力框架。
高大的后仰桥台，为平衡偏心，应在浇筑台身砼之后，及时填筑台后路堤土方，防止桥台后倾或前滑。未经填土的台身露出地面的高度不得超过4m，以防因偏心造成基底的不均匀沉陷。
测量放样
钢筋绑扎
模板安装
砼养护
砼浇筑
拆模
钢筋加工
模板组装
砼拌合运输
留试件

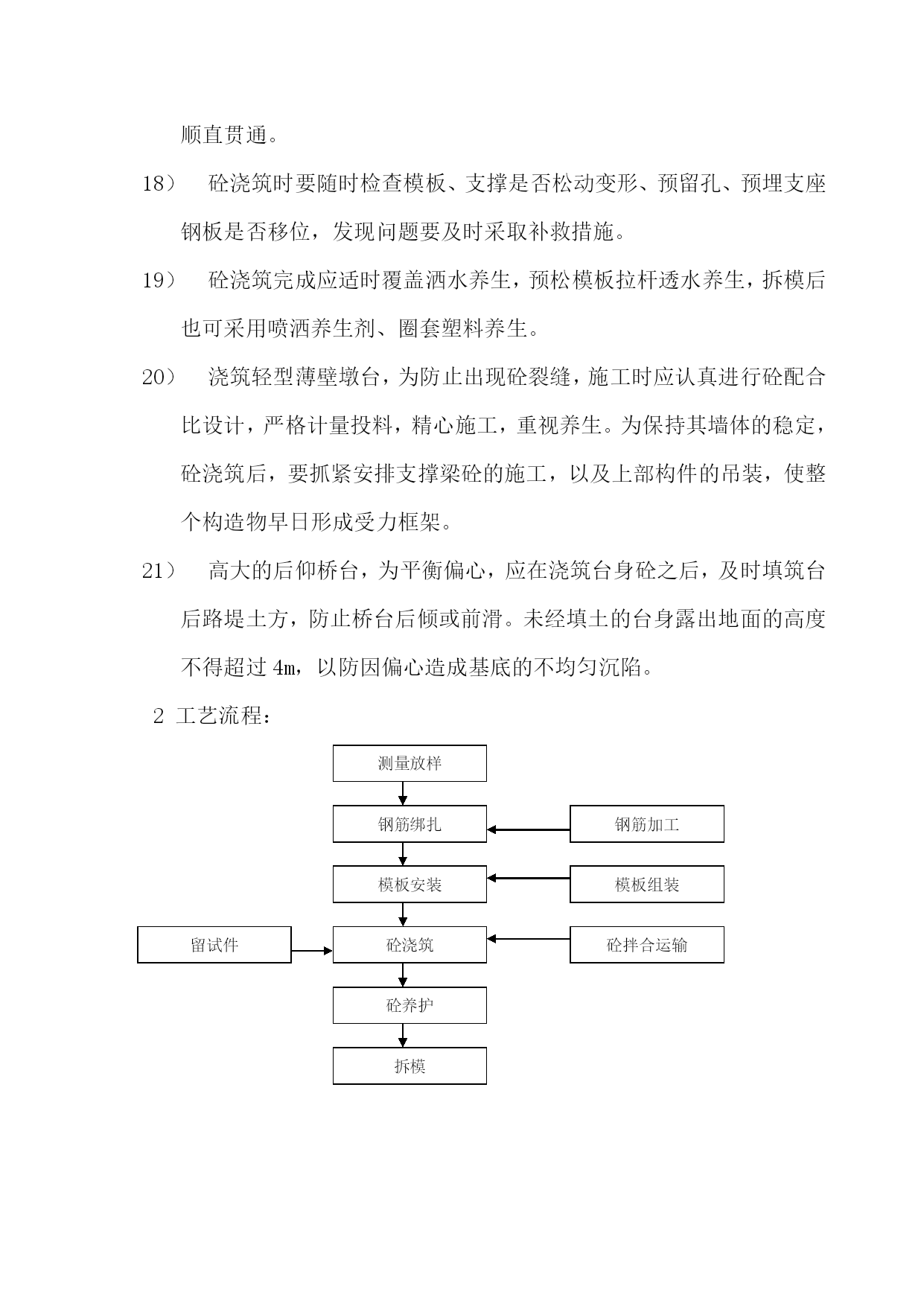

2工艺流程：

3主要机械设备：
砼拌合机、吊车。
