某建筑装饰工程公司设计部制图规范.doc

********建筑装饰工程公司
设计部制图规范
一、总则
工作目标：
规范化--有效提高装饰设计的工作质量；
标准化--提高装饰设计的工作效率；
网络化--便于网络上规范化管理和成果的共享。
工作范围：
本规范适用于我公司所有工程项目的工程制图和CAD制图。
本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑、装饰制图的表达应清晰、完整、统一。

二、制图
1.制图规范：
工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致；
2.图纸目录编排顺序：
装修：图封面→设计说明→图纸目录→装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）→电气改造施工图
电气：电气设计说明→主要设备材料表→平面图→详图→系统图→控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。3.图纸深度工程图纸除应达到国家规范规定深度，公司规定深度外、尚须满足业主提供例图深度及特殊要求。4.图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。所有中英文之标注宜按下表执行
5.图纸版本及修改标记5.1图纸版本图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。5.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1.2方案图或报批图等非施工用图版本号第一次图版本号为A第二次图版本号为B第三次图版本号为C5.2图面修改标记图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号。简单或单一修改仍使用变更通知单。

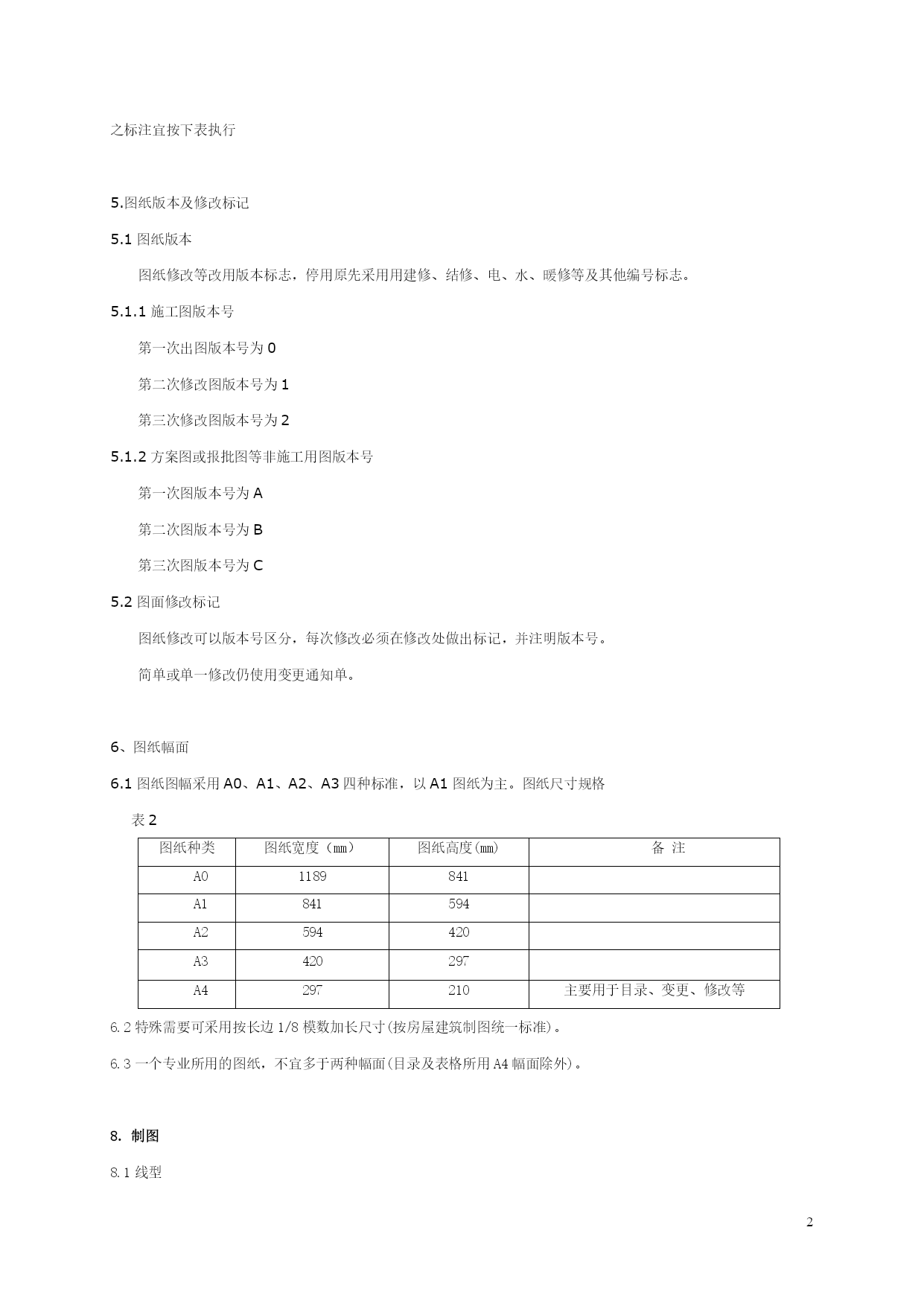

6、图纸幅面6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。图纸尺寸规格表2
图纸种类图纸宽度（mm）图纸高度(mm)备注A01189841A1841594A2594420A3420297A4297210主要用于目录、变更、修改等6.2特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。6.3一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
8．制图
8.1线型
8．1．1常用绘图线型有实线、虚线、折断线、点划线等一般分粗线、中粗线、细线三种。
8．1．2线型宽用：0.4mm、0.2mm、0.15mm、0.07mm四种。
8．1．3所有施工图纸，均参照表5所列笔宽绘制，线型及其宽度所适用的范围如下表：
名称线型线宽适用范围粗实线0.4mm构筑物的外轮廓线、剖切位置线、地面线、详图符号、图纸的图框线、标题与会签栏中粗实线0.2mm家具的装饰结构的轮廓线、标注尺寸的起止短划线细实线0.15mm家具和装饰结构的辅助线、标注尺寸线、材料说明文字、文字引出线、索引符号的圆圈、标注文字最细实线0.07mm填充线中粗虚线0.2mm需要画出的看不到的轮廓线细点划线0.15mm中心线、对称线、定位轴线细的双点划线0.15mm假想轮廓线成型以前的原始轮廓线粗点划线0.4mm结构图中梁或构架的位置线折断线0.15mm不需要画全的断开界线8．1．4线宽与绘图色彩的对应：0.4mm宽线为白色(墙体),0.2mm宽线为浅蓝色(家私),0.15mm宽线为绿色（装饰结构的辅助线、门窗线）、黄色（材料说明文字、文字引出线）、红色（标注尺寸线）、0.07mm宽线为浅灰色(填充线)。

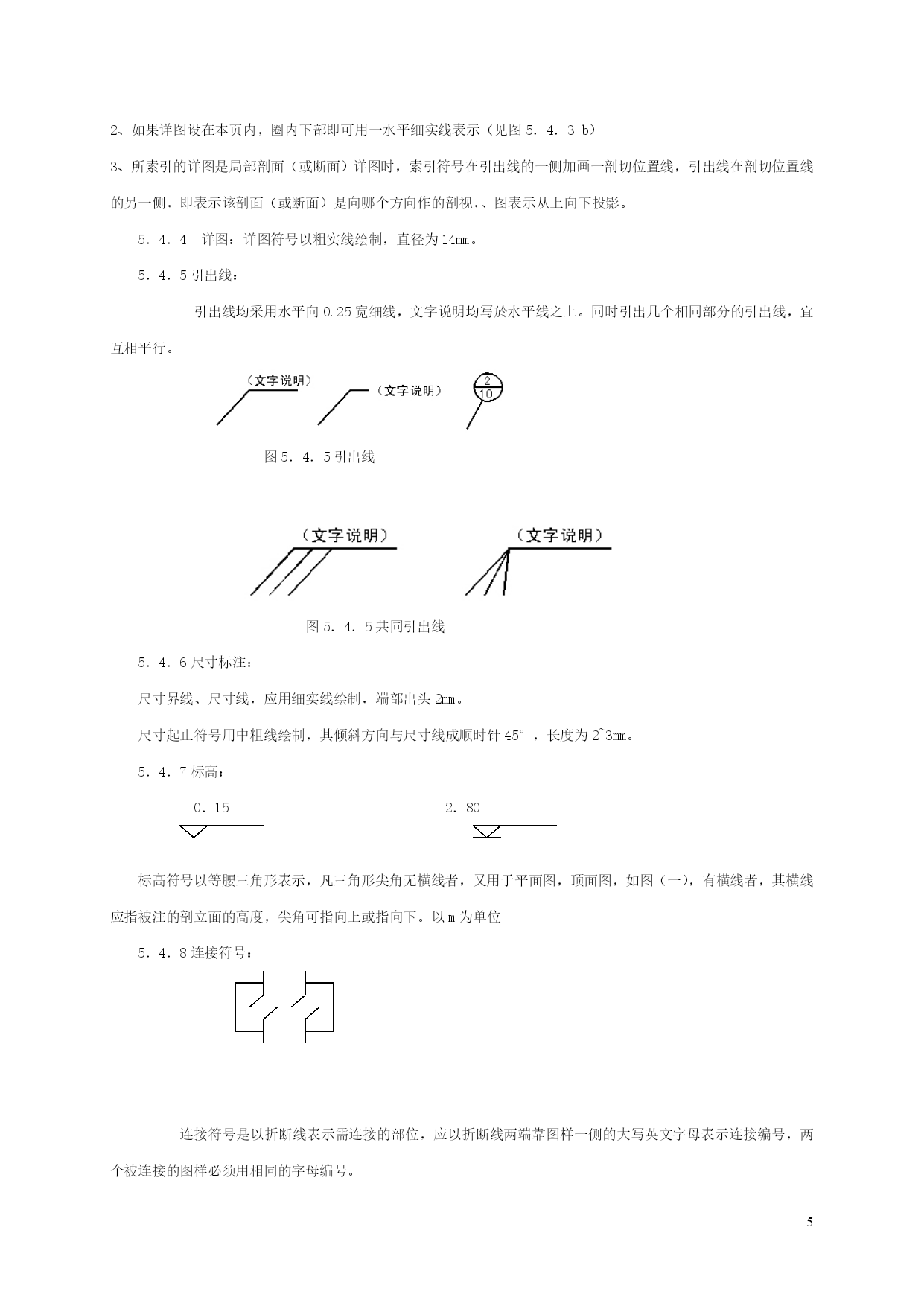

8．2标注
8.2.1尺寸标注线型为0.15mm宽的细实线
8．2．2起止符号为0.20mm宽的斜中粗线，其倾斜方向与尺寸界线成顺时针45度角，长度为2-3mm。
8．2．3尺寸数字：在一般情况下，当尺寸线为水平方向时，数字注写于尺寸线的上方，当尺寸线为垂直方向时，数字注写于尺寸线左边。数字大小为绘图比例的二倍。
8．2．4尺寸标注
8．2．4．1尺寸数字宜标注于图样轮廓线以外，不宜与图纸、文字及符号等相交。
8．2．4．2互相平行的尺寸线，应从被注的图形轮廓线由近向远排列，小尺寸线应距轮廓线较近，大尺寸线应距轮廓线较远。
8．2．4．3度的尺寸标注：在某些施工图中
8．2．4．4标注数字为黑体。

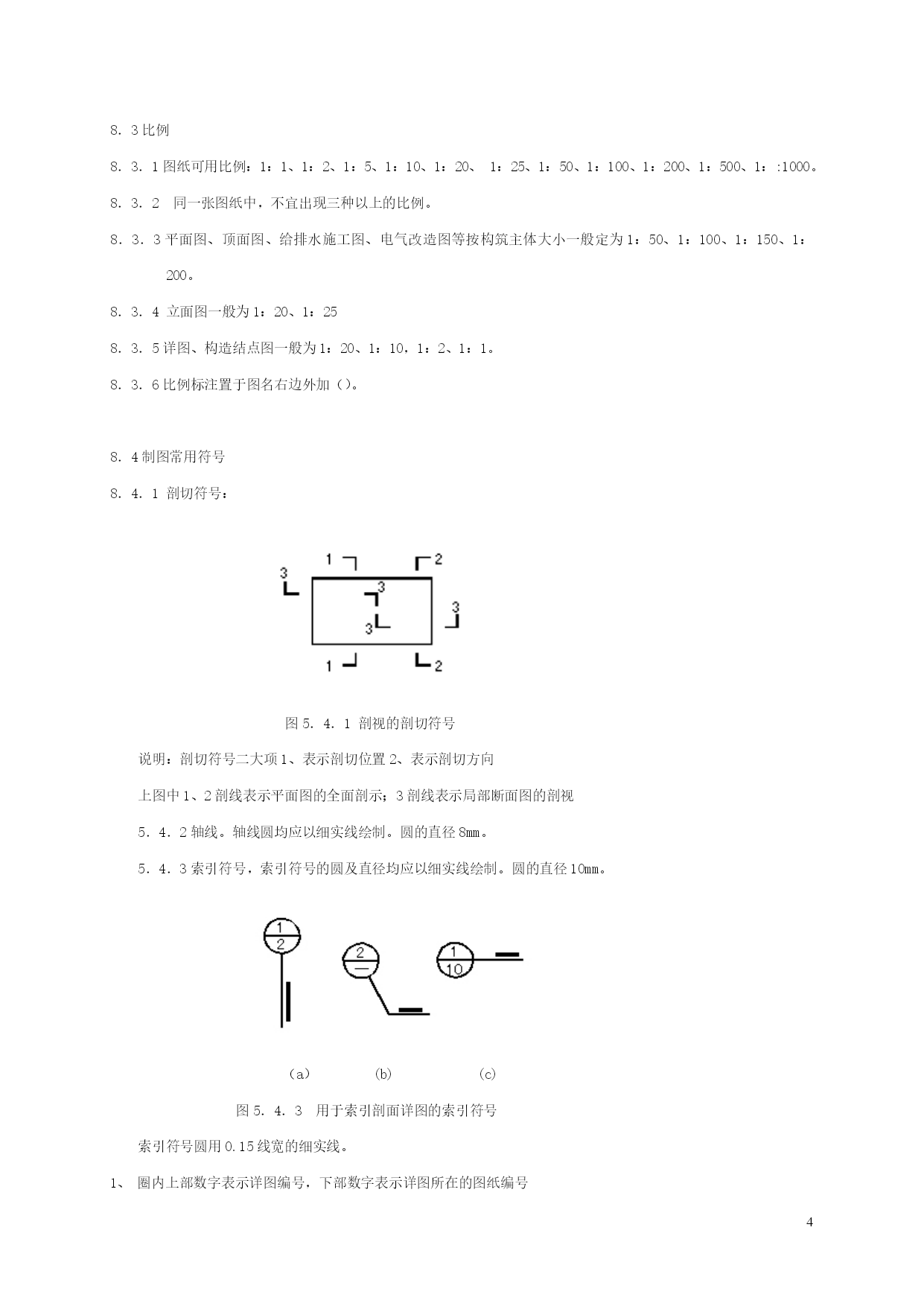

8．3比
