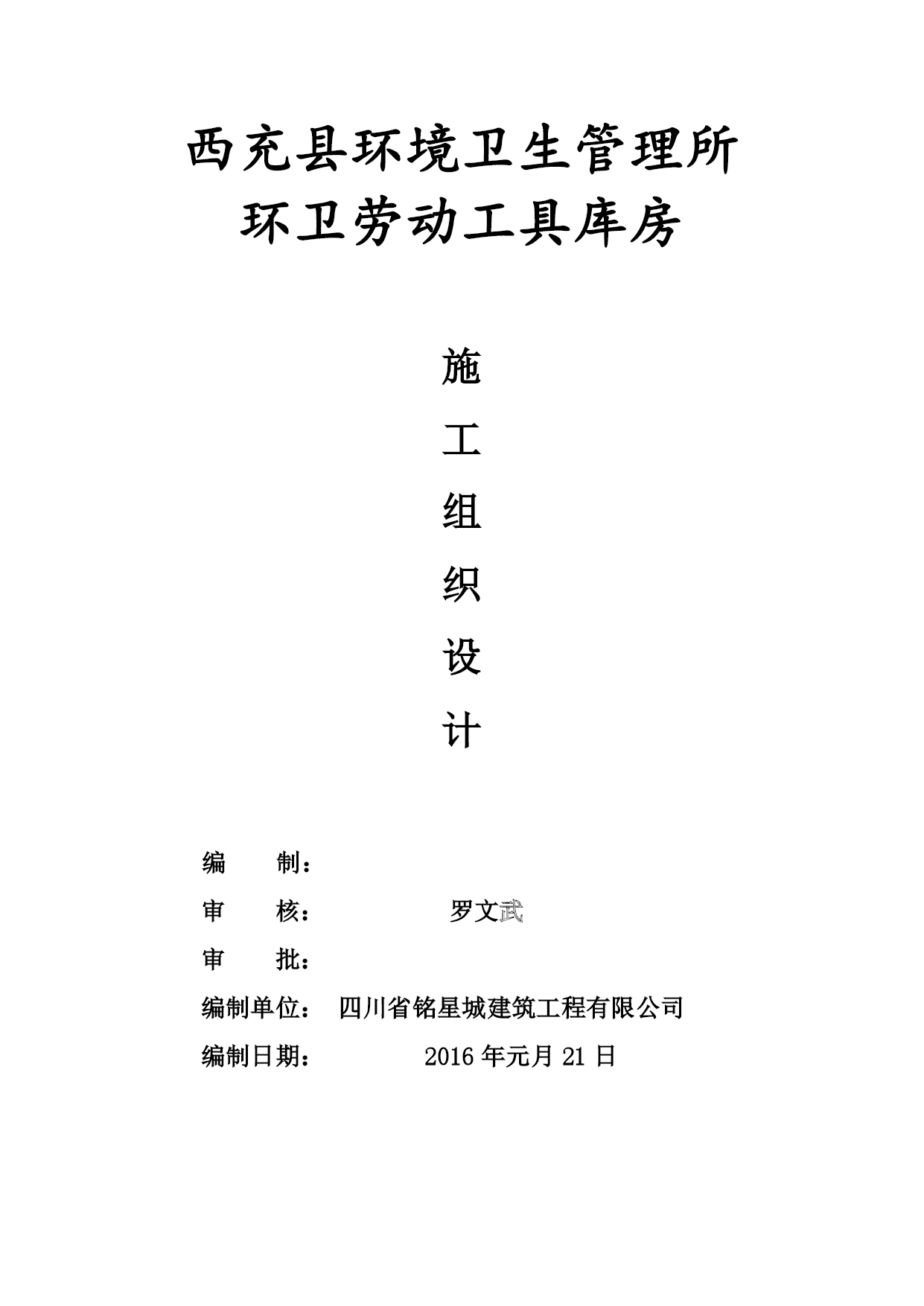

钢结构厂房施工组织设计.doc

/NUMPAGES88
西充县环境卫生管理所
环卫劳动工具库房

施
工
组
织
设
计

编制：
审核：罗文武
审批：
编制单位：四川省铭星城建筑工程有限公司
编制日期：2016年元月21日

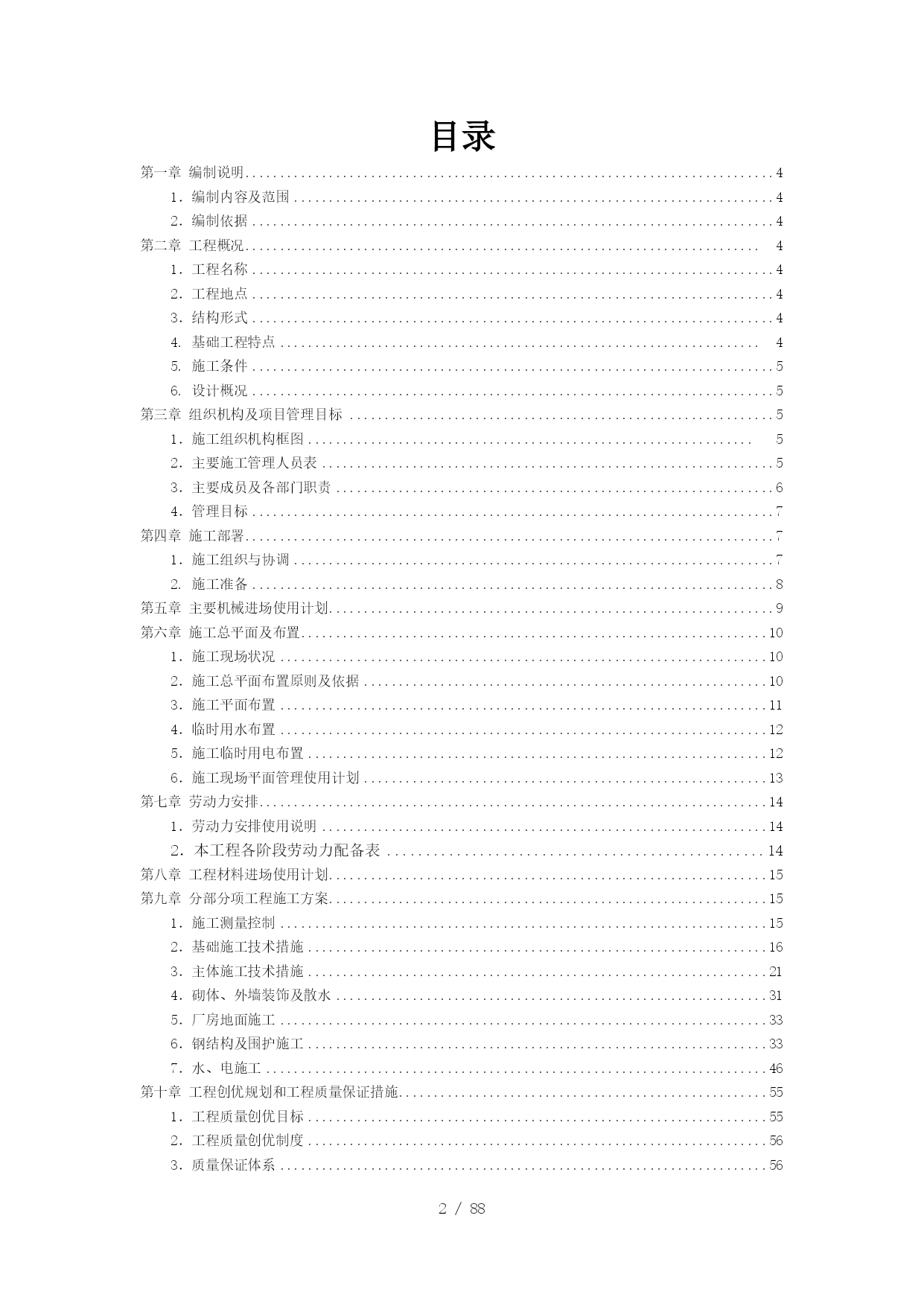

目录
TOC\o"1-4"\z第一章编制说明 4
1．编制内容及范围 4
2．编制依据 4
第二章工程概况 4
1．工程名称 4
2．工程地点 4
3．结构形式 4
4.基础工程特点 4
5.施工条件 5
6.设计概况 5
第三章组织机构及项目管理目标 5
1．施工组织机构框图 5
2．主要施工管理人员表 5
3．主要成员及各部门职责 6
4．管理目标 7
第四章施工部署 7
1．施工组织与协调 7
2.施工准备 8
第五章主要机械进场使用计划 9
第六章施工总平面及布置 10
1．施工现场状况 10
2．施工总平面布置原则及依据 10
3．施工平面布置 11
4．临时用水布置 12
5．施工临时用电布置 12
6．施工现场平面管理使用计划 13
第七章劳动力安排 14
1．劳动力安排使用说明 14
2．本工程各阶段劳动力配备表 14
第八章工程材料进场使用计划 15
第九章分部分项工程施工方案 15
1．施工测量控制 15
2．基础施工技术措施 16
3．主体施工技术措施 21
4．砌体、外墙装饰及散水 31
5．厂房地面施工 33
6．钢结构及围护施工 33
7．水、电施工 46
第十章工程创优规划和工程质量保证措施 55
1．工程质量创优目标 55
2．工程质量创优制度 56
3．质量保证体系 56
4．保证质量主要施工技术措施 57
第十一章施工进度计划、工期保证及赶工措施 59
1．施工进度计划编制说明 59
2．材料采购计划 59
3．施工进度计划及保证措施 60
第十二章安全管理体系及安全保证措施 69
1．安全保证体系 69
2．安全保证措施 71
3．“三宝”、“四口”防护 74
4．施工用电安全措施 74
5．中小型机械安全措施 75
第十三章施工现场管理及文明施工措施 76
1．文明标准化管理要素 76
2．施工现场封闭管理 77
3．施工现场标志牌设置 77
4．施工现场场容场貌管理 77
5．施工现场临时设施管理 78
6．环境绿化管理 79
7．文明施工综合管理 79
8．现场消防管理 79
第十四章减少扰民降低环境和噪音污染防治措施 84
1．现场管理措施 84
2．降噪音专项措施 85
第十五章冬雨季施工措施 86
1．冬季施工技术措施 86
2．分项工程冬季施工措施 86
3．雨季施工措施 88
第十六章附图 90
1．施工平面布置图 90
2．施工进度计划表 90
3．项目组织机构图 90

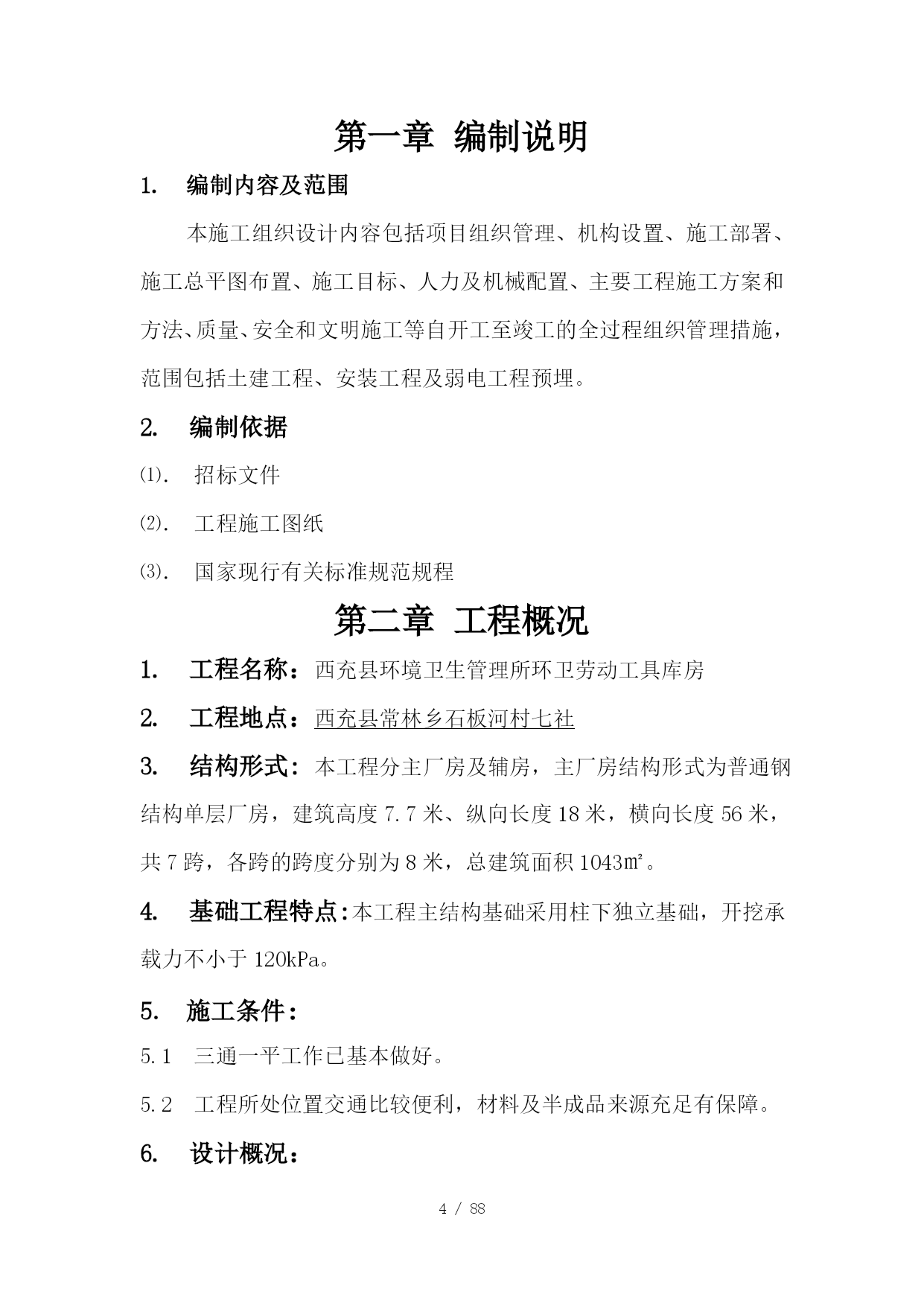

第一章编制说明
1.编制内容及范围
本施工组织设计内容包括项目组织管理、机构设置、施工部署、施工总平图布置、施工目标、人力及机械配置、主要工程施工方案和方法、质量、安全和文明施工等自开工至竣工的全过程组织管理措施，范围包括土建工程、安装工程及弱电工程预埋。
2.编制依据
⑴．招标文件
⑵．工程施工图纸
⑶．国家现行有关标准规范规程
第二章工程概况
1.工程名称：西充县环境卫生管理所环卫劳动工具库房
2.工程地点：西充县常林乡石板河村七社
3.结构形式:本工程分主厂房及辅房，主厂房结构形式为普通钢结构单层厂房，建筑高度7.7米、纵向长度18米，横向长度56米，共7跨，各跨的跨度分别为8米，总建筑面积1043㎡。
4.基础工程特点:本工程主结构基础采用柱下独立基础，开挖承载力不小于120kPa。
5.施工条件：
5.1三通一平工作已基本做好。
5.2工程所处位置交通比较便利，材料及半成品来源充足有保障。
6.设计概况：
工程部位工程做法墙体主厂房1.2米以下采用MU10,240厚烧结页岩多孔砖，M7.5混合砂浆砌筑，生产辅助间外墙及与厂房相邻墙均为250厚蒸压加气混凝土砌块，生活间内墙均为200厚蒸压加气混凝土砌块；车间变电所墙体为240厚烧结页岩多孔砖，墙强度等级MU10，M7.5混合砂浆砌筑。女儿墙采用钢筋混凝土屋面本工程钢结构屋面防水等级为Ⅱ级，设防做法为压型钢板自防水，合理使用年限为15年；钢筋混凝土屋面防水等级为Ⅱ级，合理使用年限15年，为双层SBS防水卷材防水。门窗建筑外门窗抗风压性能分级为3，气密性能分级为4，水密性能分级为3，隔声性能分级为4。双向平开门立于墙中，单向平开门与开启方向墙面平，未注明者立于墙中。油漆外露铁件表面除锈，红丹打底，刷浅灰色调和漆两边，所有木门及木构件均先打腻子，刷底油一遍，刷浅灰色调和漆两遍。第三章组织机构及工程管理目标
1.组织机构框架图（附图）
2.项目部主要人员名单
序号姓名职务职称证书名称专业1张文格项目经理工程师一级建造师工民建2赵
