拉斐公馆▪北区

编制单位：遂宁市科华建筑工程有限公司
编制时间：2017年6月25日

工程概况
序号项目内容1工程名称银河路西侧棚户区改造工程2工程地址遂宁市船山区银河路与明霞路交汇处3建设单位遂宁市凯达房地产开发有限公司4设计单位中国建筑西南设计研究院有限公司5监理单位遂宁市广厦工程监理有限公司6监督单位遂宁市安全质量监督局7施工单位遂宁市科华建筑工程有限公司8基本情况总工期承包方式质量目标22月包工包料优质9建筑规模总占地面积70亩建筑面积20万m210建筑高度层数地上32层，地下2层总高度99.15m建筑功能商住楼结构类型框架剪力墙结构基础形式桩基础和筏板基础根据《岩土工程勘察报告》和设计要求地基承载力持力层须达到中密卵石层。拟建建筑物基底处主要为卵石，其承载力、地基土变形沉降量及础倾斜值经估算均可满足设计及规范要求，可采用天然地基、筏板基础，以卵石层作为基础持力层。在设计时应充分考虑到拟建建筑物基底处以松散及稍密卵石为主，呈互层状交错产出，局部地段夹薄层或透镜体状粉砂，为不均匀地基土；如采用天然地基、筏板基础，以卵石层作为基础持力层，应进行拟建建筑物变形和沉降验算；如需对松散、稍密卵石等进行换填或加固处理，处理后均应进行检测。
土方开挖采用机械大开挖，人工配合清除基底预留土层及特殊区域。
本工程主楼基坑为筏板基础基坑，附楼基坑为人工挖孔桩及独立柱基承台地梁基础，自然地面标高为273.04-278.54m。底板垫层厚100,基坑大开挖深度10.15m。
根据本工程围护方案和场地特点，以及本工程的实际情况，我单位确定采用机械开挖土方，离坑底20-30㎝土层，采用小挖机配合人工挖土，离坑底20㎝范围内用人工修底挖除土方，以避免挖土时扰动基土。本工程挖土根据上部结构施工顺序分段、分层进行。由于场地限制和大量的土方量必须及时外运储存，因此机械、人工用量较大而且必须连续作业。
二、施工准备

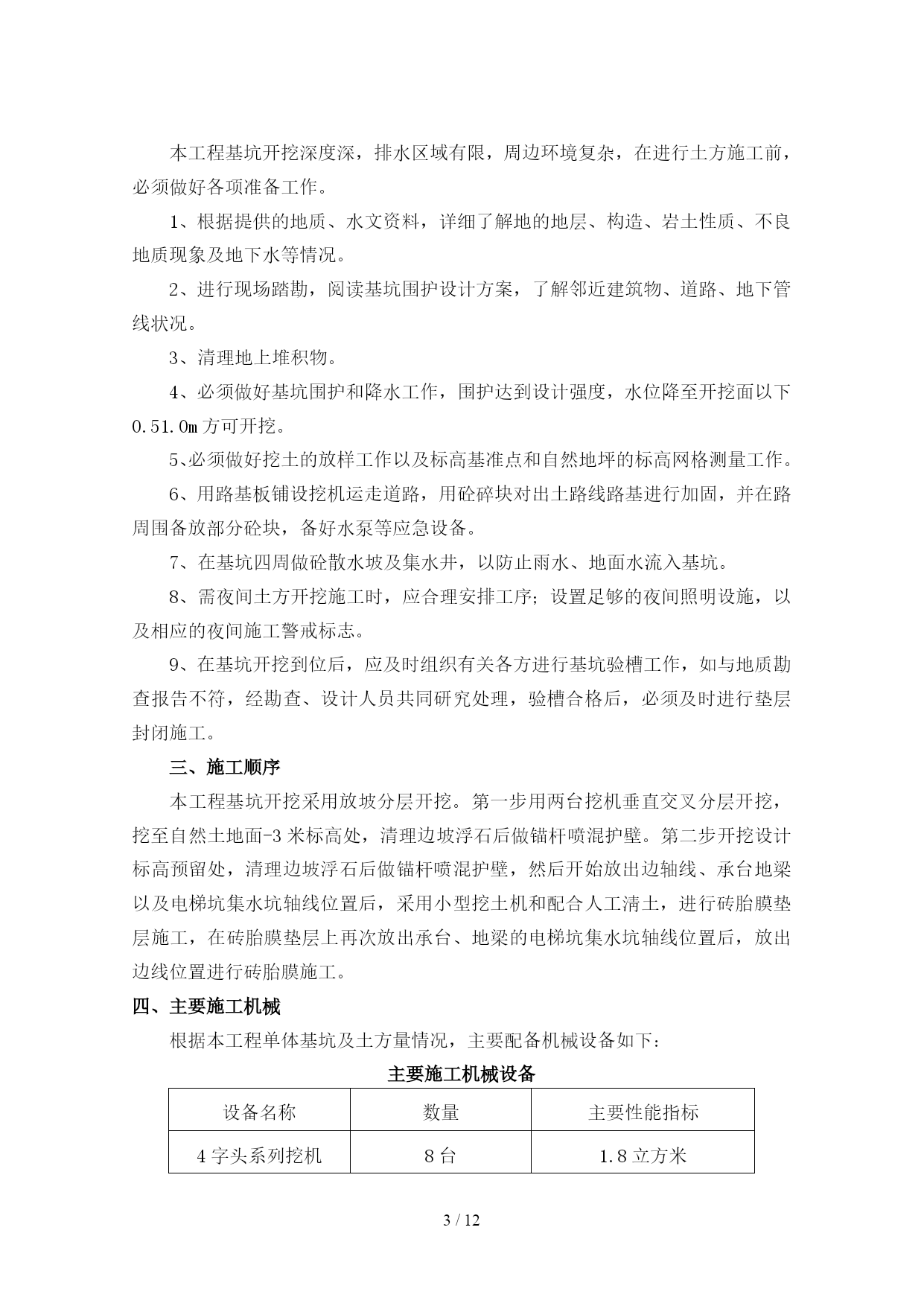

本工程基坑开挖深度深，排水区域有限，周边环境复杂，在进行土方施工前，必须做好各项准备工作。
1、根据提供的地质、水文资料，详细了解地的地层、构造、岩土性质、不良地质现象及地下水等情况。
2、进行现场踏勘，阅读基坑围护设计方案，了解邻近建筑物、道路、地下管线状况。
3、清理地上堆积物。
4、必须做好基坑围护和降水工作，围护达到设计强度，水位降至开挖面以下0.51.0m方可开挖。
5、必须做好挖土的放样工作以及标高基准点和自然地坪的标高网格测量工作。
6、用路基板铺设挖机运走道路，用砼碎块对出土路线路基进行加固，并在路周围备放部分砼块，备好水泵等应急设备。
7、在基坑四周做砼散水坡及集水井，以防止雨水、地面水流入基坑。
8、需夜间土方开挖施工时，应合理安排工序；设置足够的夜间照明设施，以及相应的夜间施工警戒标志。
9、在基坑开挖到位后，应及时组织有关各方进行基坑验槽工作，如与地质勘查报告不符，经勘查、设计人员共同研究处理，验槽合格后，必须及时进行垫层封闭施工。
三、施工顺序
本工程基坑开挖采用放坡分层开挖。第一步用两台挖机垂直交叉分层开挖，挖至自然土地面-3米标高处，清理边坡浮石后做锚杆喷混护壁。第二步开挖设计标高预留处，清理边坡浮石后做锚杆喷混护壁，然后开始放出边轴线、承台地梁以及电梯坑集水坑轴线位置后，采用小型挖土机和配合人工淸土，进行砖胎膜垫层施工，在砖胎膜垫层上再次放出承台、地梁的电梯坑集水坑轴线位置后，放出边线位置进行砖胎膜施工。
四、主要施工机械
根据本工程单体基坑及土方量情况，主要配备机械设备如下：
主要施工机械设备
设备名称数量主要性能指标4字头系列挖机8台1.8立方米小挖机1台0.3立方米20吨运输车20辆自卸水泵6台/水平仪1台/全站仪1台/注：所有进入现场设备必须经过专业人员检查符合要求后方可投入施工。
五、施工方法
1、土方开挖
土方开挖与测量放线施工密切配合，是保证护坡施工周期和质量的重要环节。基槽开挖以机械挖方法为主，配合人工削坡修整。土方开挖须满足下述要求：
A.每步机械挖方时，预留30～50厚的保护土层,局部区域超挖深300，以便人工挖孔桩出土回填，该回填土采用20T压路机进行每150分层碾压。
B.分层进行开挖，每步高度为1.8～3m，每段长度为15～25。
C.卵石石方按1：0.4的坡比进行放坡开挖，在遇回填土方时按1：0.7坡比进行开挖。
D.参照该工程结构、建筑施工图，基坑底外围延伸800开挖作为施工区域。
2、特殊处理
边坡渗水处理。为防止由于地下管线漏水及上层滞水的影响，边坡段出现渗水，护坡施工过程中，在边坡渗水地段作适当加强。
坡面排水：贴着坡面按一定的水平间距布置竖向排水措施，间距为1～5m。这些排水管在每间隔5段开挖距离的底部设置积水
