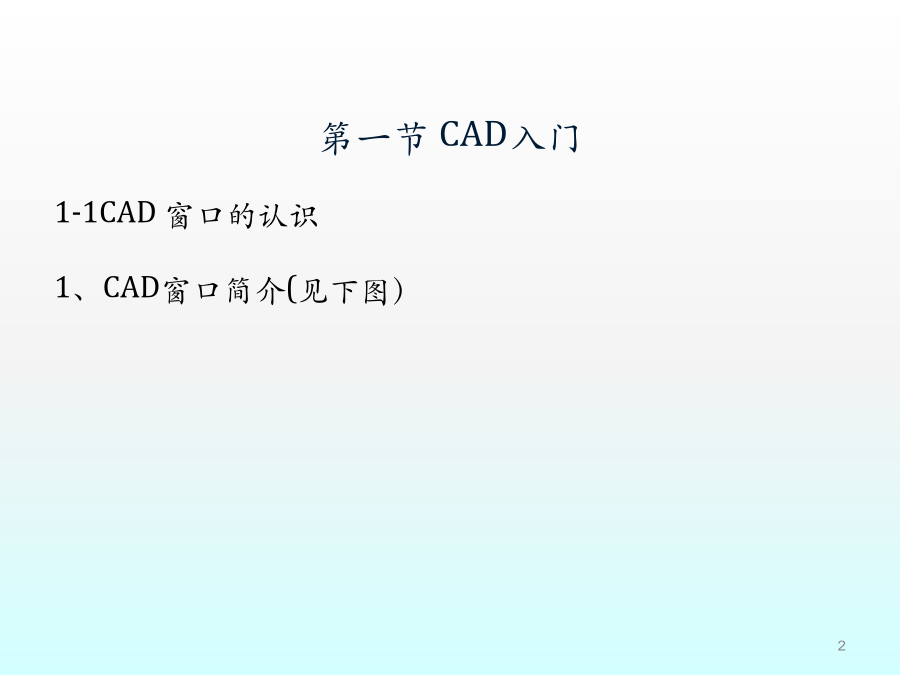

商业地产CAD平面基础操作培训材料第一节CAD入门
1-1CAD窗口的认识

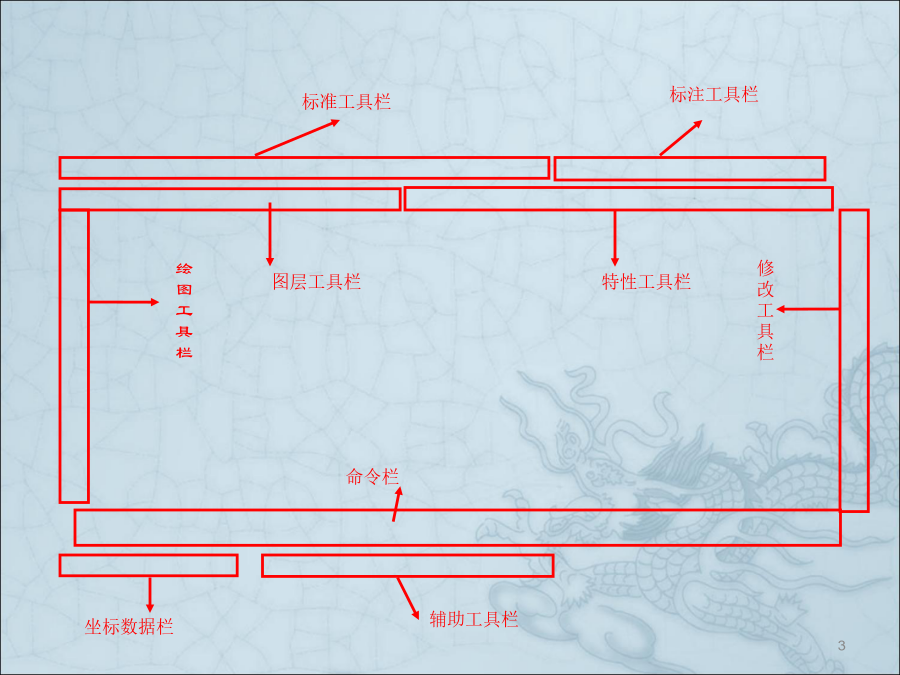

1、CAD窗口简介(见下图）
2、如何添加工具栏1-2CAD入门实例
这一节我们将通过简单实例来说明CAD的工作过程，步骤如下：
1、画直线
单击绘图工具栏【直线】
Line指定第一点：（取点1）
指定下一点或[放弃（U）]：（取点2）
指定下一点或[放弃（U）]：（取点3）
指定下一点或[闭合(C)/放弃(U)]：（输入C，然后按回车键）第二节基本图形的绘制和显示
2-1基本绘图命令
1、LINE(直线)命令
1.1命令功能：绘制一条直线或连续折线。
1.2操作方法
单击绘图工具栏直线图案
Line指定第一点：（输入起点坐标或在屏幕上点取一点）即给起点；
指定下一点或[放弃（U）]：（输入端点坐标或在屏幕上点取一点）即给端点；
输入（U）回车两次即放弃上一次画的直线、回车或按空格键，结束画线；

2、ARC（圆弧）命令
2.1该命令功能：该命令按用户指定的方法绘制圆弧，用户可根据自己的需要和已知条件的不同来选择不同的方法。
2.2操作方法
单击绘图工具栏圆弧图案
ACR指定圆弧的起点或[圆心（C）]：（在屏幕上点取第1点）
指定圆弧的第二点或[圆心（C）或端点（E）]：（在屏幕上点取第2点）
指定圆弧的端点：（在屏幕上点取第3点）3、CIRCLE（圆）命令
单击绘图工具栏【圆】
3.1该命令功能：该命令的主要功能是按用户指定的方法画圆。
3.2操作方法
3.2.1给定圆心和半径画圆
单击绘图工具栏【圆】
CIRCLE指定的圆心或[三点（3P）/二点（2P）/相切、相切、半径(T)]：[在屏幕上点取一点(A)]（如图所示）
指定圆的半径或[直径（D）]：（输入数值，按空格键）

3.2.2给定直径的两端画圆
单击绘图工具栏【圆】
CIRCLE指定的圆心或[三点（3P）/二点（2P）/相切、相切、半径(T)]：（输入2P按空格键）
指定直径第一个端点：（选择A点）
指定直径第二个端点：（选择B点）即可，如下图：

4．矩形实体命令
4.1命令功能：按给定的两个对角点，画矩形。
4.2操作方法
单击绘图工具栏【矩形】
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（在屏幕中选取一点，作为指定第一个角点或输入坐标数据）
指定另一个角点或[尺寸(D)]:（在屏幕中选取一点，作为指定第二个角点或输入坐标数据）即可。如下图所示

2-2图形的显示控制
为了便于绘图操作，CAD提供了一些控制图形显示的命令，一般情况下，这些命令只能改变图形在屏幕上的显示方式，使图形按操作者期望的位置、比例和显示范围显示。这些命令不改变图形的实际尺寸，也不能使实体间的相对位置发生变化。
1、缩放工具栏
如右图所示
2、缩放工具栏的介绍
放大缩小

第三节常用辅助工具
实用的辅助工具命令，这些命令并不能生成或编辑实体，但使用这些命令可建立一个更好的绘图环境，使用户能够用较少的时间绘制出高精度的图形。本章主要介绍最常用的几个。
3-1绘图模式
1、常用绘图模式工具栏的认识。

2、正交模式
2.1命令功能
当正交模式处于打开状态时，鼠标所拖出的所有线条都是平行于坐标轴的，迅速准确地绘制出与坐标轴平行的线段。

2.2操作方法
用鼠标单击辅助工具栏中【正交】即打开，如下图所示。

若关闭正交再用鼠标再单击辅助工具栏中【正交】即关闭，如下图所示
3、栅格模式
3．1命令功能
在屏幕上显示有一定间距的栅格，并设备X方向和Y方向的栅格间距。栅格不是图形的一部分，只是作为视觉参考，不会被打印出。
3．2操作方法
用鼠标单击辅助工具栏中【栅格】即打开，

在右图所看到一点点正是栅格
4、捕捉模式
4.1命令功能：它能捕捉光标，使光标在移动时只能落在栅格节点上。
4.2操作方法
用鼠标单击辅助工具栏中【捕捉】即打开，如下图所示。

若关闭捕捉再用鼠标再单击辅助工具栏中【捕捉】即关闭，如下图所示。
3-2目标捕捉
1、常用绘图模式工具栏的认识。

2、命令功能：使光标在一些特殊点上定位。利用目标捕捉的方法可以方便、迅速、准确地捕捉到这些实体上的特殊点，提高了作图精度。
3、操作方法
用鼠标右击辅助工具栏中【对象捕捉】再选取【设置】出现对话框如下图所示

在该对话框中选取想要进行对象捕捉，然后在启用对象捕捉上打“√”。
画图时对某项进行捕捉时，也会显示相对应的符号。
第四节图形的编辑
4-1实体的复制和删除
1、实体的删除
我们在画图中经常发现画错了，我们进行取消操作或选定实体直接按【Delete】进行删除等。
2、实体的复制
在绘制一幅图形时，有时某一部分在图中出现不止一次，为了提高绘图速度，可先画该部分的一个完整图形，然
