单片机打铃系统的PPTPPT.ppt

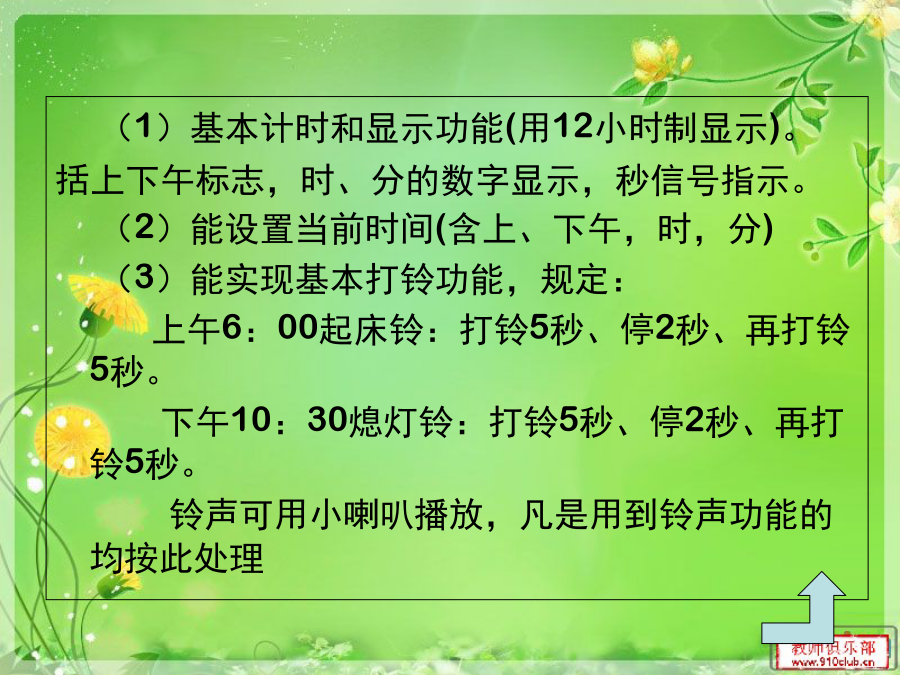

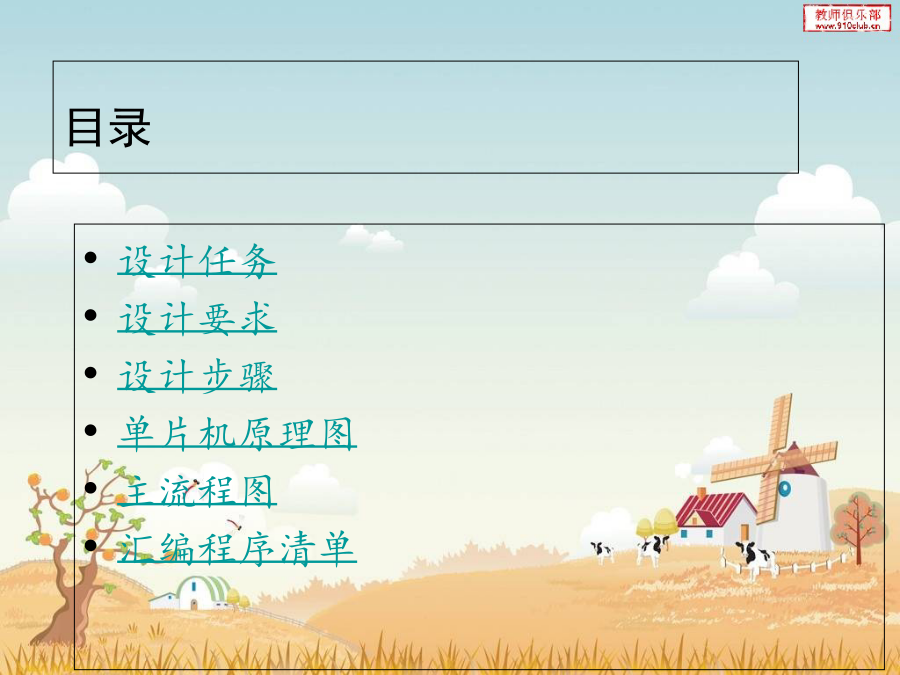

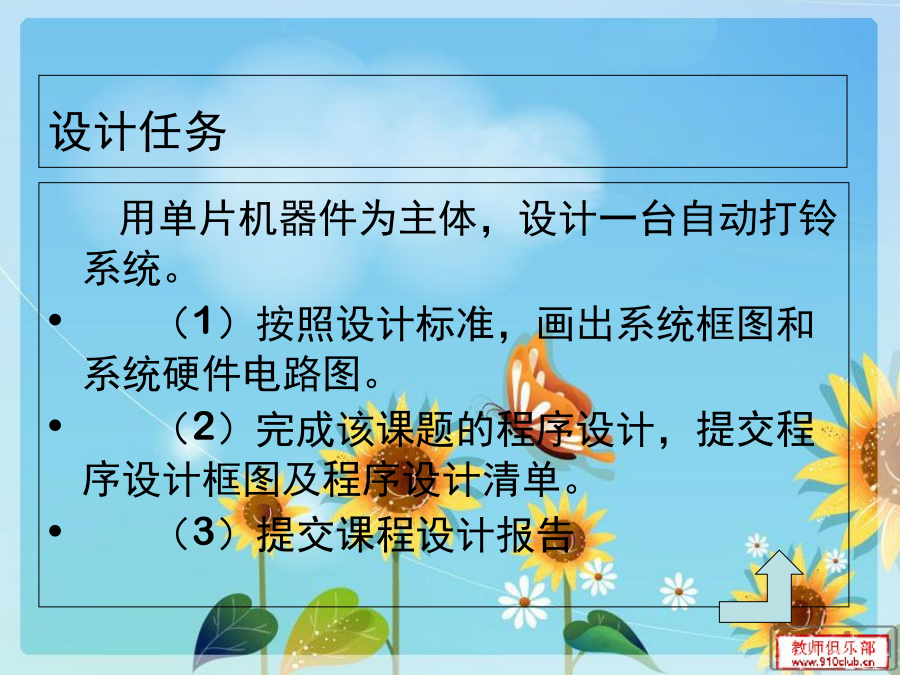

目录设计任务设计要求（1）基本计时和显示功能(用12小时制显示)。
括上下午标志，时、分的数字显示，秒信号指示。
（2）能设置当前时间(含上、下午，时，分)
（3）能实现基本打铃功能，规定：
上午6：00起床铃：打铃5秒、停2秒、再打铃5秒。
下午10：30熄灯铃：打铃5秒、停2秒、再打铃5秒。

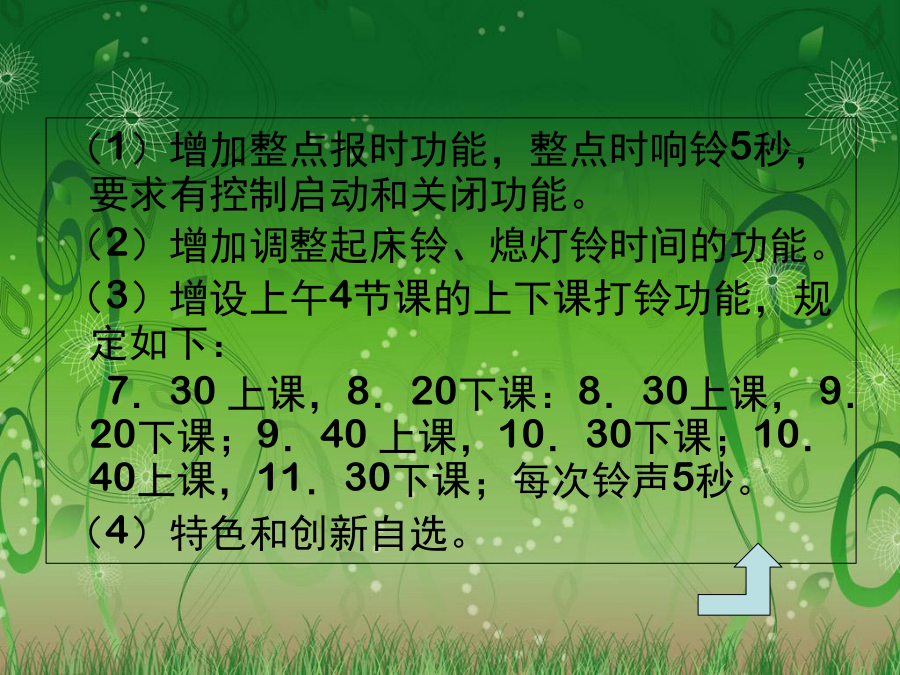

铃声可用小喇叭播放，凡是用到铃声功能的均按此处理（1）增加整点报时功能，整点时响铃5秒，要求有控制启动和关闭功能。
（2）增加调整起床铃、熄灯铃时间的功能。
（3）增设上午4节课的上下课打铃功能，规定如下：
7．30上课，8．20下课：8．30上课，9．20下课；9．40上课，10．30下课；10．40上课，11．30下课；每次铃声5秒。
（4）特色和创新自选。（1）设计能正常工作的一个单片机最小硬件系统，外围电路包括设置键盘，LCD或LED的显示屏；
（2）进行软件设计，利用单片机系统时钟先设计一个高精度的内部时钟系统，最小精确时间为期1秒；
（3）在秒计数器的基础上设计一个24小时时钟，并设计若干定时功能；
（4）设计打铃执行机构，完成自动打铃功能。原理图：主流程图：汇编程序清单：如果长按ADD_KEY或DEC_KEY，识别后则进行调时快进，此时停止闪烁如果选中位是秒，则按增加键或减少键都是将秒清零强制打铃键DALING_KEY：P1.3；用来强制打铃或强制关闭铃声P0口输出数码管段选信号，P2口输出数码管位选信号。晶振12M编写：JiangX.net最后更新：09/1/2晚***************************************************************/
BEEPEQUP3.7;定义蜂鸣器（电铃）控制信号输出口
ORG0000H;程序入口地址LJMP
STARTORG000BH;定时器0中断入口地址
LJMPTIMER_0
ORG0300H/*****程序开始，初始化*****/
START:SETBBEEP;关闭蜂鸣器（电铃）
SETB48H;使用一个bit位用于调时闪烁标志
SETB47H;使用一个bit位用于产生脉冲用于调时快进时基
CLR45H;关闭响铃方式1标志
CLR44H;关闭响铃方式2标志
MOVR1,#0;调整选择键功能标志：0正常走时、1调时、2调分、3调秒
MOV20H,#00H;用于控制秒基准时钟源的产生
MOV21H,#00H;清零秒寄存器
MOV22H,#00H;清零分寄存器
MOV23H,#00H;清零时寄存器
ADDA,#99H
DEC_KEY:
9．40上课，10．30下课；
CJNEA,#08H,B3
MOVA,P1
括上下午标志，时、分的数字显示，秒信号指示。
CJNEA,#06H,B0
/*****选择键处理子程序*****/
MOVR4,#70H;确认用户长按后，重新设定起始值，加快调时快进速度
B6MOVA,22H
MOVA,23H
MOVA,2BH
CJNEA,#20H,B4;9:20/*****主程序*****/
MAIN:CJNER1,#00H,MAIN1;是否为正常走时状态
LCALLBIJIAO1;调用起床、熄灯打铃比较子程序
LCALLBIJIAO2;调用上、下课打铃比较子程序
LCALLDALING1;调用响铃方式1执行子程序
LCALLDALING2;调用响铃方式2执行子程序
MAIN1:LCALLDISPLAY;调用显示子程序
LCALLKEY_SCAN;调用按键检测子程序
JZMAIN;无键按下则返回重新循环LCALLSET_KEY;调用选择键处理子程序
JB46H,MAIN;如果已进行长按调整（调时快进），则不再执行下面的单步调整
LCALLADD_KEY;调用增加键处理子程序
LCALLDEC_KEY;调用减少键处理子程序
LCALLDALING_KEY;处理强制打铃/强制关闭铃声键
LJMPMAIN;重新循环
/*****定时中断服务程序*****/
TIMER_0:PUSHACC
PUSHPSW;保护现场
MOVTH0,#3CH
MOVTL0,#0B0H;重新赋定时初值CPL47H;产生脉冲用于调时快进时基
INC24H
MOVA,24H
CJNEA,#10,ADD_TIME;产生0.5秒基准时钟，用于调时闪烁
CPL48H;取反调时闪烁标志位
MOV24H,#00H
ADD_TIME:INC20H
MOVA,20H
CJNEA,#20,RETI1;产生1秒基准时钟
MOV20H,#00H;一秒钟时间到，清零20H
MOVA,21H
ADDA,#01HDAA;作十进制调整
MOV21H,A
CJNEA,#60H,RETI1
MOV21H,#00H;一分钟到
MOVA,22H
ADDA,#01H
DAA
MOV22
