cad基础知识.ppt

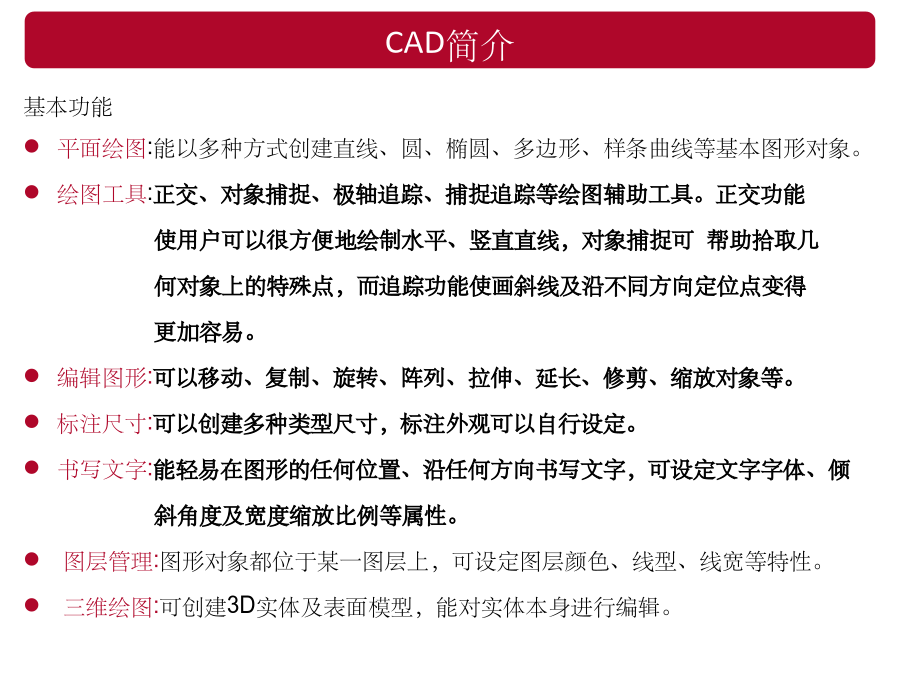

AUTOCAD基础知识基本功能
平面绘图:能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本图形对象。
绘图工具:正交、对象捕捉、极轴追踪、捕捉追踪等绘图辅助工具。正交功能
使用户可以很方便地绘制水平、竖直直线，对象捕捉可帮助拾取几
何对象上的特殊点，而追踪功能使画斜线及沿不同方向定位点变得
更加容易。
编辑图形:可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。
标注尺寸:可以创建多种类型尺寸，标注外观可以自行设定。
书写文字:能轻易在图形的任何位置、沿任何方向书写文字，可设定文字字体、倾
斜角度及宽度缩放比例等属性。
图层管理:图形对象都位于某一图层上，可设定图层颜色、线型、线宽等特性。
三维绘图:可创建3D实体及表面模型，能对实体本身进行编辑。

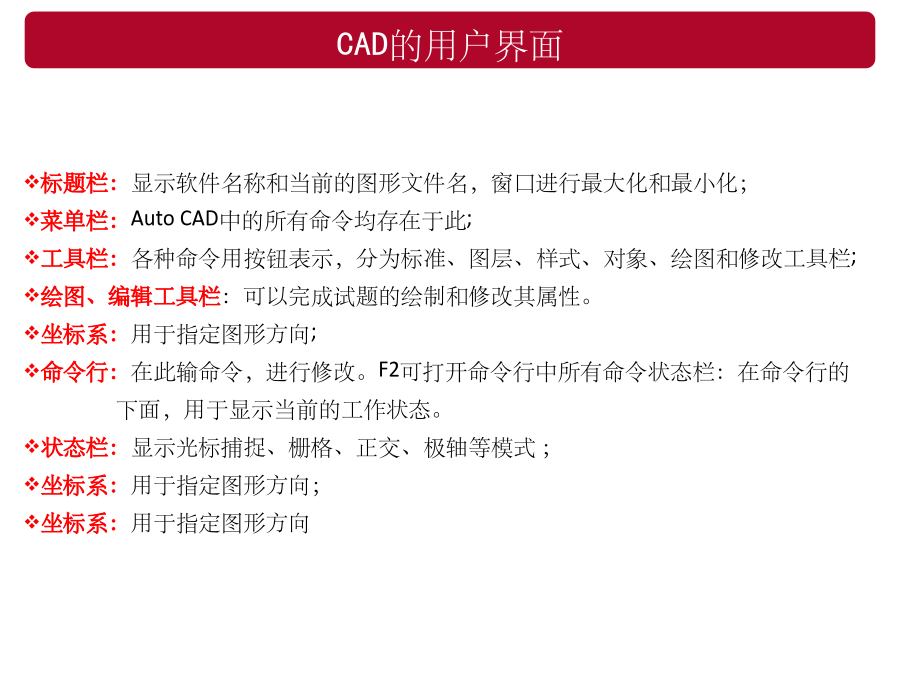

标题栏：显示软件名称和当前的图形文件名，窗口进行最大化和最小化；
菜单栏：AutoCAD中的所有命令均存在于此;
工具栏：各种命令用按钮表示，分为标准、图层、样式、对象、绘图和修改工具栏;
绘图、编辑工具栏：可以完成试题的绘制和修改其属性。
坐标系：用于指定图形方向;
命令行：在此输命令，进行修改。F2可打开命令行中所有命令状态栏：在命令行的
下面，用于显示当前的工作状态。
状态栏：显示光标捕捉、栅格、正交、极轴等模式；
坐标系：用于指定图形方向；
坐标系：用于指定图形方向

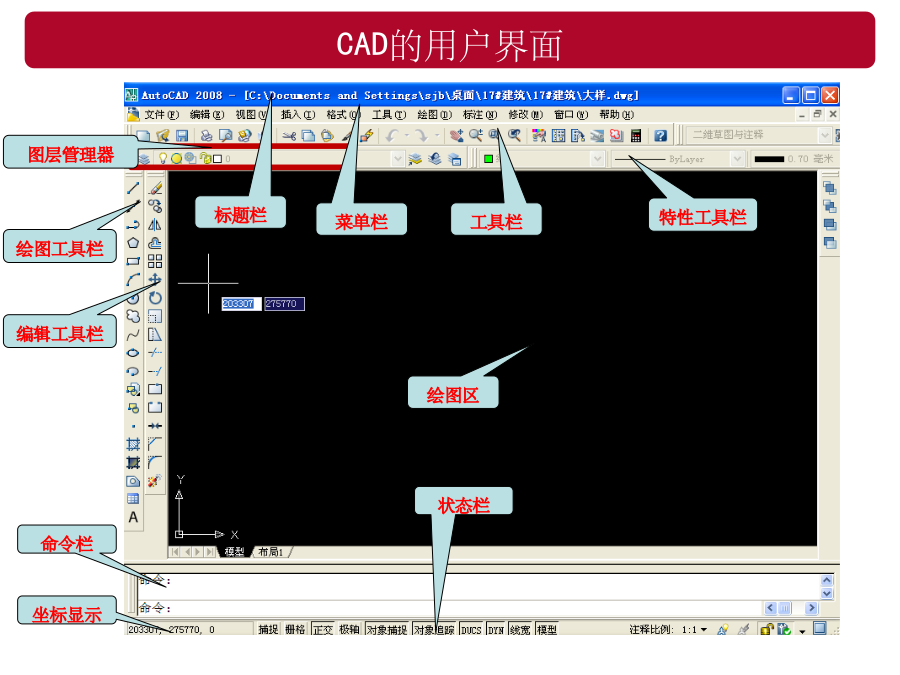

AUTOCAD用户界面

CAD启动
方法一：双击图标
方法二：选择菜单：【开始】---【程序】---AutoCAD

CAD的关闭
方法一：文件---关闭---选择是否保存文件
方法二：单击界面右上角“X”关闭的按钮----选择是否保存文件

【注】在文件的关闭操作中
【文件】---【关闭】，若图形尚未保存，系统给出对话框，单击“是”
表示保存并关闭文件，单击“否”表示不保存并关闭文件，单击取消关闭.

打开已有的文件
方法一：文件---打开
方法二：快捷键Ctrl+O

【注】：为了快速有效找到有关的CAD文件，文件类型应选dwg格式

【注】在打开CAD图形时，会出现如右图所示的提示字体样式选择：为避免出现文字乱码，显示正常的字体样式，一般选择的字体是gbchig.shx

保存文件
方法一：文件---保存
方法二：快捷键Ctrl+S

【注】：为了避免在拷贝文件过程中，另一台电脑格式不支持这种现象发生，在“保存”选项卡中将“另存为”设置成一个低版本。（如2004）。CAD图纸的打印
步骤：
1、Ctrl+P或文件---打印
3、打印机：选择型号；
3、图纸尺寸：A1A2A3A4
4、打印范围（窗口打印）：鼠标拖动方式确定打印区域；
5、打印比例：布满图纸。
【注】：如果要打印多张图纸，尺寸类型大小相同。可以直接：Ctrl+P---在打印的对话框中名称选择：上一次输入，就可以完成打印。

命令：工具栏的空白
处点击鼠标右键
调用常用工具条：
标注、标准、绘图、
特性、图层、修改、
样式
命令：units+空格(UN)
长度类型设置：小数
精度：0.000
单位：毫米
类型：十进制度数

命令：状态栏“对象捕捉”
右击—设置
对象捕捉模式选择：如右图（一般
只需钩上端点、中点、圆点、交
点、垂足、切点即可）----确定
命令：layer+空格

图层的设置：
概念：想象为一叠没有厚度的透明纸，将具有不同特性的试题分别置于不同图层。用户只可以在当前的图层编辑、修改、绘制。
特性：每个图层具有线型、颜色和状态等属性。可以针对每个图层进行设置。
编辑：更改图层的线性的颜色、线型、线宽、开关图层、解冻结图层等。更改图层名称，显示特定图层，
作用：方便查找图层，如果不行显示或输出某一图层，可以关闭这一图层。图层可以由系统生成，也可由用户自己创建。
【注意】：绘图操作只能在当前图层进行，但是修改。编辑工作可以在所有的图层上进行。
设置属性：
图层的开关：被关闭的图层上的实体不能显示或输出，但是可随图形重新生成，图标程灰色的时候表示图层被关闭。
冻结和解冻：冻结图层可加快Z、P等的命令执行速度，方便对象的选取。冻结的图层不能显示。输出或重新生成。
锁定和解锁：锁定图层上的实体是不可以编辑，仅仅锁定的图层是可见的。可以将锁定图层置为当前图层并在图层上创建新实体，但不能对新建实体进行编辑。命令：OP+空格键
1、显示：
十字光标的大小：CAD中默认的“十”字光标大小为5。可以改为100，方便操作。
颜色：可以设置自己喜欢的颜色，主要用于CAD导入word时需改背景颜色为白色。
2、打开和保存选项卡：
另存为：为保证在其他电脑低版本的CAD中也可顺利打开，设置为保存为2004版本。
自动保存：文件自动保存的分钟间隔数可以根据自己电脑设置设置。

注：CAD中的空
