CAD绘图教程三维建模.ppt

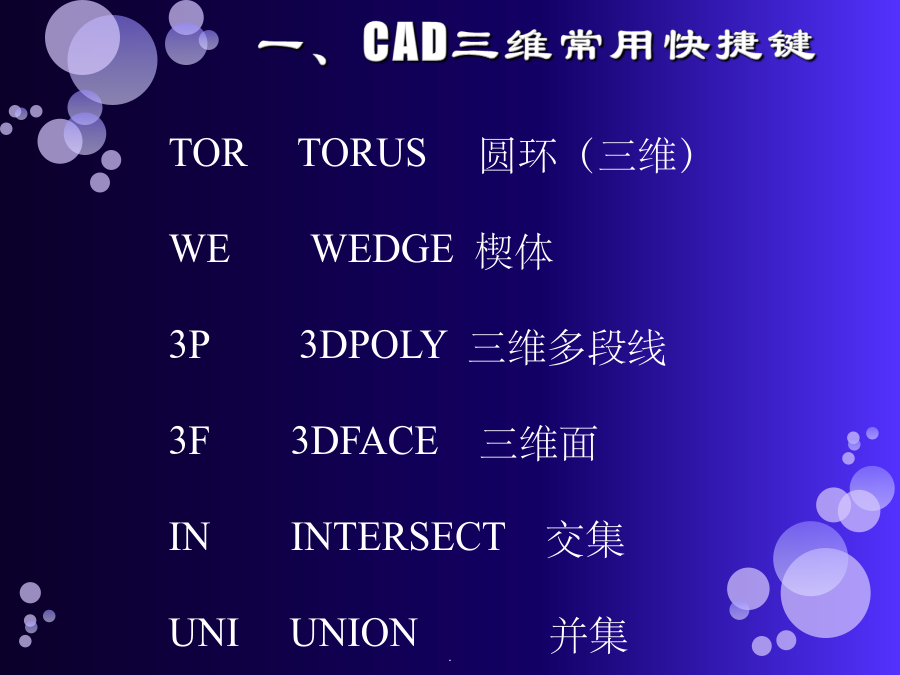

制作人：张晓明一.了解常用快捷键

二.三维模型创建命令

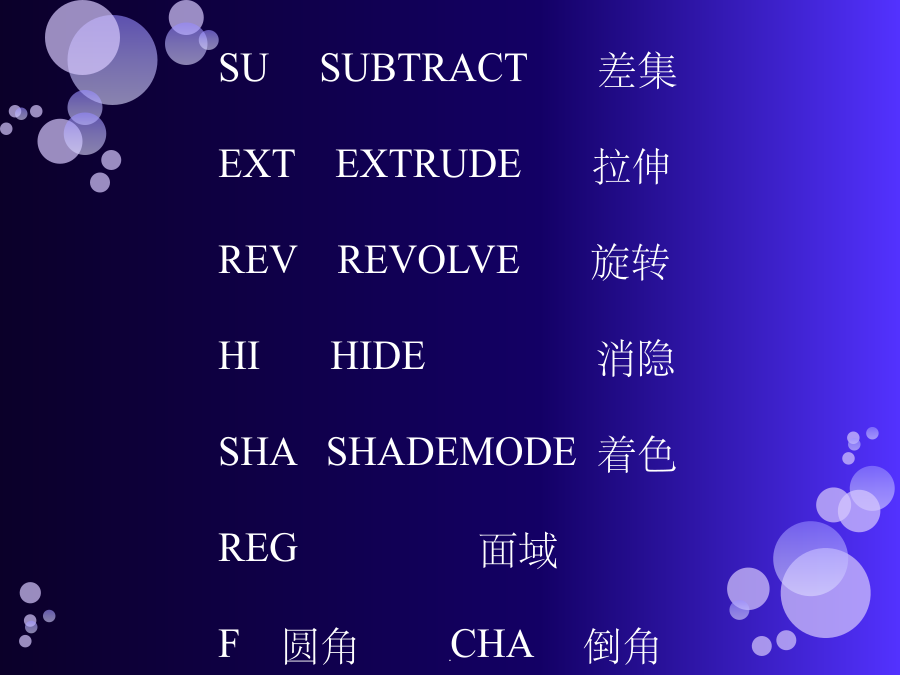

三.建模实例SUSUBTRACT差集

EXTEXTRUDE拉伸

REVREVOLVE旋转

HIHIDE消隐

SHASHADEMODE着色

REG面域

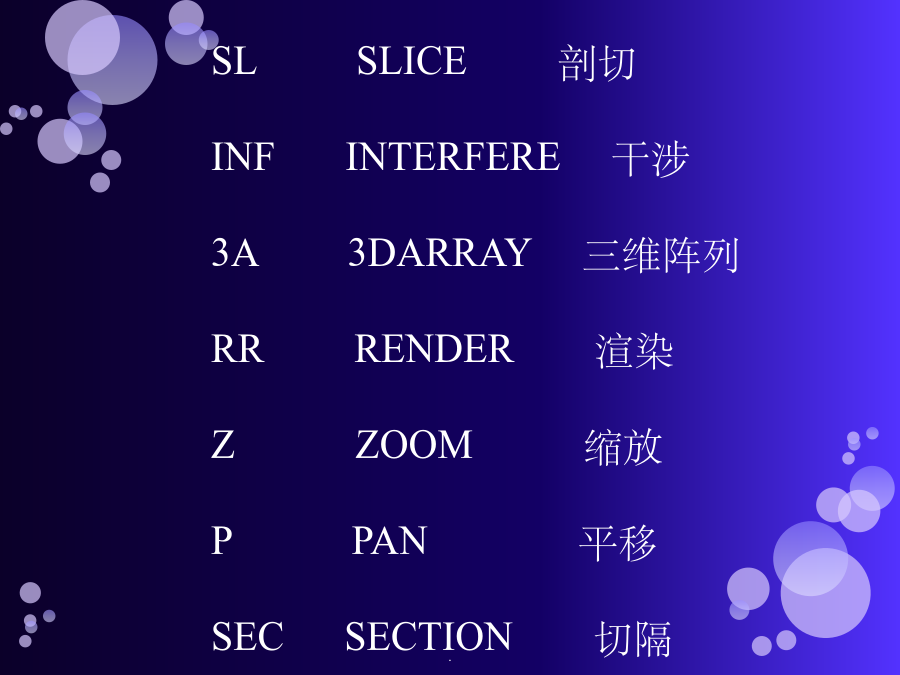

F圆角CHA倒角SLSLICE剖切

INFINTERFERE干涉

3A3DARRAY三维阵列

RRRENDER渲染

ZZOOM缩放

PPAN平移

SECSECTION切隔（工程实例）穆清阁—三维线框鄂尔多斯体育场—利用插件空管PPP三维制图（前期设置与二维一致)，主要是建模，而建模前首先要熟悉的就是以下几点：
（1）、等轴测视图；
（2）、实体创建，包括实体编辑；
（3）、熟练应用坐标系统；
（4）、一般尽量选用东北等轴测视图。

第一部分：主要命令

第二部分：辅助命令

第三部分：其他命令一.两大最主要的三维建模命令——
“拉伸”、“旋转”、UCS坐标转换第二部分：辅助命令：

（一）、实体编辑命令：“切割”、“干涉”

（二）、实体编辑命令：“拉升面”、“删除面”、“复制面”、“著色面”、“复制边”、“著色边”

（三）、实体编辑命令：“压印”、“清除”、“分割”、“抽壳”

（四）、使用二维平面命令：“倒角”、“倒圆角”、“分解”

（五）、三维操作命令：“三维阵列”、“三维镜像”、“三维旋转”

第三部分：其他命令：

（一）、多个UCS命令——“UCS工具条”、“UCS-2工具条”

（二）、曲面命令——“三维面”、“边”、“三维网格”、“直纹曲面”、“边界曲面”

（三）、三维实体命令——“长方体”、“圆柱体”、“圆锥体”、“圆环”等
扫掠命令：画不同的一组截面形状可以沿着一条直
线或者曲线路径扫掠成一个实体。这样就可以扫掠
出很多旋转和拉升
都无法建出的截面
多样轴线多样的实
体。选择“修改”|“三维操作”|“三维移动”命令(3DMOVE)，可以移动三维对象。执行“三维移动”命令时，首先需要指定一个基点，然后指定第二点即可移动三维对象。选择“修改”|“三维操作”|“三维旋转”命令(ROTATE3D)，可以使对象绕三维空间中任意轴(X轴Y轴或Z轴)、视图、对象或两点旋转。选择“修改”|“三维操作”|“对齐”命令(ALIGN)，可以对齐对象。首先选择源对象（即想要移动的对象），在命令行“指定基点或[复制(C)]:”提示下输入第1个点，在命令行“指定第二个点或[继续(C)]<C>:”提示下输入第2个点，在命令行“指定第三个点或[继续(C)]<C>:”提示下输入第3个点，在目标对象同样需要确定3对点，与源对象对点对应(两次选点的顺序要一致)。对齐命令类似于二
维旋转中的R即参
照作用。选择“修改”|“三维操作”|“三维镜像”命令(MIRROR3D)，可以在三维空间中将指定对象相对于某一平面镜像。执行该命令并选择需要进行镜像的对象，然后指定镜像面。镜像面可以通过3点确定，也可以是对象、最近定义的面、Z轴、视图、XY平面、YZ平面和ZX平面（与二维镜像一样，不同点是需要三点定位）。选择“修改”|“三维操作”|“三维阵列”命令(3DARRAY)，可以在三维空间中使用环形阵列或矩形阵列方式复制对象。

矩形阵列
环形阵列在命令行的“输入阵列类型[矩形(R)/环形(P)]<矩形>:”提示下，选择“矩形”选项或者直接回车，可以以矩形阵列方式复制对象，此时需要依次指定阵列的行数、列数、阵列的层数、行间距、列间距及层间距。其中，矩形阵列的行、列、层分别沿着当前UCS的X轴、Y轴和Z轴的方向；输入某方向的间距值为正值时，表示将沿相应坐标轴的正方向阵列，否则沿反方向阵列。在命令行的“输入阵列类型[矩形(R)/环形(P)]<矩形>:”提示下，选择“环形(R)”选项，可以以环形阵列方式复制对象，此时需要输入阵列的项目个数，并指定环形阵列的填充角度，确认是否要进行自身旋转，然后指定阵列的中心点及旋转轴上的另一点，确定旋转轴。在AutoCAD中，用于实体的布尔运算有并集、差集和交集3种。

并集运算
差集运算
交集运算
干涉运算 选择“修改”|“实体编辑”|“并集”命令(UNION)，或在“实体编辑”工具栏中单击“并集”按钮，就可以通过组合多个实体生成一个新实体。该命令主要用于将多个相交或相接触的对象组合在一起。当组合一些不相交的实体时，其显示效果看起来还是多个实体，但实际上却被当作一个对象。在使用该命令时，只需要依次选择待合并的对象即可。差集运算：
在进行差（SUBTRACT）运时，要先选择主体确定后，再选择需要减去的实体。因此，不能同时选择主体和被减实体。选择“修改”|“实体编辑”|“交集”命令(INTERSECT)，或在“实体编辑”工具栏中单击“交集”按钮，就可以利用各实体的公共部分创建新实体
