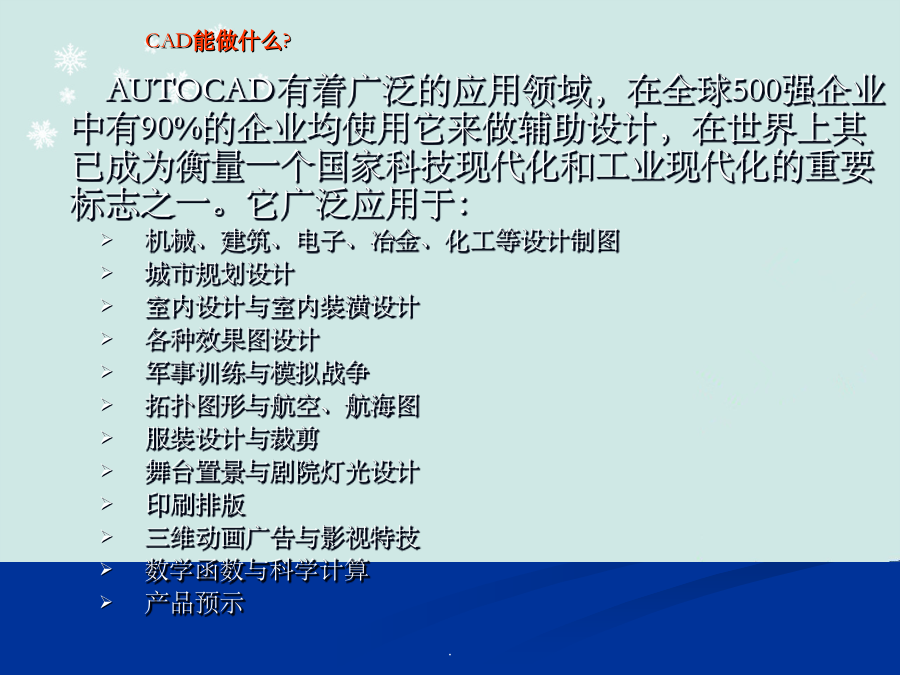

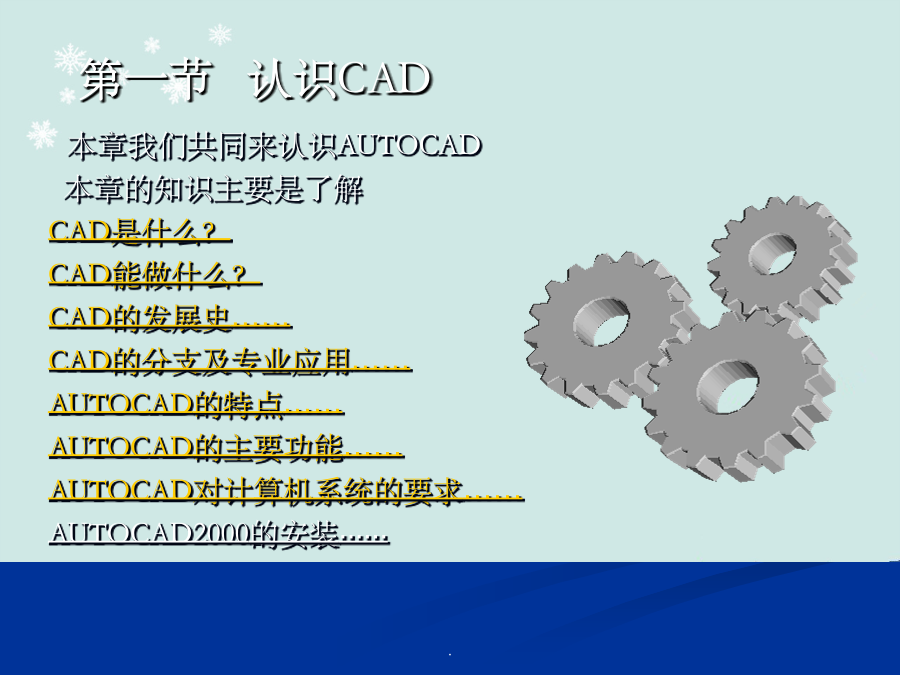

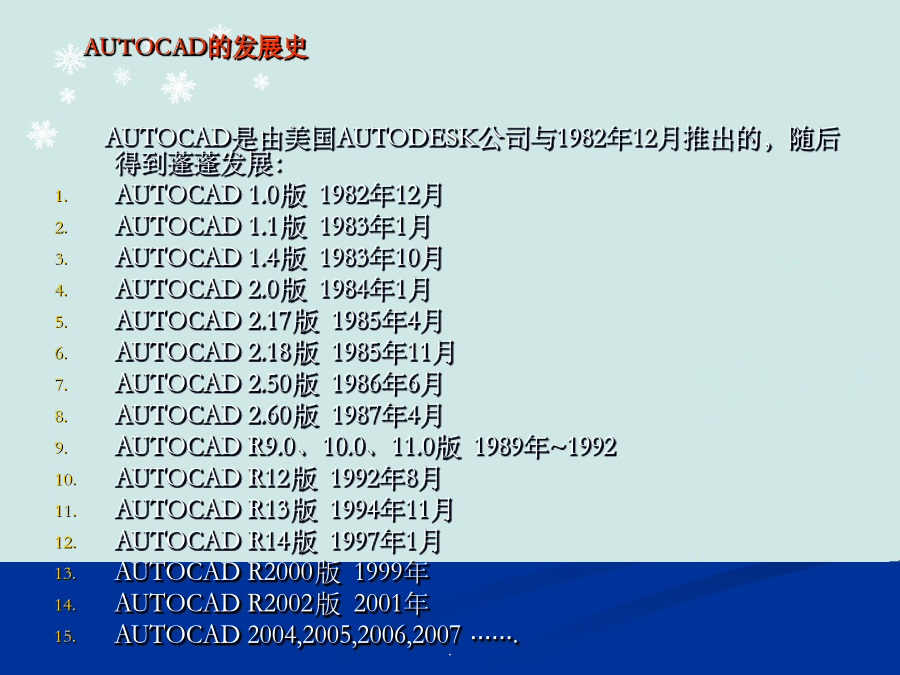

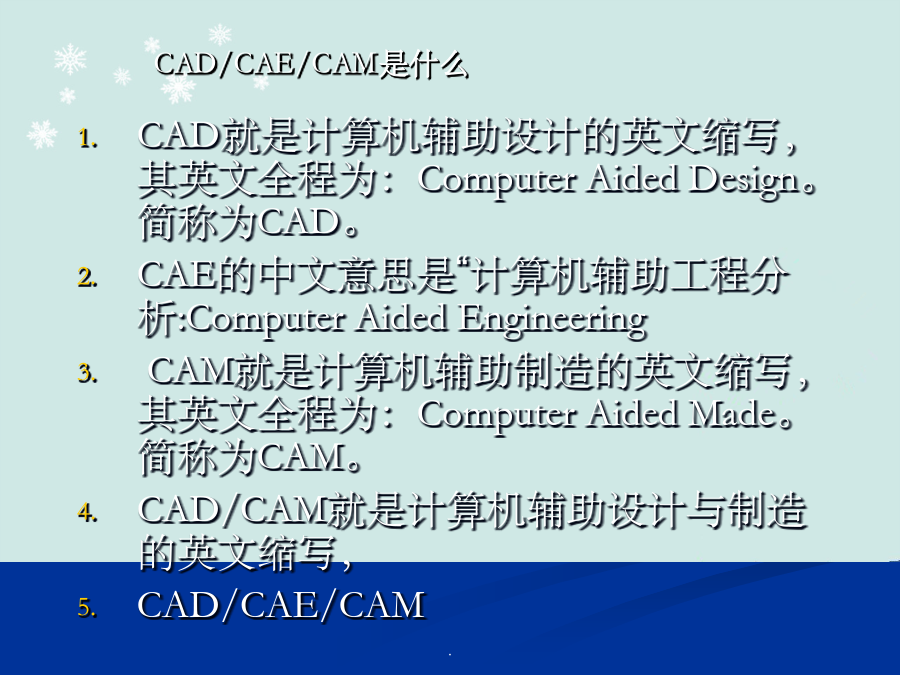

第一节认识CADCAD/CAE/CAM是什么CAD能做什么?CAD的分支及专业应用AUTOCAD的发展史AUTOCAD的特点AUTOCAD的主要功能-1AUTOCAD的主要功能-2AUTOCAD的主要功能-3CAD对计算机系统的要求第二节AUTOCAD入门如何启动AUTOCAD启动对话框缺省设置启动对话框使用样板启动对话框使用向导启动对话框高级设置快速设置认识AUTOCAD2000的工作界面标题栏AUTOCAD设计图演示举例命令的输入及终止方式一般命令的输入方法透明命令的输入方法理解透明命令及一般命令命令的终止方式基本文件操作常用功能键定义及快捷键输入常用功能键定义及快捷输入有关重要术语及概念1、世界坐标系在AUTOCAD中，是使用笛卡儿坐标系来确定“点”的位置的，通常情况下，其坐标原点是位于图纸左下角的，X轴为水平轴，其方向是向右的；Y轴为垂直轴，其方向是向上的；Z轴方向垂直于XOY平面，指向用户绘图者为正向，这样定义的坐标系称为世界坐标系，简称为WCS。其英文全称为：Worldcoordinatesystem2、用户坐标系用户在WCS下定义的相对于它的不同的坐标系称为用户坐标系，简称为UCS。其英文全称为：Usercoordinatesystem
3、绝对直角坐标既通常所说的笛卡儿坐标系，其坐标原点在图纸左下角，在WCS系统下，其用（X，Y，Z）表示。在XOY平面上，因Z=0，通常可直接写为（X，Y）。4、绝对极坐标在WCS下，为确定某一点的位置，用该点相对于原点的距离L和原点与该点的连线与X轴正方向的夹角Ф来表示。写为（L<Ф）
5、相对直角坐标是指相对于前一点的坐标，既相对于前一点在X方向及Y方向的位移，其表示方式是在绝对直角坐标的前面加@这个符号，写为（@x,y）。6、相对极坐标是指相对于前一点的坐标，既相对于前一点的距离L和两点的连线与X轴的夹角Ф确定，其表示方式是在绝对极坐标的前面加@这个符号，写为（@L<Ф）。
7、构造平面在输入一个点时，若只是输入一个（X，Y），AUTOCAD则自动将当前的高度值作为Z坐标值，这种具有当前高度的X-Y平面就叫做构造平面。
8、文件格式：
AUTOCAD的图形文件扩展名为*.DWG
其样板文件扩展名为：*.DWT9、实体（OBJECTS）
每一图形元素（如点、线、圆等）常称为实体，对图形的编辑过程就是以实体作为编辑对象的，实体也经常称为对象。
10、屏幕单位（UNITS）
图形中实体的位置是由坐标来确定的，而其大小（如长度）则以距离来确定的。
例：

常称该长度为一个屏幕单位:
在计算机显示屏幕上，不论你选用什么单位，A-B直线的视觉大小是一样的，我们把这种屏幕上所显示的“1”个长度单位称为“屏幕单位”.点的定位方法第三节绘图环境的设置和视窗操作第四节图层及特性图层的理解图层的特性：
1）用户可以在一幅图中使用任意数量的图层。系统对图层没有任何限制，对每一图层上的实体数量也没有任何限制。
