电子线路CAD试卷及答案.doc

系别班级姓名学号分数

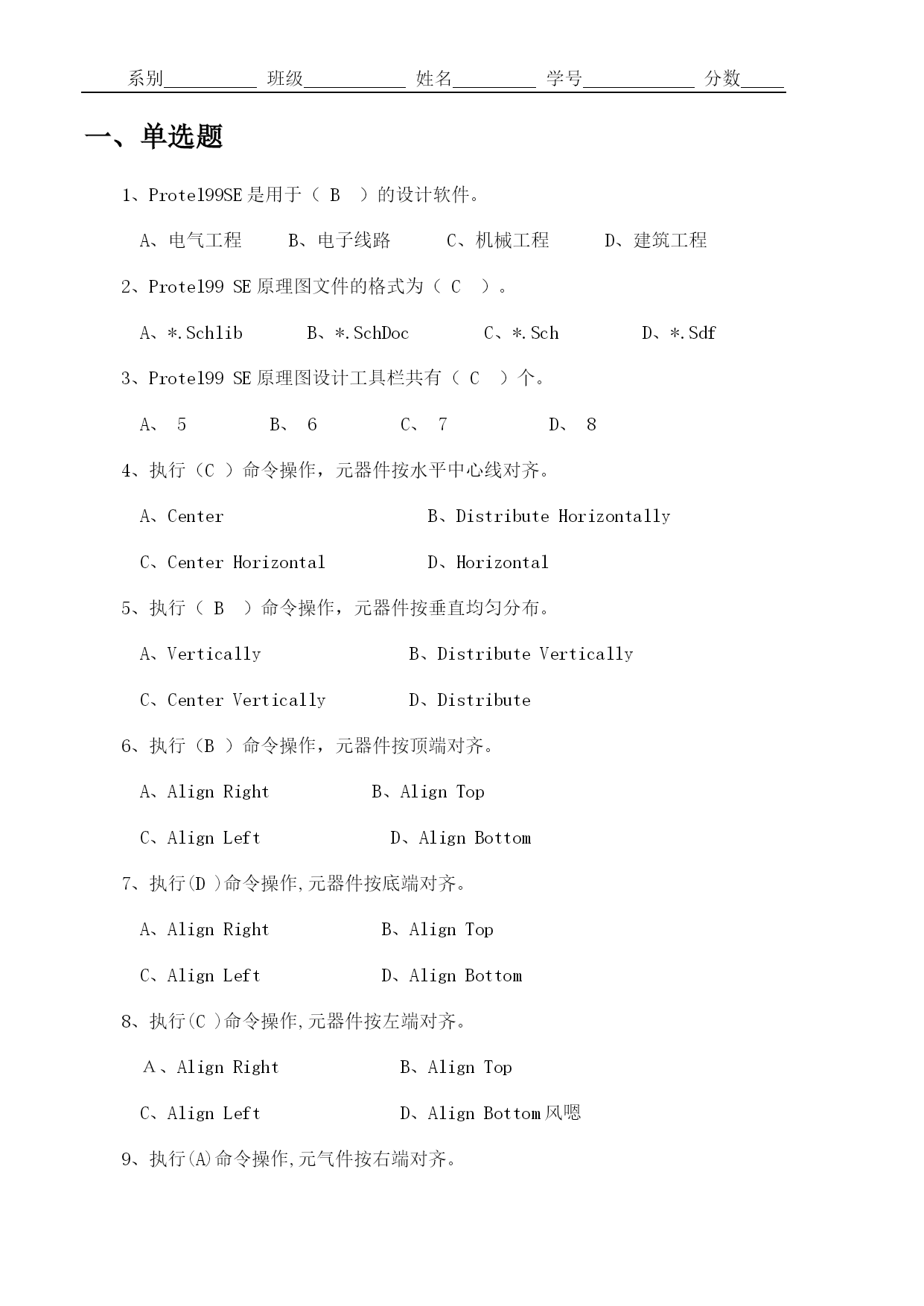

一、单选题
1、Protel99SE是用于（B）的设计软件。
A、电气工程B、电子线路C、机械工程D、建筑工程
2、Protel99SE原理图文件的格式为（C）。
A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf
3、Protel99SE原理图设计工具栏共有（C）个。
A、5B、6C、7D、8
4、执行（C）命令操作，元器件按水平中心线对齐。
A、CenterB、DistributeHorizontally
C、CenterHorizontalD、Horizontal
5、执行（B）命令操作，元器件按垂直均匀分布。
A、VerticallyB、DistributeVertically
C、CenterVerticallyD、Distribute
6、执行（B）命令操作，元器件按顶端对齐。
A、AlignRightB、AlignTop
C、AlignLeftD、AlignBottom
7、执行(D)命令操作,元器件按底端对齐。
A、AlignRightB、AlignTop
C、AlignLeftD、AlignBottom
8、执行(C)命令操作,元器件按左端对齐。
Ａ、AlignRightB、AlignTop
C、AlignLeftD、AlignBottom风嗯
9、执行(A)命令操作,元气件按右端对齐。
A、AlignRightB、AlignTop
C、AlignLeftD、AlignBottom

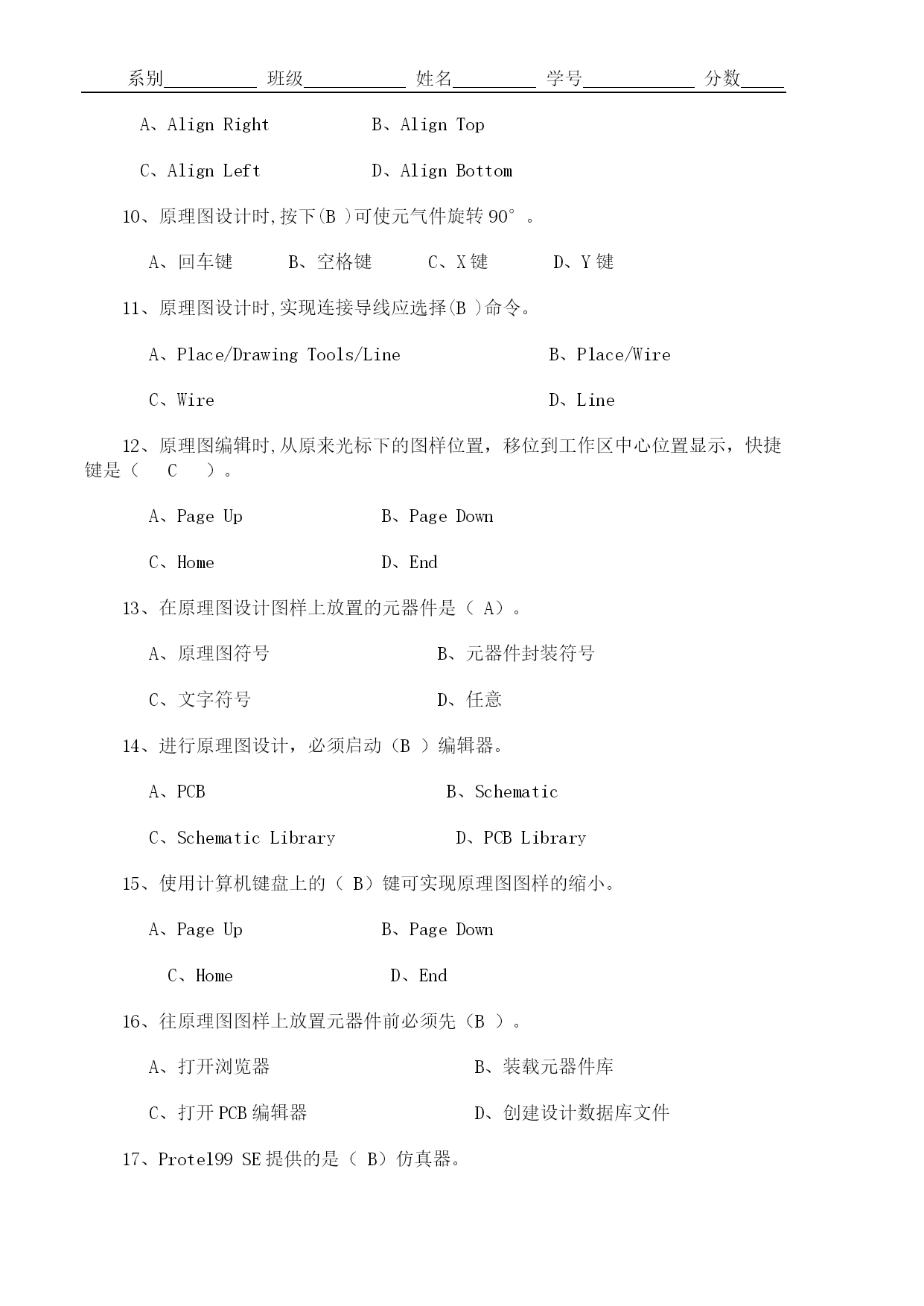

10、原理图设计时,按下(B)可使元气件旋转90°。
A、回车键B、空格键C、X键D、Y键
11、原理图设计时,实现连接导线应选择(B)命令。
A、Place/DrawingTools/LineB、Place/Wire
C、WireD、Line
12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（C）。
A、PageUpB、PageDown
C、HomeD、End
13、在原理图设计图样上放置的元器件是（A）。
A、原理图符号B、元器件封装符号
C、文字符号D、任意
14、进行原理图设计，必须启动（B）编辑器。
A、PCBB、Schematic
C、SchematicLibraryD、PCBLibrary
15、使用计算机键盘上的（B）键可实现原理图图样的缩小。
A、PageUpB、PageDown
C、HomeD、End
16、往原理图图样上放置元器件前必须先（B）。
A、打开浏览器B、装载元器件库
C、打开PCB编辑器D、创建设计数据库文件
17、Protel99SE提供的是（B）仿真器。
A、模拟信号B、混合信号C、数字信号D、直流信号

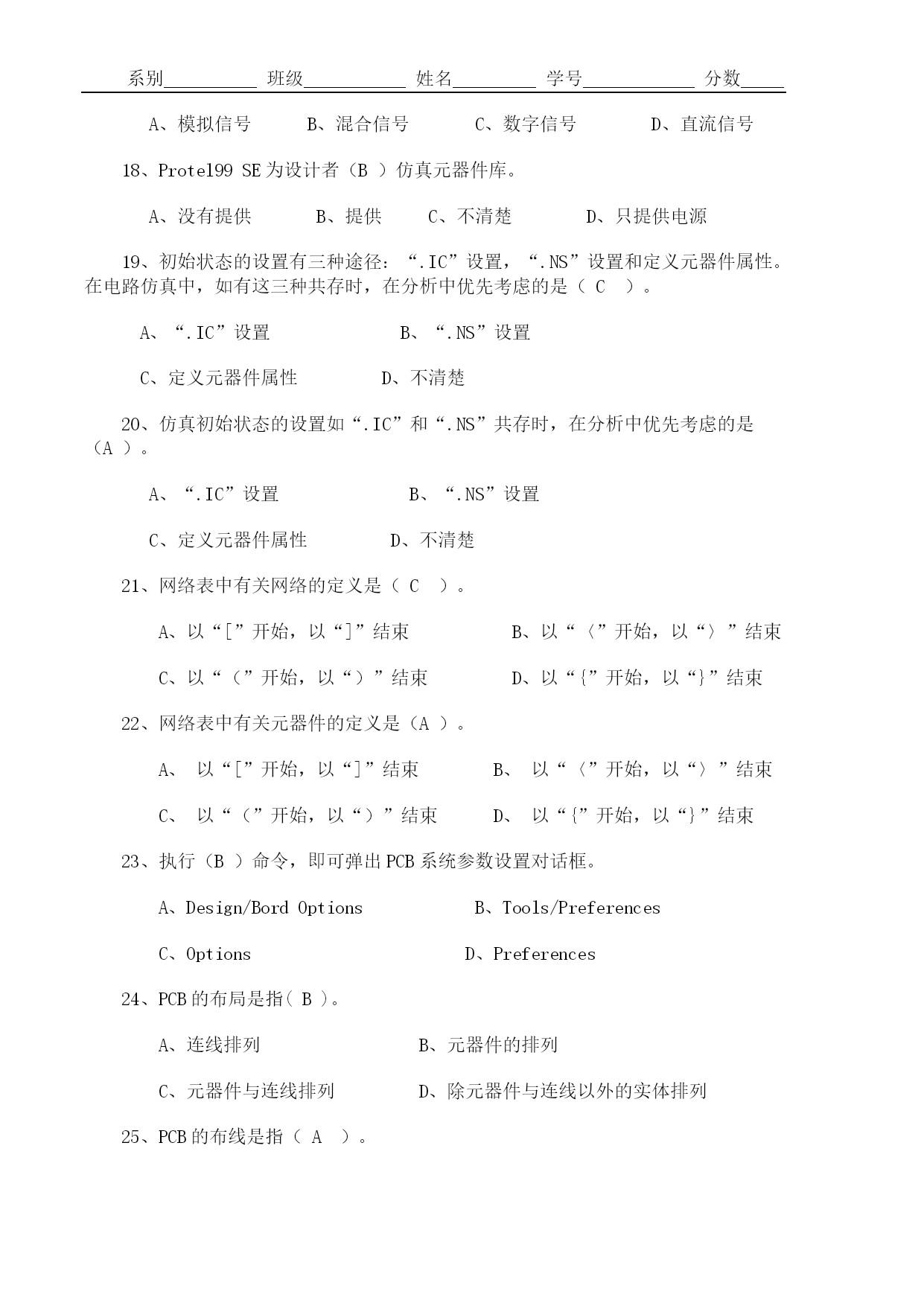

18、Protel99SE为设计者（B）仿真元器件库。
A、没有提供B、提供C、不清楚D、只提供电源
19、初始状态的设置有三种途径：“.IC”设置，“.NS”设置和定义元器件属性。在电路仿真中，如有这三种共存时，在分析中优先考虑的是（C）。
A、“.IC”设置B、“.NS”设置
C、定义元器件属性D、不清楚
20、仿真初始状态的设置如“.IC”和“.NS”共存时，在分析中优先考虑的是（A）。
A、“.IC”设置B、“.NS”设置
C、定义元器件属性D、不清楚
21、网络表中有关网络的定义是（C）。
A、以“[”开始，以“]”结束B、以“〈”开始，以“〉”结束
C、以“（”开始，以“）”结束D、以“{”开始，以“}”结束
22、网络表中有关元器件的定义是（A）。
A、以“[”开始，以“]”结束B、以“〈”开始，以“〉”结束
C、以“（”开始，以“）”结束D、以“{”开始，以“}”结束
23、执行（B）命令，即可弹出PCB系统参数设置对话框。
A、Design/BordOptionsB、Tools/Preferences
C、OptionsD、Preferences
24、PCB的布局是指(B)。
A、连线排列B、元器件的排列
C、元器件与连线排列D、除元器件与连线以外的实体排列

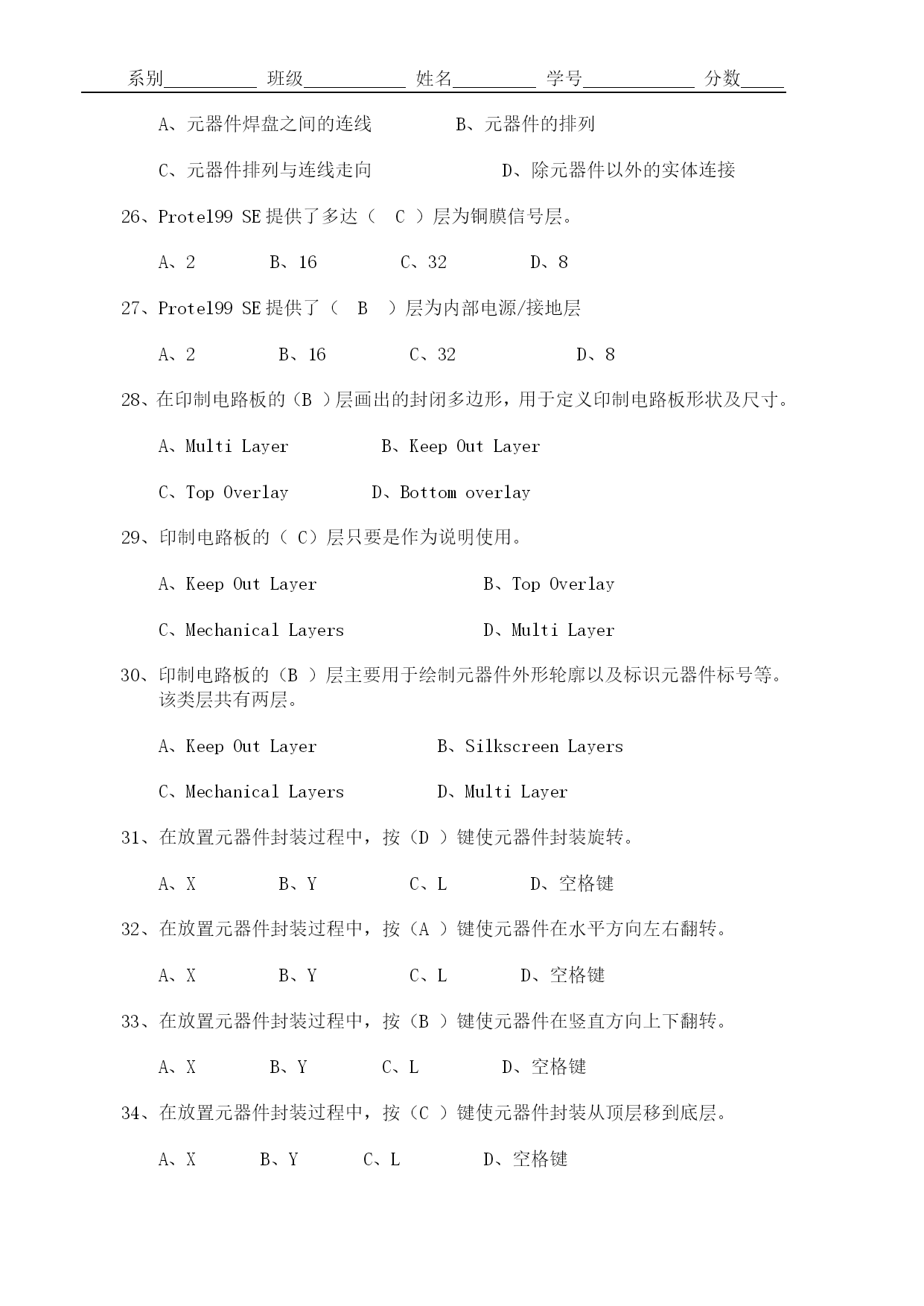

25、PCB的布线是指（A）。
A、元器件焊盘之间的连线B、元器件的排列
C、元器件排列与连线走向D、除元器件以外的实体连接
26、Protel99SE提供了多达（C）层为铜膜信号层。
A、2B、16C、32D、8
27、Protel99SE提供了（B）层为内部电源/接地层
A、2B、16C、32D、8
28、在印制电路板的（B）层画出的封闭多边形，用于定义印制电路板形状及尺寸。
A、MultiLayerB、KeepOutLayer
C、TopOverlayD、Bottomoverlay
29、印制电路板的（C）层只要是作为说明使用。
A、KeepOutLayerB、TopOverlay

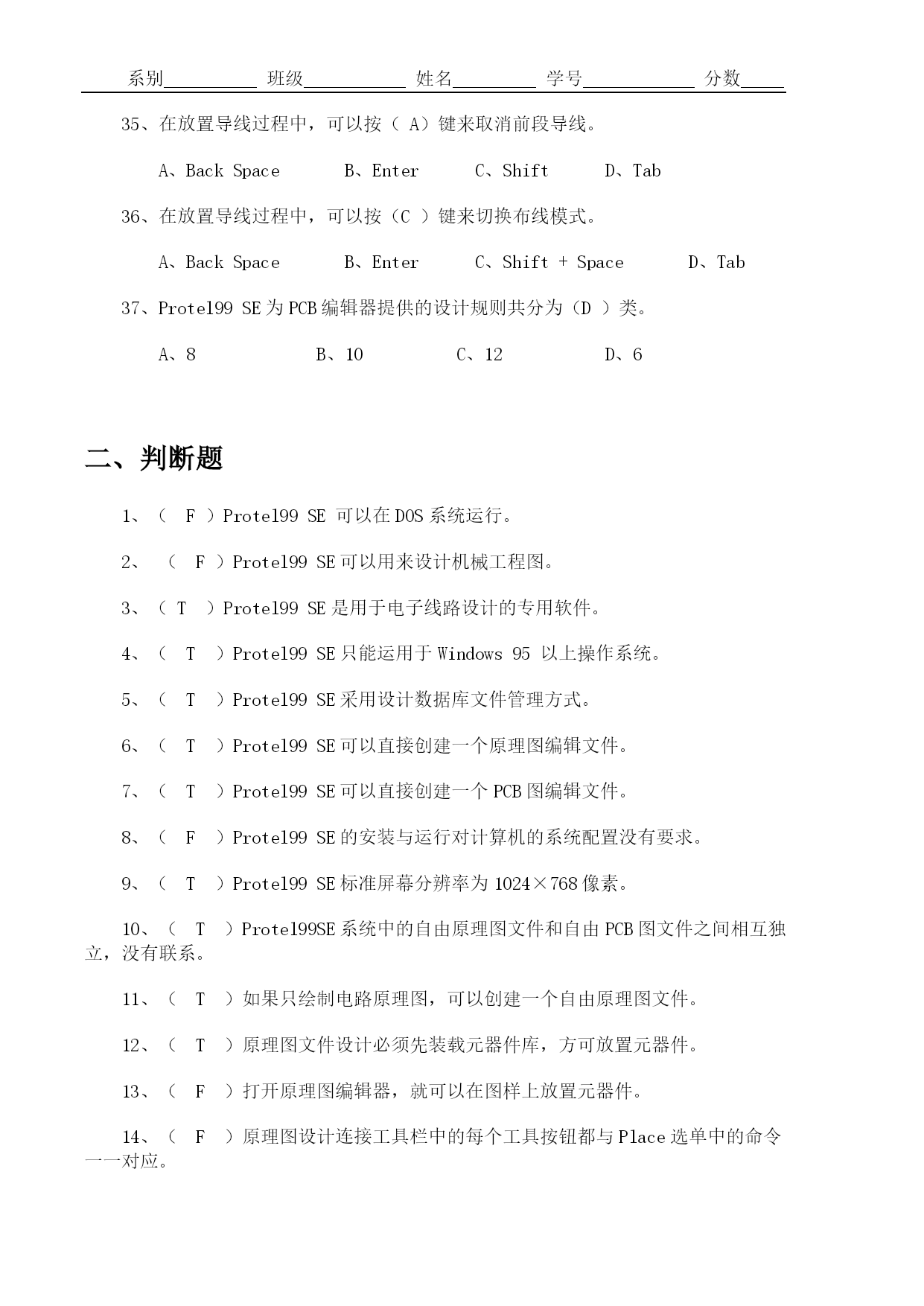

C、MechanicalLayersD、MultiLayer
