CAD快捷键命令常用大全(word版).doc

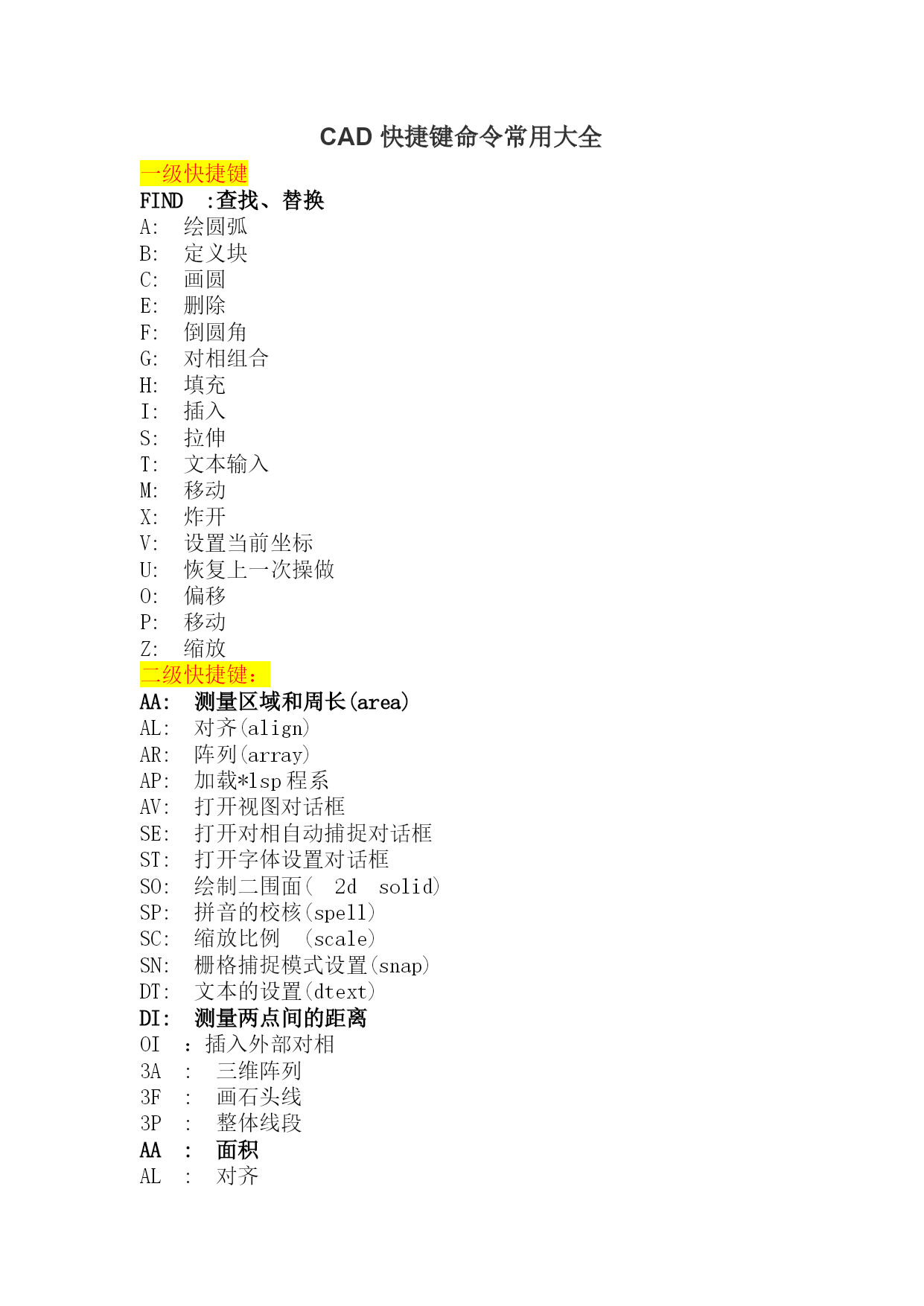

CAD快捷键命令常用大全
一级快捷键
FIND:查找、替换
A:绘圆弧
B:定义块
C:画圆
E:删除
F:倒圆角
G:对相组合
H:填充
I:插入
S:拉伸
T:文本输入
M:移动
X:炸开
V:设置当前坐标
U:恢复上一次操做
O:偏移
P:移动
Z:缩放
二级快捷键：
AA:测量区域和周长(area)
AL:对齐(align)
AR:阵列(array)
AP:加载*lsp程系
AV:打开视图对话框
SE:打开对相自动捕捉对话框
ST:打开字体设置对话框
SO:绘制二围面(2dsolid)
SP:拼音的校核(spell)
SC:缩放比例(scale)
SN:栅格捕捉模式设置(snap)
DT:文本的设置(dtext)
DI:测量两点间的距离
OI：插入外部对相
3A:三维阵列
3F:画石头线
3P:整体线段
AA:面积
AL:对齐

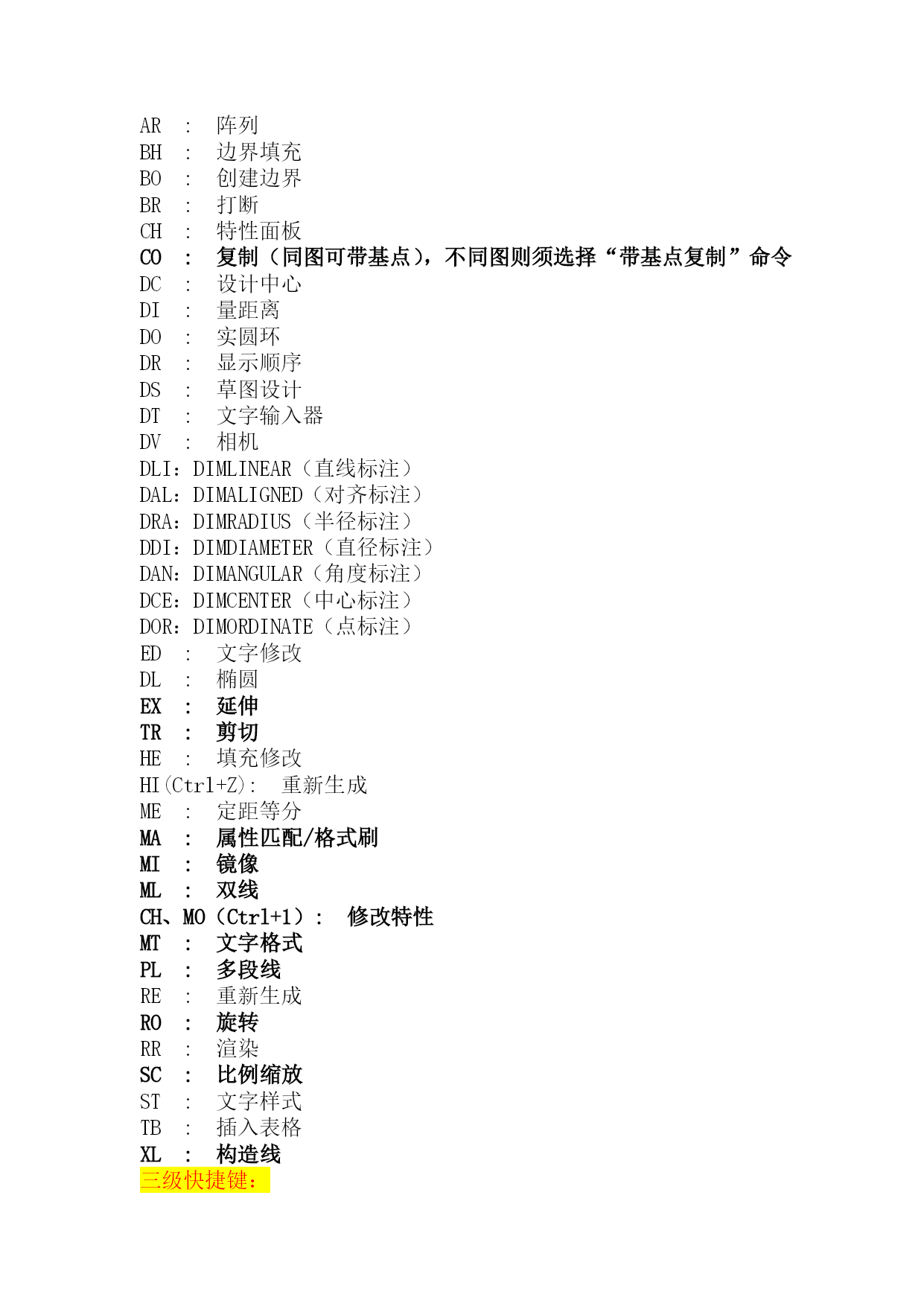

AR:阵列
BH:边界填充
BO:创建边界
BR:打断
CH:特性面板
CO:复制（同图可带基点），不同图则须选择“带基点复制”命令
DC:设计中心
DI:量距离
DO:实圆环
DR:显示顺序
DS:草图设计
DT:文字输入器
DV:相机
DLI：DIMLINEAR（直线标注）
DAL：DIMALIGNED（对齐标注）
DRA：DIMRADIUS（半径标注）
DDI：DIMDIAMETER（直径标注）
DAN：DIMANGULAR（角度标注）
DCE：DIMCENTER（中心标注）
DOR：DIMORDINATE（点标注）
ED:文字修改
DL:椭圆
EX:延伸
TR:剪切
HE:填充修改
HI(Ctrl+Z):重新生成
ME:定距等分
MA:属性匹配/格式刷
MI:镜像
ML:双线
CH、MO（Ctrl+1）:修改特性
MT:文字格式
PL:多段线
RE:重新生成
RO:旋转
RR:渲染
SC:比例缩放
ST:文字样式
TB:插入表格
XL:构造线
三级快捷键：

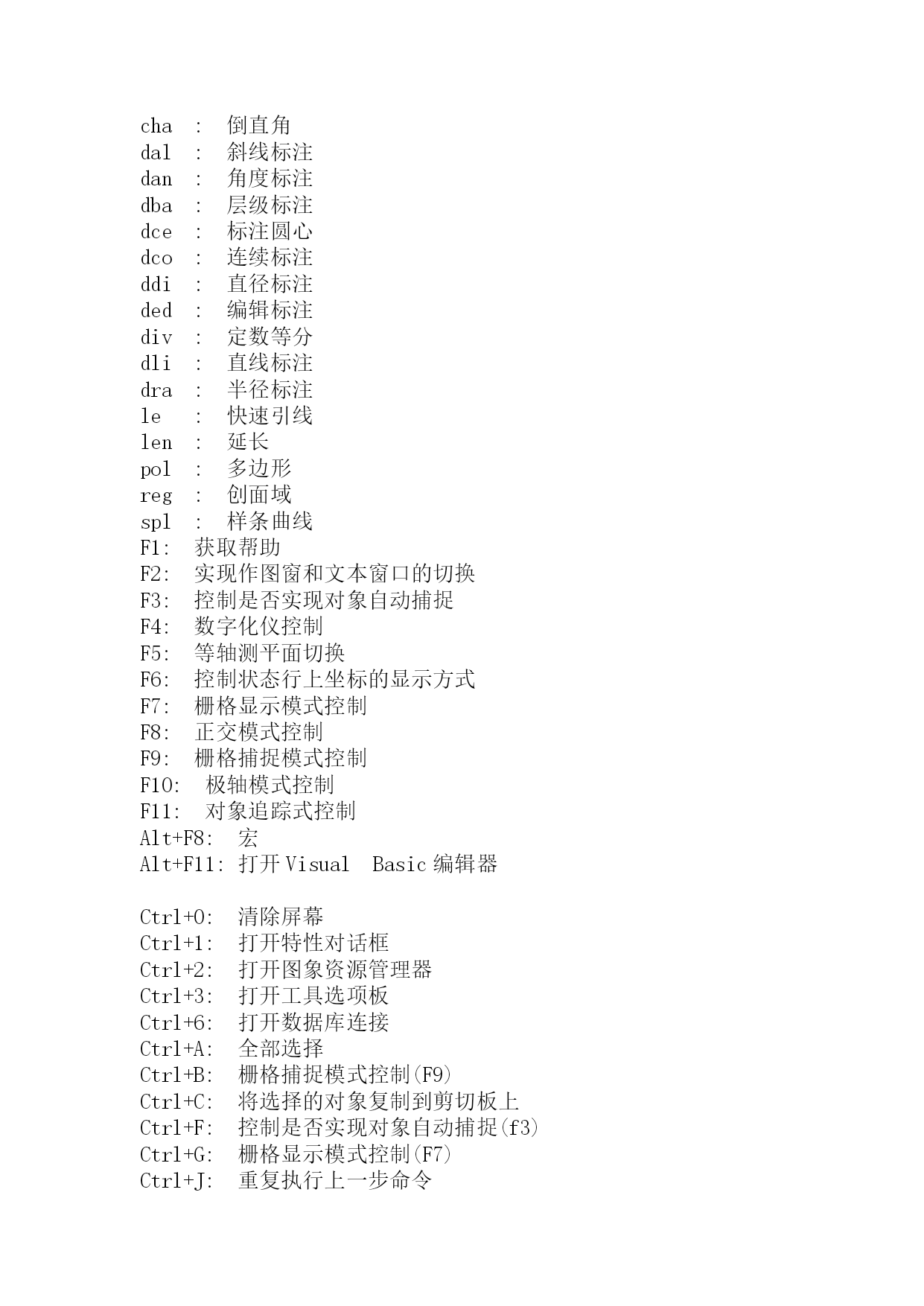

cha:倒直角
dal:斜线标注
dan:角度标注
dba:层级标注
dce:标注圆心
dco:连续标注
ddi:直径标注
ded:编辑标注
div:定数等分
dli:直线标注
dra:半径标注
le:快速引线
len:延长
pol:多边形
reg:创面域
spl:样条曲线
F1:获取帮助
F2:实现作图窗和文本窗口的切换
F3:控制是否实现对象自动捕捉
F4:数字化仪控制
F5:等轴测平面切换
F6:控制状态行上坐标的显示方式
F7:栅格显示模式控制
F8:正交模式控制
F9:栅格捕捉模式控制
F10:极轴模式控制
F11:对象追踪式控制
Alt+F8:宏
Alt+F11:打开VisualBasic编辑器

Ctrl+0:清除屏幕
Ctrl+1:打开特性对话框
Ctrl+2:打开图象资源管理器
Ctrl+3:打开工具选项板
Ctrl+6:打开数据库连接
Ctrl+A:全部选择
Ctrl+B:栅格捕捉模式控制(F9)
Ctrl+C:将选择的对象复制到剪切板上
Ctrl+F:控制是否实现对象自动捕捉(f3)
Ctrl+G:栅格显示模式控制(F7)
Ctrl+J:重复执行上一步命令

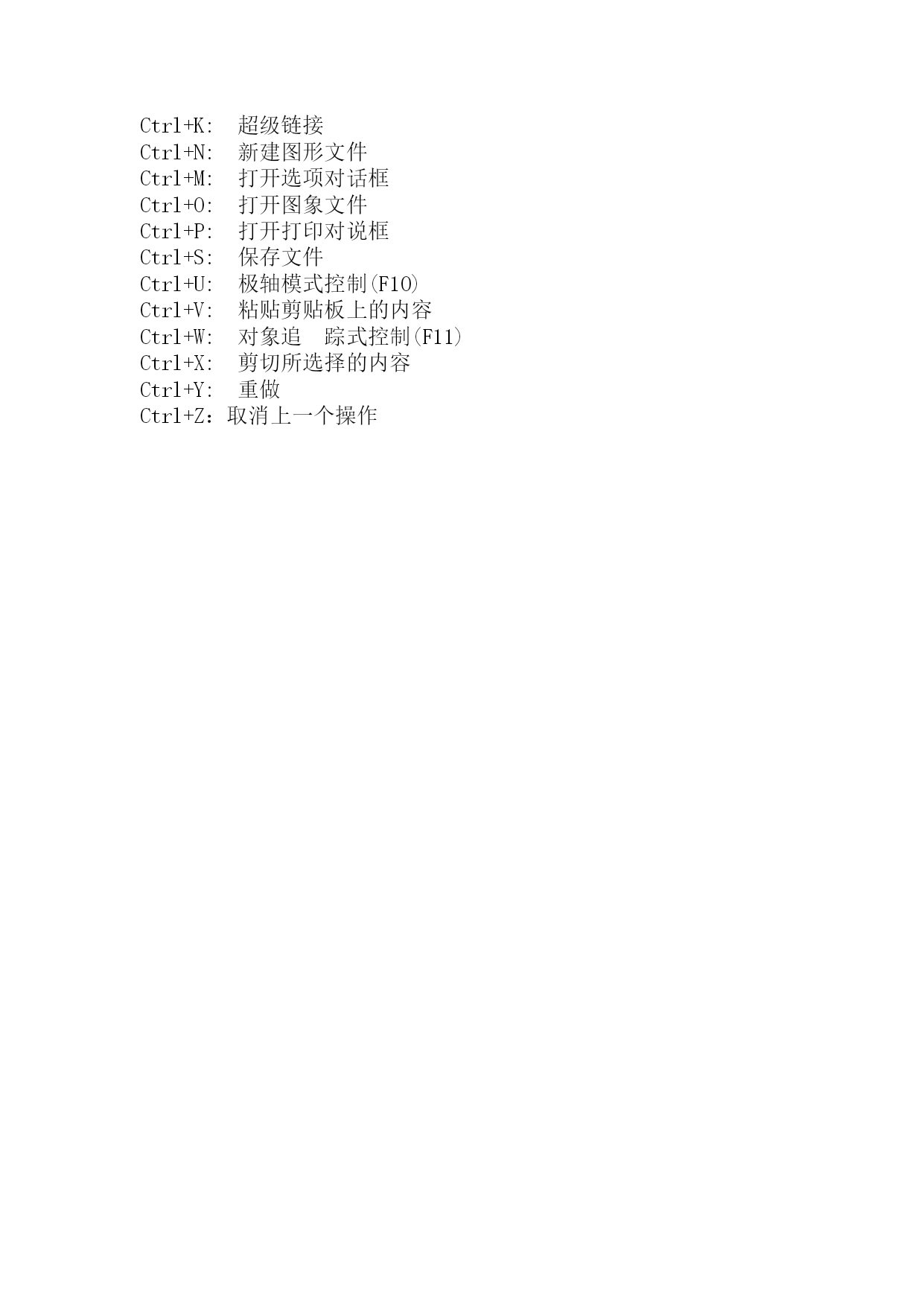

Ctrl+K:超级链接
Ctrl+N:新建图形文件
Ctrl+M:打开选项对话框
Ctrl+O:打开图象文件
Ctrl+P:打开打印对说框
Ctrl+S:保存文件
Ctrl+U:极轴模式控制(F10)
Ctrl+V:粘贴剪贴板上的内容
Ctrl+W:对象追踪式控制(F11)
Ctrl+X:剪切所选择的内容
Ctrl+Y:重做
Ctrl+Z：取消上一个操作
