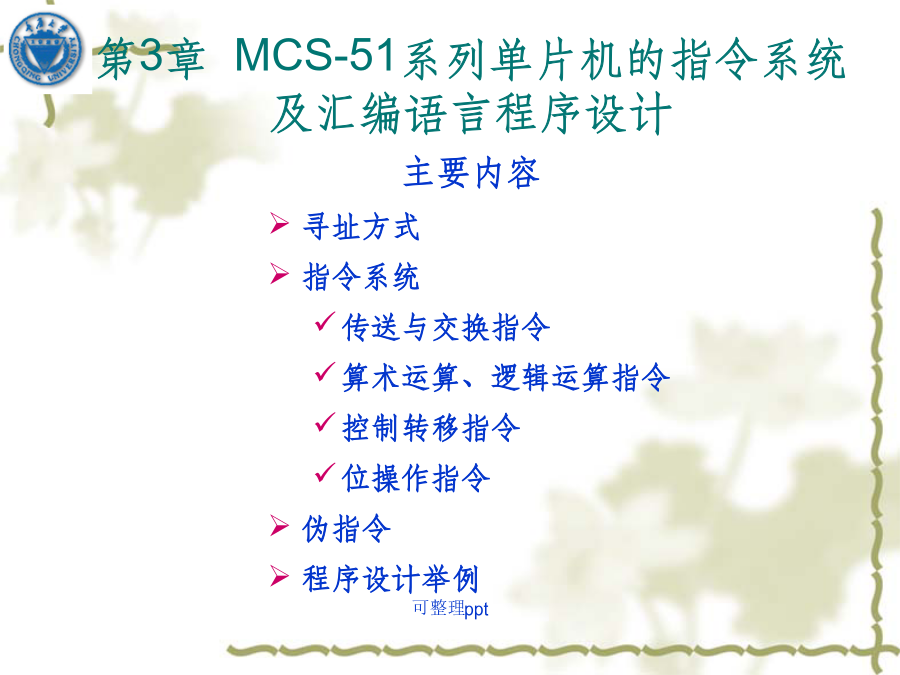

MCS51系列单片机的指令系统及汇编语言程序设计.ppt

主要内容
寻址方式
指令系统
传送与交换指令
算术运算、逻辑运算指令
控制转移指令
位操作指令
伪指令

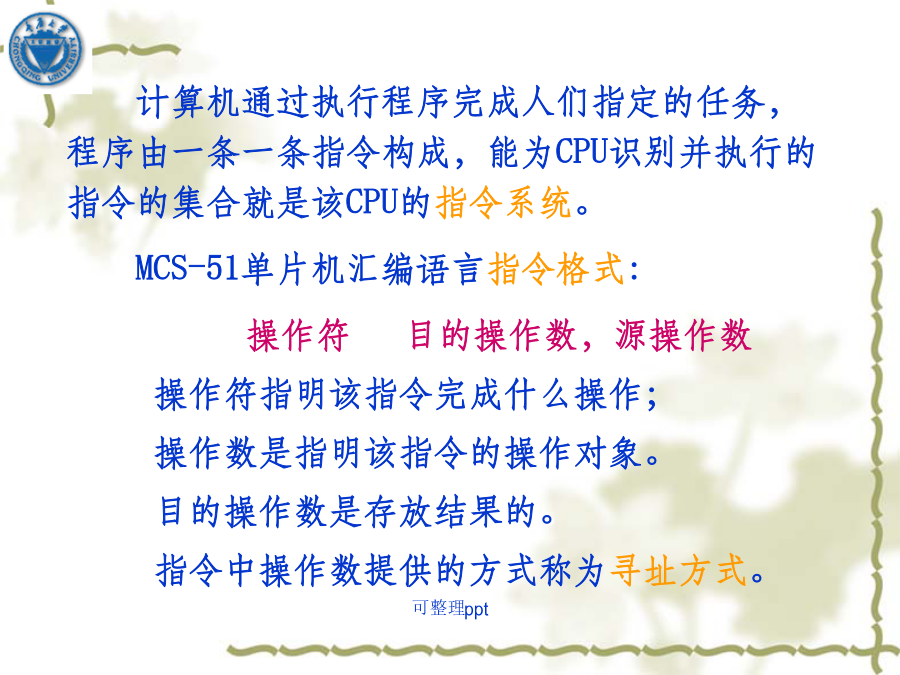

程序设计举例计算机通过执行程序完成人们指定的任务，程序由一条一条指令构成，能为CPU识别并执行的指令的集合就是该CPU的指令系统。
MCS-51单片机汇编语言指令格式:
操作符目的操作数，源操作数
操作符指明该指令完成什么操作；
操作数是指明该指令的操作对象。
目的操作数是存放结果的。
指令中操作数提供的方式称为寻址方式。

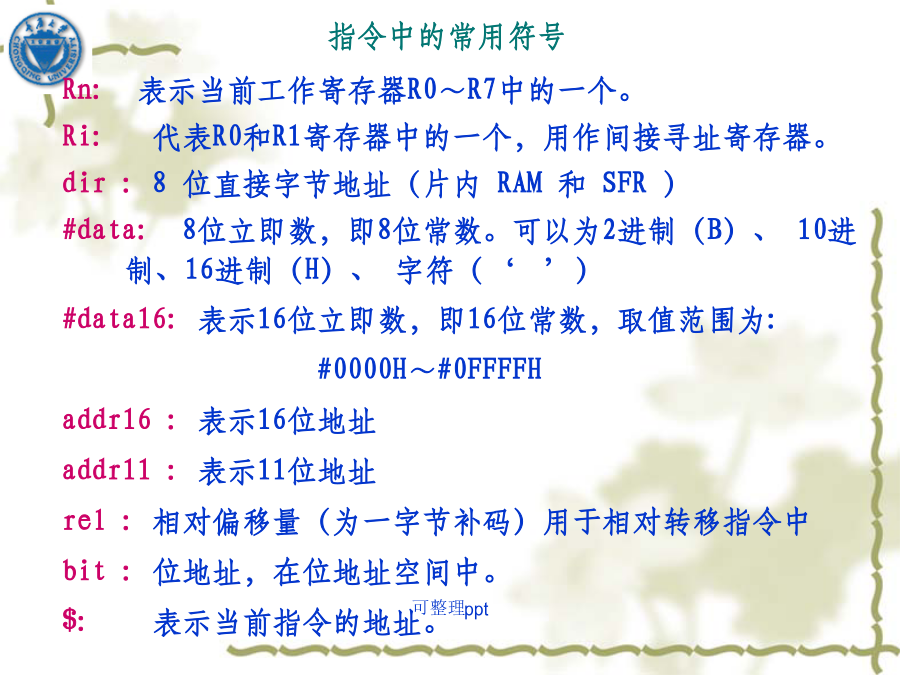

指令中的常用符号
Rn:表示当前工作寄存器R0～R7中的一个。
Ri:代表R0和R1寄存器中的一个，用作间接寻址寄存器。
dir:8位直接字节地址（片内RAM和SFR）
#data:8位立即数，即8位常数。可以为2进制（B）、10进制、16进制（H）、字符（‘’）
#data16:表示16位立即数，即16位常数，取值范围为:
#0000H～#0FFFFH
addr16:表示16位地址
addr11:表示11位地址
rel:相对偏移量（为一字节补码）用于相对转移指令中
bit:位地址，在位地址空间中。

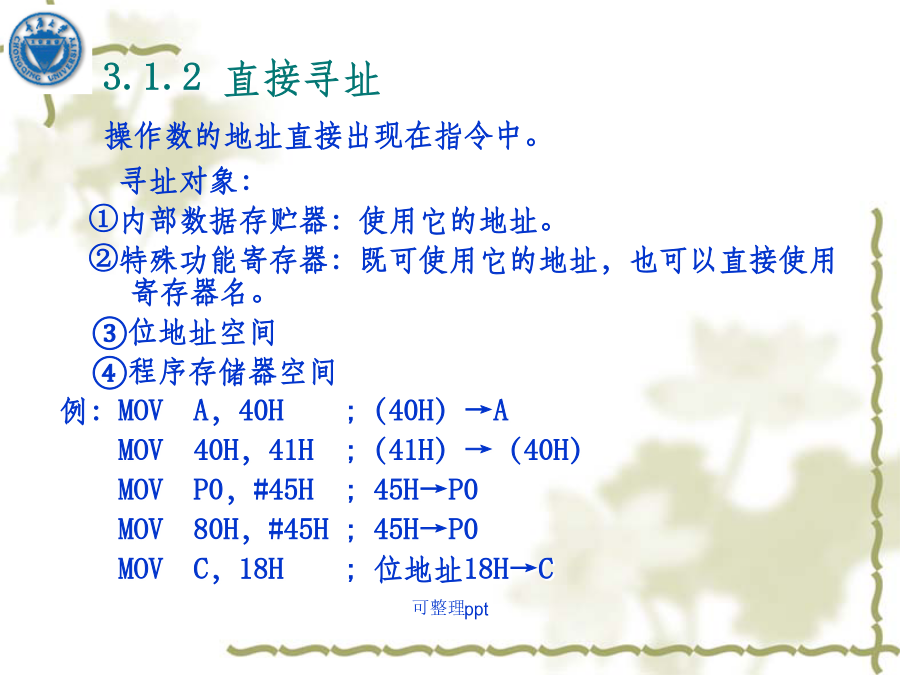

$:表示当前指令的地址。 指令中直接给出操作数的寻址方式。在51系列单片机的指令系统中，立即数用一个前面加“#”号的8位数(#data，如#30H)或16位数(#data16，如#2052H)表示。立即寻址中的数，称为立即数。
例如指令：MOVA，#58H；58H→A操作数的地址直接出现在指令中。
寻址对象：
①内部数据存贮器：使用它的地址。
②特殊功能寄存器：既可使用它的地址，也可以直接使用寄存器名。
③位地址空间
④程序存储器空间
例：MOVA，40H;（40H）→A
MOV40H，41H;（41H）→（40H）
MOVP0，#45H;45H→P0
MOV80H，#45H;45H→P0
MOVC，18H;位地址18H→C 操作数存放在寄存器中。
寻址对象：A，B，C,DPTR，R0～R7。
B仅在乘除法指令中为寄存器寻址，在其他指令中为直接寻址。
A可以寄存器寻址又可以直接寻址，直接寻址时写作ACC
例如：MOVA，R0；R0→A
MULAB；A*B→BA
ADDA，ACC；A+A→A 操作数存放在以寄存器内容为地址的单元中，用做间址的寄存器为Ri（i=0，1）、DPTR。
①对片内的间接寻址用Ri（i=0，1）
如：MOVR0，#20H
MOV@R0，A；A→(20H)
②对片外的间接寻址可用Ri（i=0，1）或DPTR
如：MOVX@DPTR，A；A→以DPTR的内容为地址的外部RAM中
MOVX@R1,A；A→以P2R1内容为地址的外部RAM中
③PUSH和POP指令的源操作数是以SP间接寻址
注意：寄存器间接寻址不能访问SFR
MOVR1,#81H
MOVA,@R1；不能访问SP，只能用MOVA,SP 变址寻址只能访问程序存储器。操作数所在位置的地址由DPTR或PC寄存器与A的内容相加后形成。其中累加器A内容是可变的。变址寻址只有三条指令。
MOVCA,@A+DPTR；(A+DPTR)→A
MOVCA,@A+PC；(A+PC)→A
JMP@A+DPTR；A+DPTR→PC
注意：①A的内容是无符号数。
②PC值是指令的当前PC值，即下条指令的PC值3.1.6相对寻址对可位寻址的位地址寻址。包括片内RAM的位地址空间和可位寻址的SFR（地址能被8整除）
如：MOVC，20H；位寻址
MOVA，20H；字节寻址
以上两条指令究竟是位寻址还是字节寻址，根据两操作数类型一致的原则，由另一个操作数决定。dir例R1=20H，（20H）=55H，
MOVA，@R1执行后，A=55H。
例（40H）=30H，
MOVR7，40H执行后，R7=30H。
例MOVR7，＃40H执行后，R7=40H。@Ri,A@DPTR,A
A,@RiA,@DPTR
利用MOVX实现片外数据存储器数据传送(2000H)→(2100H)利用Ri间址来实现将(2000H)→(2100H)
MOVP2，#20H ；高位地址
MOVR0，#00 ；低位地址
MOVXA，@R0 ；读片外RAM
MOVP2，#21H ；改变高位地址
MOVX@R0，A ；写片外RAM利用MOVC指令实现查表功能注：①只能从程序存储器读取数据到A累加器。②只能使用变址间接寻址方式例查表法求Y=X2。设X(0≤X≤15)在片内RAM20H单元，要求将查表求Y，存入片内RAM21H单元指令地址 源程序
ORG0100H ；程序起始地址
0100H SQU:MOVA，20H ；取X
0102H ADDA，#3 ；修正偏移量
0104H MOVCA，@A+PC；查表求Y=X2
0105H MOV21H，A ；存结果
