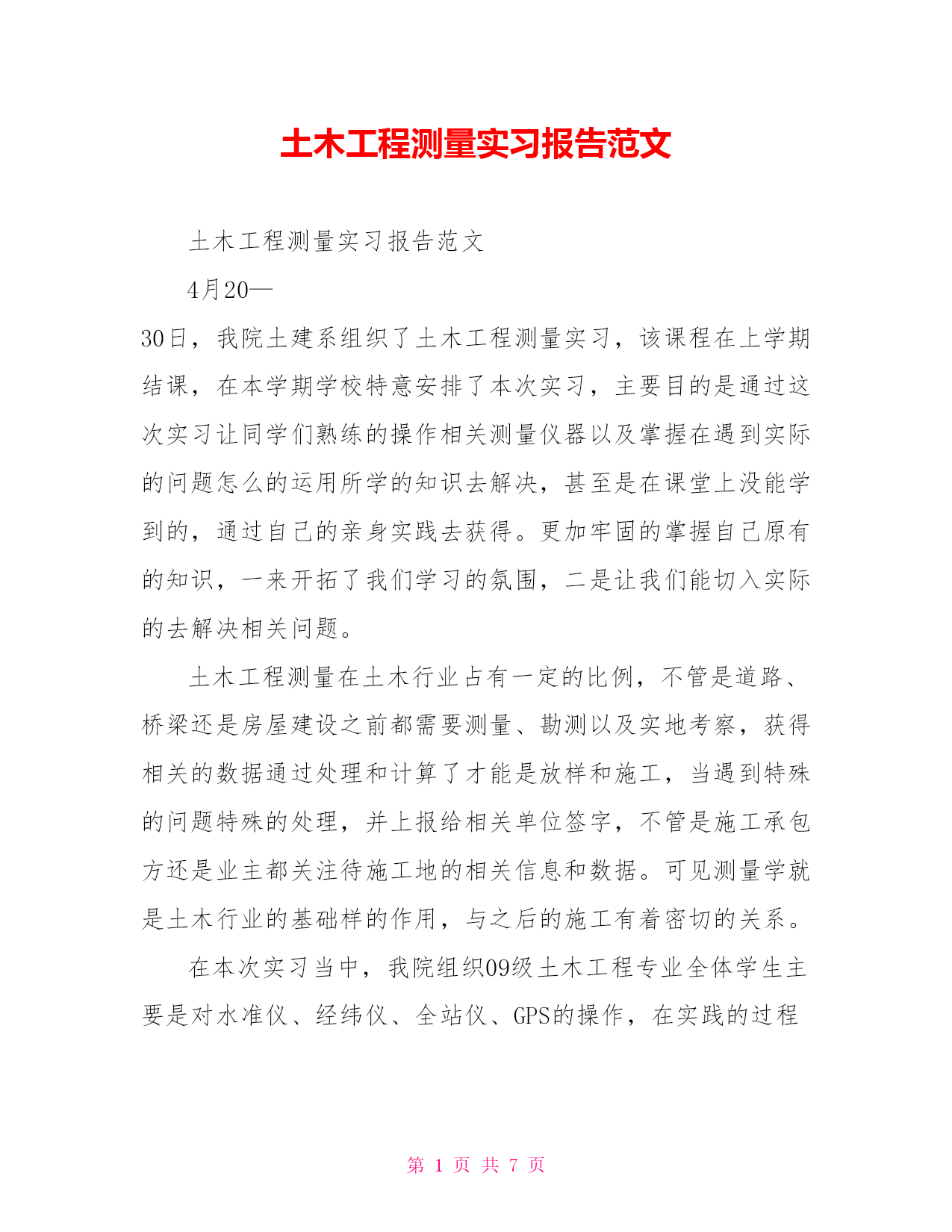

土木工程测量实习报告范文

土木工程测量实习报告范文
4月20—30日，我院土建系组织了土木工程测量实习，该课程在上学期结课，在本学期学校特意安排了本次实习，主要目的是通过这次实习让同学们熟练的操作相关测量仪器以及掌握在遇到实际的问题怎么的运用所学的知识去解决，甚至是在课堂上没能学到的，通过自己的亲身实践去获得。更加牢固的掌握自己原有的知识，一来开拓了我们学习的氛围，二是让我们能切入实际的去解决相关问题。
土木工程测量在土木行业占有一定的比例，不管是道路、桥梁还是房屋建设之前都需要测量、勘测以及实地考察，获得相关的数据通过处理和计算了才能是放样和施工，当遇到特殊的问题特殊的处理，并上报给相关单位签字，不管是施工承包方还是业主都关注待施工地的相关信息和数据。可见测量学就是土木行业的基础样的作用，与之后的施工有着密切的关系。
在本次实习当中，我院组织09级土木工程专业全体学生主要是对水准仪、经纬仪、全站仪、GPS的操作，在实践的过程当中，同学们采用适当的方法测量、记录、计算等步骤获得老师所要的数据。

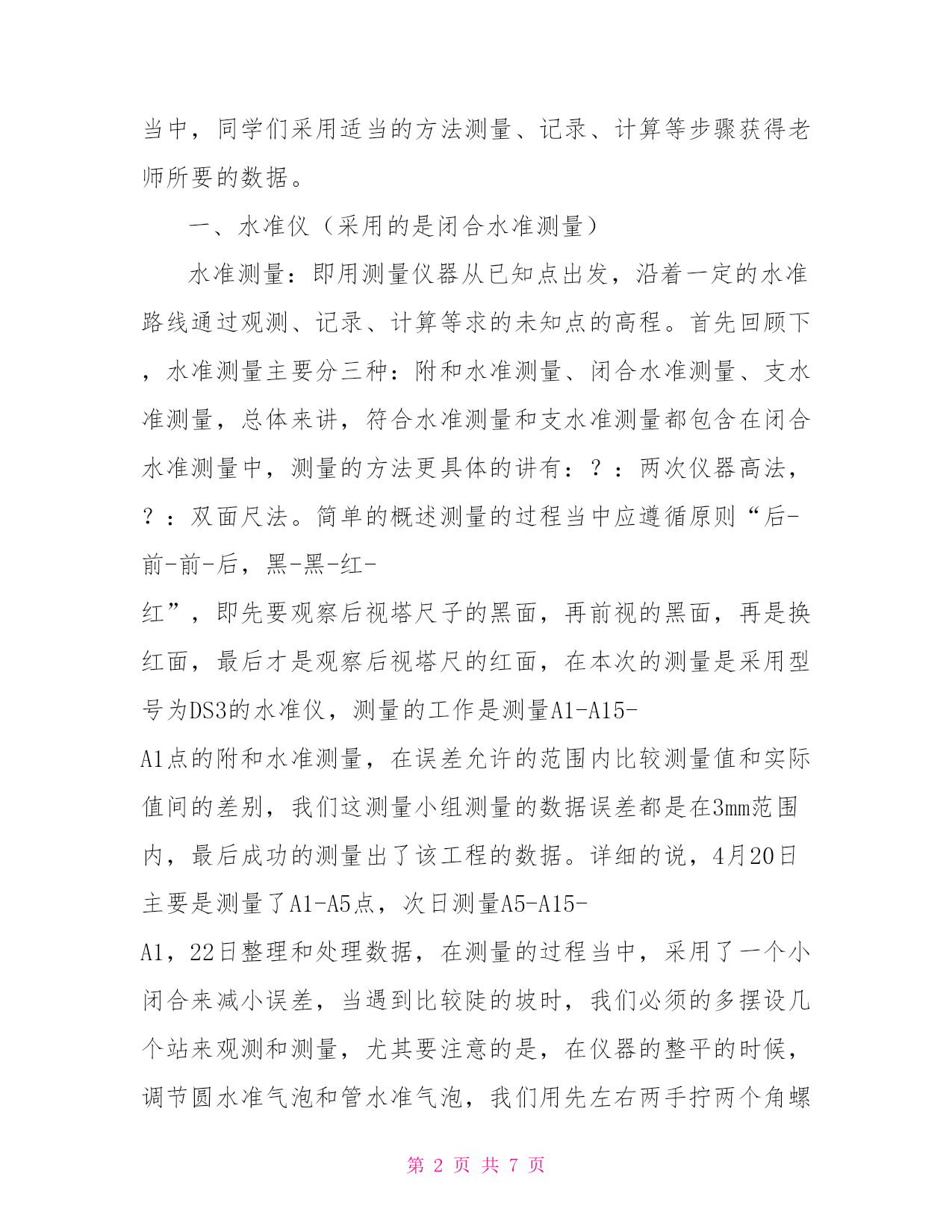

一、水准仪（采用的是闭合水准测量）
水准测量：即用测量仪器从已知点出发，沿着一定的水准路线通过观测、记录、计算等求的未知点的高程。首先回顾下，水准测量主要分三种：附和水准测量、闭合水准测量、支水准测量，总体来讲，符合水准测量和支水准测量都包含在闭合水准测量中，测量的方法更具体的讲有：？：两次仪器高法，？：双面尺法。简单的概述测量的过程当中应遵循原则“后-前-前-后，黑-黑-红-红”，即先要观察后视塔尺子的黑面，再前视的黑面，再是换红面，最后才是观察后视塔尺的红面，在本次的测量是采用型号为DS3的水准仪，测量的工作是测量A1-A15-A1点的附和水准测量，在误差允许的范围内比较测量值和实际值间的差别，我们这测量小组测量的数据误差都是在3mm范围内，最后成功的测量出了该工程的数据。详细的说，4月20日主要是测量了A1-A5点，次日测量A5-A15-A1，22日整理和处理数据，在测量的过程当中，采用了一个小闭合来减小误差，当遇到比较陡的坡时，我们必须的多摆设几个站来观测和测量，尤其要注意的是，在仪器的整平的时候，调节圆水准气泡和管水准气泡，我们用先左右两手拧两个角螺旋，使气泡居中在连线的中点的样子，再是调节第三个，这样能准确的调节使之精确的在中央，还有在观测读数的时候旋转了180度时候必须要先记得调节管水准器，使之要居中，保证视准轴的水平，否则读出来的数据都将是白费，在摆设仪器和塔尺的时候我们使得前视距和后视距大致相等，这样可以减少仪器i角误差对测量结果的影响，转角、上坡和小坡的地方有个时候甚至会出现多次测量和读数才能在允许的误差范围内。在测量的数据中，通过已知点的高程我们可以计算得到任意测量点的高程。在施工的时候倘若是整平地基，这样可以知道要挖的土方量和挖的距离，使得简单易行的进行，对建设起到铺路的作用。

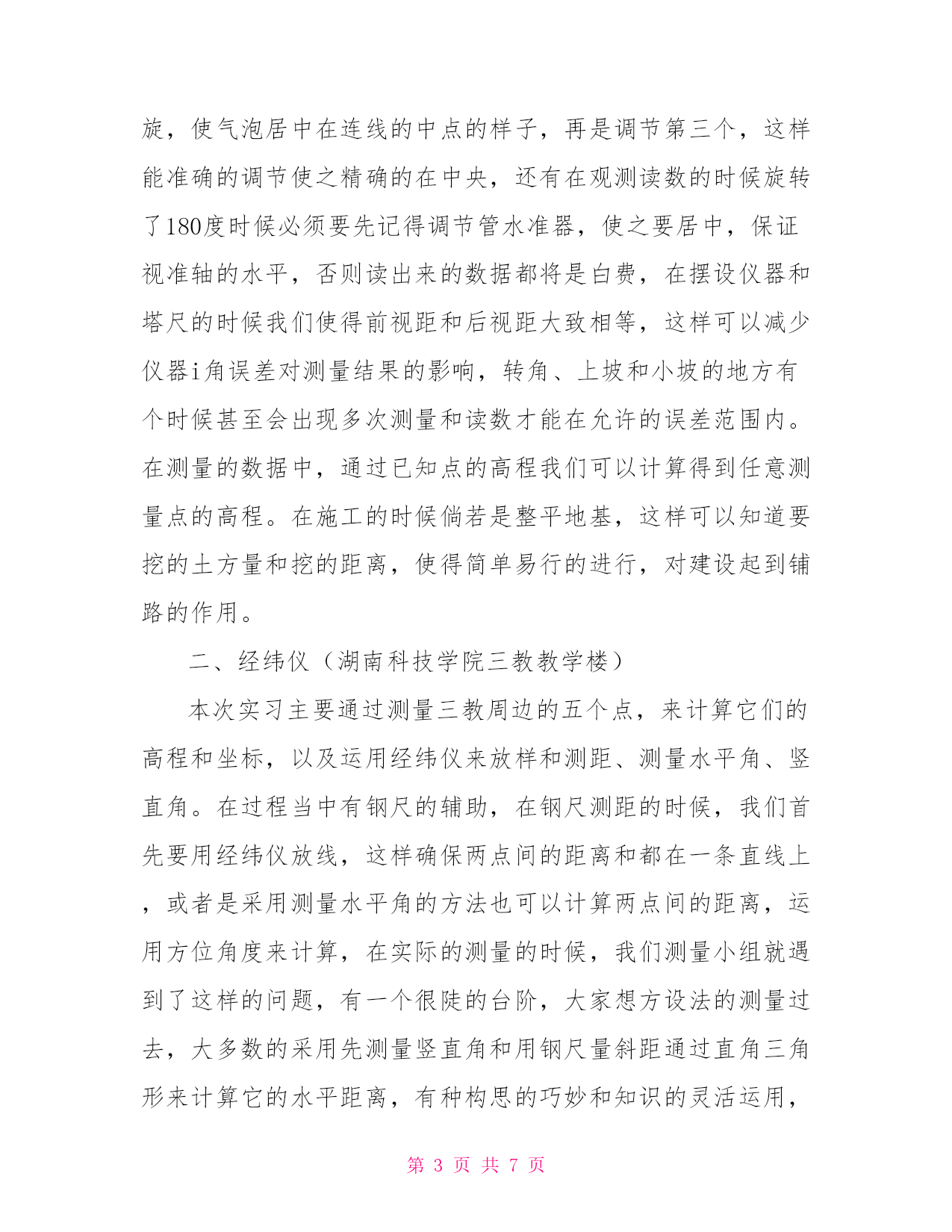

二、经纬仪（湖南科技学院三教教学楼）
本次实习主要通过测量三教周边的五个点，来计算它们的高程和坐标，以及运用经纬仪来放样和测距、测量水平角、竖直角。在过程当中有钢尺的辅助，在钢尺测距的时候，我们首先要用经纬仪放线，这样确保两点间的距离和都在一条直线上，或者是采用测量水平角的方法也可以计算两点间的距离，运用方位角度来计算，在实际的测量的时候，我们测量小组就遇到了这样的问题，有一个很陡的台阶，大家想方设法的测量过去，大多数的采用先测量竖直角和用钢尺量斜距通过直角三角形来计算它的水平距离，有种构思的巧妙和知识的灵活运用，有些点在这个站能够看到但是当你放个摆站时，你就看不到了，这种情况我们就可以从该点再引出一点来作为间接的已知点来测量，从而达到看到未能看到的点，用经纬仪放样的时候，我们采用的是在建筑上取些有特征的点，这样容易观察到和记录，当测量的时候也容易找到。经纬仪同样也有水准仪的作用，下丝-上丝就是距离，我们应该注意的是仪器脚架的摆设，对中，粗平、精平，水平角的读数时，首先是将仪器调整好，先调节左盘使之水平读数为0度，然后从已知点旋转到待测点，先是瞄准固定望远镜，调节微动水平按钮和竖直微调按钮，十字丝的分划板在目标的中心，读出水平角的读数，精确到秒（秒是6的倍数），水平距离在水平的地方就能够通过上下丝直接的读数计算出来，这样的话就省略了一部分钢尺的测量，还通过实例，三角高程测量更加准确的测量和熟练的操作经纬仪。

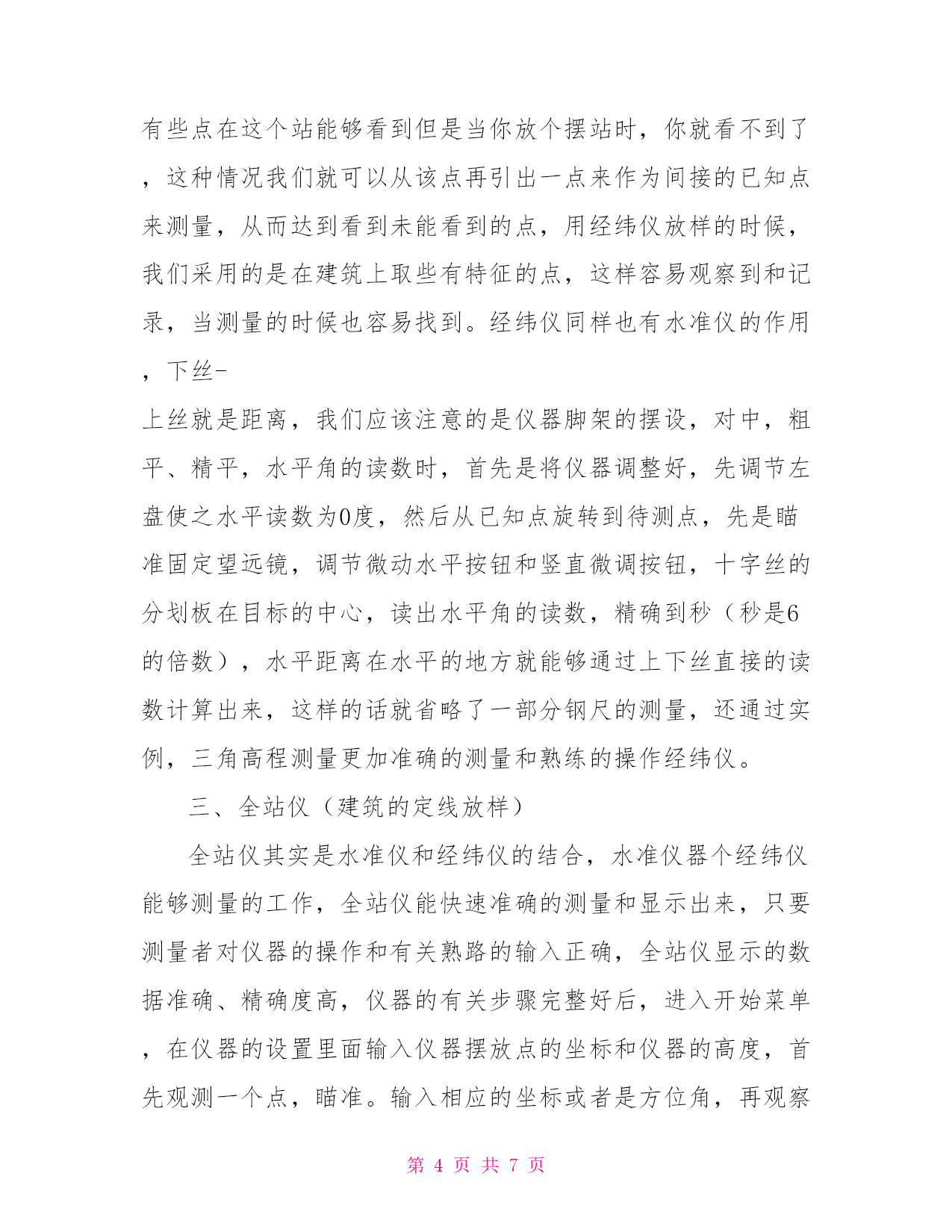

三、全站仪（建筑的定线放样）
全站仪其实是水准仪和经纬仪的结合，水准仪器个经纬仪能够测量的工作，全站仪能快速准确的测量和显示出来，只要测量者对仪器的操作和有关熟路的输入正确，全站仪显示的数据准确、精确度高，仪器的有关步骤完整好后，进入开始菜单，在仪器的设置里面输入仪器摆放点的坐标和仪器的高度，首先观
