楼梯安全防护设施标准

1总则
1.1为提高十七冶集团有限公司施工安全技术水平，实现建筑施工现场安全防护设施的规范化、标准化和定型化，促进集团公司安全管理，结合本集团工程管理实际，制定本标准。
1.2本标准适用于十七冶集团有限公司所有施工现场涉及未及时安装固定防护栏杆的楼梯或没有永久固定楼梯的安全防护设施设置和管理。
1.3建筑施工现场安全防护设施的设置和使用，除执行本标准外，还应符合国家有关法律法规和现行强制性标准、规范的规定。
1.4本标准的黑体字部分为强制性条款。
2引用文件
2.1建筑施工安全检查标准JGJ59-99
2.2建筑施工高处作业安全技术规范JGJ80-91
2.3工程建设标准强制性条文（施工安全部分）
2.4固定式钢梯及平台安全要求GB4053.1-2009
3术语
3.1安全防护设施
建筑施工现场为预防施工中发生人员伤亡事故而设置的各类设施、设备、器具等。
3.2高处作业
凡在坠落高度基准面2m以上（含2m）有可能坠落的高处进行的作业。
3.3临边作业
施工现场工作面边沿无围护设施或围护设施高度低于80cm的高处作业。
3.4安全网
用来防止人、物坠落，或用来避免、减轻坠落及物击伤害的网具。安全网一般由网体、边绳、系绳等构件组成。主要种类有密目式安全立网和安全平网二种。
3.5直爬梯
安装在建筑物或设备上，与水平面成75°～90°倾角主要构件为钢材制造的直梯。
4楼梯安全防护设施
4.1常规建筑结构楼梯

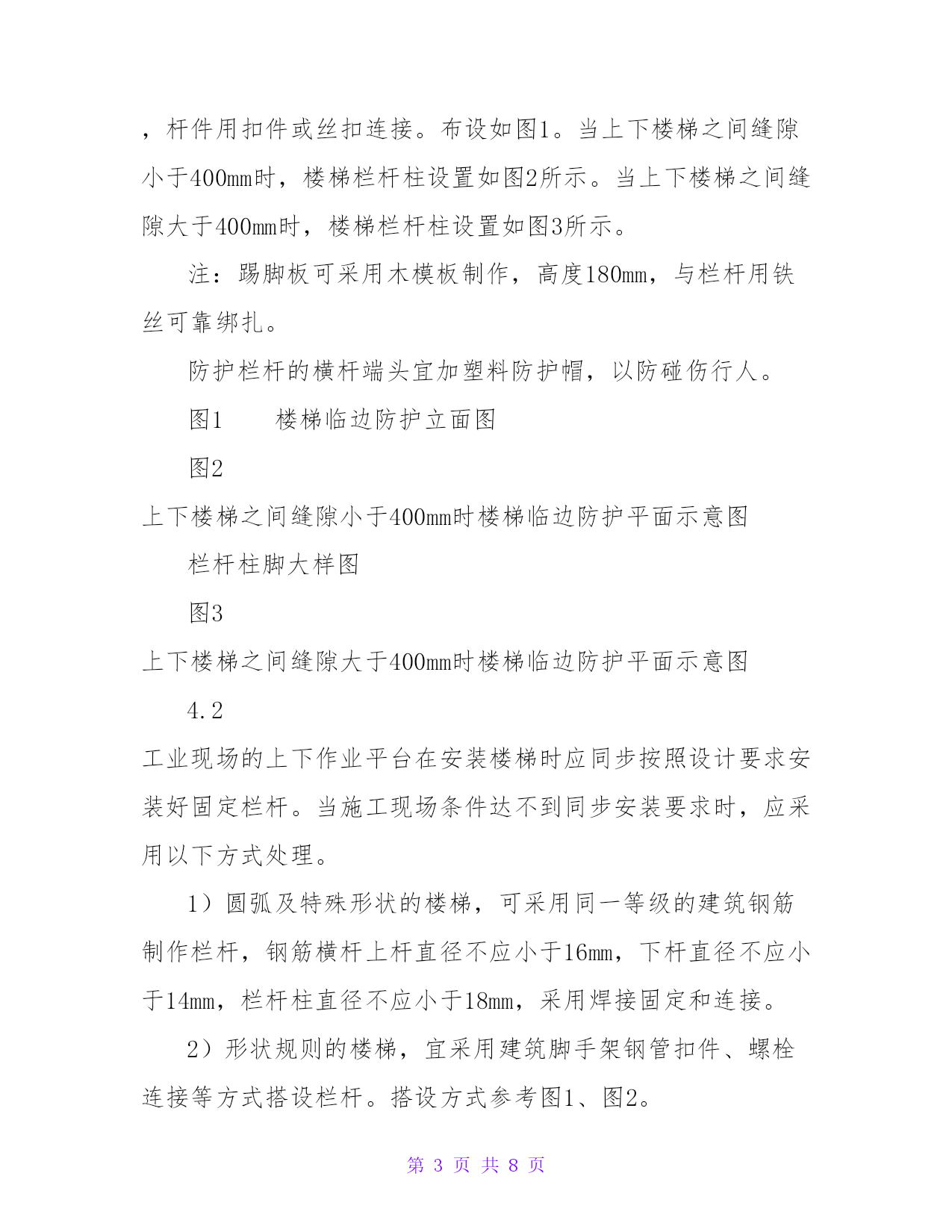

4.1.1常规建筑结构楼梯的临时防护栏杆，采用建筑脚手架钢管搭设，杆件用扣件或丝扣连接。布设如图1。当上下楼梯之间缝隙小于400mm时，楼梯栏杆柱设置如图2所示。当上下楼梯之间缝隙大于400mm时，楼梯栏杆柱设置如图3所示。
注：踢脚板可采用木模板制作，高度180mm，与栏杆用铁丝可靠绑扎。
防护栏杆的横杆端头宜加塑料防护帽，以防碰伤行人。
图1楼梯临边防护立面图
图2上下楼梯之间缝隙小于400mm时楼梯临边防护平面示意图
栏杆柱脚大样图
图3上下楼梯之间缝隙大于400mm时楼梯临边防护平面示意图
4.2工业现场的上下作业平台在安装楼梯时应同步按照设计要求安装好固定栏杆。当施工现场条件达不到同步安装要求时，应采用以下方式处理。
1）圆弧及特殊形状的楼梯，可采用同一等级的建筑钢筋制作栏杆，钢筋横杆上杆直径不应小于16mm，下杆直径不应小于14mm，栏杆柱直径不应小于18mm，采用焊接固定和连接。
2）形状规则的楼梯，宜采用建筑脚手架钢管扣件、螺栓连接等方式搭设栏杆。搭设方式参考图1、图2。
4.3防护栏杆整体构造应使防护栏杆任何处，能经受任何方向的1kN的外力而不发生明显变形或断裂。当栏杆所处位置有发生人群拥挤、车辆冲击或物体撞击等可能时，应加大横杆截面，加密柱距。
5直爬梯安全防护设施
5.1固定式直爬梯应用金属材料制成。宽度应在400～600mm之间，支撑应采用不小于75×6mm的角钢，埋设与焊接必须牢固。梯子顶端的踏棍应与攀登的顶面齐平，并设1-1.5m高的扶手。
5.2使用直爬梯进行攀登作业时，攀登高度以5m为宜，超过2m时宜加设护圈（笼）；超过8m时，必须设置梯间平台和安全生命绳，人员在攀登作业时将安全带挂在安全生命绳防坠器上方可上下。如图4所示。
5.3护圈（笼）内侧深度由踏棍中心线起应不小于650mm，不大于800mm，圆形护圈（笼）的直径应为650mm～800mm，其他形式的护圈（笼）内侧宽度应不小于650mm，不大于800mm。护圈（笼）内侧应无任何突出物。

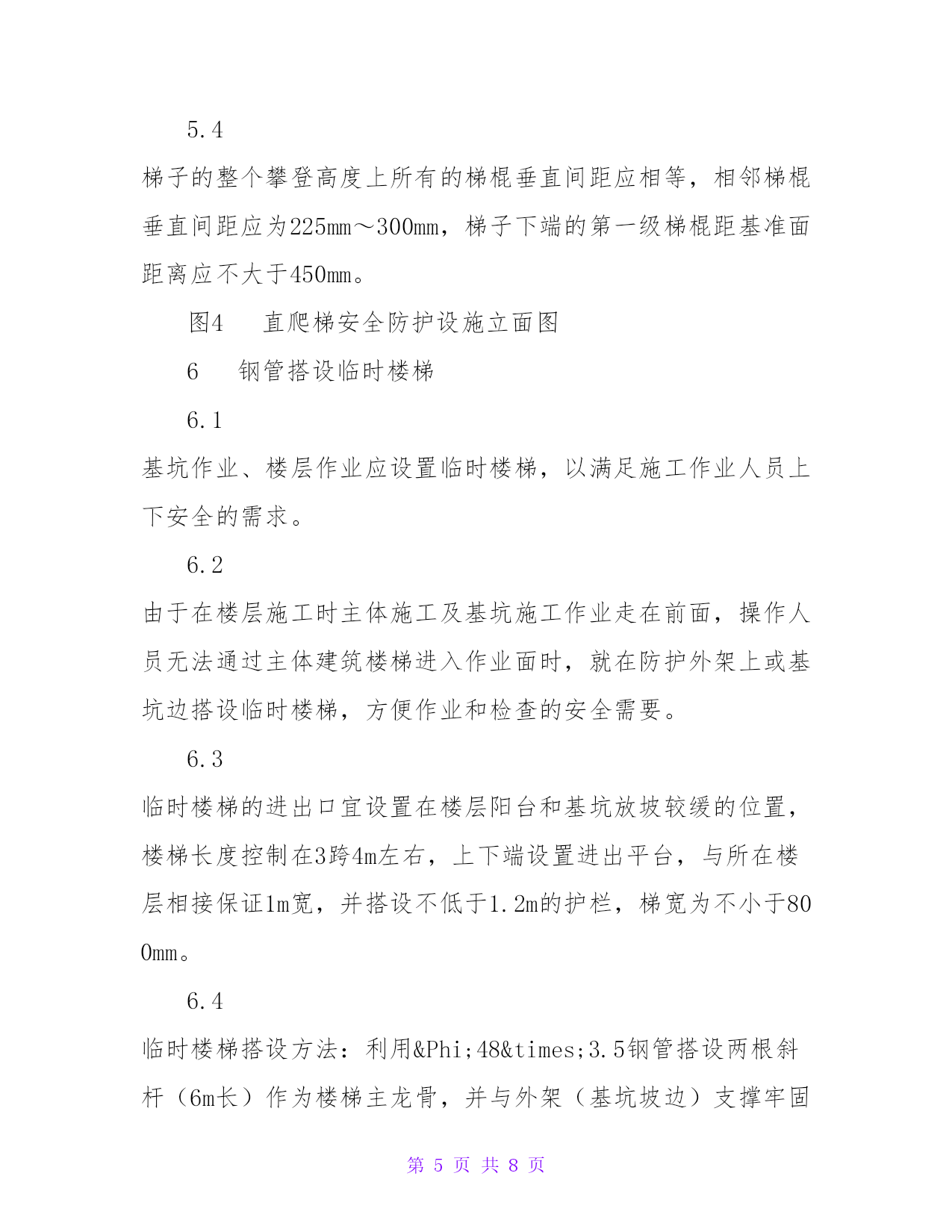

5.4梯子的整个攀登高度上所有的梯棍垂直间距应相等，相邻梯棍垂直间距应为225mm～300mm，梯子下端的第一级梯棍距基准面距离应不大于450mm。
图4直爬梯安全防护设施立面图
6钢管搭设临时楼梯
6.1基坑作业、楼层作业应设置临时楼梯，以满足施工作业人员上下安全的需求。
6.2由于在楼层施工时主体施工及基坑施工作业走在前面，操作人员无法通过主体建筑楼梯进入作业面时，就在防护外架上或基坑边搭设临时楼梯，方便作业和检查的安全需要。
6.3临时楼梯的进出口宜设置在楼层阳台和基坑放坡较缓的位置，楼梯长度控制在3跨4m左右，上下端设置进出平台，与所在楼层相接保证1m宽，并搭设不低于1.2m的护栏，梯宽为不小于800mm。
6.4临时楼梯搭设方法：利用Φ48×3.5钢管搭设两根斜杆（6m长）作为楼梯主龙骨，并与外架（基坑坡边）支撑牢固。在主龙骨上搭设小横杆作为脚手架板的支撑水平杆，铺设木模板用12#铁丝绑扎牢固。如图5所示。
图5基坑边（楼层）临时楼梯搭设示意图
6.5当上下作业面之间高度超过6m时，应采用之字形方式搭设脚手架斜道。
6.5.1斜道应附着外脚手架
