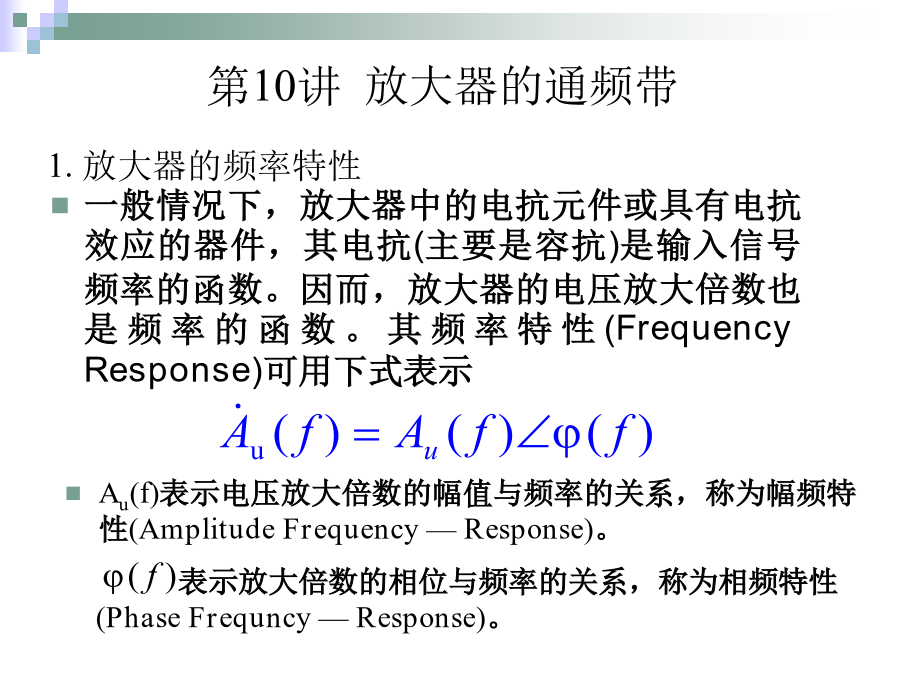

放大器的通频带.pptx

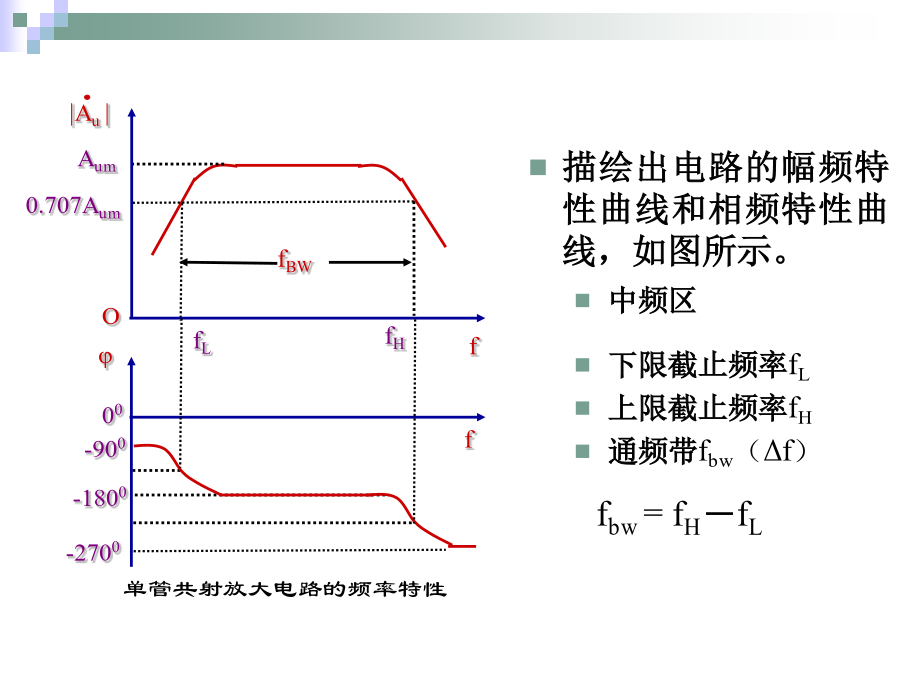

1.放大器的频率特性描绘出电路的幅频特性曲线和相频特性曲线，如图所示。

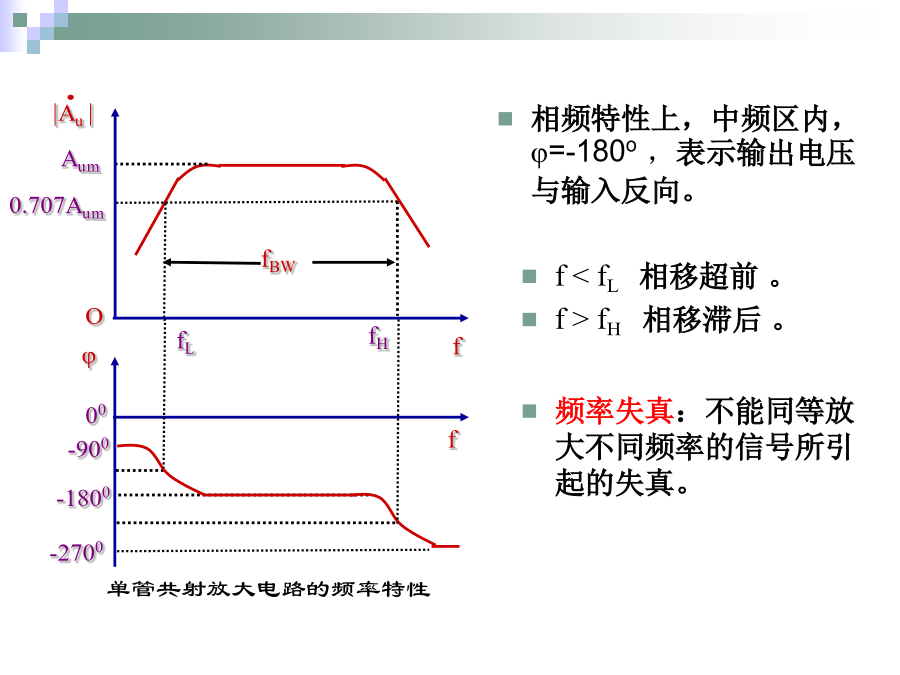

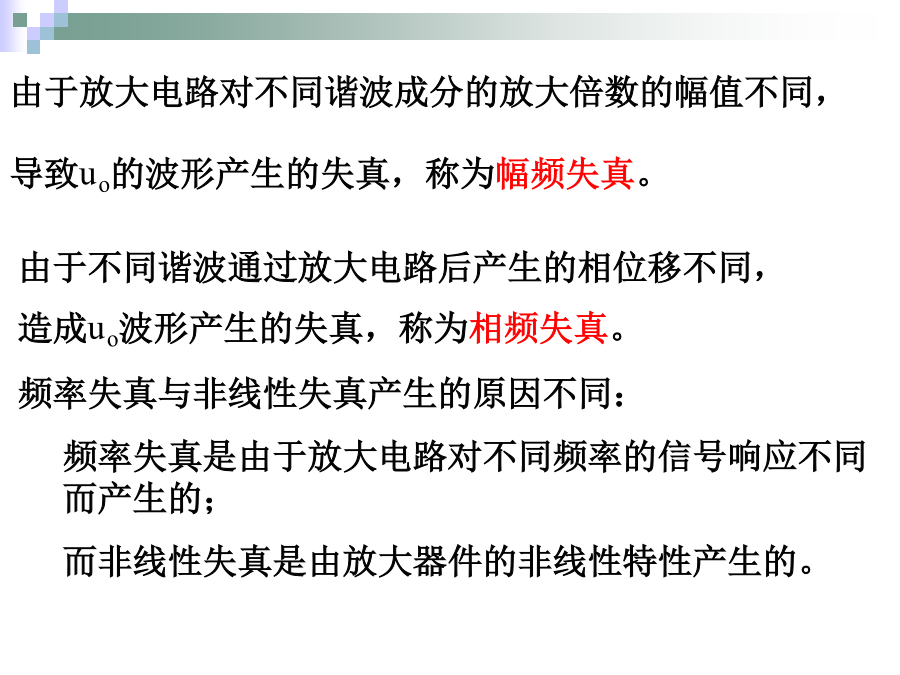

相频特性上，中频区内，φ=-180o，表示输出电压与输入反向。由于不同谐波通过放大电路后产生的相位移不同，
造成uo波形产生的失真，称为相频失真。
频率失真与非线性失真产生的原因不同：
频率失真是由于放大电路对不同频率的信号响应不同而产生的；

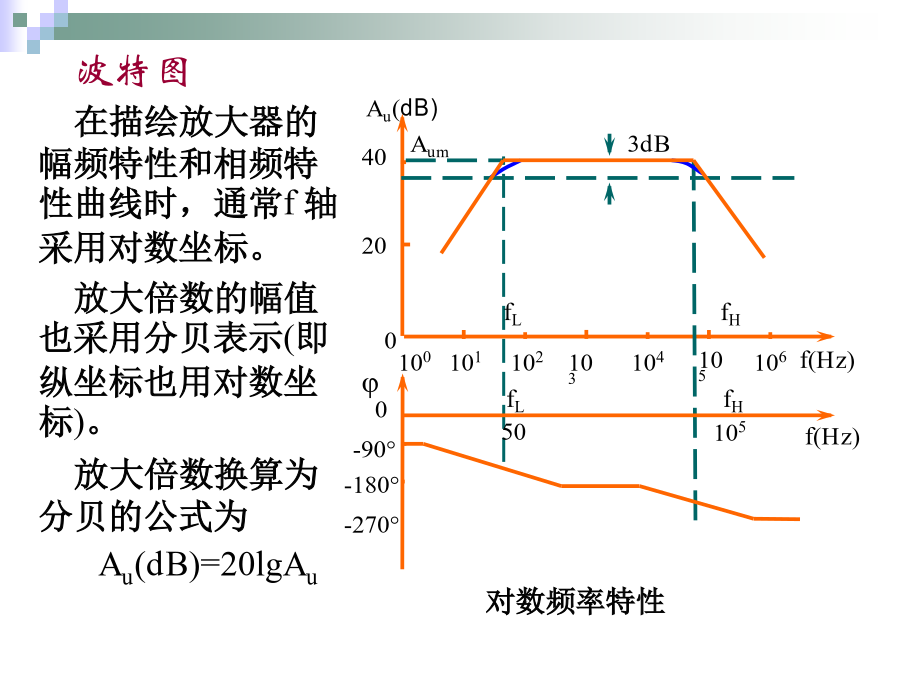

而非线性失真是由放大器件的非线性特性产生的。波特图
在描绘放大器的幅频特性和相频特性曲线时，通常f轴采用对数坐标。
放大倍数的幅值也采用分贝表示(即纵坐标也用对数坐标)。
放大倍数换算为分贝的公式为
Au(dB)=20lgAu单管共射放大电路的全频段的频率特性3.多级放大电路的频率特性相频特性为多级放大电路的频率特性与单级放大电路的频率特性相比，有如下特点：多级放大电路的截止频率可用下面近似公式估算。
