二建筑防雷接地系统安装与识图.pptx

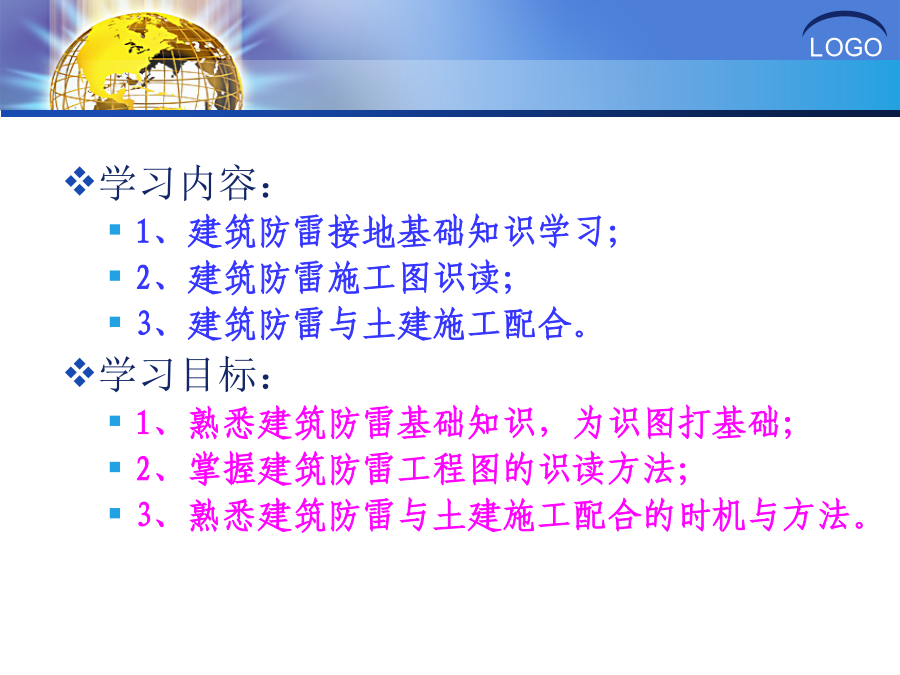

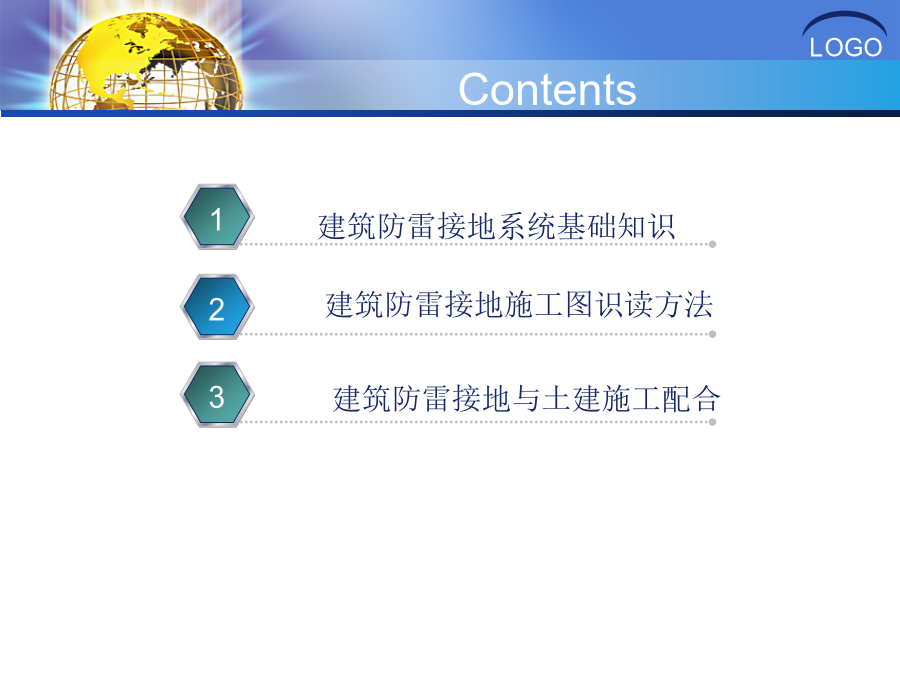

二、建筑防雷接地系统Contents学习内容：
1、建筑防雷接地基础知识学习；
2、建筑防雷施工图识读；
3、建筑防雷与土建施工配合。
学习目标：
1、熟悉建筑防雷基础知识，为识图打基础；
2、掌握建筑防雷工程图的识读方法；

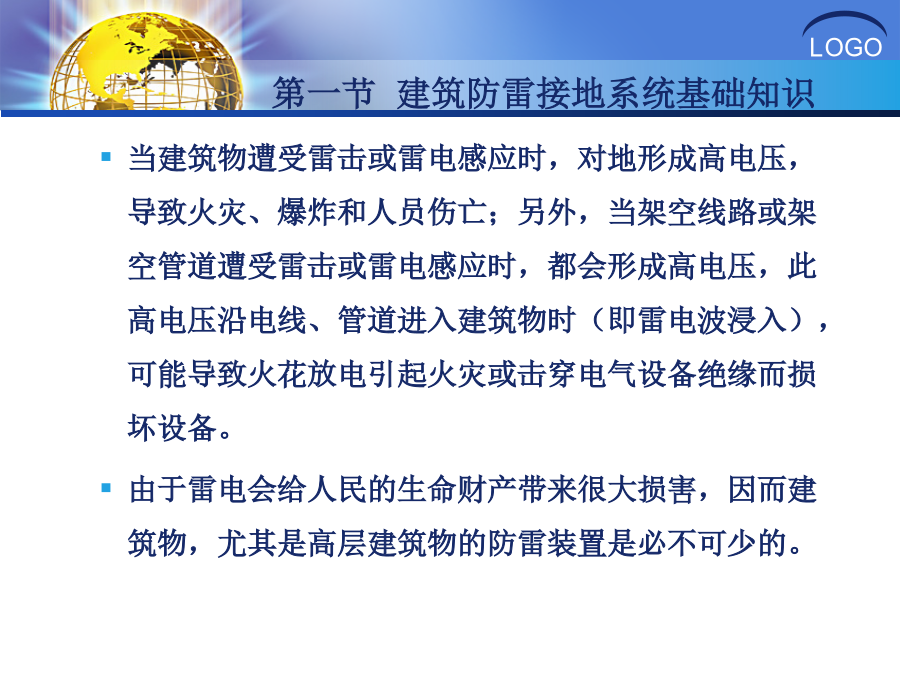

3、熟悉建筑防雷与土建施工配合的时机与方法。当建筑物遭受雷击或雷电感应时，对地形成高电压，导致火灾、爆炸和人员伤亡；另外，当架空线路或架空管道遭受雷击或雷电感应时，都会形成高电压，此高电压沿电线、管道进入建筑物时（即雷电波浸入），可能导致火花放电引起火灾或击穿电气设备绝缘而损坏设备。
由于雷电会给人民的生命财产带来很大损害，因而建筑物，尤其是高层建筑物的防雷装置是必不可少的。防
雷
装
置防
雷
装
置①避雷针避雷器安装示意部分电气设备接地电阻的规定数值常用的接地电阻测量仪有ZC—8型、ZC—29型两种。在接地电阻测试前要先拧开接地线或防雷接地引下线断接卡子的紧固螺栓。
ZC—8型接地电阻测量仪由手摇发电机、电流互感器、滑线变阻器及检流器等组成。
三个端钮仪表仅用于流散电阻的测量，四个端钮者既可用于流散电阻测量，也可用于土壤电阻率的测量。
使用接地电阻测量仪时，沿被测接地体E'，将电位探测针P'和电流探测针C’，依直线彼此相距20m插入地下，且电位探测针P'系插于接地体E'和电流探测针C'之间。用专用导线将E'、P'和C'联于仪表相应的端钮，如图7-2-1所示。2、接地电阻的测量
第二节建筑物防雷工程图识读避雷系统具体安装方法：首先，我们通过一些图片，了解一下常见建筑防雷的组成及做法：避雷带过伸缩缝做法避雷带（网）在转弯处做法
（a）在平面屋顶上安装（b）在女儿墙上安装
1—避雷带2—支架3—支座4—平屋面5—女儿墙金属门、窗与防雷装置连接位置图
（a）单层窗；（b）双层窗
a、b、c、d—金属门窗与防雷装置连接位置门窗接地做法测量照明线路绝缘电阻接线图测量电缆绝缘电阻接线图重复接地做法之二
1—总配电箱2—接线端子板3—接地线4—M×40螺栓5—PE端子6—N端子阀型避雷器在墙上安装及接线引下线在挑檐处做法接地示意图人工接地极做法室外明装接地剖面图避雷测试点标示室外暗装接地剖面图避雷带与屋面金属体连接一般焊式支持卡管卡式支持卡避雷带跨伸缩缝处大样外露式测试点做法基础伸缩缝接地体处理（平面）屋顶预制砼支座（适用于天面避雷网）柱筋作引下线桩基础作接地大样图女儿墙明装避雷带
基础伸缩缝接地体处理做法
利用基础钢筋作防雷接地体（平面）
建筑避雷带、均压环与引下线连接示意图基础底板钢筋平面连接示意图总等电位母线排总等电位联结（MEB）箱图总等电位联结系统图局部等电位连接示意图明装引下线、断接卡子、保护管暗敷引下线，明测试卡暗敷引下线，暗装测试盒（施工中）防雷接地识图实例
以电气识图案例中图7-1-88地下室电气平面及等电位联结平面图及图7-1-90屋顶避雷网平面图为例学习建筑防雷图的识读方法：
一、设计说明：
详见电气识图中关于防雷部分的相关说明及图7-1-88地下室电气平面及等电位联结平面图及图7-1-90屋顶避雷网平面中的文字标注内容。
二、建筑防雷施工图识读：
图7-1-88地下室电气平面及等电位联结平面图及图7-1-90屋顶避雷网平面图中可以看出：
1、避雷带采用10mm镀锌圆钢明敷在屋檐上作为防雷接闪器敷设一周，C轴处将1～17轴之间的避雷带沿屋脊连通；9轴处将A～E轴之间的避雷带沿屋面连通；女儿墙上面明敷构成不大于20×20m的网格。

2、利用柱内钢筋做避雷引下线共有六处；建筑物四角做引下线的构造柱在1.8米处应向室外方向预留测试卡子，供测试接地电阻用。
4、安装完毕应实测其接地电阻，若大于1欧姆应增设人工接地体，详细做法见05D10《防雷与接地工程》。
5、本工程电缆在π接箱处做重复接地。

6、本工程做总等电位联结，在π接箱处安装一总等电位联结端子板，地下室集中电表箱、暖水管、煤气管等所有进出建筑物的金属体及建筑物的金属构件与总等电位联结端子板连通，做法见《02D501-2》P13。等电位联接线采用40×4镀锌扁钢，全楼配电系统为TN-C-S系统，见图7-1-88地下室电气平面及等电位联结平面图。卫生间做局部等电位联接，在图中并未明示，施工时参见《02D501-2》P16。等电位联接线采用本工程等电位施工方法：在基础处沿墙暗敷设一周40×4镀锌扁钢作为等电位接地体，电缆进户处，设置一个总等电位箱MEB与等电位接地体相连；在5轴、13轴处沿地暗敷40×4镀锌扁钢引至一层的两个AW电表相并与其金属外壳可靠连接。
7、防雷接地与电气接地共同利用基础做接地体，接地电阻小于1欧姆。
8、过电压保护：在电源总配电柜内装第一级电涌保护器(SPD)。
一、防雷施工，土建工程应具备的条件
（1）接地体安装:
①
