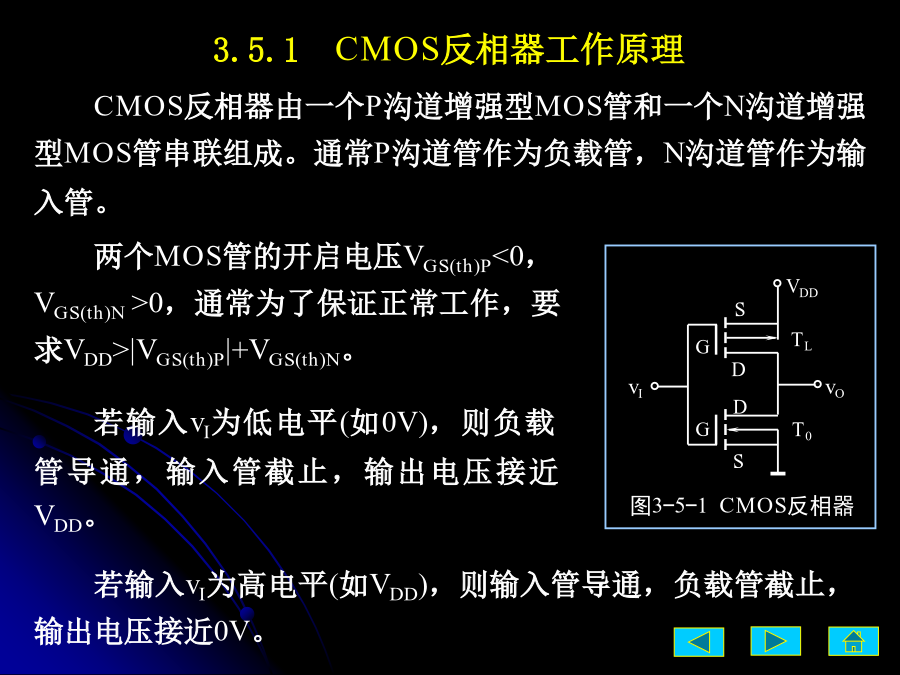

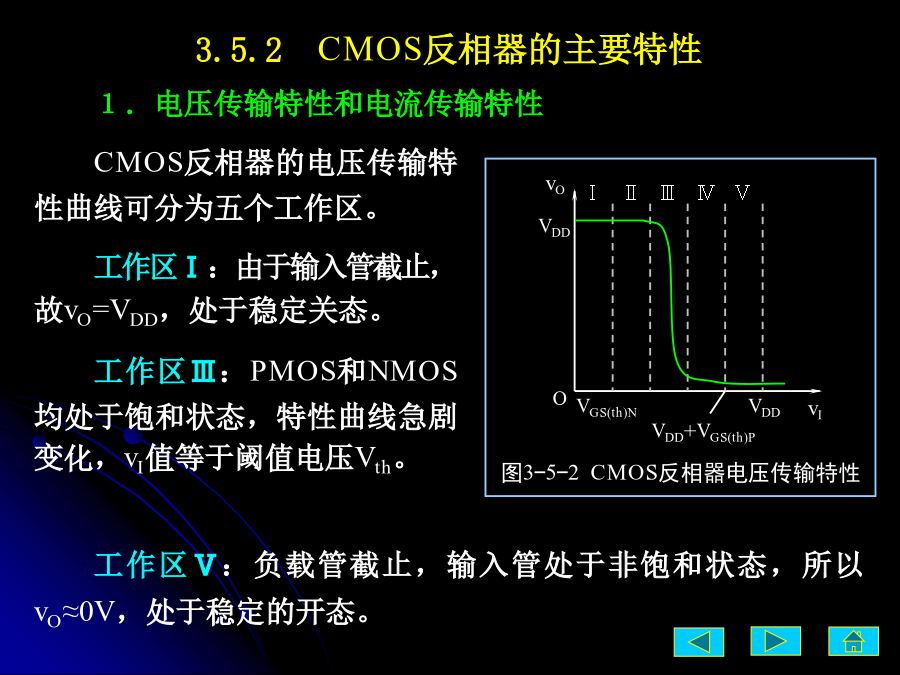

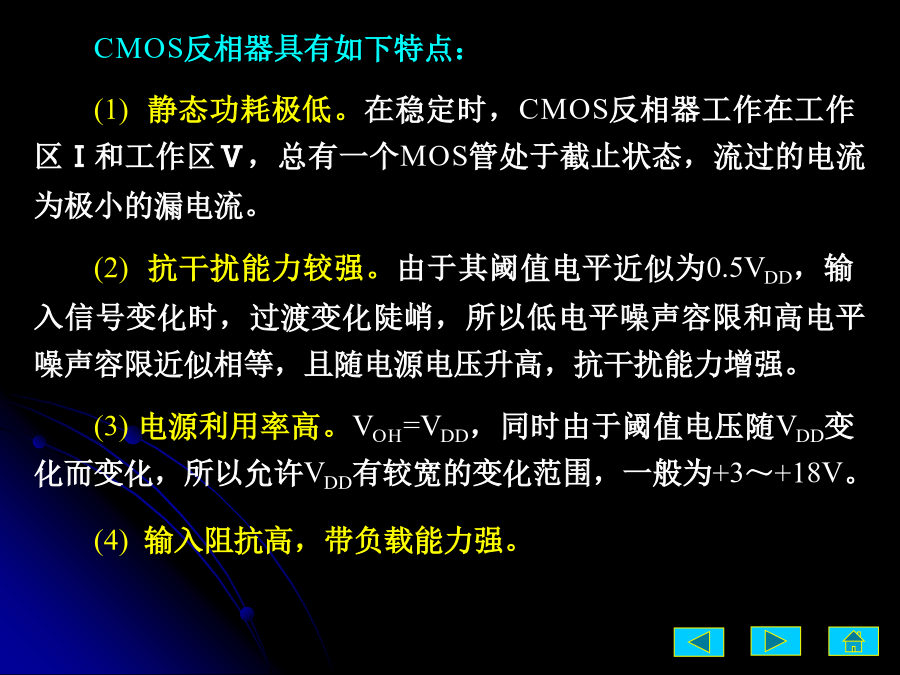

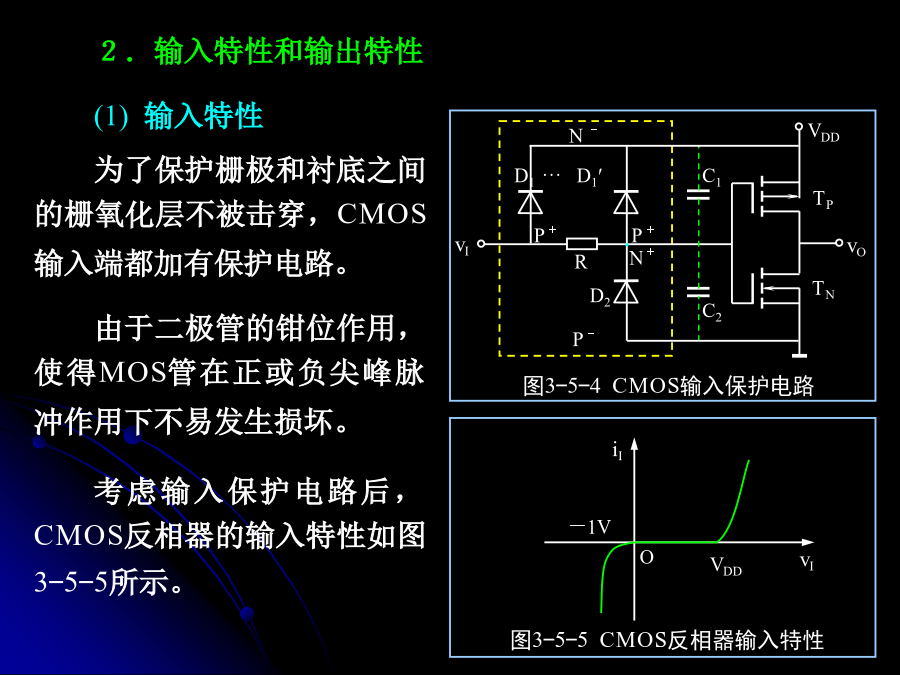

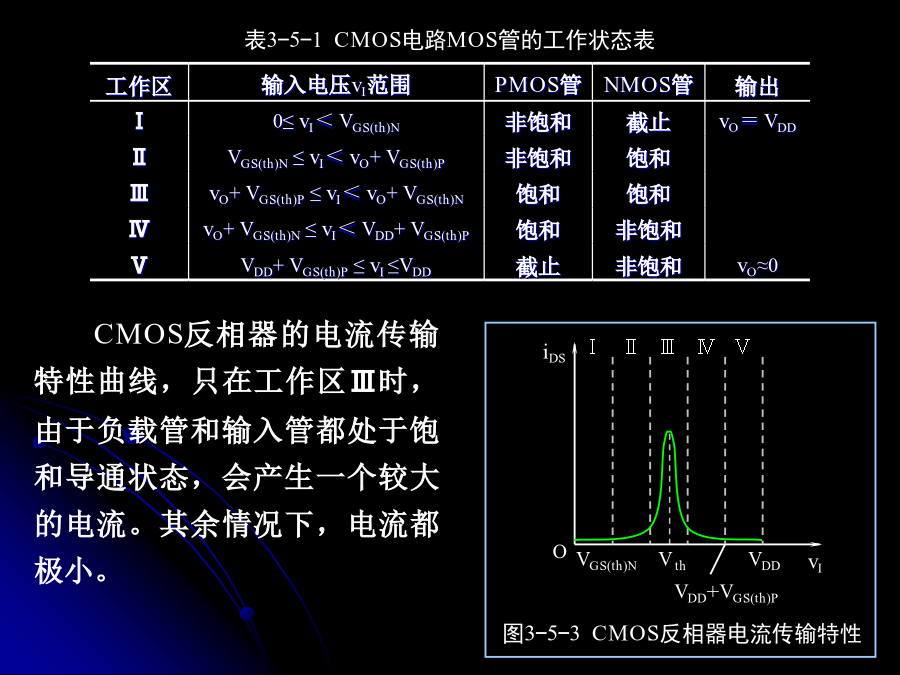

图3-5-2CMOS反相器电压传输特性工作区CMOS反相器具有如下特点：３．电源特性２．CMOS器件使用时应注意的问题(3)防止CMOS器件产生锁定效应
措施：在输入端和输出端设置钳位电路；在电源输入端加去耦电路，在VDD输入端与电源之间加限流电路，防止VDD端出现瞬态高压；在vI输入端与电源之间加限流电阻，使得即使发生了锁定效应，也能使T1、T2电源限制在一定范围内，不致于损坏器件。
如果一个系统中由几个电源分别供电时，各电源开关顺序必须合理，启动时应先接通CMOS电路的电源，再接入信号源或负载电路；关闭时，应先切断信号源和负载电路，再切断CMOS电源。电路类型
