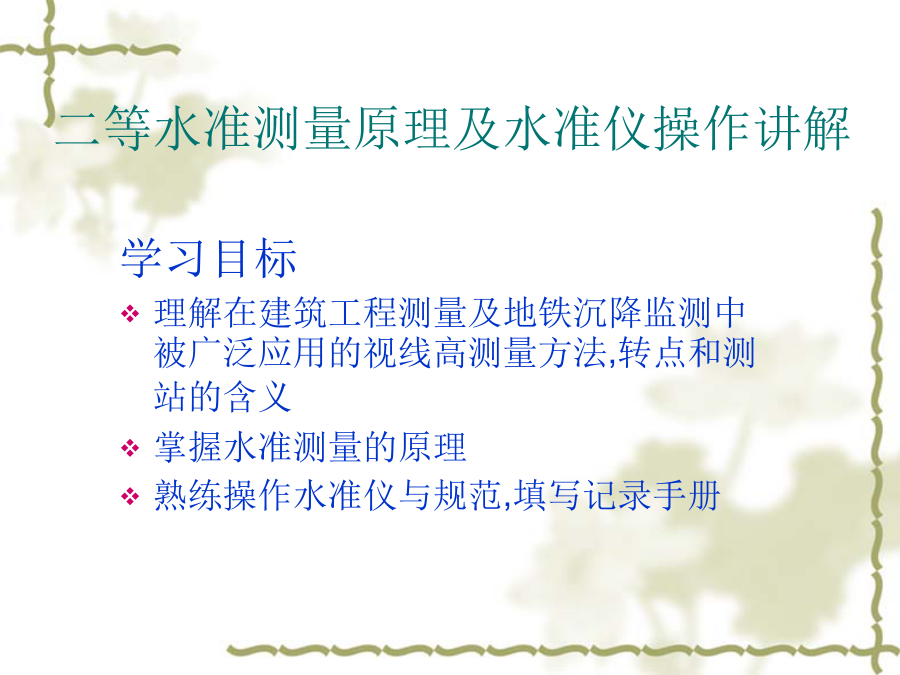

二等水准测量原理及水准仪操作讲解.pptx

学习目标
理解在建筑工程测量及地铁沉降监测中被广泛应用的视线高测量方法,转点和测站的含义
掌握水准测量的原理
熟练操作水准仪与规范,填写记录手册

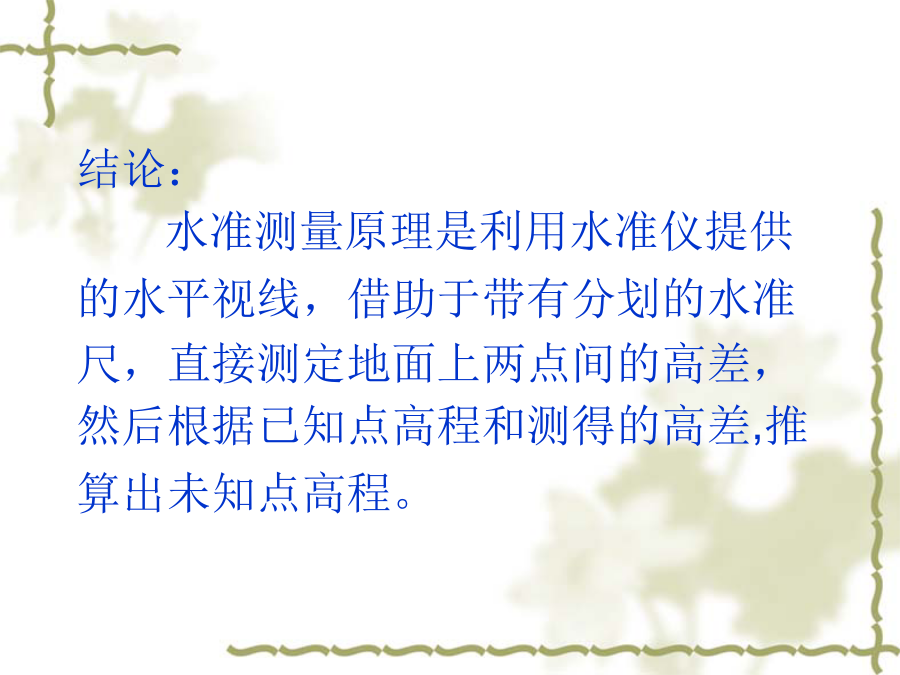

水准测量原理一、水准测量原理结论：
水准测量原理是利用水准仪提供
的水平视线，借助于带有分划的水准
尺，直接测定地面上两点间的高差，
然后根据已知点高程和测得的高差,推
算出未知点高程。二、计算待定点高程的方法

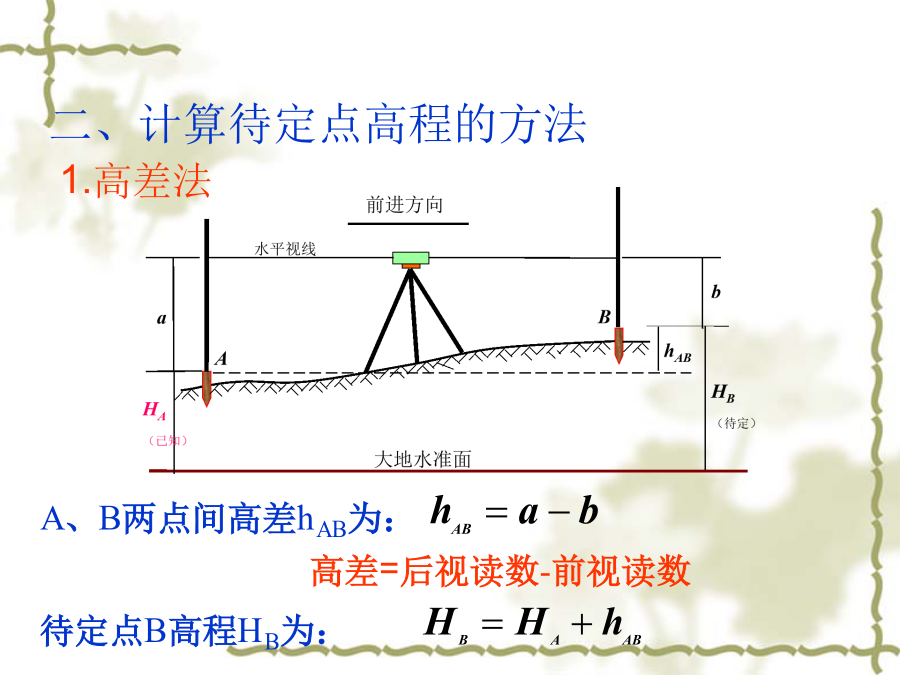

1.高差法2.视线高法三、转点与测站
在实际工作中常常会碰到以下等情况：解决方法:
在两点间设转点,安置多次仪器,进行连续观测。如图示
不难看出：转点：传递高程的临时立尺点。
如图中、等水准仪操作方法电子水准仪水准仪的使用：水准仪的使用包括：水准仪的安置、粗平、精平、瞄准、读数五个步骤。
安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
粗平
粗平是使仪器的视线粗略水平，利用脚螺旋置圆水准气泡居于圆指标圈之中。在整平过程中，气泡移动的方向与大姆指运动的方向一致。
水准仪的操作水准仪的操作
