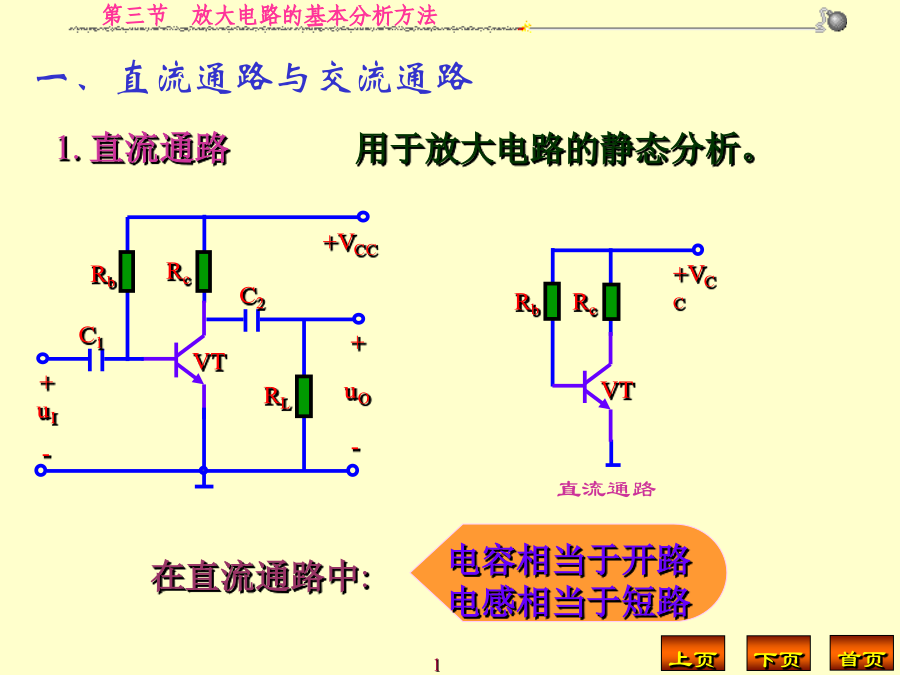

电容相当于开路

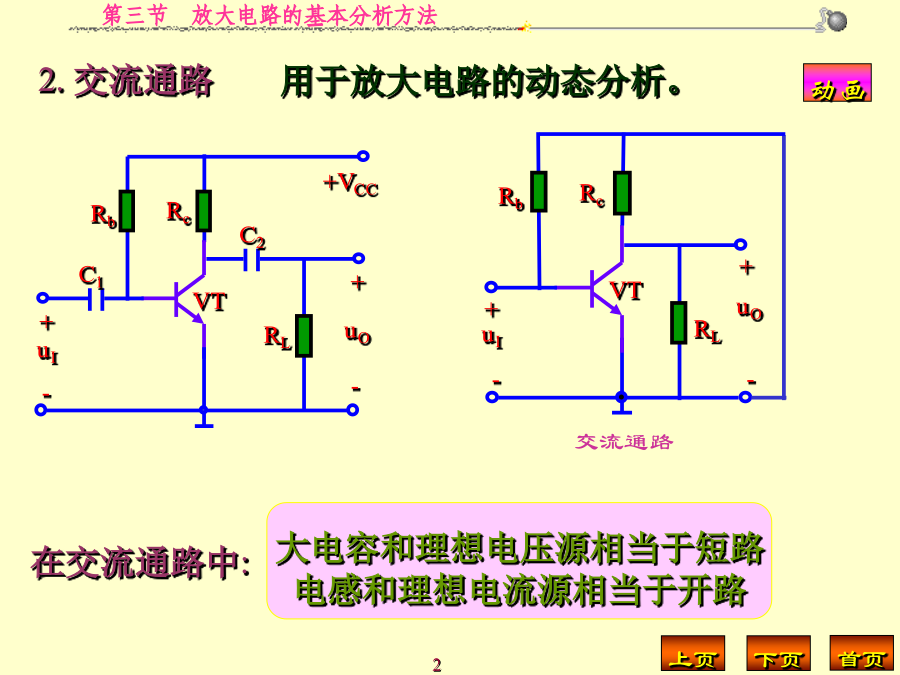

电感相当于短路大电容和理想电压源相当于短路

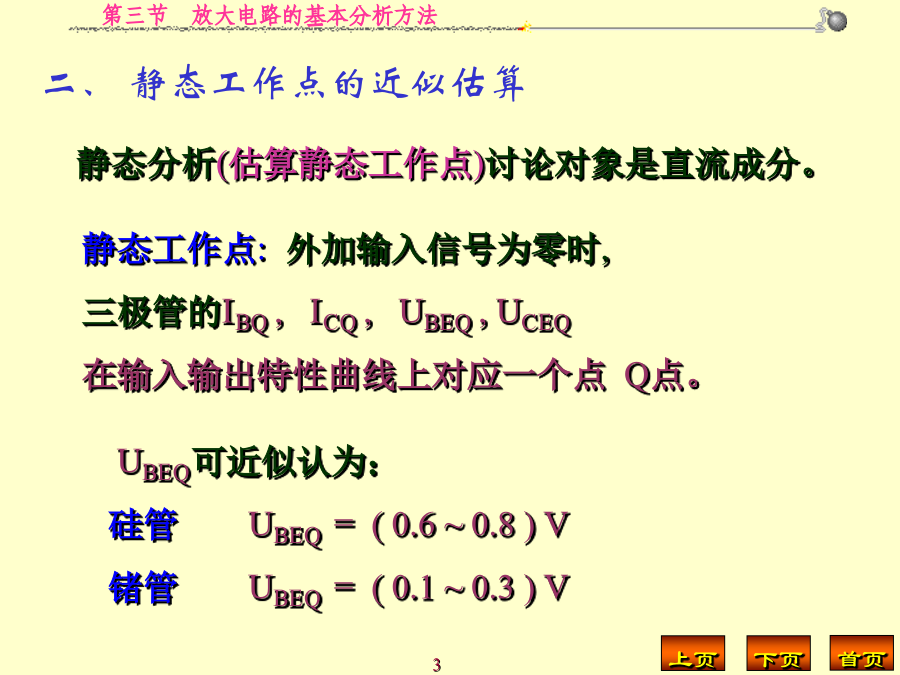

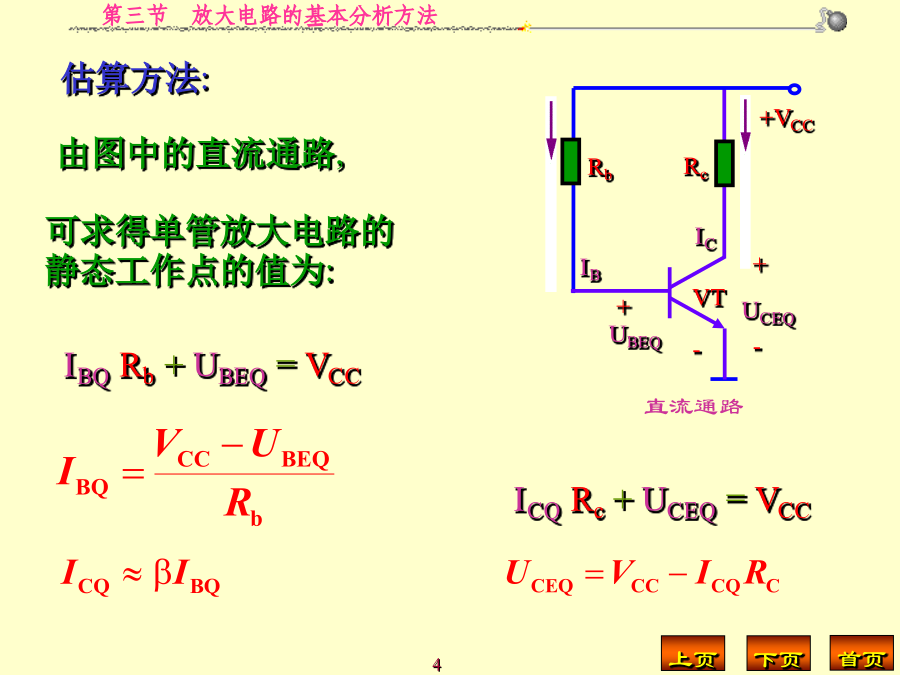

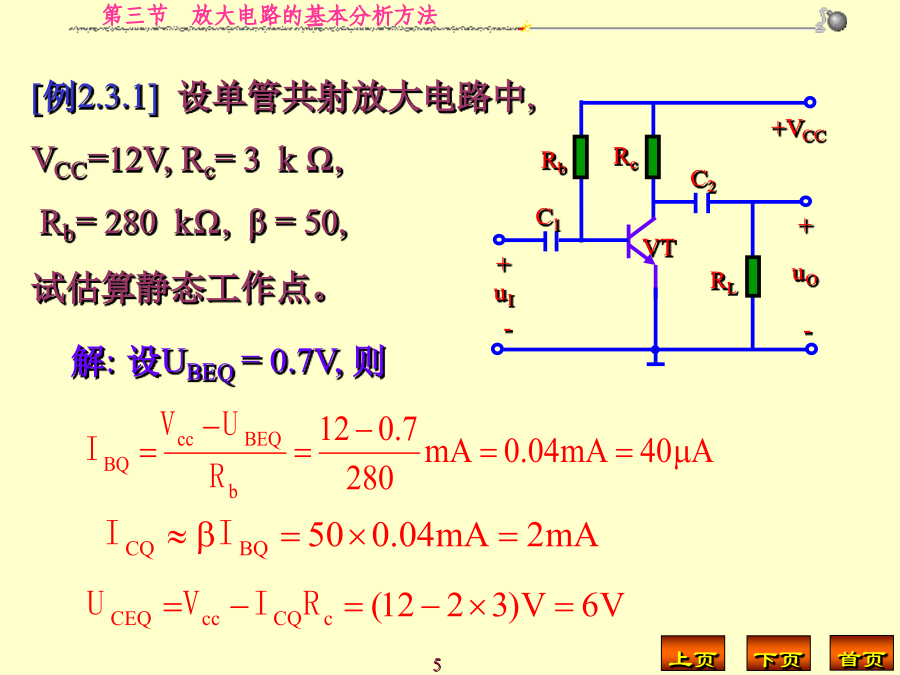

电感和理想电流源相当于开路二、静态工作点的近似估算IBQRb+UBEQ=VCC[例2.3.1]设单管共射放大电路中,
VCC=12V,Rc=3kΩ,
Rb=280kΩ,β=50,
试估算静态工作点。三、图解法+iB=IBQ2.图解分析动态用图解法求放大电路的放大倍数Au=结论：3.图解法的步骤Q点过低饱和失真四、微变等效电路法由以上分析可得三极管的微变等效电路电压放大倍数：2.rbe的近似估算公式=3.等效电路法的步骤（二）微变等效电路法的应用uI=ibrbe+(1+β)ibReRi=[rbe+(1+β)Re]//Rb[例2.3.3]图示放大电路中,β=50
1.试估算放大电路的静态工作点；
2.求电压放大倍数；
3.求输入电阻和输出电阻。解:直流通路如图所示小结:微变等效电路法上页
