二地质地形构造图的识读.pptx

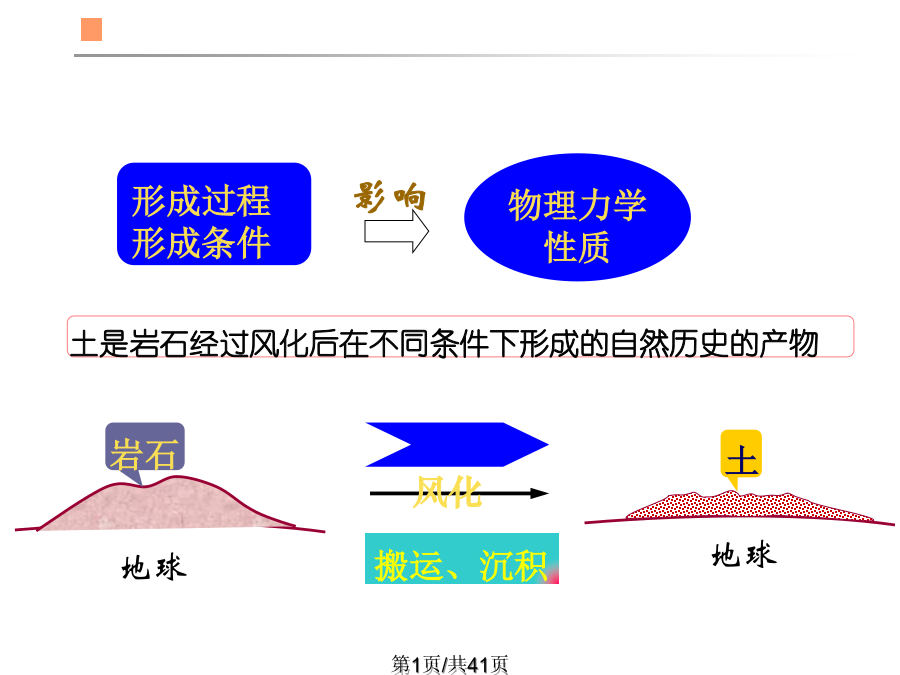

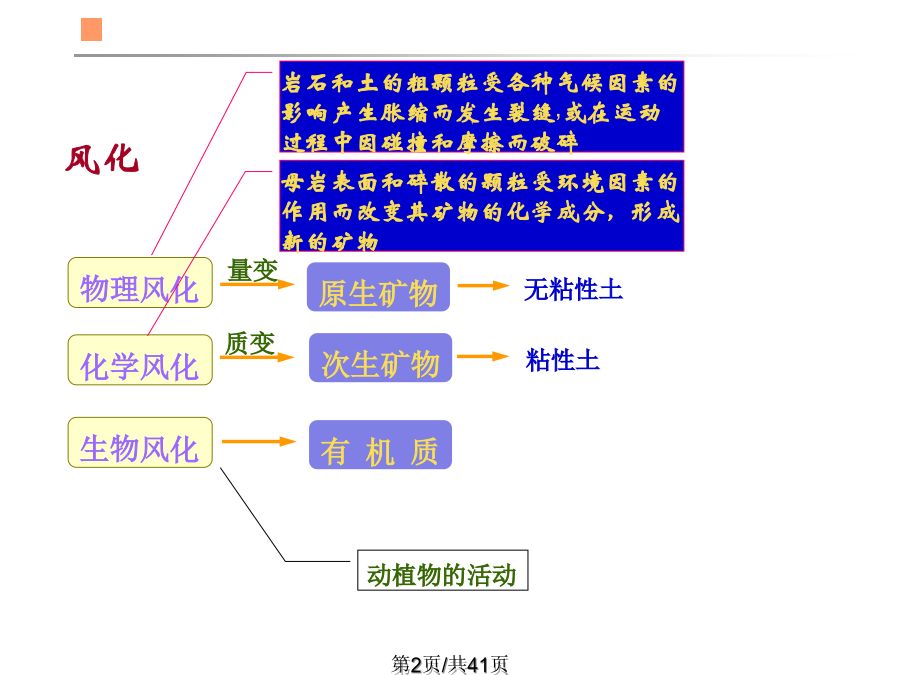

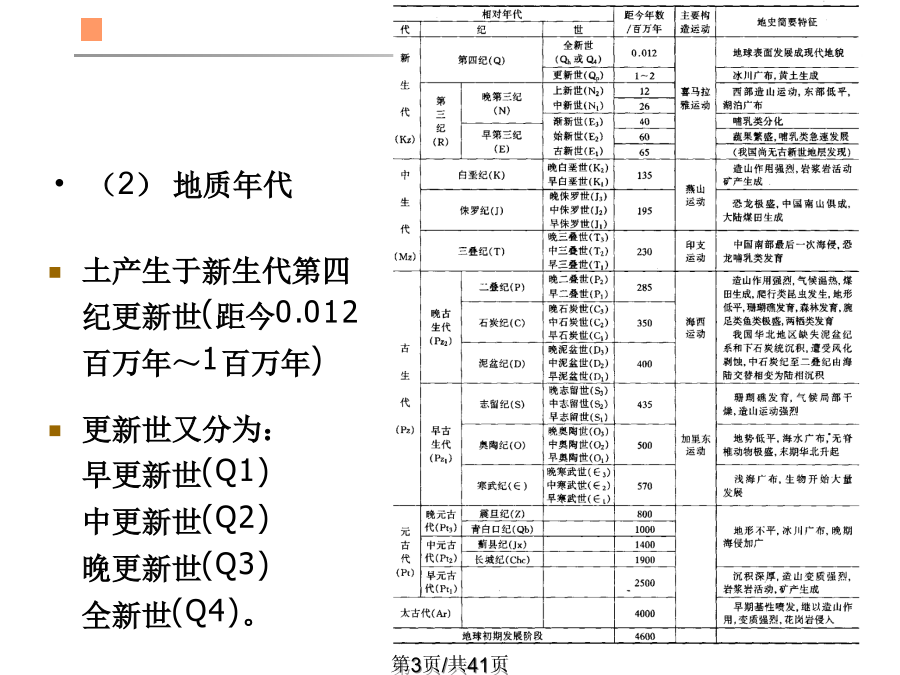

土是岩石经过风化后在不同条件下形成的自然历史的产物生物风化（2）地质年代

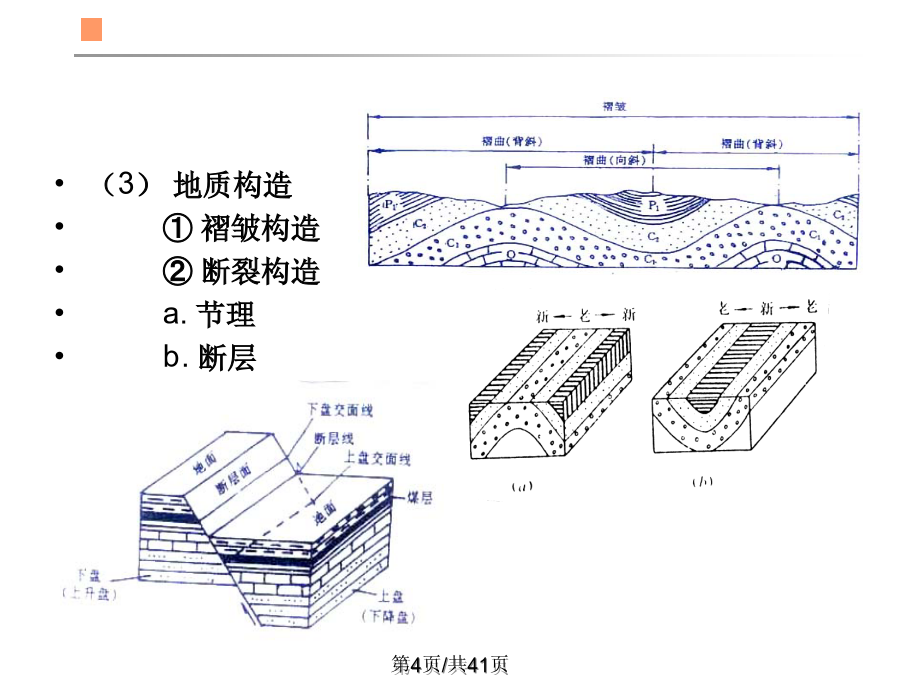

（3）地质构造
①褶皱构造
②断裂构造
a.节理

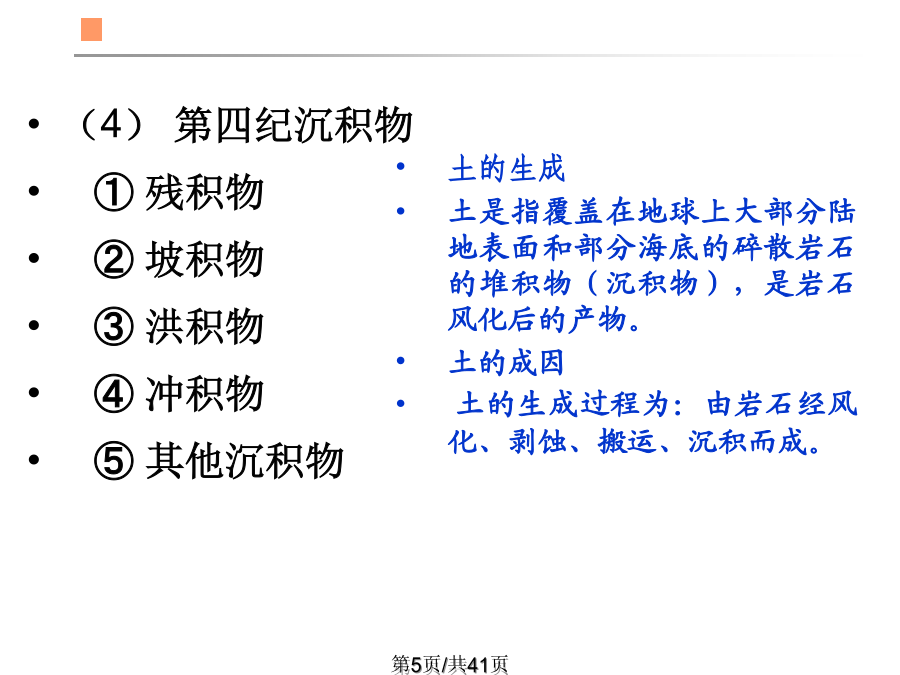

b.断层（4）第四纪沉积物
①残积物
②坡积物
③洪积物
④冲积物
⑤其他沉积物搬运与沉积运积土
分类坡积层
雨雪搬运；不远；逐步变细；厚度不均海相沉积层
滨海沉积物:卵石、圆砾石、细沙，如海边
大陆架浅海沉积物:深小于200m，宽100~200m
细砂、粘性土、淤泥、生物化学沉积物
陆坡沉积物:深200~1000m,宽100~200km，有机
质软泥
深海沉积物:深大于1000m，深海，有机质软泥
湖沼沉积层
湖相沉积物：湖边粗粒，湖心淤泥等
沼泽沉积物：半腐烂植物，沉积不宜做地基原生矿物石英、长石、云母等
次生矿物主要是粘土矿物，包括三种类型
高岭石、伊里石、蒙脱石崩塌■rocklandsliding(bedrocklandslide)岩层滑坡（1）地下水及其埋藏条件
①上层滞水
②潜水
③承压水

地下水中硫酸离子SO42-含量过多时，将与水泥硬化后生成的Ca(OH)2起作用，生成石膏结晶CaSO4·2H2O。石膏再与混凝土中的铝酸四钙4CaO·Al2O3起作用，生成铝和钙的复硫酸盐3CaO·A12O·3CaSO4·3H2O。这一化合物的体积比化合前膨胀2.5倍，能破坏混凝土结构。
氢离子浓度(负对数值)pH<7的酸性地下水对混凝土中的Ca(OH)2及CaCO3，起溶解破坏作用。
地下水中游离的CO2可与混凝土中Ca(OH)2化合生成一层CaCO3硬壳，对混凝土起保护作用。但当水中CO2含量过多时，又会与CaCO3化合，生成溶解度较Ca(OH)2还大的Ca(HCO3)2而溶于水。这一部分过多的能与CaCO3，起作用的游离CO2。称为腐蚀性CO2。（3）动力水、流沙与潜蚀

（4）地下水对工程的影响二、学习任务：地质构造图的识读土的名称颗粒形状粒组含量1.粒径级配颗粒大小粒径级配土中各个粒组的相对含量（各粒组含量占土粒总质量的百分数）。学习情境二：地质勘查报告识读1.三相草图三相草图2土粒比重（相对密度）SoilMechanics3土的其他物理指标:
土的含水量w、密度ρ和土粒的相对密度ds可直接用试验方法测定（试验方法见有关土工试验操作规程），它们是每种土必须测定的基本指标，根据这三个指标，又可导出如下几个物理性质指标。
土的干密度和干重度
土的饱和密度和饱和重度
土的有效重度
土的空隙逼和孔隙率
饱和度1干土密度与干土重度在地下水位以下，土受到水的浮力作用，单位体积土中，土颗粒所受的重力扣除浮力后的重度称为浮重度，又称有效重度。土的孔隙率是指土中孔隙体积与土总体积之比的百分率土中水的体积与孔隙体积之比值称为土的饱和度，即

土的饱和度是反映水填充土孔隙的程度，即反映土潮湿程度的物理性质指标。当St小于0.5时为稍湿的，在0.5～0.8之间时为很湿的，大于0.8时为饱和的，如St=1.0时，则土处于完全饱和状态。
§2土的物性与分类
