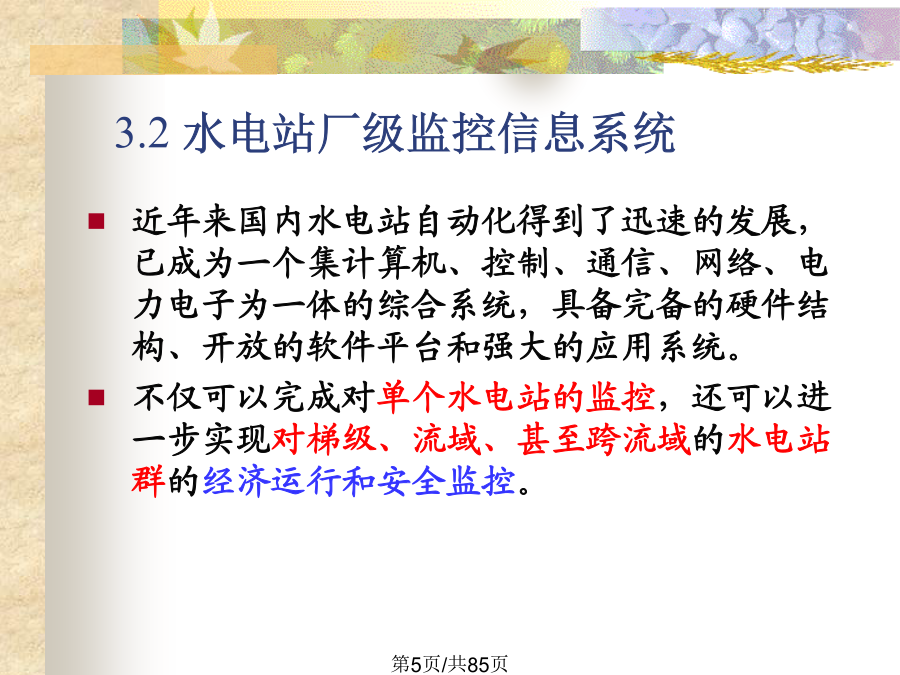

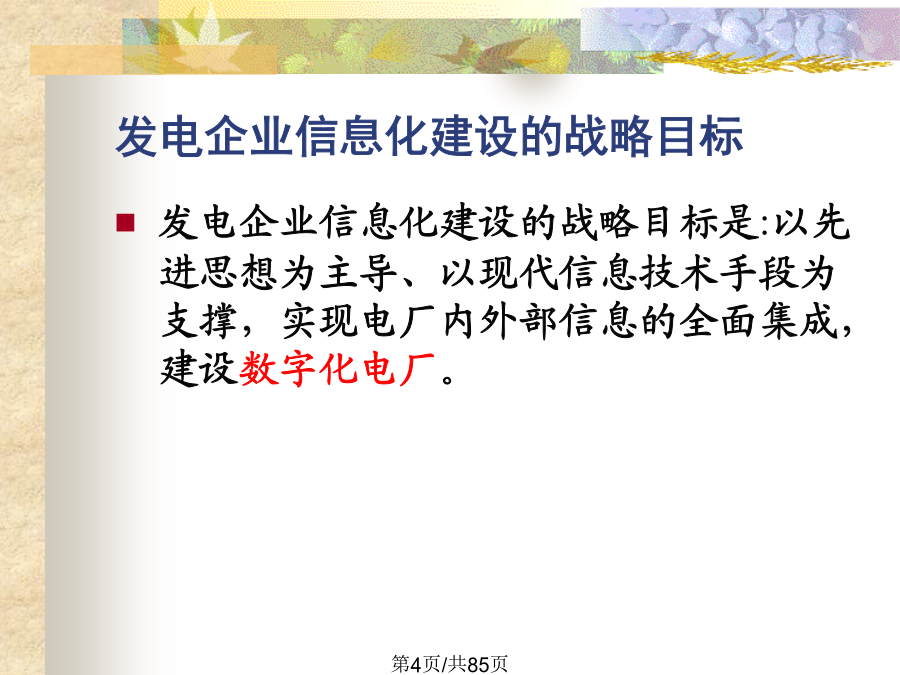

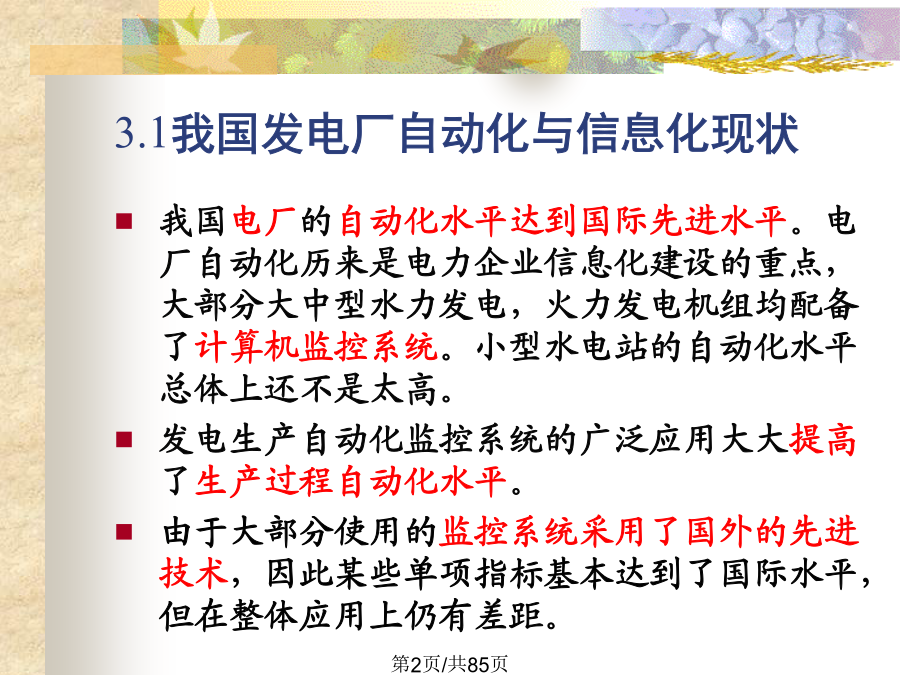

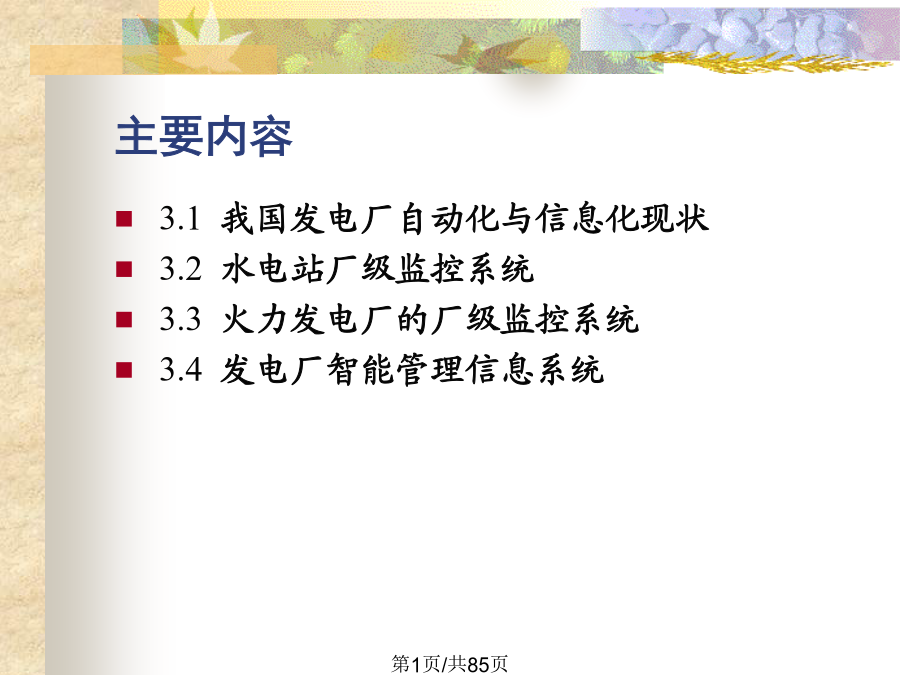

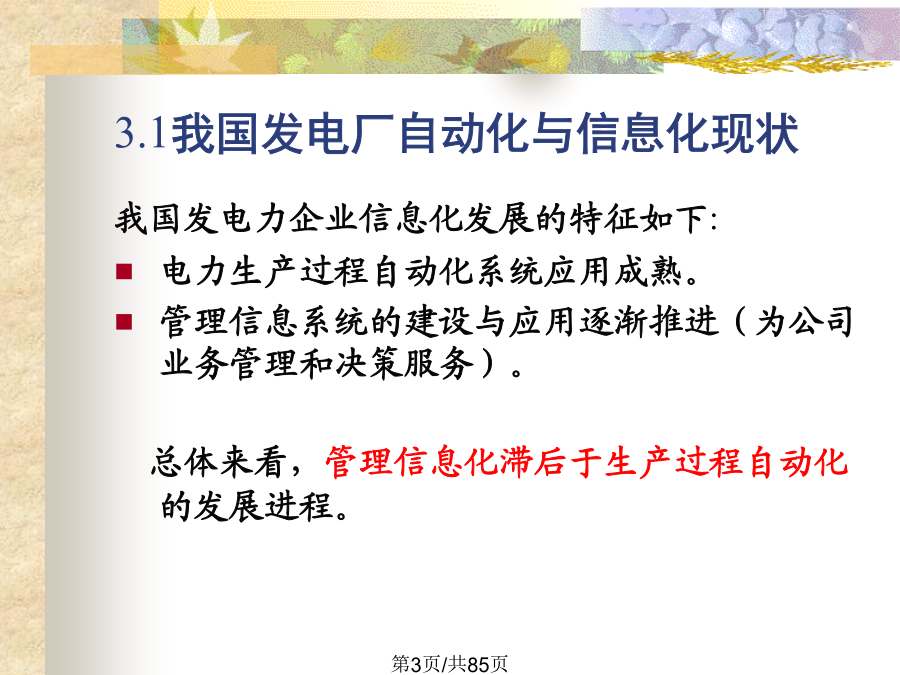

主要内容3.1我国发电厂自动化与信息化现状3.1我国发电厂自动化与信息化现状发电企业信息化建设的战略目标3.2水电站厂级监控信息系统水力发电厂简介小型水电站的电气结构水电站监控对象水电站厂级监控系统主要任务和功能水电站厂级监控系统主要任务和功能水电站厂级监控信息系统的结构基础和过程自动化层（现地控制层）水电站监控系统现地控制层水电站监控系统现地控制层水电站监控系统现地控制层水电站监控系统现地控制层水电站监控系统现地控制层水电站监控系统现地控制层水电站监控系统现地控制层水电站监控系统现地控制层近年来，以PLC为基础的机组现地控制单元（LCU）在水电厂中得到了广泛的应用。
机组LCU应有下述功能：
(1)采集机组运行的电气参数、开关状态、水轮机组及励磁屏、调速器、辅机的运行状态及事故、故障信号、非电模拟量等数据。
(2)显示机组运行的实时参数、实时状态、事故及故障信息、控制参数及保护整定值等。以PLC为基础的机组现地控制单元（LCU）机组LCU监控范围包括水轮机、发电机、机组进水阀、尾水闸门、机组附属及辅助设备等。机组现地控制单元设备布置于发电电动机机旁。
机组LCU完成下列数据采集与处理功能：
机组电气量采集：定时采集机组定子和转子的电压量、电流量、频率、有功功率及无功功率等参量，存入数据库，在机组LCU上显示并上送电站中控层。

机组温度量采集：定时采集机组定子铁芯、定子线圈、机组轴瓦、轴承、轴承油、冷却器水、冷却器油及其它系统的温度。检查采集的温度量是否越限，并及时将越限情况及数据送往电站中控层，机组LCU上同时也有报警显示和音响。对部分温度量还要进行温度变化率监视和温升趋势分析及时发现异常情况。机组振动、摆度、蠕动、气隙、流量、压力，对这些数据进行越限检查，并将越限情况与数据送往电站中控层，机组LCU上同时也有报警显示和音响。
机组过程控制状态量扫查：在机组启动、停机和运行方式转换时采集机组各操作顺序步的状态量和模拟量，并进行记录，同时向电站中控层发送控制过程中的数据。机组电气保护报警量采集：随机采集机组电气保护动作信息，一旦采集到保护报警信息，立即将该信息送往电站中控层，同时在机组LCU上报警显示和音响。机组LCU应包括对机组控制范围内的断路器和各种隔离开关（不包括检修接地隔离开关）的分合控制，进水口阀门开关控制，尾水事故闸门的充水、开启及关闭控制。这些控制应具有严格的安全闭锁逻辑。

机组机械保护报警量采集：随机采集机组机械保护动作信息，及时将采集到保护报警信息送往电站中控层，同时在机组LCU上报警显示和音响。
机组LCU监视各辅助设备的运行，发现异常情况及时向电站中控层传送信息，并在机组LCU上有报警显示和音响。执行机组辅助设备启动／停止控制。
机组LCU应具有自动/手动有功、无功调节机组运行工况包括：发电（空载、满载发电、调相、正常停机、事故停机、紧急停机。机组LCU针对各工况及其转换应有相应的控制程序。
机组LCU与电站中控层脱机时应能独立运行。没有电站中控层命令或脱离电站中控层的情况下，机组LCU也应能独立完成对所控设备的闭环或开环控制，保证机组安全运行和开停机操作。
机组LCU监视面板应可显示机组的主要电气量和温度量以及有关辅助设备的状态或参数及主要操作画面。在机组LCU上还装有必要的电气测量仪表和变送器。水电站监控系统生产调度和监控层(电厂控制层)水电站监控系统电厂控制层企业管理和决策层水电站监控系统布置总结：水电站厂级监控系统的结构水电站监控系统的发展趋势水电站监控系统的发展趋势先进的水电站监控系统举例先进的水电站监控系统举例先进的水电站监控系统举例先进的水电站监控系统举例先进的水电站监控系统举例先进的水电站监控系统举例3.3火力发电厂的厂级监控系统大型火力发电机组的特点大型火力发电机组的特点火电站的DCS系统DCS的发展集散控制系统（DCS）的组成/DCS的现场控制站DCS控制站DCS控制站DCS操作站DCS数据通信及网络DCS的特点单元机组控制系统（DCS控制站）基本内容(3)远方控制及程序控制:远方控制是通过开关或按钮，对生产过程中重要的调节机构和截止机构实现远距离控制;程序控制主要是指机组(或局部系统、设备)在启动、停止、增减负荷、事故处理时的一系列操作的自动化。
(4)自动保护:是利用自动化装置，对机组(或系统、设备)状态、参数和自动调节进行监视，当发生异常时，送出报警信号或切除某些系统和设备，避免发生事故，保证生命和设备的安全:火电厂的自动保护对象主要有锅炉、汽轮发电机本身、辅助设备、局部工艺系统以及自动调节系统等。火电厂信息化系统的总体结构火电厂信息化系统的总体结构火电厂信息化系统的总体结构火电厂信息化系统的总体结构火电厂信息化系统的总体结构火电厂信息化系统的总体结构火力发电厂SIS（发电厂
