放大电路基本原理和分析方法.pptx

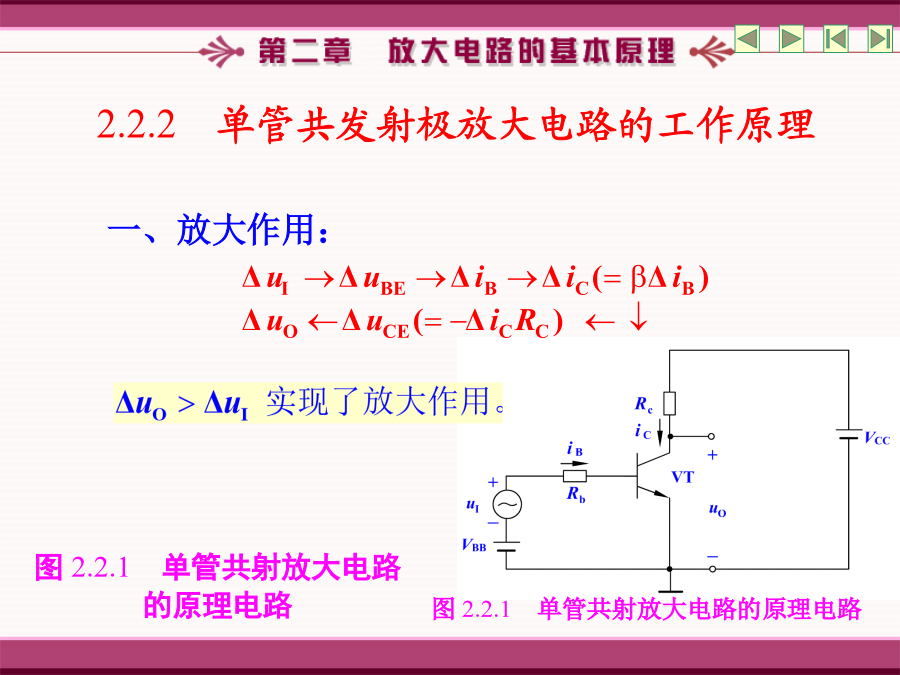

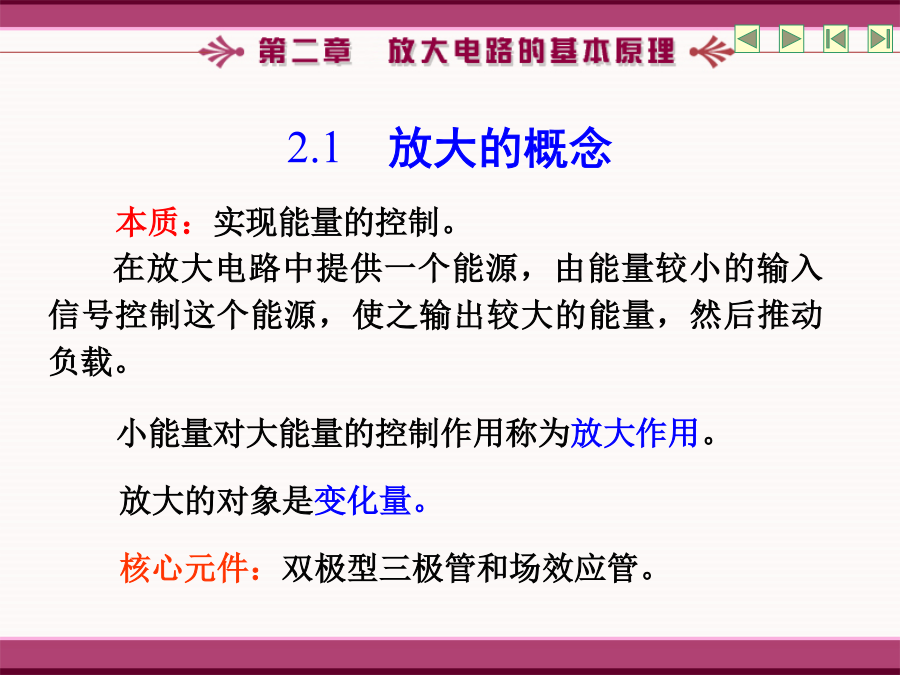

2.1放大的概念各元件作用：2.2.2单管共发射极放大电路的工作原理二、组成放大电路的原则：（判断电路能否放大的依据）四、单管共射放大电路2.3放大电路的主要技术指标二、最大输出幅度输入电阻Ri——从放大电路输入端看进去的等效电阻五、输出电阻Ro图2.4.1(b)对交流信号(输入信号ui)交流通路1.静态工作点——Ui=0时电路的工作状态由于(IB,UBE)和(IC,UCE)分别对应于输入、输出特性曲线上的一个点，所以称为静态工作点(直流工作点）。2.4.2静态工作点的近似计算【例】图示单管共射放大电路中，VCC=12V，2.4.3图解法输出回路图2.4.3(a)(二)图解分析动态交流负载线的作法：2.动态工作情况图解分析（有载）图2.4.6单管共射放大电路的电压电流波形二、图解法的应用iC、uCE(uo)波形失真(二)用图解法估算最大输出幅度(三)用图解法分析电路参数对静态工作点的影响3.改变Rc，保持Rb，VCC，不变；图解法小结2.4.4微变等效电路法一、简化的h参数微变等效电路3.三极管的简化参数等效电路4.电压放大倍数Au；输入电阻Ri、输出电阻RO电路的输入电阻越大，从信号源取得的电流越小，因此一般总是希望得到较大的的输入电阻。定义：所以：(二)rbe的近似估算公式电流放大倍数与电压放大倍数之间关系(三)等效电路法的步骤(归纳)二、微变等效电路法的应用2.放大电路的输入电阻解（1）求Q点，作直流通路2.画出小信号等效电路4.求输入电阻2.5工作点的稳定问题1.UBE改变。UBE的温度系数约为–2mV/C，即温度每升高1C，UBE约下降2mV。温度升高将导致IC增大，Q上移。波形容易失真。2.5.2静态工作点稳定电路二、静态与动态分析动态分析2.6放大电路的三种基本组态一、静态工作点二.动态分析电流放大倍数2、输入电阻3、输出电阻射极输出器的特点：电压放大倍数≈1，
输入阻抗高，输出阻抗小。2.6.2共基极放大电路一、静态工作点(IBQ,ICQ,UCEQ)二、电流放大倍数三、电压放大倍数四、输入电阻五、输出电阻2.6.3三种基本组态的比较2.6.3三种基本组态的比较小结：三种组态。

（1）共射——AU较大，Ri、Ro适中，常用作电压放大。

（2）共集——AU≈1，Ri大、Ro小，适用于信号跟随、信号隔离等。

（3）共基——AU较大，Ri小，频带宽，适用于放大高频信号。2.7场效应管放大电路双极型和场效应型三极管的比较2.7.2共源极放大电路一、静态分析(二)图解法二、动态分析动态分析微变参数gm和rDS2.共源极放大电路的动态性能2.7.3分压—自偏压式共源放大电路根据漏极回路方程二、动态分析2.7.4共漏极放大电路动态分析3.输出电阻2.8多级放大电路2.8.1多级放大电路的耦合方式二、直接耦合1.解决合适静态工作点的几种办法改进电路—(c)2.零点漂移抑制零点漂移的措施：三、变压器耦合优点：三种耦合方式的比较2.8.2多级放大电路的电压放大倍数2.8.2.多级放大器的分析3.输入电阻设：1=2==100，UBE1=UBE2=0.7V。解：（1）求静态工作点
（2）求电压放大倍数画微变等效电路：电压增益：（3）求输入电阻所以本章小结4．三种组态。
（1）共射——AU较大，Ri、Ro适中，常用作电压放大。
（2）共集——AU≈1，Ri大、Ro小，适用于信号跟随、信号隔离等。
（3）共基——AU较大，Ri小，频带宽，适用于放大高频信号。
5．多级放大器。
两种耦合方式：阻容耦合与直接耦合。
电压放大倍数：AU=AU1×AU2×……×AUn

6.场效应管放大电路
