发电厂变电所电气设备.pptx

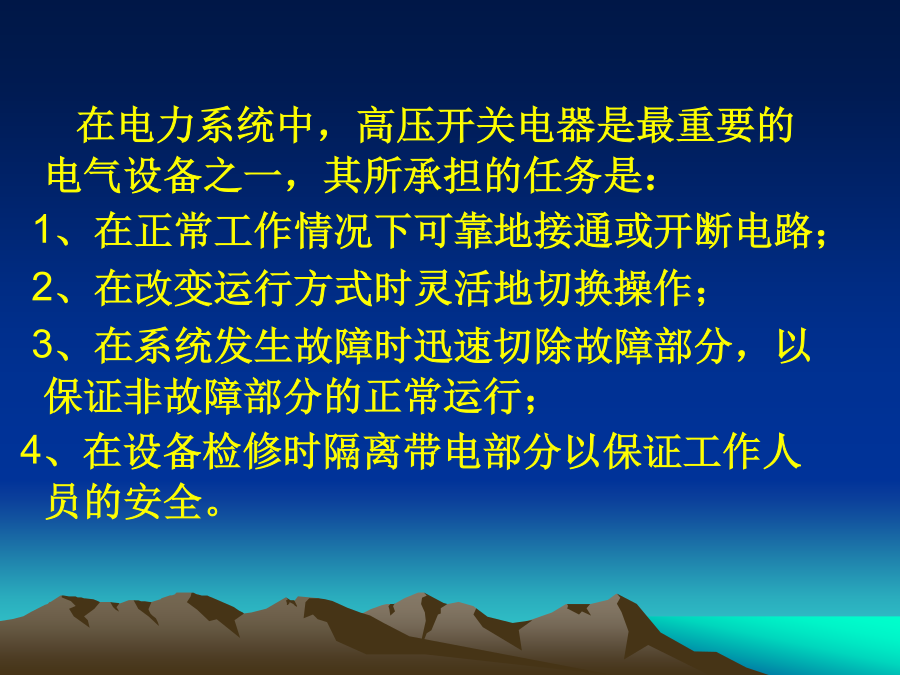

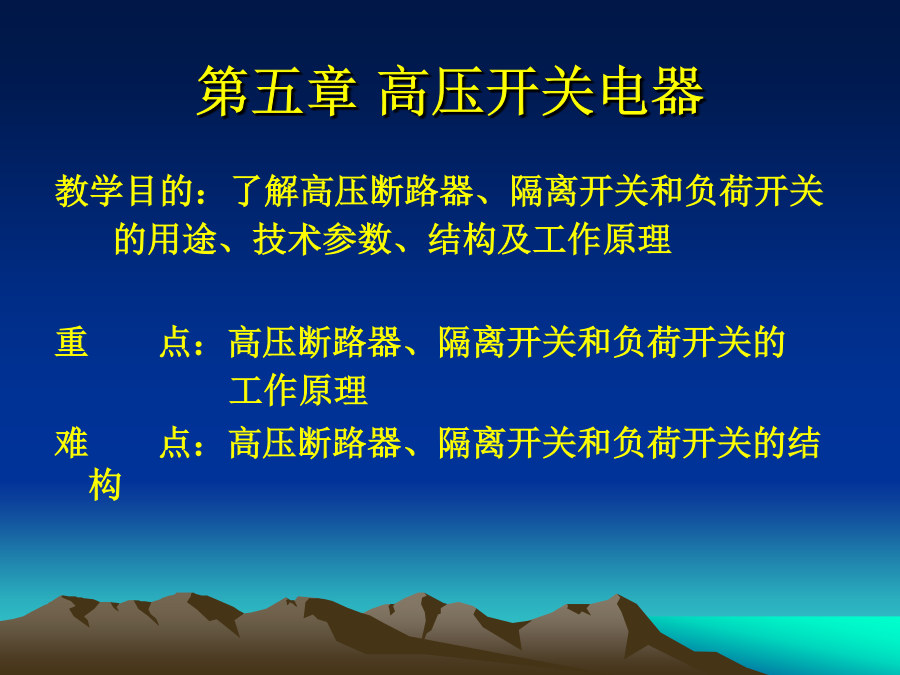

第五章高压开关电器在电力系统中，高压开关电器是最重要的电气设备之一，其所承担的任务是：
1、在正常工作情况下可靠地接通或开断电路；
2、在改变运行方式时灵活地切换操作；
3、在系统发生故障时迅速切除故障部分，以保证非故障部分的正常运行；

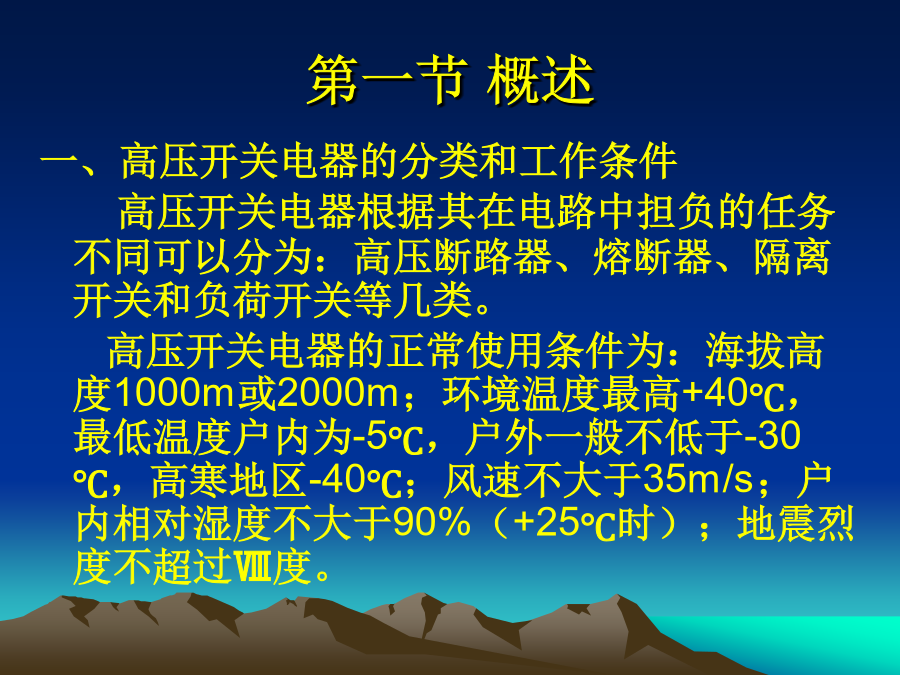

4、在设备检修时隔离带电部分以保证工作人员的安全。第一节概述开关电器在正常工作时，各部分的最高发热温度不应超过规定的数值。在正常使用的条件下，流过开关电器的电流为额定值时，发热温度应该满足规定。
但环境温度高于+40℃时，每增高1℃，则额定电流减少1.8%；每降低1℃，则可增加额定电流0.5%，但不得超过额定值的20%。二、高压断路器的类型及对它的基本要求
高压断路器是最重要的高压开关电器，它的作用：控制保护
对断路器的基本要求：
（1）工作可靠；
（2）具有足够的开断能力；
（3）具有尽可能短的切断时间。
（4）具有自动重合闸性能
（5）具有足够的机械强度和良好的稳定性能
（6）结构简单、经济合理

高压断路器的分类：
1、根据装置地点可分为户内式和户外式两种。
2、根据使用的灭弧介质可分为:油断路器、SF6断路器、真空断路器、压缩空气断路器、磁吹断路器、产气断路器等1.油断路器
油断路器是采用绝缘油作为灭弧介质，根据油量的多少它又可分为多油断路器和少油断路器。
2.压缩空气断路器
压缩空气断路器是利用压缩空气吹灭电弧，现已逐渐被SF6断路器取代。
3.真空断路器
真空断路器是利用真空的高介电强度来灭弧。目前在我国10KV成套装置中已逐渐得到广泛应用。4.SF6断路器
SF6断路器采用具有优良灭弧性能和绝缘能力的SF6气体作为灭弧介质。近年来SF6断路器在我国发展很快，在高压和超高压系统中得到较广泛应用，尤其以它为主体的封闭式组合电器是高压和超高压电器的重要发展方向。
5.产气断路器和磁吹断路器
产气断路器是利用有机固体介质在电弧高温下分解出的气体来熄灭电弧。磁吹断路器是利用被开断电路的电流本身所产生的磁场，将电弧吹入用耐高温的绝缘材料制成的狭缝内，使电弧拉长、冷却而熄灭。这两种断路器使用较少。
三、高压断路器的基本参数
1.额定电压
2.额定电流
3.额定开断电流周期分量有效值
表征断路器的开断能力的参数,即在额定电压下,断路器能可靠开断的最大电流,通常也简称为额定开断电流.
4.额定动稳定电流和额定关合电流
额定动稳定电流是表征断路器通过短时电流能力的参数.额定关合电流则是表征断路器关合电流能力的参数.这两个参数的数值相等,由断路器各部分的机械强度决定的.
5.额定热稳定电流和额定热稳定时间
额定热稳定电流反映断路器承受短路电流热效应的能力。其值和额定开断电流相等，相应的额定热稳定时间为2s，也可以采用4s和相应的热稳定电流值。
6.开断时间和合闸时间
从操作机构跳闸线圈接通跳闸脉冲起，到三相电弧完全熄灭时止的一段时间称为断路器的开断时间。它等于断路器的固有分闸时间和熄弧时间之和。合闸时间则是指从断路器合闸线圈加上电压起，到断路器接通时为止的一段时间。断路器的型号第二节油断路器二、少油断路器
在少油断路器中，油的作用主要是灭弧，也可在断路器分闸后作为断口间绝缘，若有负荷电流流过时，将触头产生的热量传导出去，起到散热的作用。但少油断路器中的油不能作为相对地绝缘，其相对地绝缘由支持绝缘子、绝缘瓷套管或有机绝缘部件等构成，故少油断路器用油量少。
少油断路器由于用油少，比较安全，且外形尺寸小，便于成套设备中装设，所以长期以来在6～35KV户内配电装置中多采用少油断路器。常用的型号：
1.SN10－10型少油断路器
2.SN10－10Ⅲ／1250型少油断路器
3.SN10－35型断路器
4.SW6－110G型断路器少油断路器的优缺点：
少油断路器具有结构比较简单、材料消耗少、体积小、重量轻、用油量少、便于生产、性能稳定、运行和检修方便和价格便宜等一系列优点，其主要缺点是不适应于频繁操作，操作一定次数后，油损失量大，就要停电补充油，同时开断几次短路电流后就要检修，这对于生产过程中要求频繁操作的用电企业是不方便的。三、油断路器的运行维护
电气运行中应注意油断路器的使用方法，对其进行定时的巡视检查，并对检查中发现的问题及时处理，以便保持断路器的良好运行状态，保证系统安全运行。
1.断路器位置的检查2.油位的检查
3.运行温度的检查4.套管、绝缘子的检查
5.操作机构的检查
第三节真空断路器（2）真空灭弧室没有爆炸和火灾危险。
（3）触头间开距短，绝缘性能好。
（4）灭弧性能强，燃弧时间短，动作快，一般全开断时间小于0.1s。
（5）熄弧后触头间隙的破坏性放电电压恢复速度快，开断性能好。
（6）真空断路器开断时没有副产品产生，也不存在介质劣化问题。三、真空断路器产品介绍
我国目前生产的真空断路器主要
