反渗透纯水培训资料.pptx

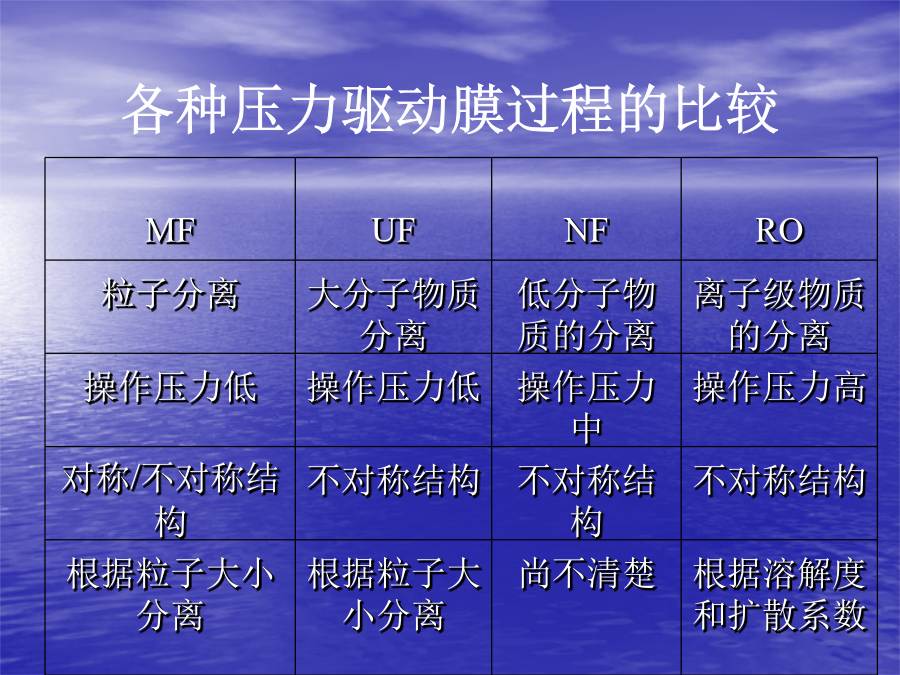

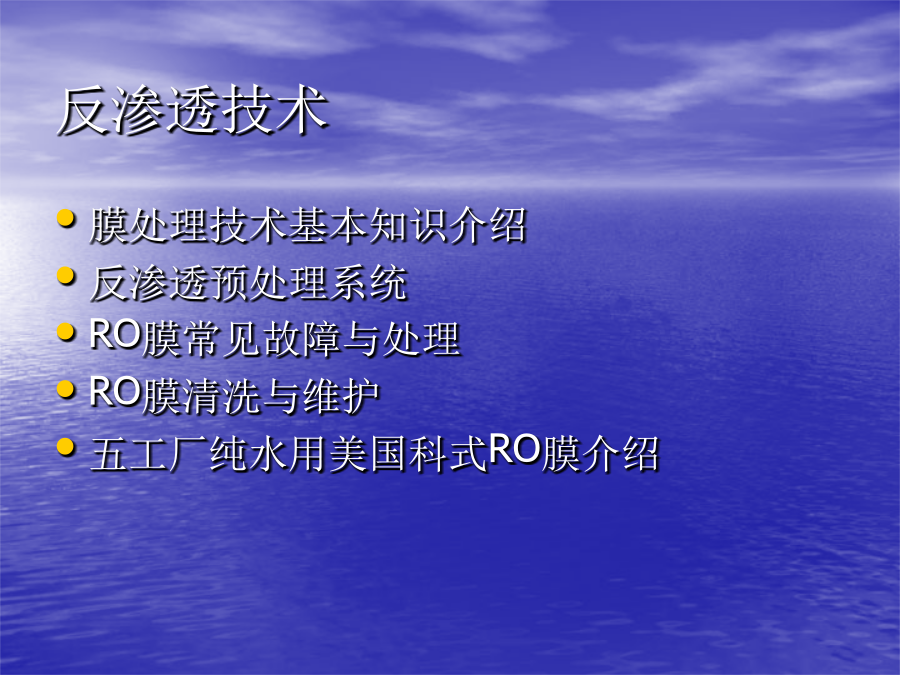

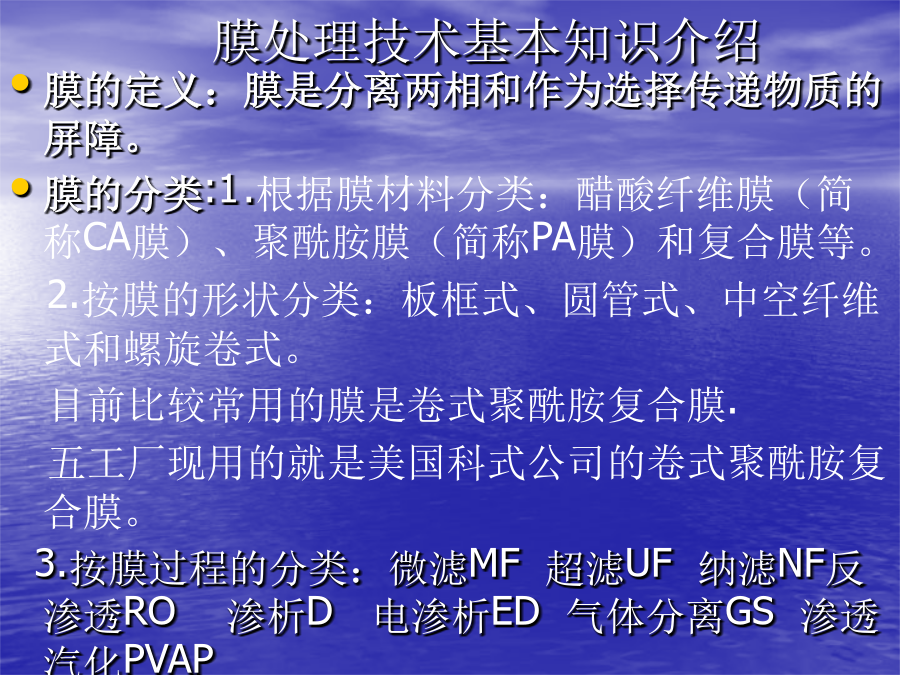

纯水培训资料反渗透技术膜处理技术基本知识介绍各种压力驱动膜过程的比较反渗透预处理系统反渗透一般预处理流程预处理的目标：1、对于自来水，原水的SDI一般大于5，预处理一般需采用混凝、澄清、过滤，或采用超滤。2、经过5μm保安过滤器后，出水对复合膜SDI＜4（对中空纤维膜小于3）。为达到这一目标，要求澄清器、过滤器出水水质如下：1）澄清器出水浊度小于1FTU,最好小于0.5FTU；2）过滤器（通常指重力滤池或压力式过滤器）出水浊度小于0.5FTU，CODMn小于1.5mg/L,含铁量小于0.05mg/L(以Fe表示）；铁含量过高则在预处理中考虑除铁工艺。3、为防止由于RO系统中水的浓缩，造成某种难溶性盐在膜上沉积（结垢），需进行化学加药(阻垢剂）处理。
多介质过滤器
SDI值的含义及测定

SDI的概念：即淤泥污染指数，它反映了原水受悬浮物及胶体污染的程度。是指测定在一定压力和标准间隔时间内，一定体积的水样通过微孔过滤器（0.45μm）的阻塞率。在检测过程中，凡是大于0.45μm的微粒、细菌等全部被截流在膜面上，利用两个水样之间的时间差算出FI值。SDI15=(1-t0/t15)×100/15
SDI值与污染程度关系（在RO系统中，通常用15min的SDI值.测定方法是向φ47mm的0.45μm的微孔滤膜上连续加入一定压力（30PSI，相当于2.1kg/cm2）的被测定水，记录下滤得500ml水所需的时间T0（秒）和15分钟后再次滤得500ml水所需的时间Tt（秒）。
SDI15=(1-t0/t15)×100/15
式中15是15分钟。当水中的污染物质较高时，滤水量可取100ml、200ml、300ml等，间隔时间可改为10分钟、5分钟等。活性炭过滤器同多介质过滤器一样属于压力过滤器，只是内装的滤料不同。活性炭过滤器内装10－30目颗粒状活性炭，用于净水过滤时常选用果壳碳或椰壳碳。活性炭过滤一般放在石英砂或锰砂过滤后，属于吸附过滤方式。
活性炭过滤器的作用：
（1）利用活性炭的活性表面除去水中的游离氯，以避免反渗透膜受到游离氯的氧化。
（2）用于去除水中的有机物、重金属离子、色度、胶体化合物等杂质，对部分病原体和微生物也有一定的去除作用，以防止这些物质对反渗透系统的污染。保安过滤器反渗透的基本原理

一、渗透、渗透压
渗透现象在自然界是常见的，比如将一根黄瓜放入盐水中，黄瓜就会因失水而变小。黄瓜中的水分子进入盐水溶液的过程就是渗透过程。如图1所示,如果用一个只有水分子才能透过的薄膜将一个水池隔断成两部分,在隔膜两边分别注入纯水和盐水到同一高度。过一段时间就可以发现纯水液面降低了，而盐水的液面升高了。我们把水分子透过这个隔膜迁移到盐水中的现象叫做渗透现象渗透现象发生，溶剂流入浓度高的溶液侧，高浓度侧液位上升，当升到两侧出现一定压力差后，两侧溶剂的净流量等于零，此时该过程达到平衡，与该液位高度差对应的压力称为渗透压。渗透原理图示。卷式反渗透膜元件RO膜元件解剖图卷式膜元件外观复合聚酰胺薄膜剖面图错流过滤与全量过滤错流过率与全量过滤反渗透膜的性能要求和指标

（1）对水的渗透性要大，脱盐率要高；
（2）具有一定的强度和坚实程度，不致因水的压力和拉力影响而变形、破裂。膜的被压实性尽可能小，水通量衰减小，保证稳定的产水量；
（3）结构要均匀，能制成所需要的结构；
（4）能适应较大的压力、温度和水质变化；
（5）具有好的耐温、耐酸碱、耐氧化、耐水解和耐生物污染性能；
（6）使用寿命要长；
（7）成本要低。膜的理化指标

（1）膜材质；
（2）允许使用的压力；
（3）适用的pH值范围；
（4）耐氧气和氯气等氧化性物质的能力；
（5）抗微生物、细菌的侵蚀能力；
（6）耐胶体颗粒及有机物、微生物的污染能力。（7）最大给水流量、最大压降、最低给水流量
为了控制反渗透系统的污染速度，选择最佳膜的表面横向流速与选择水通量是同样重要的，给水和其产生的浓水在膜表面的横向流速越高，膜污染速度就越低。当给水和浓水水流穿过给水/浓水隔网时，高横向流速可增加湍流程度，从而减少颗粒物质在膜表面上的沉淀或在隔网空隙处的堆积。较高的横向流速也提高了膜表面上的高浓度盐分向主体溶液的扩散速度，从而减少了难溶盐沉淀在膜表面上的危险。海德能CPA系列膜元件的最大给水流量为17T/h；最低给水流量为2.8T/h。错流过滤和回收率浓差极化的危害阻垢剂阻垢剂加药浓差极化的危害RO系统运行及故障诊断膜元件的安装系统初次启动系统停机与再运行系统停机与再运行系统冲洗系统生物活性控制客户关注的三方面典型的RO系统结构RO系统需要测量的数据系统故障判断参考标准系统故障基本类型故障现象一览膜系统故障诊断一览表产水量下降产品水流量下降的原因分析膜元件可能发生脱盐率下降的原因分析膜元件可能发生脱盐率下
