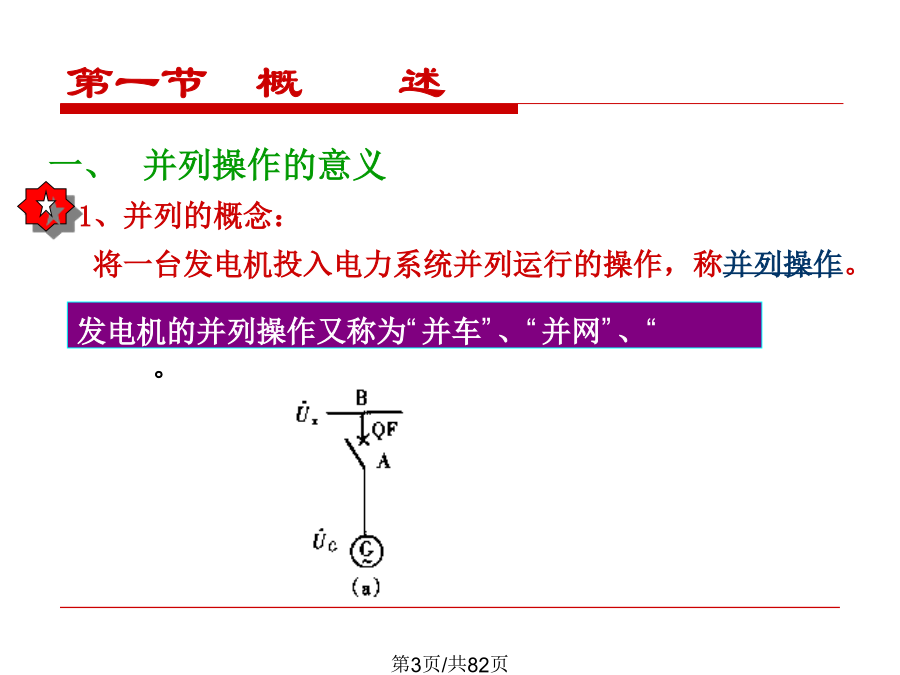

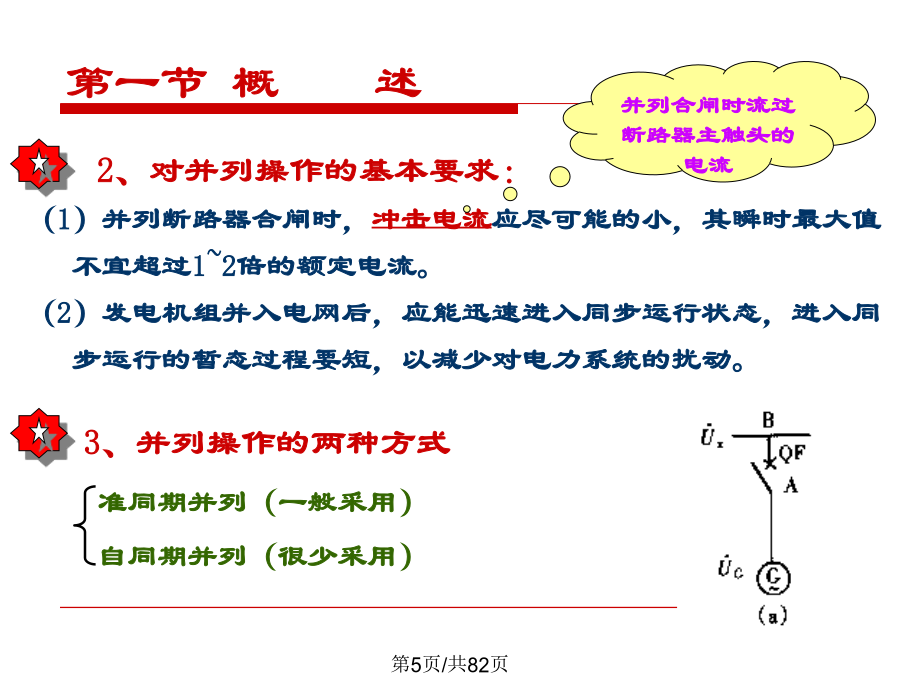

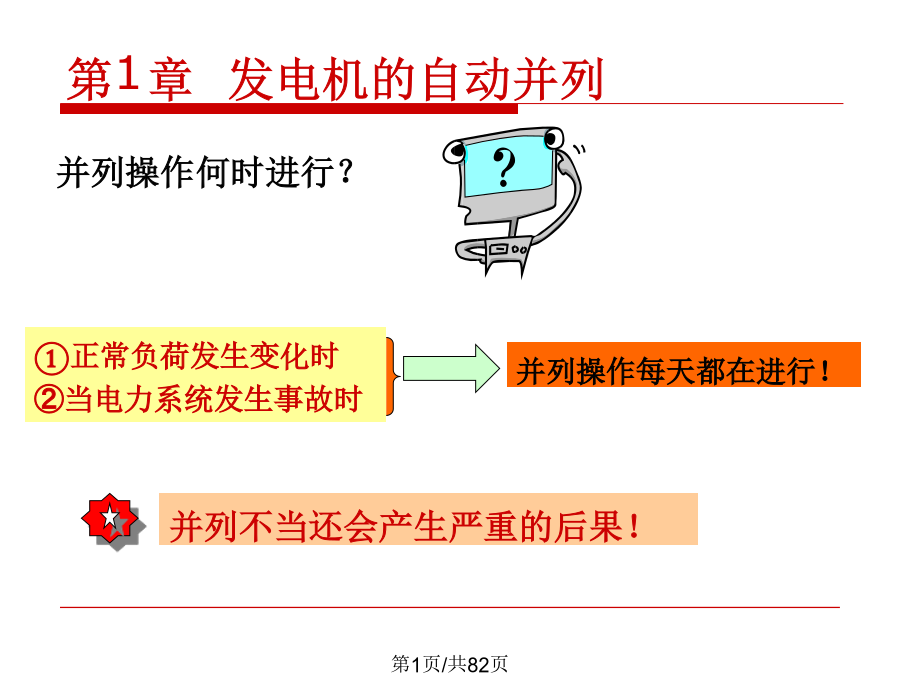

第1章发电机的自动并列第1章发电机的自动并列第一节概述/第一节概述3、并列操作的方式（2）自同期并列的概念：
将一台未加励磁的发电机组升速到接近于电网频率，在滑差角频率不超过允许值，机组的加速度小于某一给定值的条件下，先合并列断路器QF，接着合励磁开关，给转子加励磁电流，在发电机电势逐步增长的过程中，由电力系统将并列机组拉入同步运行。第一节概述（－）准同期并列的理想条件（二）并列误差对并列的影响1、电压幅值差对并列的影响2、合闸相角差对并列的影响3、合闸频率差对并列的影响3、合闸频率差对并列的影响三、自同期并列第二节准同期并列的基本原理第二节准同期并列的基本原理第二节准同期并列的基本原理第二节准同期并列的基本原理第二节准同期并列的基本原理第二节准同期并列的基本原理第二节准同期并列的基本原理第二节准同期并列的基本原理第二节准同期并列的基本原理/第二节准同期并列的基本原理第二节准同期并列的基本原理第二节准同期并列的基本原理三、准同期并列合闸信号的控制/第三节恒定越前时间并列装置第三节恒定越前时间并列装置2、线性整步电压的表达式:第三节恒定越前时间并列装置由V102和二级管VD104~VD106组成的整形电路对系统电压UX整形。工作原理与由V101和二级管VD101~VD103组成的整形电路相同。（3）滤波和射级跟随器整步电压形成电路的波形图:二、恒定越前时间形成的原理对应于UsL上升段：由于电容C的容抗较大，电容C两端的电压UC可以看成C开路时在R114上产生的电压。设电平检测器的翻转电平为：恒定越前时间形成电路的波形图恒定越前时间的特点：
①tYJ仅与R1及C的数值有关，与滑差角频率ωs无关，是常量；
②右端的负号表示：在δe＝0之前动作，即为“越前”。
③tYJ的大小可以整定：
当断路器的合闸时间不同时，可以分别调整电阻R1（细调）和电容C（粗调）的数值，以获取相应的越前时间，使并列瞬间相角差为零。1、滑差检测原理1、滑差检测原理2、滑差检测电路的组成频差检测的时间关系图四、电压差检测原理五、合闸逻辑回路六、频差控制单元频差控制单元检测控制框图：当fG>fx时:ωs>0，
在δe的值为0至π时，UG超前UX；
在δe的值为-π至0时，UG滞后Us。
当fG<fx时，ωs<0，
在δe的值为0至-π时，UG滞后UX；
在δe的值为π至0时，UG超前UX。
当fG>fx时:的值为0至π时,UG超前UX；
的值为π至0时,UG滞后UX。
当fG<fx时:的值为0至π时,UG滞后UX；
的值为π至0时,UG超前UX。1.滑差（频差）方向的检测BG203和BG204组成一个施密特触发器输入电压Uzb>U203e时:
BG203导通，BG204和BG205截止，C203由＋12V充电，
充电开始时，C203右电极电位UC203瞬时下降为零，之后逐渐上升为＋12V，
同时BG206继续导通，U206C约为高电平，输入电压Uzb下降到Uzb<U203e时:
BG203截止，BG204和BG205导通，C203左电极电位突然升高到近＋12V，
C203右电极电位UC203突然升高到近24V，使BG206截止，U206C降到零电位，但是C203右电极的高电位是维持不住的，将放电至C203的右电极电位U203C<+12V时，BG206重新导通，U206C重新回到高电平，（2）超前鉴别3、比例调节七、压差控制1、电压差方向判别电路
2、脉冲展宽回路
脉冲展宽的作用是为了使自动准同期装置适用于各种具有不同动态特性的励磁系统的机组，防止均压过程中出现发电机电压过调节和欠调节。
3、脉冲间隔调节第四节数字式并列装置二、数字式并列装置的硬件电路
（一）主机􀂋
微处理器（CPU）是控制装置的核心。
（二）输入、输出接口电路􀂋
在计算机控制系统中，输入、输出过程通道的信息不能直接与主机的总线相接，它必须由接口电路来完成信息传递的任务。
（三）输入、输出过程通道􀂋
为了实现发电机自动并列操作，须将电网和待并发电机的电压、频率等状态量按要求送到接口电路进入主机。
（三）输入输出过程通道（3）相角差δe测量2、输出通道
自动并列装置的输出控制信号有：
􀂃①发电机转速调节的增速、减速信号；􀂃
②调节发电机电压的升压、降压信号；
􀂃③并列断路器合闸脉冲控制信号。

􀂃这些控制信号可由并行接口电路输出，经放大后驱动继电器用触点控制相应的电路。（四）人一机联系􀂋
主要用于程序调试，设置或修改参数。
常用的设备有：􀂋
（1）键盘——用于输入程序和数据。
（2）按钮——供运行人员操作。
（3）CRT显示器——生产厂调试程序时需要
（4）数码和发光二极管显示指示——为操作人员提供直观的显示方式，以利于过程的监控。三、数字式并列装置的软件（二）频率检测（三）越前时间检测（相角差δe测
