二次供水的基础技术培训文档.pptx

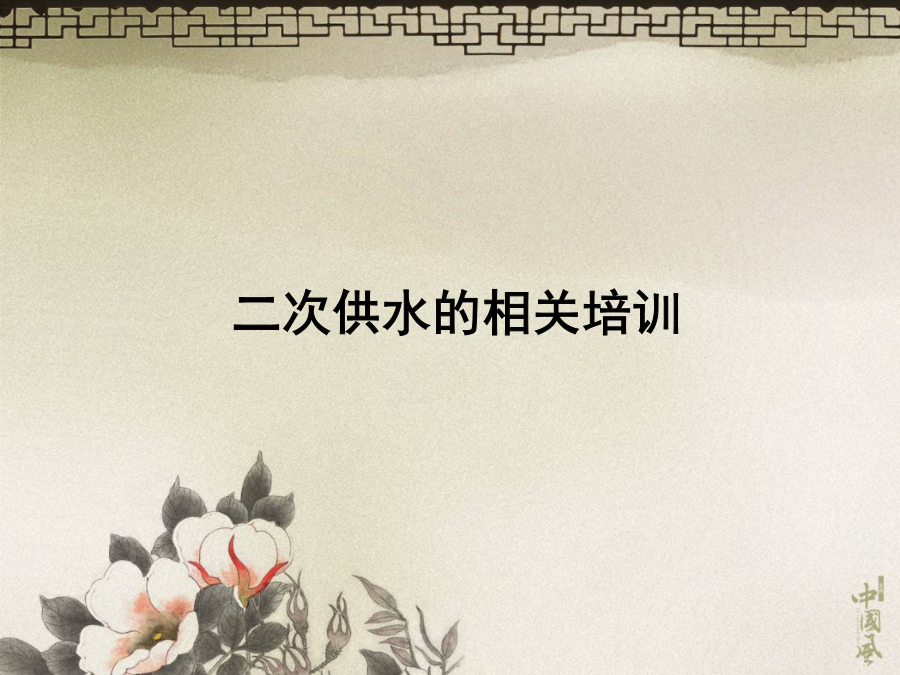

二次供水的相关培训

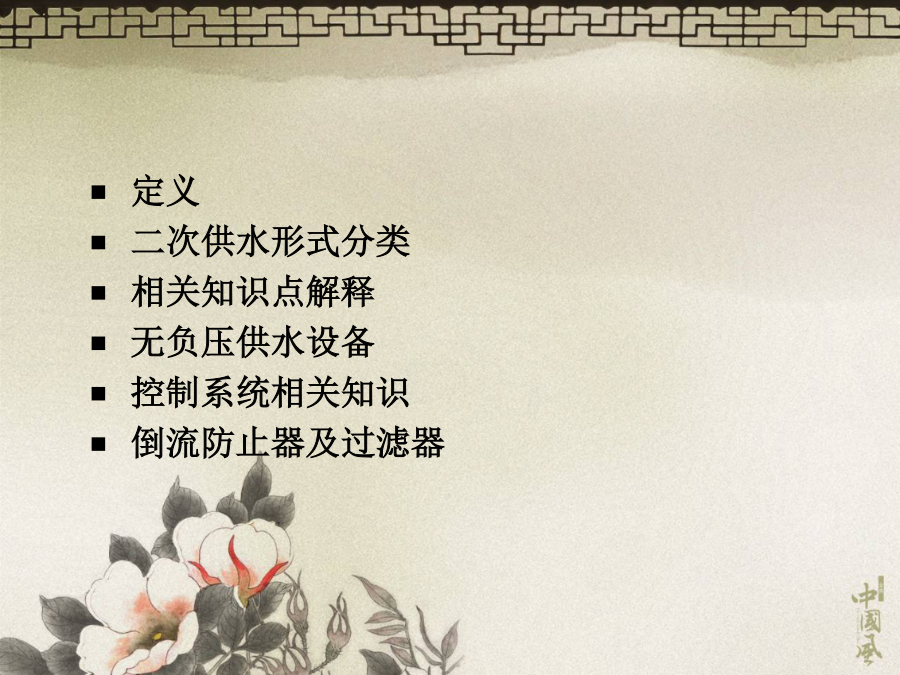

定义
二次供水形式分类
相关知识点解释
无负压供水设备
控制系统相关知识
倒流防止器及过滤器

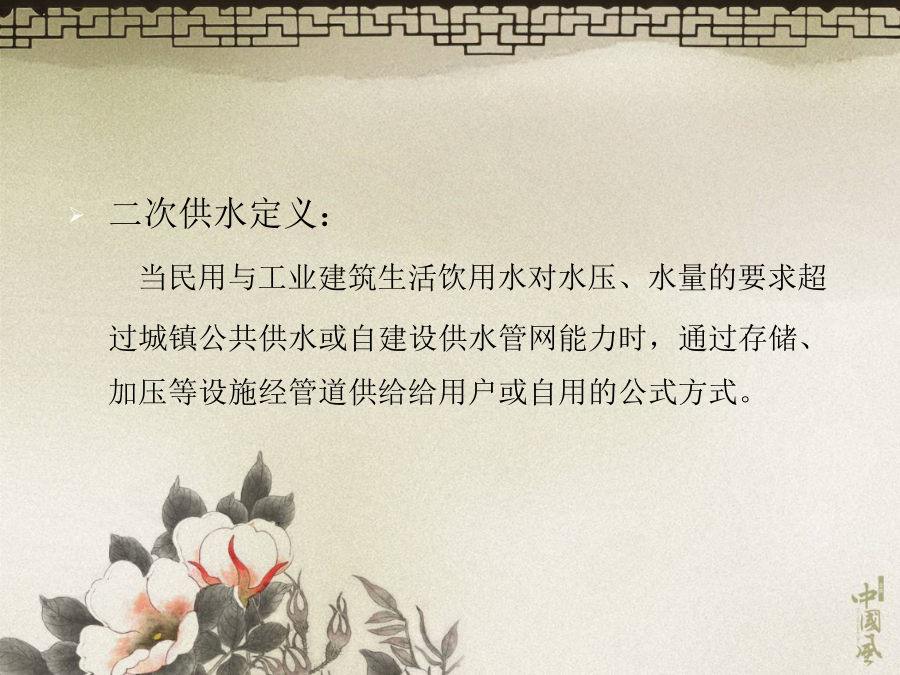

二次供水定义：
当民用与工业建筑生活饮用水对水压、水量的要求超过城镇公共供水或自建设供水管网能力时，通过存储、加压等设施经管道供给给用户或自用的公式方式。

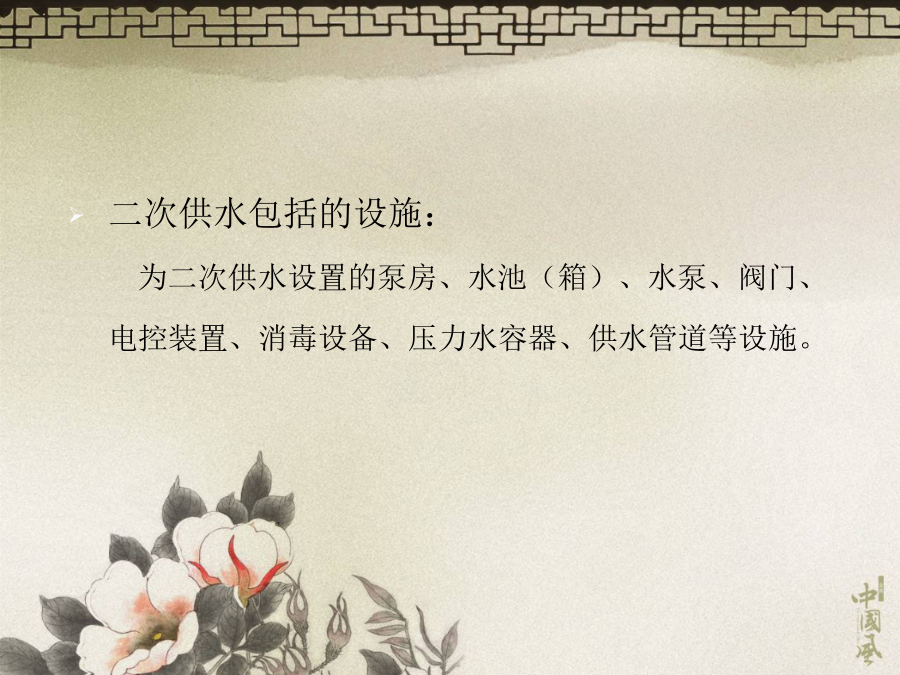

二次供水包括的设施：
为二次供水设置的泵房、水池（箱）、水泵、阀门、电控装置、消毒设备、压力水容器、供水管道等设施。
传统供水设备使用现场传统供水设备使用现场二次供水的形式分类单设水箱供水方式设水池、水泵和水箱的供水方式下层由外网直供，上层设水池、水泵和水箱部分加压的供水方式分区串联供水方式分区设水箱并联水方式低位设水池气压供水罐式无负压供水设备相关知识点解释供水量
供水压力
分区方式
水箱
消毒方式
减压阀门
局部损失贮水池的容积确定:
1、居住小区或建筑物生活的贮水池有效容积应按外部给水管网供给水量和给水泵供水量的变化曲线经计算确定。当资料不足时，贮水池的调节水容积可按最高日用水量的15％～20％确定。
2、建筑物的生活用水贮水池的有效容积宜按最高日用水量的20％～25％确定。小时变化系数：最高日最大时用水量与平均时用水量的比值。
最大时用水量：最高日最大用水时段内的小时用水量。
平均时用水量：最高日用水时段内的平均小时用水量。
最大秒流量：最大五分钟的平均秒流量。

提升泵的扬程按下式计算：
H≥0.01H1+0.001H2+H3
式中H------泵的扬程（Mpa)
H1------最不利点与贮水池最低水位的高程差（m)
H2------管路的全部水头损失（kpa)
H3-------最不利点所需的最低工作压力（Mpa)（一般是指距泵最远、地势最高的用水点所需的压力，当有多处条件相近时，则需经计算、比较方可确定。）
注：本公式按1Mpa≈100mH2O计。

并联供水：建筑物各竖向给水分区有独立增（减）压系统供水的方式。
串联供水：建筑各竖向给水分区，逐区串级增（减）压供水的方式。
当生活饮用水水池（箱）内的贮水48小时内不能得到更新时，应设置水消毒处理装置。高层建筑生活给水系统应竖向分区，竖向分区压力应符合下列要求：
1、各分区最低卫生器具配水点处的静水压不宜大于0.45Mpa.
2、静水压大于0.35Mpa的入户管（或配水横管），宜设减压或调压设施。
3、居住建筑入户管给水压力不应大于0.35Mpa。4、各分区最不利配水点的水压应满足用水水压要求。水表进口端水压一般不宜小于0.1Mpa。5、建筑高度不超过100米的建筑物，生活给水系统宜采用垂直分区并联给水或分区减压的供水方式。建筑高度超过100米的建筑物，宜采用垂直串联供水方式。
水箱：包括设进水管、出水管、溢流管、泄水管、通气管、人孔，符合下列规定：
1、水箱的高度不应超过3米。
2、水箱侧壁与墙面间距不小于0.7米。水箱顶部与楼板间距不小于0.8米，底部应架空，距地面不小于0.5米，并具有排水条件。
3、出水管管底应高于水池内底，高差不小于0.1m。
4、溢流口应高出最高水位0.05m。
5、泄水管应设在水池底部，管径不小于DN50.
6、水箱容积计算、厚度。防水质污染方面：1、建筑物内的生活饮用水水池（箱）宜设在专用房间内，其上方的空间不应有污水或中水管线等。2、作为二次供水方式的水池（箱），其出水应经消毒处理后方可供用户使用。消毒处理（如紫外线消毒器、次氯酸钠消毒器、臭氧消毒器、二氧化氯消毒器）。3、其贮水量不得超过48小时的用水量。消毒方面：
1、氯消毒：美国94.5％，中国99.5％采用氯气消毒。
①消毒副产物。5mg/L健康指标，0.5～1mg/L感官指标
②两虫问题，具有抗氯化性。
③生物稳定性，可同化有机碳AOC存在。2、紫外消毒：紫外线指电磁波波长处于200-380nm的光波
消毒是利用200-280nm区域，利用其对微生物DNA破坏阻止蛋白质合成，使细菌不能繁殖，可灭杀两虫无副产物。
3、臭氧：强氧化剂，除嗅，脱色，去除有机物与增加有机污染物的可生物降解性。臭氧分子不稳定，易自行分解，在水中保留时间小于三十分钟，不持续。
阀门的选用:
1、管径大于50mm时宜采用闸阀、蝶阀。
减压阀：
1、比例式减压阀的减压比不宜大于3：1；可调式减压阀的阀前与阀后的最大压差不应大于0.4Mpa。
2、减压阀前后应设置阀门，减压阀前应装过滤器

局部水头损失可按沿程水头损失25％～30％计。
水表、比例式减压阀、管道过滤器、倒流防止器的局部水头损失
1、水表的水头损失，应按选用产品所给定的压力损失值计算。在未确定具体产品时，可按下列情况取用
①住宅入户管上的水表，宜取0.01～0.015Mpa.
②建筑物或小区引入管上的水表，在生活用水工况时，宜取0.03Mpa；在校核消防工况时，
