基于STM32的无线通信系统设计课程设计.doc

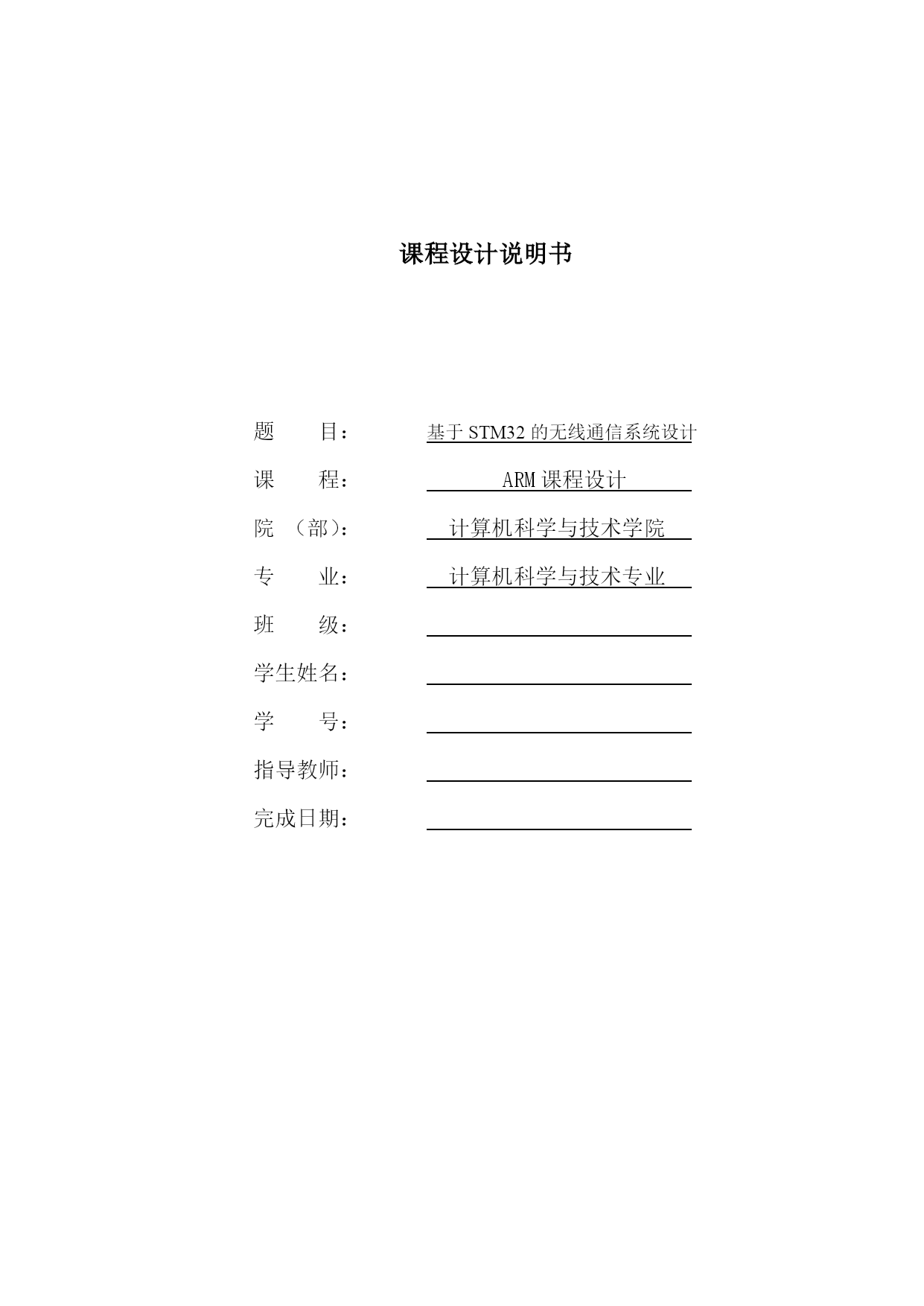

课程设计说明书

题目：基于STM32的无线通信系统设计
课程：ARM课程设计
院（部）：计算机科学与技术学院
专业：计算机科学与技术专业
班级：
学生姓名：
学号：
指导教师：
完成日期：

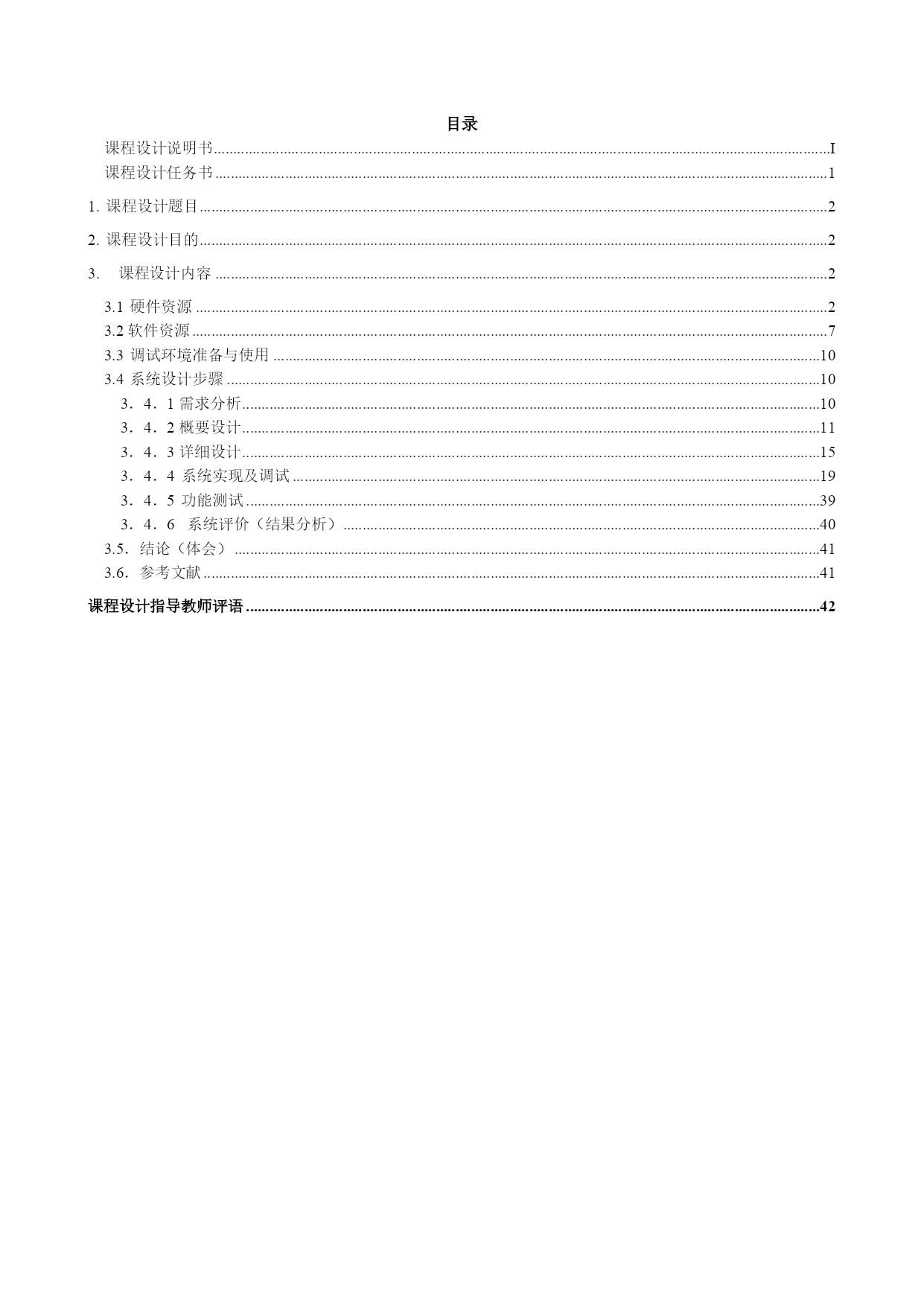

目录
TOC\o"1-3"\h\z\uHYPERLINK\l_Toc18943课程设计说明书 PAGEREF_Toc18943I
HYPERLINK\l_Toc15334课程设计任务书 PAGEREF_Toc153341
HYPERLINK\l_Toc269441.课程设计题目 PAGEREF_Toc269442
HYPERLINK\l_Toc214942.课程设计目的 PAGEREF_Toc214942
HYPERLINK\l_Toc19723.课程设计内容 PAGEREF_Toc19722
HYPERLINK\l_Toc277213.1硬件资源 PAGEREF_Toc277212
HYPERLINK\l_Toc278533.2软件资源 PAGEREF_Toc278537
HYPERLINK\l_Toc59973.3调试环境准备与使用 PAGEREF_Toc599710
HYPERLINK\l_Toc118293.4系统设计步骤 PAGEREF_Toc1182910
HYPERLINK\l_Toc52043．4．1需求分析 PAGEREF_Toc520410
HYPERLINK\l_Toc223423．4．2概要设计 PAGEREF_Toc2234211
HYPERLINK\l_Toc42093．4．3详细设计 PAGEREF_Toc420915
HYPERLINK\l_Toc310063．4．4系统实现及调试 PAGEREF_Toc3100619
HYPERLINK\l_Toc296923．4．5功能测试 PAGEREF_Toc2969239
HYPERLINK\l_Toc205743．4．6系统评价（结果分析） PAGEREF_Toc2057440
HYPERLINK\l_Toc207933.5．结论（体会） PAGEREF_Toc2079341
HYPERLINK\l_Toc219723.6．参考文献 PAGEREF_Toc2197241
HYPERLINK\l_Toc5865课程设计指导教师评语 PAGEREF_Toc586542

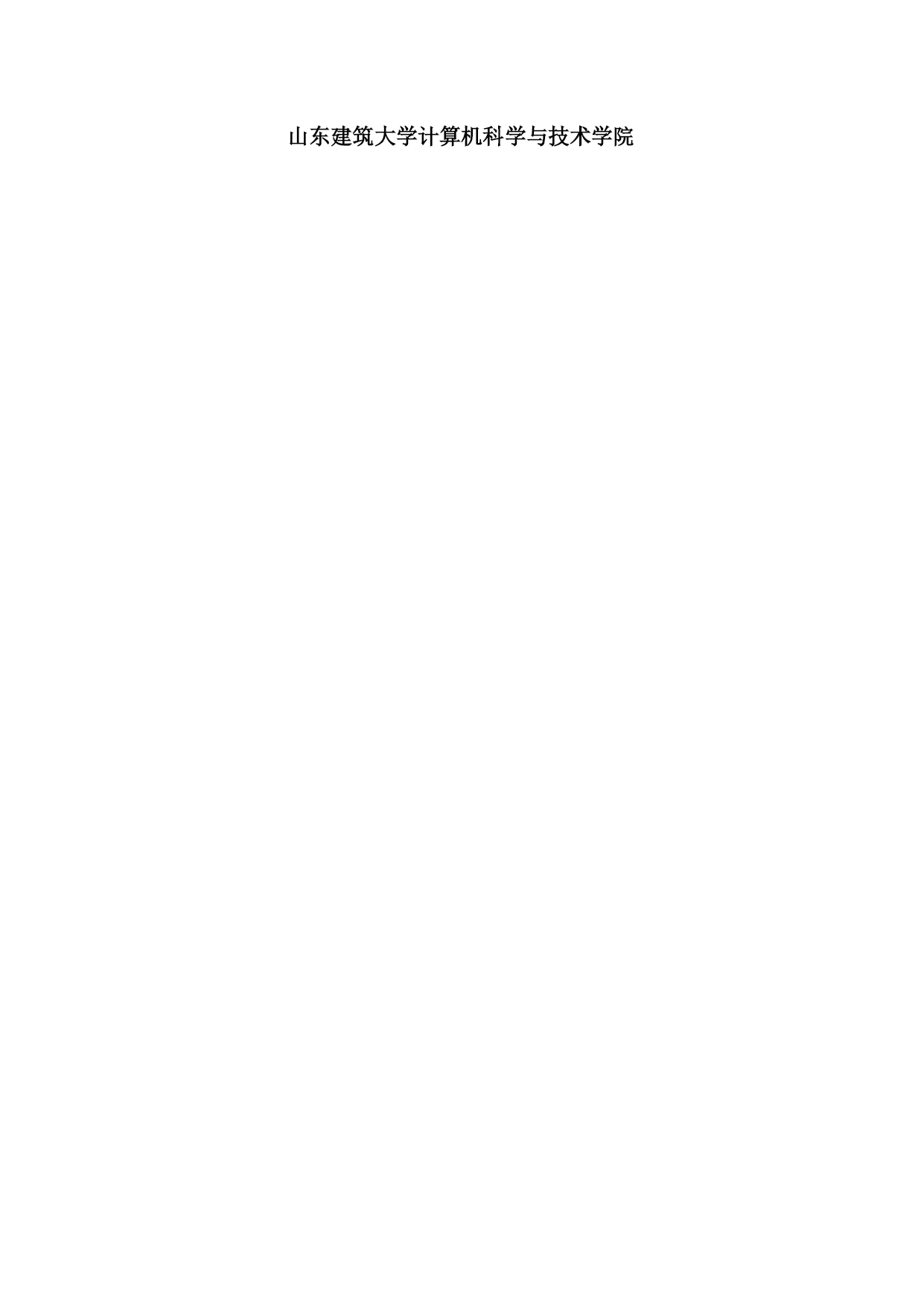

山东建筑大学计算机科学与技术学院

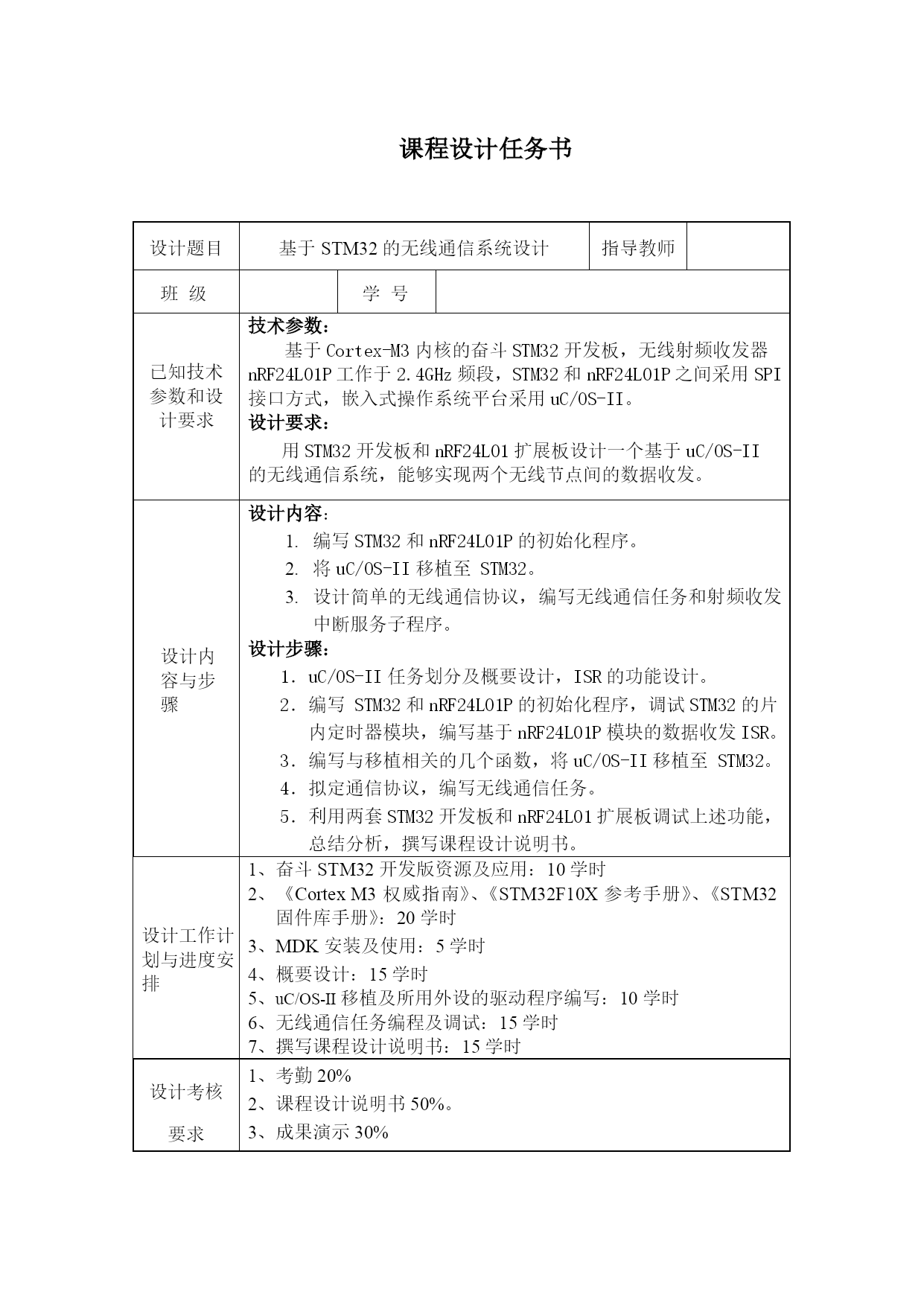

课程设计任务书
设计题目基于STM32的无线通信系统设计指导教师班级学号已知技术参数和设计要求
技术参数：
基于Cortex-M3内核的奋斗STM32开发板，无线射频收发器nRF24L01P工作于2.4GHz频段，STM32和nRF24L01P之间采用SPI接口方式，嵌入式操作系统平台采用uC/OS-II。
设计要求：
用STM32开发板和nRF24L01扩展板设计一个基于uC/OS-II的无线通信系统，能够实现两个无线节点间的数据收发。设计内容与步骤设计内容：
编写STM32和nRF24L01P的初始化程序。
将uC/OS-II移植至STM32。
设计简单的无线通信协议，编写无线通信任务和射频收发中断服务子程序。
设计步骤：
uC/OS-II任务划分及概要设计，ISR的功能设计。
编写STM32和nRF24L01P的初始化程序，调试STM32的片内定时器模块，编写基于nRF24L01P模块的数据收发ISR。
编写与移植相关的几个函数，将uC/OS-II移植至STM32。
拟定通信协议，编写无线通信任务。
利用两套STM32开发板和nRF24L01扩展板调试上述功能，总结分析，撰写课程设计说明书。设计工作计划与进度安排奋斗STM32开发版资源及应用：10学时
《CortexM3权威指南》、《STM32F10X参考手册》、《STM32固件库手册》：20学时
MDK安装及使用：5学时
概要设计：15学时
uC/OS-II移植及所用外设的驱动程序编写：10学时
无线通信任务编程及调试：15学时
撰写课程设计说明书：15学时设计考核要求考勤20%
课程设计说明书50%。
成果演示30%

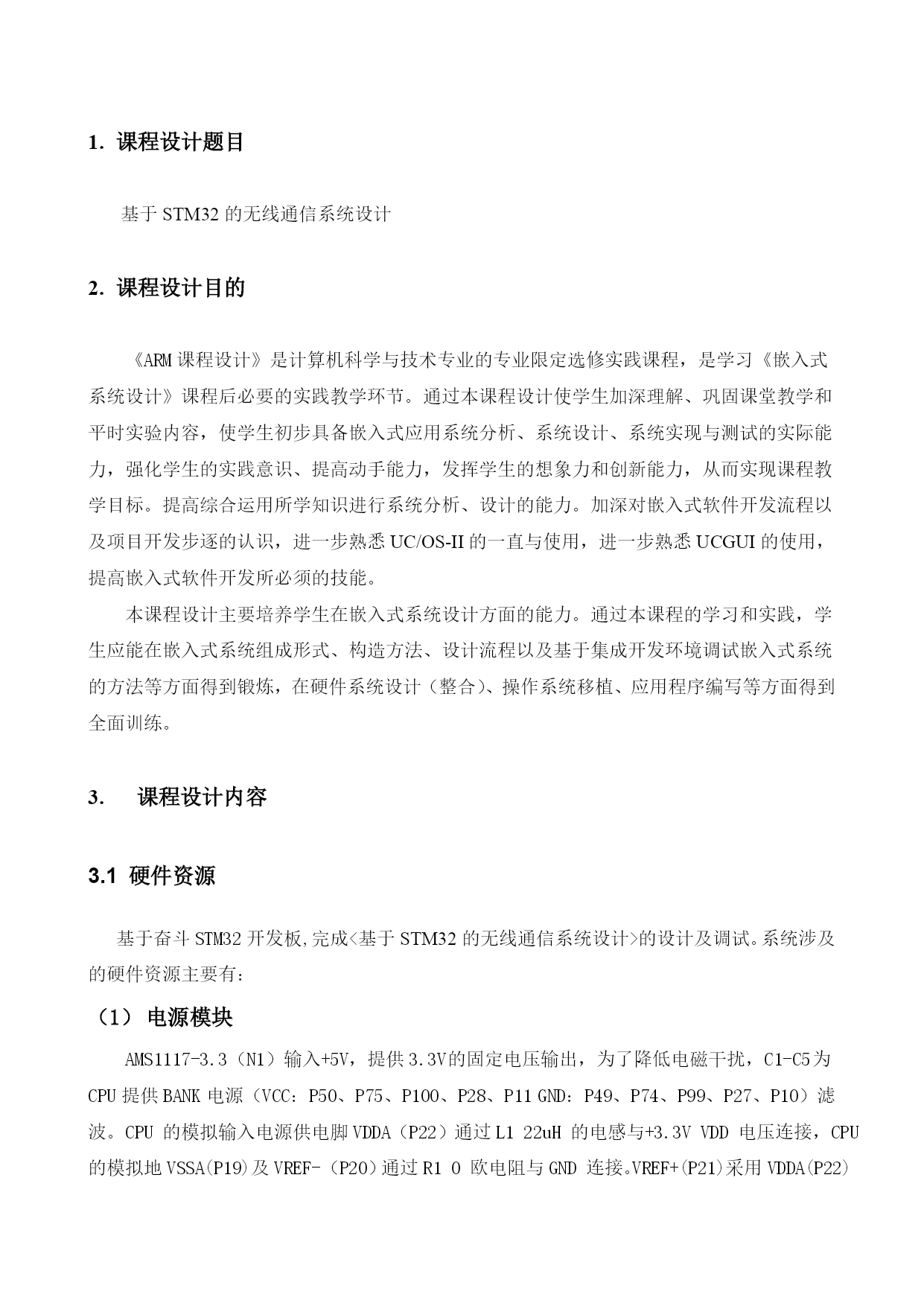

课程设计题目
基于STM32的无线通信系统设计
课程设计目的
《ARM课程设计》是计算机科学与技术专业的专业限定选修实践课程，是学习《嵌入式系统设计》课程后必要的实践教学环节。通过本课程设计使学生加深理解、巩固课堂教学和平时实验内容，使学生初步具备嵌入式应用系统分析、系统设计、系统实现与测试的实际能力，强化学生的实践
