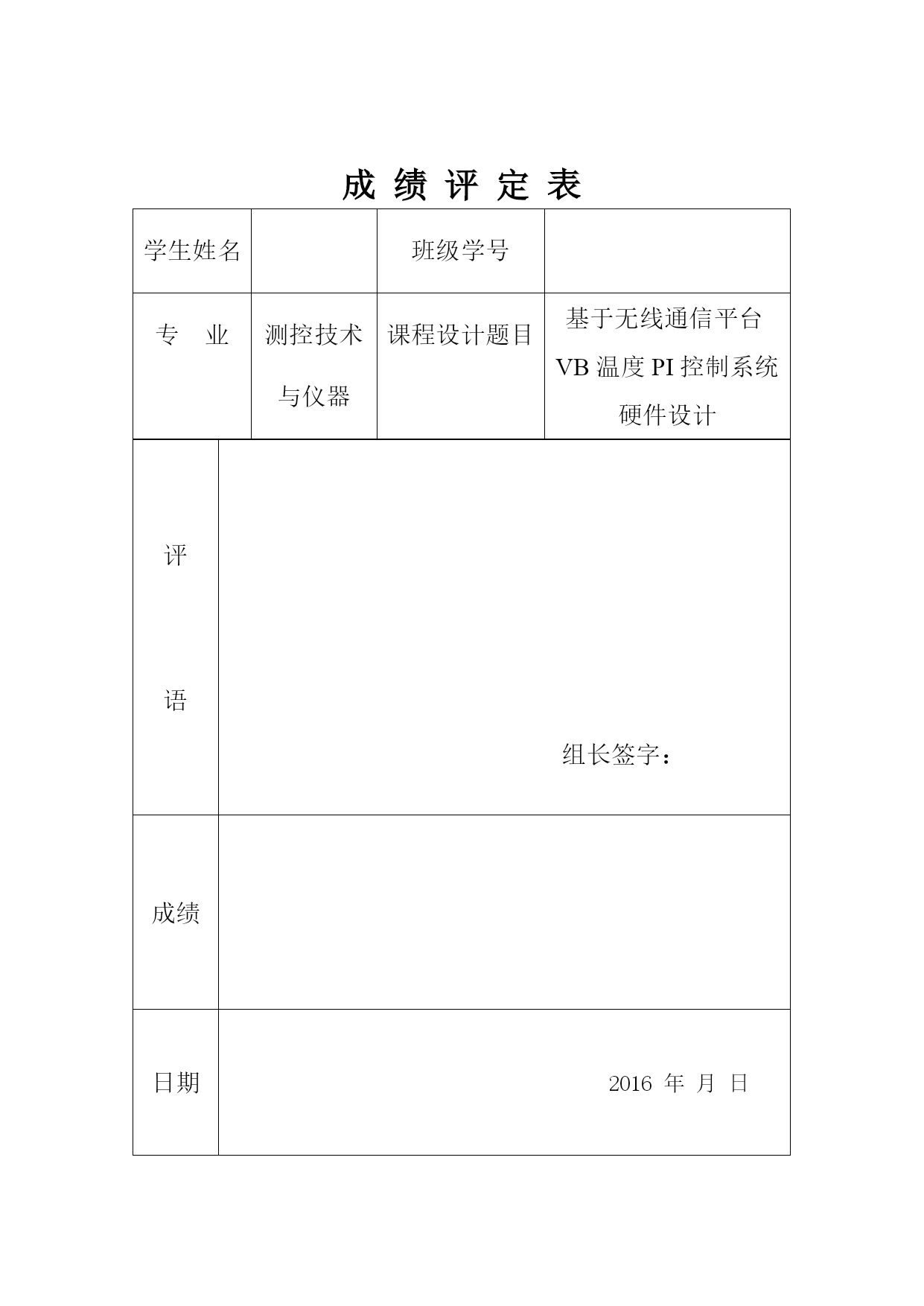

成绩评定表
学生姓名班级学号专业测控技术与仪器课程设计题目基于无线通信平台VB温度PI控制系统硬件设计评

语

组长签字：
成绩

日期
2016年月日

课程设计任务书
学院自动化与电气工程专业测控技术与仪器学生姓名班级学号课程设计题目基于无线通信平台VB温度PI控制系统硬件设计
实践教学要求与任务:
1）掌握电热炉温度控制的原理及方法。
2）掌握基于无线通信平台VB电热炉温度控制系统硬件工作原理。
要求在课程设计报告中给出：
1）装置的结构和电路原理图。
2）调试过程，说明发现的向题及处理过程。
3）分析存在的问题。
4）收获与改进方案。

工作计划与进度安排:
2016年11月30日—2016年12月7日
根据设计要求和内容查阅参考文献或资料，提出设计方案，进行原理设计。
2016年12月10日—2016年12月14日
根据设计方案，进行调试，测试，撰写课程设计报告，答辩。

指导教师：

2016年月日专业负责人：

2016年月日学院教学副院长：

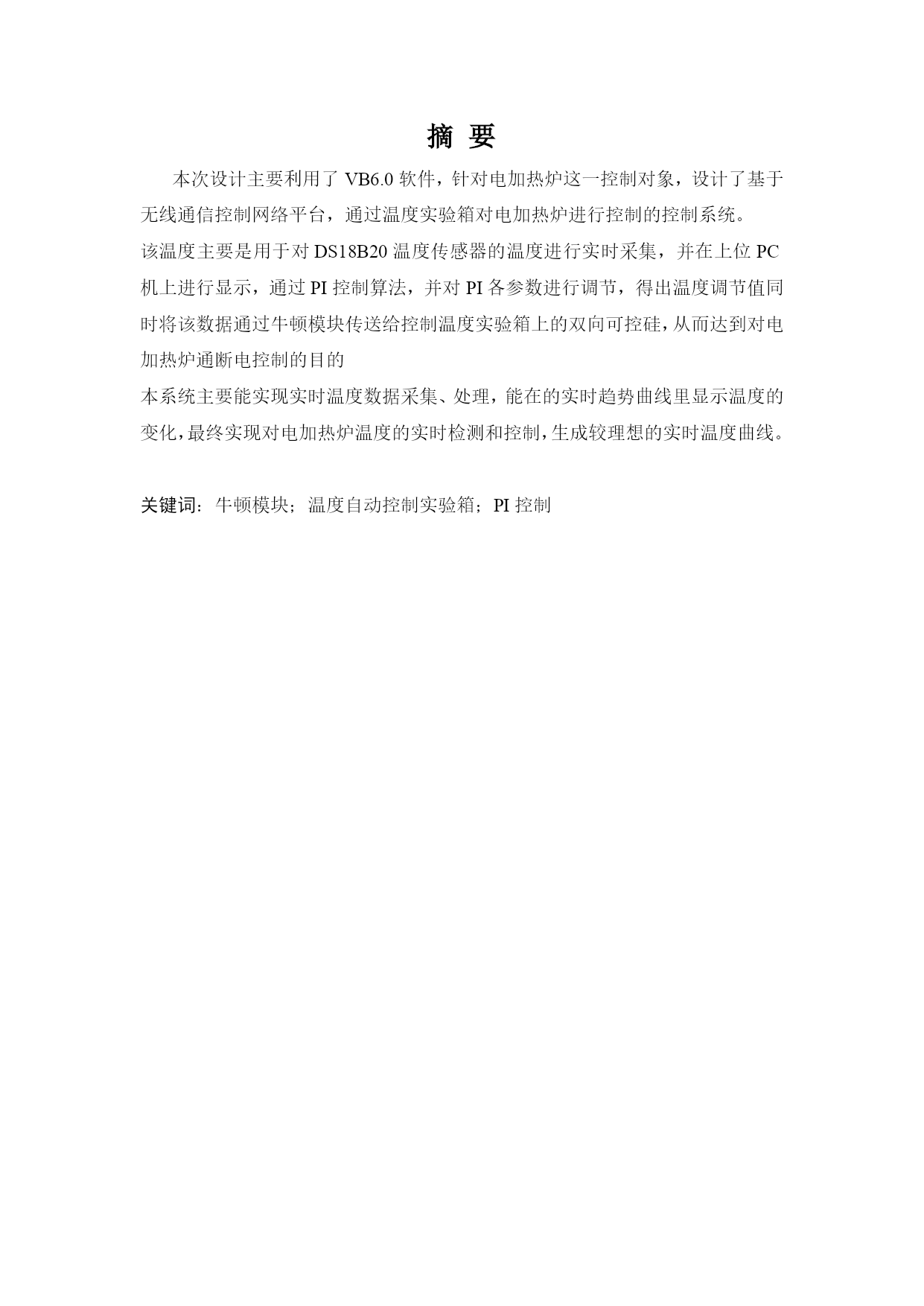

2016年月日摘要
本次设计主要利用了VB6.0软件，针对电加热炉这一控制对象，设计了基于无线通信控制网络平台，通过温度实验箱对电加热炉进行控制的控制系统。
该温度主要是用于对DS18B20温度传感器的温度进行实时采集，并在上位PC机上进行显示，通过PI控制算法，并对PI各参数进行调节，得出温度调节值同时将该数据通过牛顿模块传送给控制温度实验箱上的双向可控硅，从而达到对电加热炉通断电控制的目的
本系统主要能实现实时温度数据采集、处理，能在的实时趋势曲线里显示温度的变化，最终实现对电加热炉温度的实时检测和控制，生成较理想的实时温度曲线。

关键词：牛顿模块；温度自动控制实验箱；PI控制

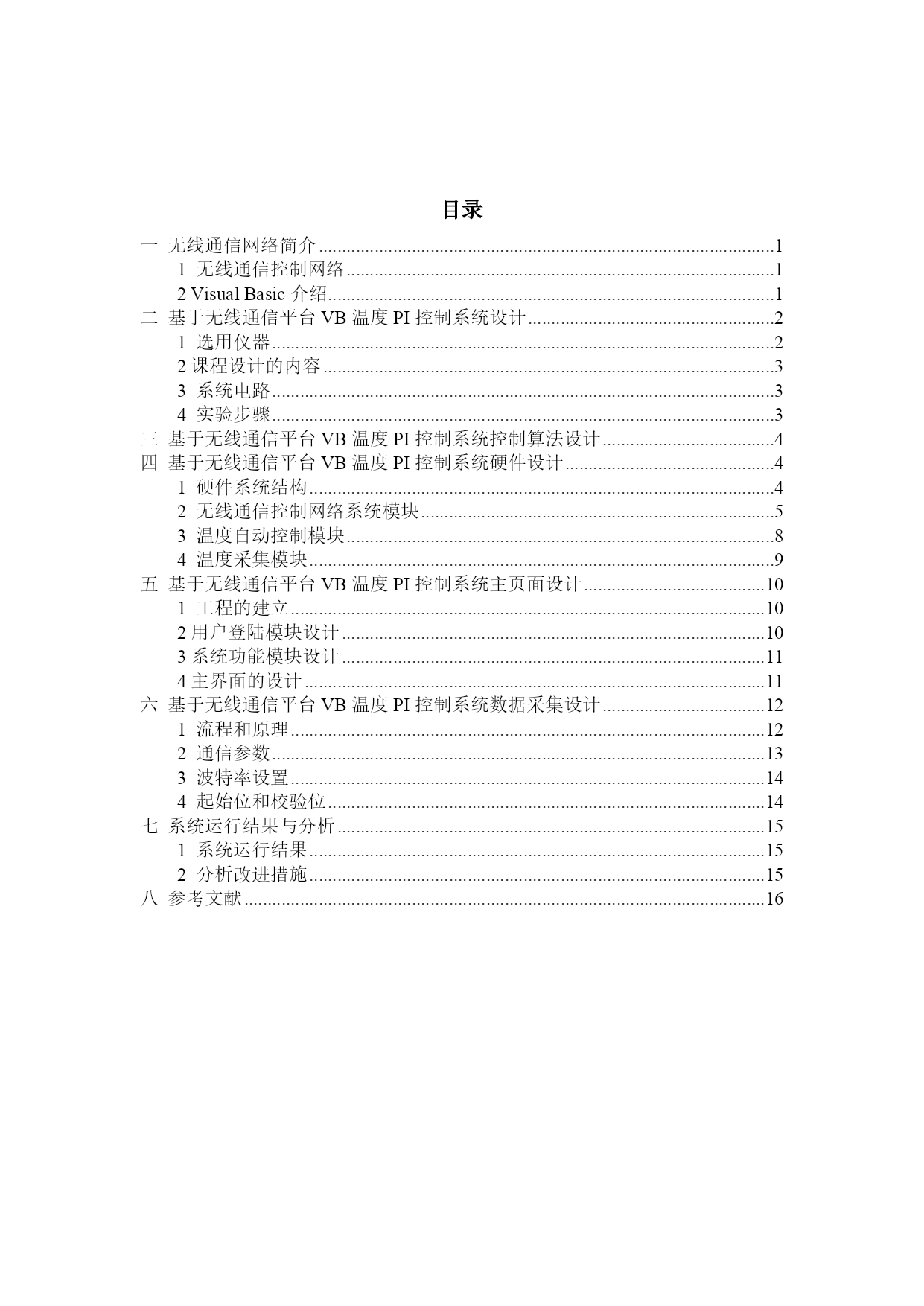

目录
