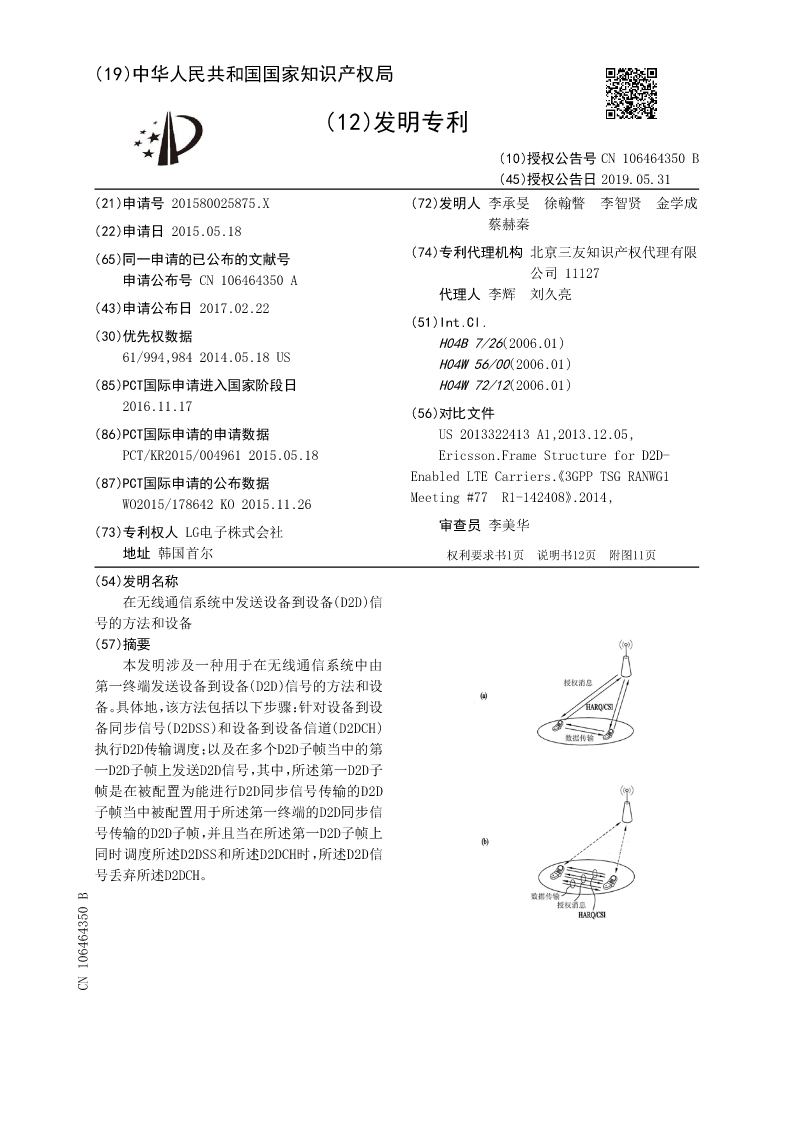

(19)中华人民共和国国家知识产权局

(12)发明专利

(10)授权公告号CN106464350B
(45)授权公告日2019.05.31
(21)申请号201580025875.X(72)发明人李承旻徐翰瞥李智贤金学成
(22)申请日2015.05.18蔡赫秦
(65)同一申请的已公布的文献号(74)专利代理机构北京三友知识产权代理有限
申请公布号CN106464350A公司11127
代理人李辉刘久亮
(43)申请公布日2017.02.22
(51)Int.Cl.
(30)优先权数据H04B7/26(2006.01)
61/994,9842014.05.18USH04W56/00(2006.01)
(85)PCT国际申请进入国家阶段日H04W72/12(2006.01)
2016.11.17(56)对比文件
(86)PCT国际申请的申请数据US2013322413A1,2013.12.05,
PCT/KR2015/0049612015.05.18Ericsson.FrameStructureforD2D-
(87)PCT国际申请的公布数据EnabledLTECarriers.《3GPPTSGRANWG1
WO2015/178642KO2015.11.26Meeting#77R1-142408》.2014,
(73)专利权人LG电子株式会社审查员李美华
地址韩国首尔权利要求书1页说明书12页附图11页
(54)发明名称
在无线通信系统中发送设备到设备(D2D)信
号的方法和设备
(57)摘要
本发明涉及一种用于在无线通信系统中由
第一终端发送设备到设备(D2D)信号的方法和设
备。具体地，该方法包括以下步骤：针对设备到设
备同步信号(D2DSS)和设备到设备信道(D2DCH)
执行D2D传输调度；以及在多个D2D子帧当中的第
一D2D子帧上发送D2D信号，其中，所述第一D2D子
帧是在被配置为能进行D2D同步信号传输的D2D
子帧当中被配置用于所述第一终端的D2D同步信
号传输的D2D子帧，并且当在所述第一D2D子帧上
同时调度所述D2DSS和所述D2DCH时，所述D2D信
号丢弃所述D2DCH。
CN106464350B
CN106464350B权利要求书1/1页

1.一种在无线通信系统中控制第一用户设备UE的设备到设备D2D信号的发送的方法，
所述方法包括以下步骤：
执行在多个D2D子帧当中的第一D2D子帧中发送设备到设备信道D2DCH信号的过程；
其中，所述第一D2D子帧包括第二UE的设备到设备同步信号D2DSS传输资源块RB和保护
RB，
当用于D2DCH信号传输的资源区域与所述第二UE的所述保护RB交叠时，丢弃所述D2DCH
信号，而不管用于所述D2DCH信号传输的资源区域与所述第二UE的D2DSS传输RB之间的交
叠；并且
当用于所述D2DCH信号传输的资源区域与所述第二UE的所述D2DSS传输RB和保护RB中
的任一种不交叠时，发送所述D2DCH信号。
2.根据权利要求1所述的方法，其中，所述D2DCH信号包括调度分配和数据，并且
当用于所述D2DCH信号传输的所述资源区域与所述保护RB交叠时，仅丢弃所述D2DCH信
号的数据。
3.一种在无线通信系统中控制第一用户设备UE的设备到设备D2D信号的发送的方法，
所述方法包括以下步骤：
执行在多个D2D子帧当中的第一D2D子帧中发送设备到设备信道D2DCH信号的过程；
其中，所述第一D2D子帧是被配置为用于第二UE的D2DSS传输的D2D子帧；并且
当所述第一UE和所述第二UE属于具有不同跃程的非干扰组时，在所述第一D2D子帧中
发送所述D2DCH信号。
4.根据权利要求3所述的方法，其中，所述第二UE位于所述第一UE的网络覆盖范围之
外。
5.根据权利要求3所述的方法，该方法还包括以下步骤：
基于用于监视所述第二UE的所述D2DSS传输的预定概率，确定在多个子帧当中的第二
子帧中的所述D2DCH信号的发送，
其中，第二D2D子帧被配置为仅用于所述第一UE的D2DSS传输。
6.一种用于在无线通信系统中控制设备到设备D2D信号的发送的第一用户设备UE，该
第一用户设备包括：
射频单元；以及
处理器，
其中，所述处理器被配置为执行在多个D2D子帧当中的第一D2D子帧中发送设备到设备
信道D2DCH信号的过程，
其中，所述第一D2D子帧包括第二UE的设备到设备同步信号D2DSS传输资源块RB和保护
RB，并且
当用于D2DCH信号传输的资源区域与所述第二UE的所述保护RB交叠时，丢弃所述D2DCH
信号，而不管用于所述D2DCH信号传输的资源区域与所述D2DSS传输RB之间的交叠；以及
当用于所述D2DCH信号传输的资源区域与所述第二UE的所述D2DSS传输R
