钢管脚手架施工方案

钢管脚手架施工方案（一）
为进一步贯彻《建筑施工安全检查标准》（JGJ59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。
1工程概况
1.1本工程位于：
建筑层次：五层
建筑面积：大约2000平方米
1.2基础处理，采用夯实、找平。
2搭设方案
2.1材料及规格选择
根据JGJ59-99标准要求，采用钢管搭设，钢管尺寸采用φ48×3.5MM，并使用钢扣件。
2.2搭设尺寸
2.2.1搭设总高度约18米，要求随施工进度搭设，高度超出施工层1.5米。
2.2.2搭设要求，根据现场实际情况，采用双排脚手架，架体立杆内侧采用安全密目网全封闭围挡施工。3.2米高搭设首层平网，随施工进度设随层网，每隔6米设层间网，首层及顶层满铺竹跳板安全防护。
2.2.3构造要求
2.2.3.1立杆间距1.5米，立杆基础垫通长板（20CM×5CM×4CM长的松木板），使用钢底座（1CM×15CM×8MM的钢板）。底座中间设置钢管芯子，高度大于15CM。离地高度20CM设置纵横方向扫地杆。连续设置在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开50CM以上，相邻接头不应在同跨内。接头距大横杆与立杆的交接处不应大于50CM。顶层立杆可搭接，长度不应小于1M，两个扣件。立杆垂直偏差，架高30M以下时，要求不大于架高的1/200。
2.2.3.2大横杆
大横杆间距控制在1.5M，以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于10CM，但不应大于20CM。杆件接长需对接，接点距主接点的距离不应大于50CM。
2.2.3.3小横杆
小横杆搭在大横杆上面，伸出大横杆长度不小于10CM，小横杆间距：立杆与大横杆交接处必须设小横杆，脚手板处75CM，且伸入墙内不小于18CM。
2.2.3.4剪刀撑
外脚手架的两端转角处，以及中间每隔6-7根（9-15M）立杆应设一组剪刀撑。剪刀撑从基础开始沿脚手架高度连续设置、宽度不少于6米，最少跨4跨，最多跨6跨，与地面的夹角为：跨6跨时45°、跨5跨时50°、跨4跨时60°。剪刀撑杆件接长需搭接，搭接长度不小于1M，使用三个扣件均匀分布，端头距扣件不小于10CM。
2.2.3.5脚手板
应满铺脚手板，严禁探头板，不得高低不平，并要设置挡脚板，挡脚板高度为18CM。满铺距墙小于10CM。
2.3架体与建筑物拉结
脚手架高度在7M以上及每高4M，水平每隔6M同建筑物牢固拉结，内外用50CM钢管固定。并加设顶撑使之同时承受拉力和压力，保证架与建筑物之间连接牢固，不摇晃、不倒塌。
2.4排水措施：架底处不得有积水，并设排水沟。
3脚手架验收
3.1外脚手架必须由持证人员搭设，随楼层的增高逐层对其进行检查及分段验收，高度9M验收一次，不符合要求的应迅速整改。

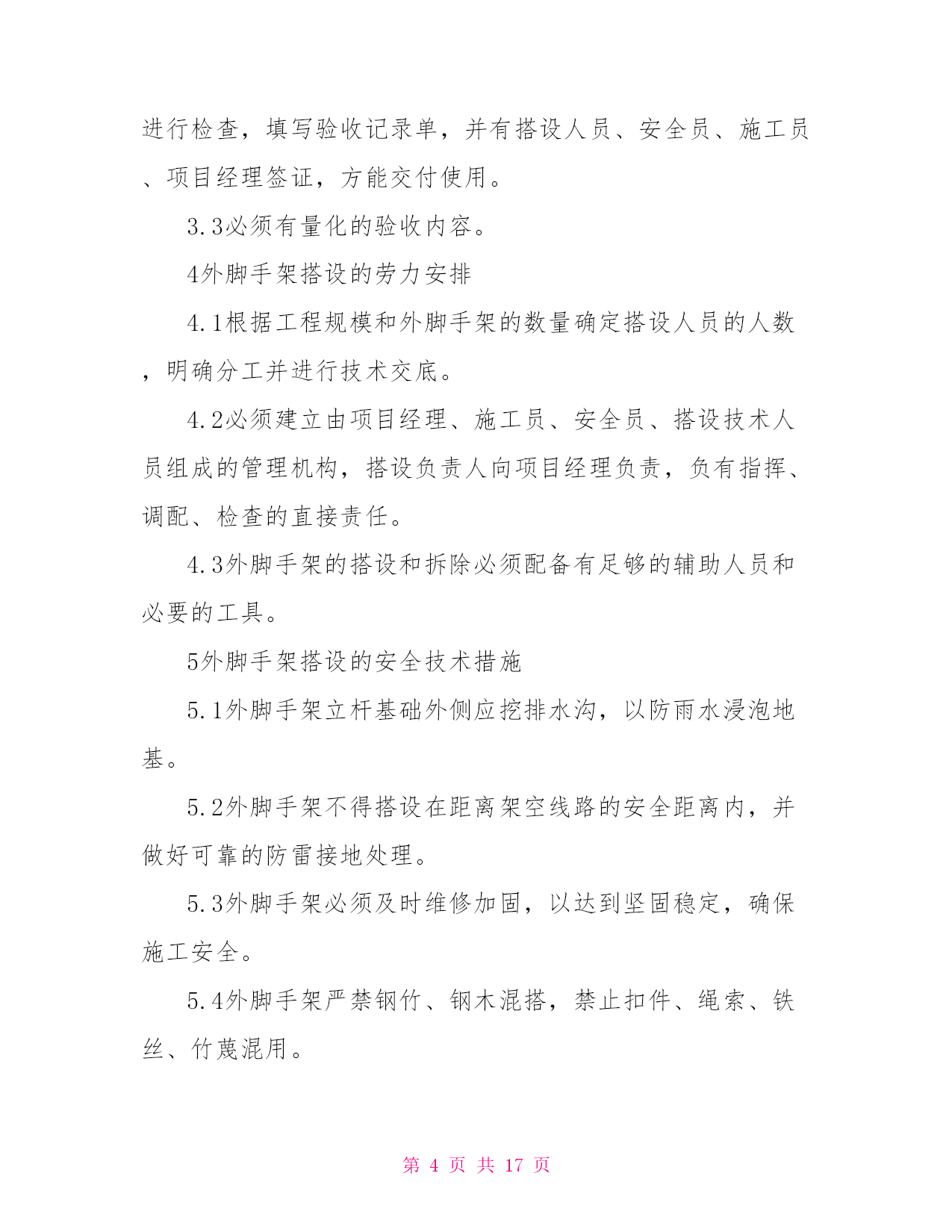

3.2外脚手架分段验收应按JGJ59-99中“外脚手架检查评分表”所列项目和施工方案要求的内容进行检查，填写验收记录单，并有搭设人员、安全员、施工员、项目经理签证，方能交付使用。
3.3必须有量化的验收内容。
4外脚手架搭设的劳力安排
4.1根据工程规模和外脚手架的数量确定搭设人员的人数，明确分工并进行技术交底。
4.2必须建立由项目经理、施工员、安全员、搭设技术人员组成的管理机构，搭设负责人向项目经理负责，负有指挥、调配、检查的直接责任。
4.3外脚手架的搭设和拆除必须配备有足够的辅助人员和必要的工具。
5外脚手架搭设的安全技术措施
5.1外脚手架立杆基础外侧应挖排水沟，以防雨水浸泡地基。
5.2外脚手架不得搭设在距离架空线路的安全距离内，并做好可靠的防雷接地处理。
5.3外脚手架必须及时维修加固，以达到坚固稳定，确保施工安全。
5.4外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹蔑混用。
5.5外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全网、穿防滑鞋。
5.6严格控制施工荷载，脚手板上不得集中堆料，施工荷载不得大于2KN/M2。
5.7控制扣件螺栓拧紧力矩，采用扭力扳手，扭力矩控制在40-50N.M范围内。
5.8严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。
5.9保证脚手架的整体性，不得与井架、塔吊一并拉结，不得截断架体。
6外脚手架拆除的安全技术措施
6.1拆架前，全面检查拟拆脚手架，根据检查结果，拟定出作业计划，报请批准，进行安全技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、堆料堆放地点、劳动组织安排等。
6.2拆架时应划分作业区，周围设防护围栏，竖立警戒标志，地面应设专人指挥，禁止非工作人员进入。
6.3拆架的高处作业人员应戴好安全帽，系好安全带，扎裹腿，穿软底防滑鞋。
