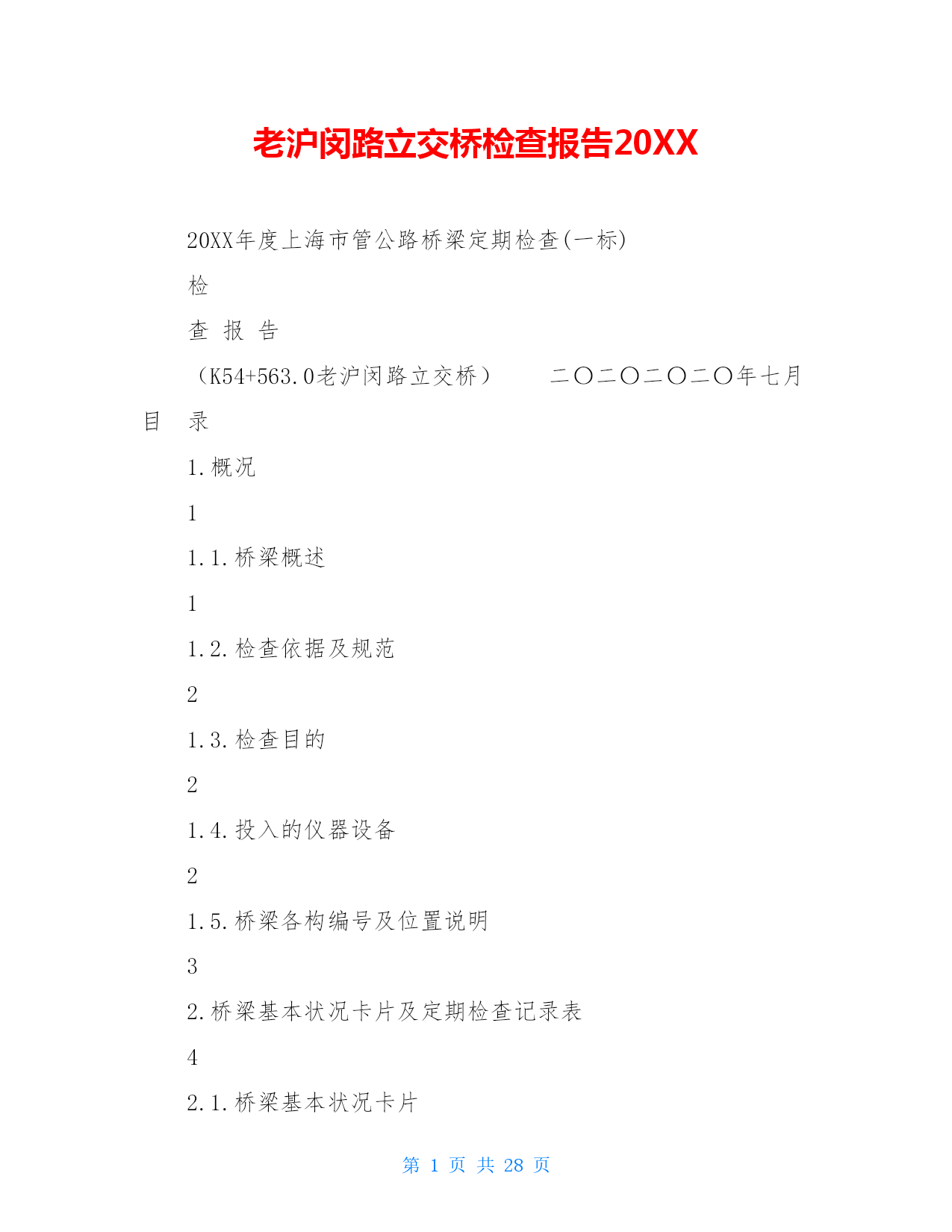

老沪闵路立交桥检查报告20XX

20XX年度上海市管公路桥梁定期检查(一标)
检
查报告
（K54+563.0老沪闵路立交桥）二〇二〇二〇二〇年七月目录
1.概况
1
1.1.桥梁概述
1
1.2.检查依据及规范
2
1.3.检查目的
2
1.4.投入的仪器设备
2
1.5.桥梁各构编号及位置说明
3
2.桥梁基本状况卡片及定期检查记录表
4
2.1.桥梁基本状况卡片
4
2.2.桥梁定期检查记录表
63.现场检查及测试结果
73.1.上部结构检查结果
73.2.下部结构检查结果
233.3.桥面系检查结果
324.桥梁技术状况评定
445.检测结果要点
456.结论及处理建议
46

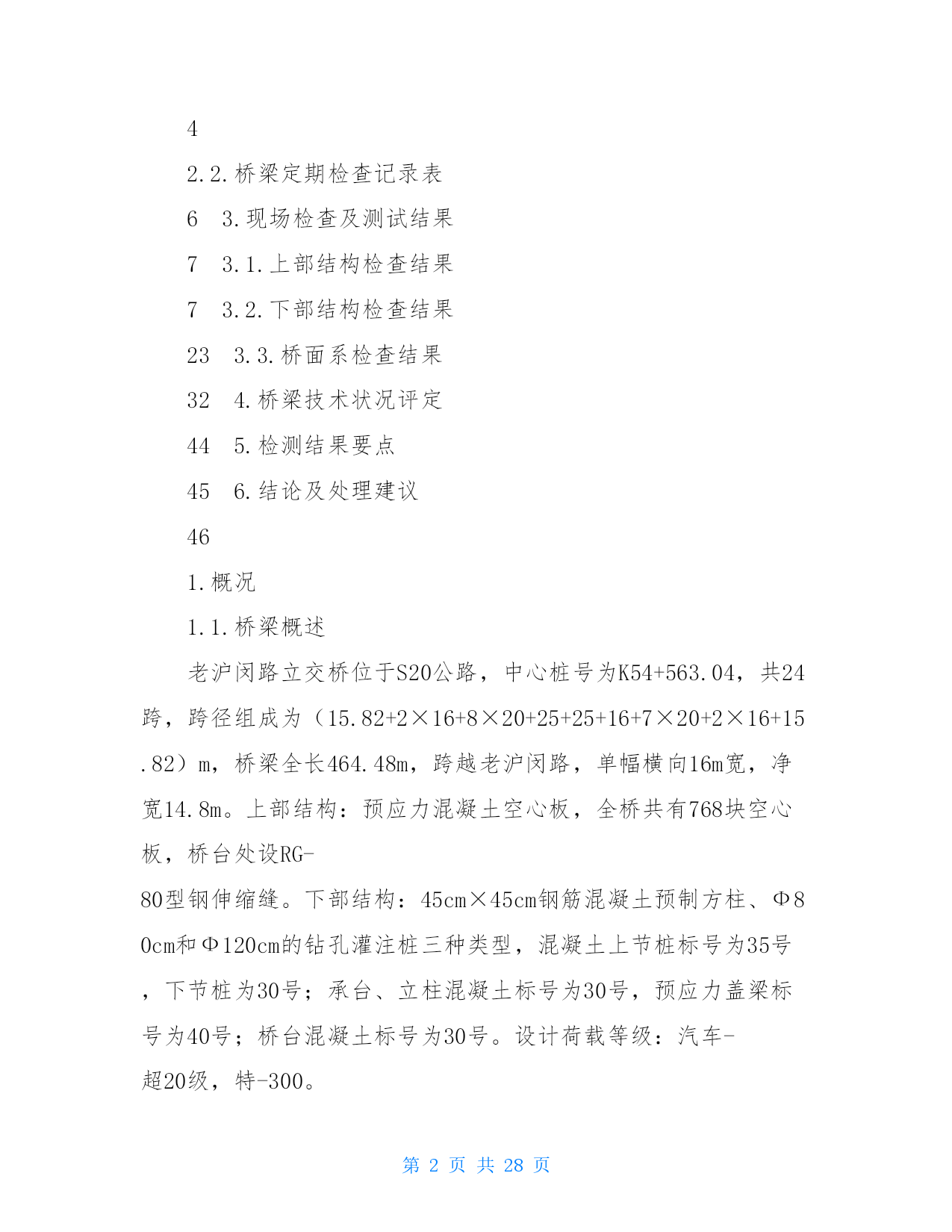

1.概况
1.1.桥梁概述
老沪闵路立交桥位于S20公路，中心桩号为K54+563.04，共24跨，跨径组成为（15.82+2×16+8×20+25+25+16+7×20+2×16+15.82）m，桥梁全长464.48m，跨越老沪闵路，单幅横向16m宽，净宽14.8m。上部结构：预应力混凝土空心板，全桥共有768块空心板，桥台处设RG-80型钢伸缩缝。下部结构：45cm×45cm钢筋混凝土预制方柱、Ф80cm和Ф120cm的钻孔灌注桩三种类型，混凝土上节桩标号为35号，下节桩为30号；承台、立柱混凝土标号为30号，预应力盖梁标号为40号；桥台混凝土标号为30号。设计荷载等级：汽车-超20级，特-300。

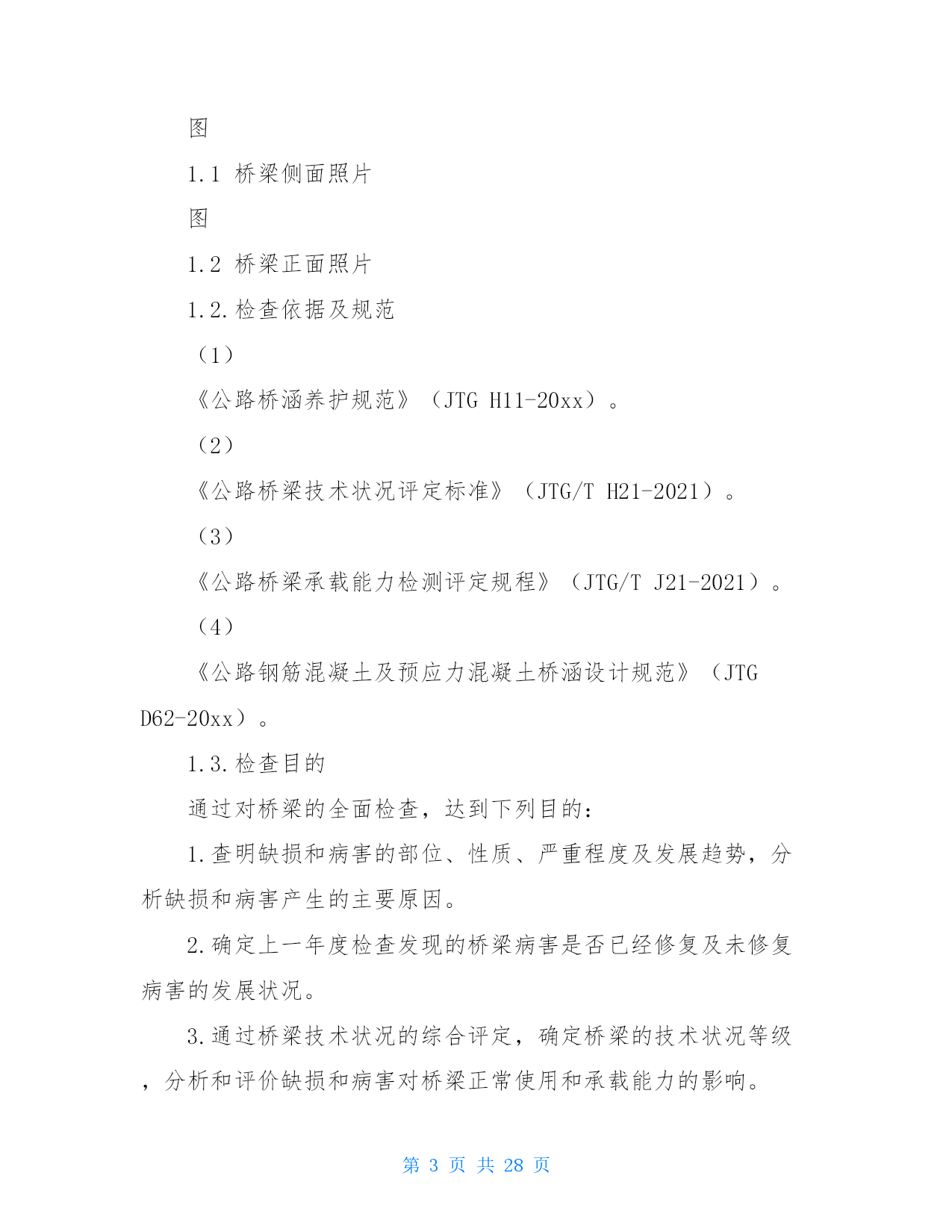

图
1.1桥梁侧面照片
图
1.2桥梁正面照片
1.2.检查依据及规范
（1）
《公路桥涵养护规范》（JTGH11-20xx）。
（2）
《公路桥梁技术状况评定标准》（JTG/TH21-2021）。
（3）
《公路桥梁承载能力检测评定规程》（JTG/TJ21-2021）。
（4）
《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-20xx）。
1.3.检查目的
通过对桥梁的全面检查，达到下列目的：
1.查明缺损和病害的部位、性质、严重程度及发展趋势，分析缺损和病害产生的主要原因。
2.确定上一年度检查发现的桥梁病害是否已经修复及未修复病害的发展状况。
3.通过桥梁技术状况的综合评定，确定桥梁的技术状况等级，分析和评价缺损和病害对桥梁正常使用和承载能力的影响。

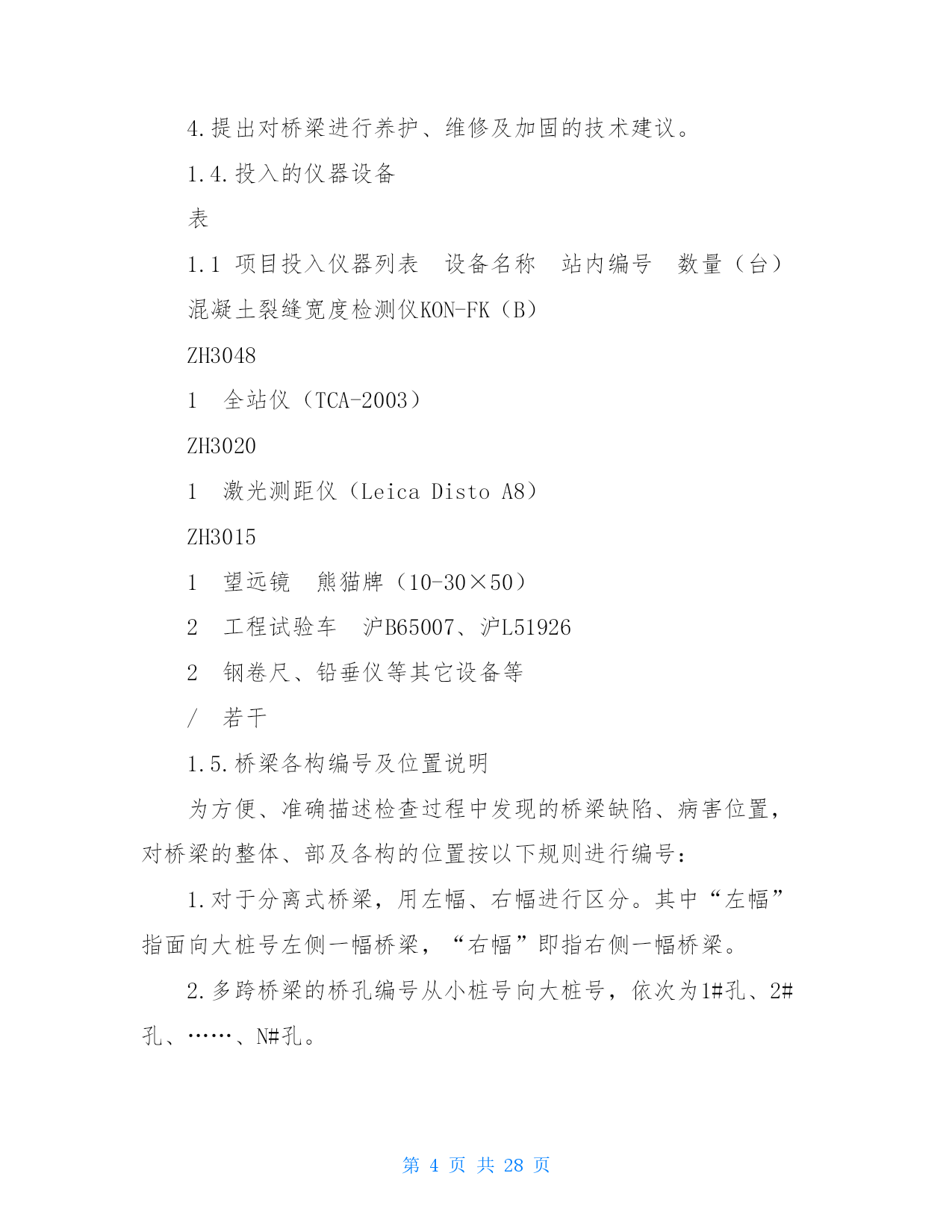

4.提出对桥梁进行养护、维修及加固的技术建议。
1.4.投入的仪器设备
表
1.1项目投入仪器列表设备名称站内编号数量（台）
混凝土裂缝宽度检测仪KON-FK（B）
ZH3048
1全站仪（TCA-2003）
ZH3020
1激光测距仪（LeicaDistoA8）
ZH3015
1望远镜熊猫牌（10-30×50）
2工程试验车沪B65007、沪L51926
2钢卷尺、铅垂仪等其它设备等
/若干
1.5.桥梁各构编号及位置说明
为方便、准确描述检查过程中发现的桥梁缺陷、病害位置，对桥梁的整体、部及各构的位置按以下规则进行编号：
1.对于分离式桥梁，用左幅、右幅进行区分。其中“左幅”指面向大桩号左侧一幅桥梁，“右幅”即指右侧一幅桥梁。
2.多跨桥梁的桥孔编号从小桩号向大桩号，依次为1#孔、2#孔、……、N#孔。
3.桥梁墩台编号从小桩号向大桩号，依次为0#桥台、1#墩、2#墩……N#桥台。墩台下部立柱为面向大桩号，从右向左依次编号。
4.左右幅桥梁各空心板梁及铰缝均为面向大桩号，从右向左依次编号；每片梁底支座同样从右向左进行编号。每一片梁、铰缝的编号由两部分组成，即桥梁的“孔号”-“梁号”、“孔号”-“铰缝号”。支座的编号由三部分组成，“孔号”-“墩号”-“支座号”。
5.桥梁中提到的纵向、横向裂缝是相对于路线方向而言，与路线方向一致为纵向，垂直于路线方向为横向。
6.对于检查中病害的描述，斜体字代表已修复的病害，带下划线内容表示本次检查中新发现的病害。
7.
2.桥梁基本状况卡片及定期检查记录表
2.1.桥梁基本状况卡片
A．行政识别数据
1路线编码S120
2路线名称外环线I标段3路线等级一级4桥梁编码S120L00203125桥梁名称老沪闵路立交桥6桥位桩号K54+563.047功能类型公路立交桥8下穿通道名老沪闵路9下穿通道桩号K54+396.74
10设计荷载汽车-超20级特-300
11通行载重55吨
12弯斜坡度/
13桥面铺装沥青混凝土
14管养单位城建养护管理有限公司
15建成年限
1998.12B．结构技术数据
16桥长(m)464.48
17桥面总宽(m)
2×16
18车行道宽(m)
2×14.8
19桥面标高(m)/
20桥下净高(m)5.5
21桥上净高(m)5
22引道总宽(m)/
23引道路面宽(m)/
24引道线形/上部结构
25孔号
1#～24#孔下部结构
29墩台0#台
1#～23#墩
24#台
26形式简支梁
