人防通风方案

投标人补充人防区域专项方案3#地工程人防区设在地下三层、地下四层共有四个人防分区平时均为车库战时为六级人防物资库。设清洁式通风和隔绝防护两种通风方式。清洁式通风量按清洁区换气次数1-2次计算。隔绝防护时间≥2hCO2允许体积浓度＜3%。战时送风管利用平时风管、风口。进风系统由消波装置、油网滤尘器、密闭阀门、回风插板阀和通风机组成；排风由消波装置、密闭阀门、排风机等组成。
4#地工程人防区设在地下三层、地下四层共有四个人防分区其中两个分区战时为六级二等人员掩蔽区。掩蔽人为1200人平时为汽车库。其他两个分区战时为常六级物资库,平时为汽车库。战时六级二等人员掩蔽部设清洁式通风、滤毒室通风、、隔绝防护三种通风方式。人防内设有平战结合的通风系统由系统密闭阀门开闭转换。清洁通风按5m3/人、h计滤毒通风按2m3/人、h计并保证最小防毒通道≥40次/h换气。防护隔绝时间不小于3h。战时六级人防物资库设清洁式通风、隔绝防护两种通风方式。清洁式通风量按清洁区换气次数1次计算。隔绝防护时间≥2h。

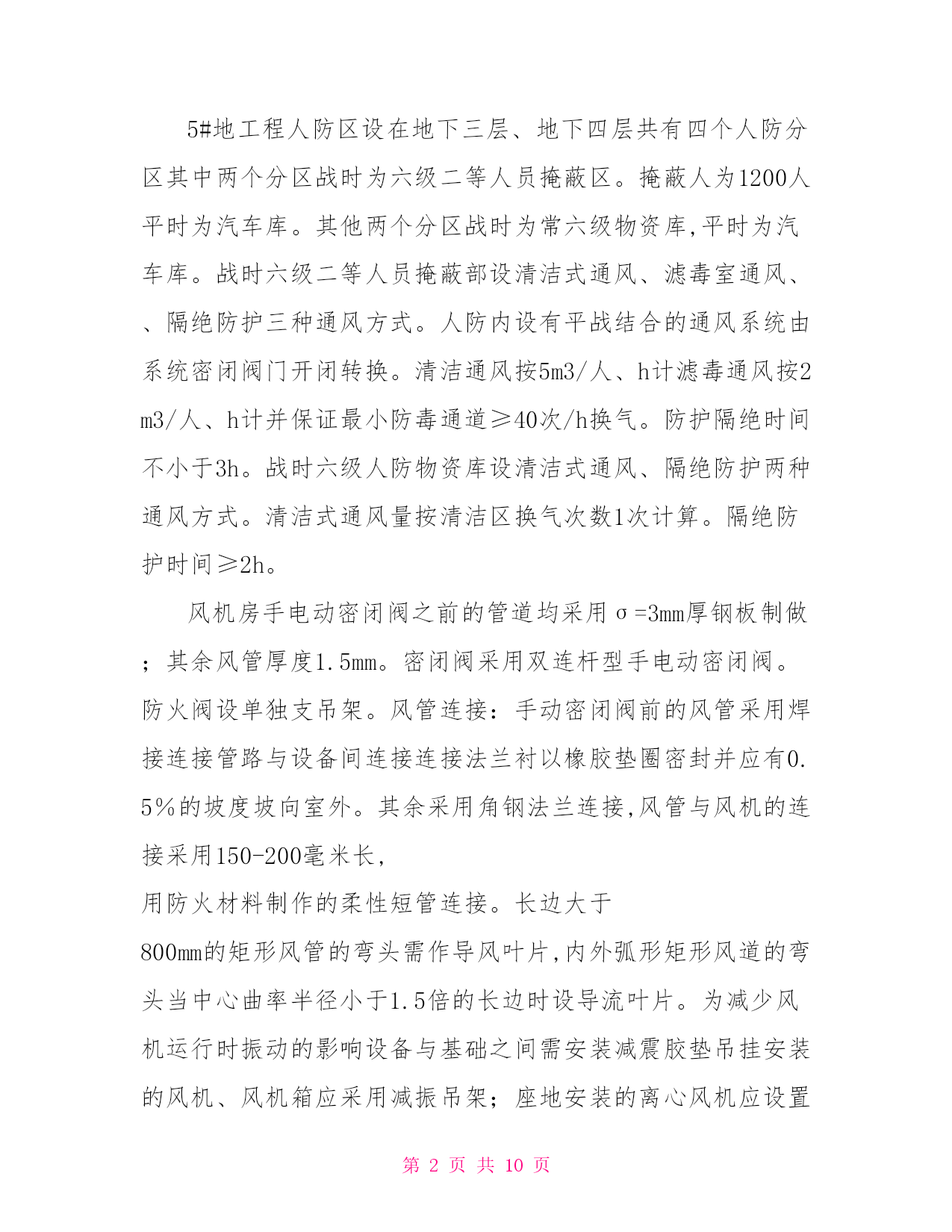

5#地工程人防区设在地下三层、地下四层共有四个人防分区其中两个分区战时为六级二等人员掩蔽区。掩蔽人为1200人平时为汽车库。其他两个分区战时为常六级物资库,平时为汽车库。战时六级二等人员掩蔽部设清洁式通风、滤毒室通风、、隔绝防护三种通风方式。人防内设有平战结合的通风系统由系统密闭阀门开闭转换。清洁通风按5m3/人、h计滤毒通风按2m3/人、h计并保证最小防毒通道≥40次/h换气。防护隔绝时间不小于3h。战时六级人防物资库设清洁式通风、隔绝防护两种通风方式。清洁式通风量按清洁区换气次数1次计算。隔绝防护时间≥2h。

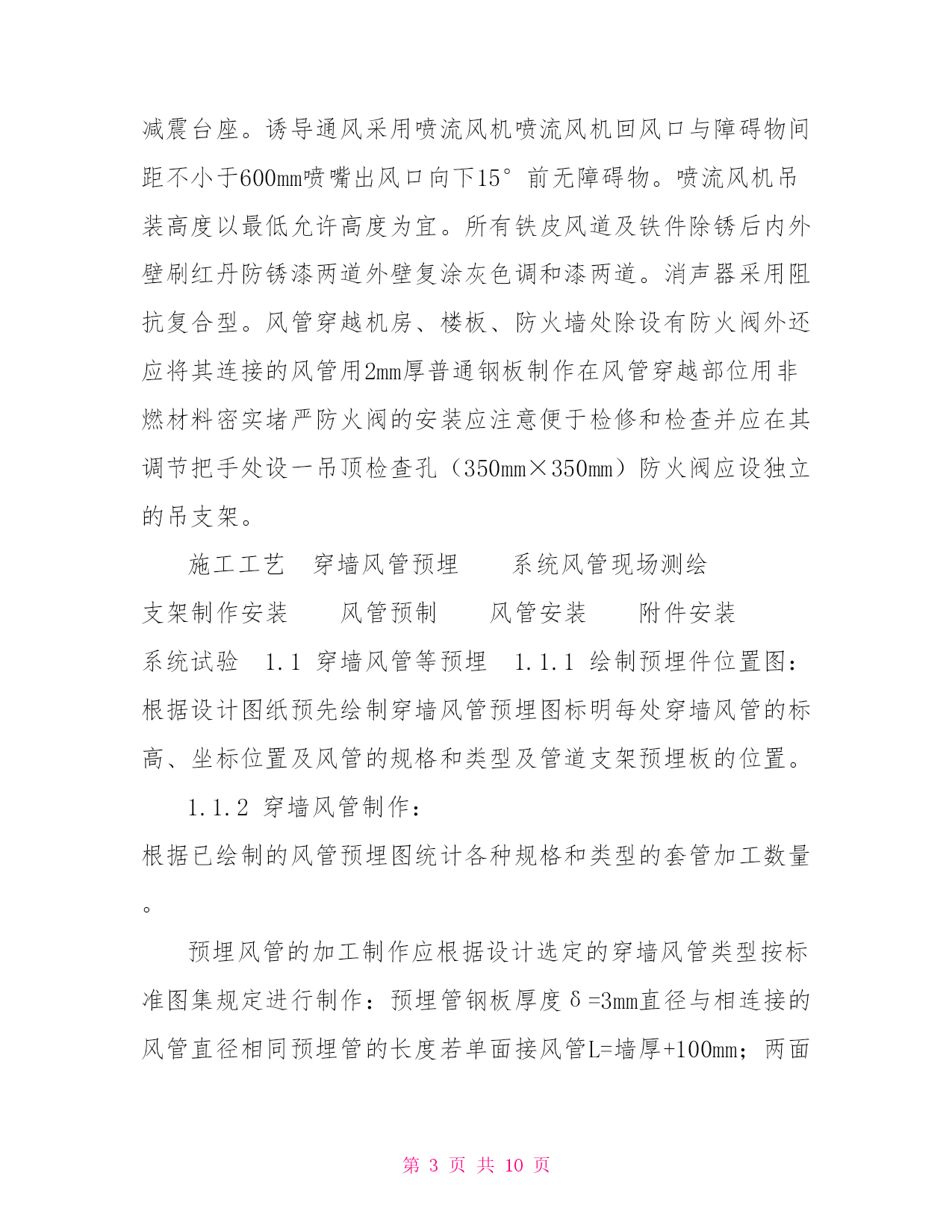

风机房手电动密闭阀之前的管道均采用σ=3mm厚钢板制做；其余风管厚度1.5mm。密闭阀采用双连杆型手电动密闭阀。防火阀设单独支吊架。风管连接：手动密闭阀前的风管采用焊接连接管路与设备间连接连接法兰衬以橡胶垫圈密封并应有0.5％的坡度坡向室外。其余采用角钢法兰连接,风管与风机的连接采用150-200毫米长,用防火材料制作的柔性短管连接。长边大于800mm的矩形风管的弯头需作导风叶片,内外弧形矩形风道的弯头当中心曲率半径小于1.5倍的长边时设导流叶片。为减少风机运行时振动的影响设备与基础之间需安装减震胶垫吊挂安装的风机、风机箱应采用减振吊架；座地安装的离心风机应设置减震台座。诱导通风采用喷流风机喷流风机回风口与障碍物间距不小于600mm喷嘴出风口向下15°前无障碍物。喷流风机吊装高度以最低允许高度为宜。所有铁皮风道及铁件除锈后内外壁刷红丹防锈漆两道外壁复涂灰色调和漆两道。消声器采用阻抗复合型。风管穿越机房、楼板、防火墙处除设有防火阀外还应将其连接的风管用2mm厚普通钢板制作在风管穿越部位用非燃材料密实堵严防火阀的安装应注意便于检修和检查并应在其调节把手处设一吊顶检查孔（350mm×350mm）防火阀应设独立的吊支架。
施工工艺穿墙风管预埋系统风管现场测绘支架制作安装风管预制风管安装附件安装系统试验1.1穿墙风管等预埋1.1.1绘制预埋件位置图：根据设计图纸预先绘制穿墙风管预埋图标明每处穿墙风管的标高、坐标位置及风管的规格和类型及管道支架预埋板的位置。
1.1.2穿墙风管制作：根据已绘制的风管预埋图统计各种规格和类型的套管加工数量。
预埋风管的加工制作应根据设计选定的穿墙风管类型按标准图集规定进行制作：预埋管钢板厚度δ=3mm直径与相连接的风管直径相同预埋管的长度若单面接风管L=墙厚+100mm；两面都接风管L=墙厚+200mm预埋管的密闭肋（即翼环）外径为风管直径+100mm；钢板厚度δ=5mm。密闭肋应位于墙体中心。
穿墙风管的焊接均采用双面满焊焊缝饱满无夹渣、气孔等缺陷。
1.1.3穿墙风管预埋：穿墙风管预埋应在土建钢筋模版施工作业时配合土建做好预埋管的定位当风管直径较大影响土建配筋应事先与土建及有关部门协商好土建钢筋加密措施并积极配合土建做好加密钢筋的焊接工作。
穿墙风管的定位必须准确固定牢固且应保证埋管的水__和墙面的垂直度。密闭翼环应与结构筋焊牢土建在浇砼时应有人监护防止埋件走动。
1.1.4风管支架的固定采用预钢板与支架焊接固定形式因此应按照预埋件位置图在土建钢筋、模版施工作业时及时配合土建做好预埋件的定位在土建浇砼时应有人监护以防预埋件移位。
1.1.5测压管预埋：测压管埋设在滤毒室屋顶砼内的镀锌钢管应根据设计图纸进出口位置进行整体预制预埋定位时进出口弯管朝下浇捣砼时应有人监护以免移位。

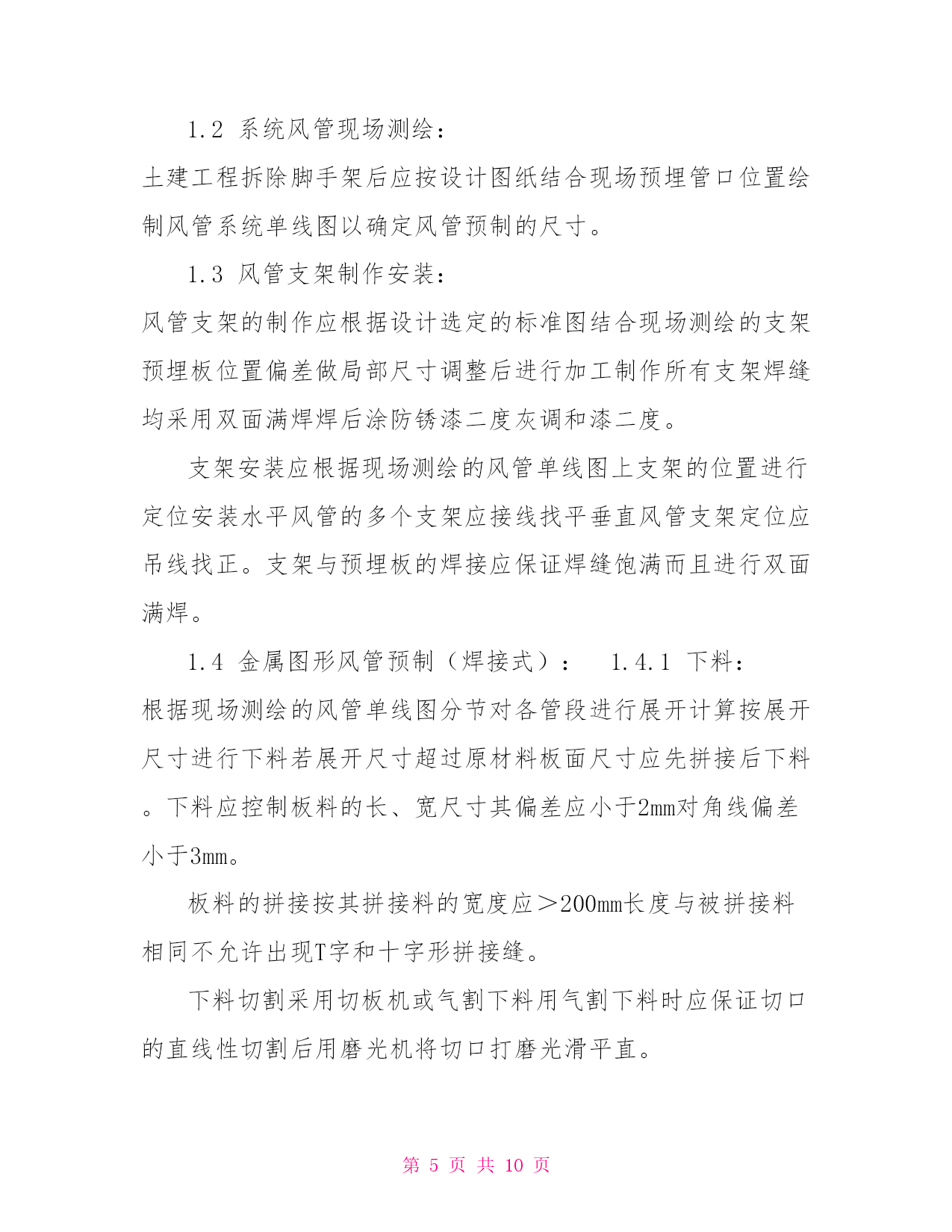

1.2系统风管现场测绘：土建工程拆除脚手架后应按设计图纸结合现场预埋管口位置绘制风管系统单线图以确定风管预制的尺寸。
1.3风管支架制作安装：风管支架的制作应根据设计选定的标准图结合现场测绘的支
